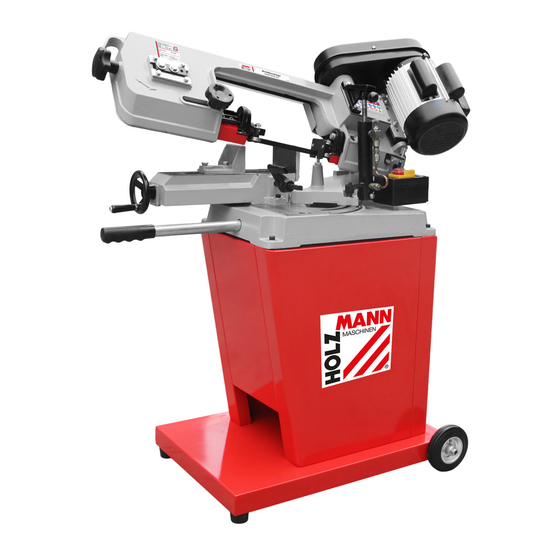

Summary of Contents for HOLZMANN MASCHINEN BS 115
- Page 1 Originalfassung BETRIEBSANLEITUNG METALLBANDSÄGE Übersetzung / Translation USER MANUAL METAL BAND SAW ISTRUZIONI PER L'USO SEGA A NASTRO PER METALLI 128HDR Edition: 13.09.2017 – Revision - 00 – CEC – DE/EN/IT...
-
Page 2: Table Of Contents
Einstellen des Vorschub ......................27 8.4.5 Einstellung des Gehrungswinkels ....................28 8.4.6 Einspannen des Werkstücks ......................28 8.4.7 Einstellen der Sägebandführung....................28 8.4.8 Einstellen der Sägebandspannung ....................28 8.4.9 Starten / Stoppen ........................28 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 3: Inhalt /Index
15.2.7 Adjusting the vertical bandsaw blade guide for clippings ..............48 15.3 Operating............................50 15.3.1 Switch ON / OFF ........................50 15.3.2 Vertical operation of the band saw ....................51 15.4 BS128HDR ............................52 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 4 22.1 8.1 Istruzioni per l'uso ........................72 22.2 BS115 ............................... 73 22.2.1 Selezionare la velocità della lama a nastro della sega ..............73 22.2.2 Regolazione tensione della cinghia trapezoidale ................74 22.2.3 Impostare l’angolo per tagli obliqui ....................74 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 5 25.1 230V ..............................88 25.2 400V ..............................88 ERSATZTEILE / SPARE PARTS 26.1 Ersatzteilbestellung / spare parts order ................... 89 26.2 Explosionszeichnung / explosion drawing ..................90 26.2.1 BS 115 ............................. 90 26.2.2 BS 128HDR ..........................93 EU-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY GARANTIEERKLÄRUNG GUARANTEE TERMS...
-
Page 6: Sicherheitszeichen / Safety Signs
Warnung vor Schnittverletzungen! Warning about cut injuries! Attenzione alle lesioni da taglio Vor Nässe schützen! Protect from moisture! Proteggersi da bagnato! Sicherheitsabstand einhalten! Keep safety distance! Mantenere la distanza di sicurezza! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 7: Vorwort (De)
VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Metallbandsäge BS 115 / BS128HDR Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. -
Page 8: Technik
Spannkurbel für Spannbacke Fixierschraube Sägebandführung Einstellung Bandlaufrolle / Sturz Einstellung Vorschubfederung 5.1.2 BS128HDR Sägearm Einstellknauf Sägebandspannung Haltebügel für Sägearm einstellbare Sägebandführung Riemenabdeckung Motor Schnitttiefenbegrenzungsschraube Haltebacke winkelverstellbar Spannbacke winkelverstellbar EIN - AUS - Schalter HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 9: Technische Daten Bs115
95 x 76 mm max. HxB 4-kant Rohr bei 60° 50 x 56 mm Abmessungen L x B x H 1000 x 550 x1100 mm Gewicht 76 kg Schall-Leistungspegel L 76 dB(A) Schutzart IP20 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 10: Sicherheit
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken! Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 11: Restrisiken
Überlastung als auch bei falscher Laufrichtung des Sägebandes. • Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen wurden. • Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 12: Montage
3. Seitenteil ausklappen und die Zwischenablage wie abgebildet 4. Beide Seitenteile montiert anschrauben. anschrauben 5. Die 2 Eckwinkel an den Bohrungen aufsetzen und anschrauben 6. Radachswinkel gegenüber mit den 2 Eckwinkel zusammen anschrauben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 13 9. Handgriff einsetzen 10. Den Handgriff innen mit dem Splint sichern. 11. Die Räderachse einschieben und mit Splinten beidseitig sichern. 12. Das Rad aufsetzen und mit Splint sichern. 13. Das 2. Rad ebenfalls anschrauben HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 14 Stelle richtig aufsetzen. Beide Riemenscheiben mit den Madenschrauben festschrauben. 17. Den Keilriemen aufsetzen. 18. Die Schalteinheit anschrauben. Elektrische Arbeiten nur von fachlich qualifizierten Personen ausführen lassen 19. Die 2 Erdungskabel wie abgebildet anschrauben. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 15: Bs128Hdr
Danach muss das Untergestell zusammengebaut werden (Verschraubung innen mit dem Fahrgestell). Am Schluss wird die Bandsäge auf das Untergestell gesetzt und mit Schrauben befestigt. Anschrauben der Pufferfederung Die Federhalterung wird an der Konsole wie abgebildet angeschraubt HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 16: Der Arbeitsplatz
9. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die Leistungsübertragung und erwärmt sich stark. 10. Ein beschädigtes Kabel ist umgehend zu erneuern! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 17 Litzenquerschnitt. Spannung Verlängerung Litzenquerschnitt <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm Steckeranschluss 400V: 5-adrig: 4-adrig: ohne N-Leiter N-Leiter HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 18: Betrieb
Lange, überstehende Werkstücke müssen mit einem Stützbock gestützt werden Lassen Sie den Motor immer auf volle Drehzahl laufen, bevor Sie zu Schneiden beginnen Die Maschine nie mit angedrücktem Sägeband starten! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 19: Wählen Der Sägebandgeschwindigkgeit
Der Riemen wird nun auf die entsprechende Position von der Tabelle - Tabelle auch im Deckel sichtbar- positioniert. Die beiden Schrauben an der Motorhalterung wieder festziehen und den Deckel wieder schließen und verschrauben. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 20: Einstellung Der Keilriemenspannung
Ist das Sägeband nicht richtig gespannt, müssen Sie die Spannung mit dem Einstellknauf (2) nachjustieren. 8.2.6 Einstellen des Vorschub Mit dem Handgriff der Vorschubfederung (14) kann durch Drehen nach rechts die Feder gespannt und der Vorschub verringert werden. Durch Drehen nach links wird der Vorschub erhöht. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 21: Einstellen Der Sägebandführung Vertikal Zum Schnittgut
Das Sägeband sollte mittig auf der oberen Lagerrolle ausgerichtet sein. ACHTUNG: Die beiden unteren seitlichen Lagerrollen nicht zu fest klemmen ! Nachdem beide Lagerrollen spielfrei eingestellt sind, die beiden Muttern oben an den Führungsrollen wieder festziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 22 HINWEIS: Die Sägebandführungen links / rechts möglichst nahe an das Werkstück schieben. Durch Lockern der Fixiermuttern (12) können die Sägebandführungen beidseitig verschoben werden. ACHTUNG: Schräge Schnitte entstehen durch nicht genau vertikal eingestellte Sägebandführungen und zu viel Spiel zwischen den seitlichen Lagerrollen ! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 23: Bedienung
Lassen Sie den Motor voll anlaufen, bevor Sei zu Schneiden beginnen. Bei Erreichen der untersten max. Schnitttiefe schaltet die Maschine mit dem AUS-Schaltknopf automatisch ab. Das automatische Abschalten kann durch nachjustieren der Tiefenbegrenzungsschraube nachgestellt werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 24: Bandsäge Vertikal Betrieben
An der Tischplatte mit der Senkschraube oben und der Scheibe und Mutter unten anschrauben. Die obere Sägebandführung kann durch Lösen der Fixiermutter (12) und einschrauben in die 2. Gewindebohrung tiefer geschoben werden. Dadurch wird das Sägeband noch besser geführt. Fixierschraube HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 25: Bs128Hdr
Das Sägeband sollte mittig auf der oberen Lagerrolle ausgerichtet sein. ACHTUNG: Die beiden unteren seitlichen Lagerrollen nicht zu fest auf das Sägeband klemmen ! Nach dem beide Lagerrollen spielfrei eingestellt sind, die beiden Muttern oben an den Führungsrollen wieder festziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 26 Schräge Schnitte entstehen durch nicht genau vertikal eingestellte Sägebandführungen und zu viel Spiel zwischen den seitlichen Lagerrollen! W A R N U N G Führen Sie sämtliche Umrüstarbeiten bei Trennung vom elektrischen Netz durch! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 27: Wählen Der Sägebandgeschwindikgeit
Der Keilriemen muss mit den gegenüberliegenden Scheiben immer in der gleichen Ebene sein. 8.4.4 Einstellen des Vorschub Der Vorschub lässt sich über die Einstellschraube auf dem hydraulischem Senkzylinder (4) einstellen. Wählen Sie den Vorschub laut der folgenden Tabelle. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 28: Einstellung Des Gehrungswinkels
- Üben Sie keinen Druck aus. Die Säge schaltet sich nach Durchschneiden des Materials automatisch durch Auslösung des AUS-Schaltknopf aus. H I N W E I S Lassen Sie den Motor voll anlaufen, bevor Sei zu Schneiden beginnen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 29: Sägen
2. Grundregel: es sollten zu jedem Zeitpunkt mindestens 3 Zähne im Material arbeiten ACHTUNG: Wenn die Metallbandsäge längere Zeit nicht benutzt wird, entspannen Sie das Sägeband mit dem Einstellknopf für die Sägebandspannung (10) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 30: Wartung
Gleitflächen des Schraubstockes, sowie die Sägebandführung mit leichtem Maschinenöl schmieren. Nach 50 Betriebsstunden Alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 31: Sägebandwechsel
Sägeband nicht gerade bzw. vom Laufrad ablaufen, könnte ein Nachstellen nötig sein. Der Bandlauf / Sturz kann nachjustiert werden. Die Festklemmschraube leicht lockern. Mit der Madenschraube kann der Bandlauf nachjustiert werden. Die Festklemmschraube wieder festziehen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 32: Schmierung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 33: Fehlerbehebung
H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen immer eine Fachwerkstätte zum Beheben des Problems hinzu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 34: Preface (En)
Dear Customer! This manual contains information and important instructions for the installation and correct use of the metal band saw BS 115 / BS 128HDR. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine". -
Page 35: Technic
12.1.2 BS128HDR Machine main body Wheel Motor Hydraulic clamping cylinder with adjustment for feed Clamping screw for miter Lifting handle Handwheel for vice Clamping screw for saw belt ON-OFF switch Adjustment of band tightening HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 36: Technical Data Bs115
HxW hexagonal tube at 60° 50 x 56 mm Dimensions L x W x H 1000 x 550 x1100 mm Weight 76 kg Sound power level L 76 dB(A) Protection mode IP20 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 37: Safety
The locally applicable laws and regulations may specify the minimum age of the operator and limit the use of this machine! To avoid malfunction, machine defects and injuries, read the following security instructions! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 38: Remaining Risk Factors
• Risk of injury to the hearing by prolonged labor without hearing protection • Risk of injury to the eye by flying debris, even with goggles. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 39: Assembly
3. Lay a leg on the flor and fix one end of the shelf as shown 4. Fiy a leg on the other side 5. Fit the corner brackets inside the leg as shown 6. Fit the corner legs with the wheel brackets to the other HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 40 10. Fit the handle inside with a splint pin. 11. Insert the axle and fit both ends with a splint pin. 12. Mount the wheels and fit them with a splint pin. 13.Also the second wheel HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 41 Tighten the grub screw 17. Insert the drive belt 18. Fit thr switch box. Work should be exclusively carried out by qualified personnel! 19. Connect the earth wires as shown. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 42: Bs128Hdr
After that, the base must be assembled (fitting in with the chassis). In the end, the band saw is placed on the base and fastened with screws. Screw the suspension The spring bracket is screwed as shown on the console HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 43: Workplace Requirements
8. Make sure that a possible extension cord is in good condition and suitable for the transmission of power. An undersized cord reduces the transmission of power and heats up. 9. A damaged cable must be replaced immediately HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 44 Voltage Extension Cross-section <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm Plug 400V: 5-wire: 4-wire: with without N-conductor N-conductor HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 45: Operation
Never switch the machine on while pressing the blade against the material! Wait until the sawband has reached full speed – then performing the cut! Always support long overhanging workpieces additionally HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 46: Bs115
The belt is now positioned to the corresponding position of the table (also in the lid visible). Tighten the two screws on the motor bracket and close the cover and screw. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 47: Adjustment Of Belt Tension
Suspension with the handle of the feed (14) can be tightened by turning to the right, the spring and the feed can be reduced. Turning to the left of the feed is increased. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 48: Adjusting The Vertical Bandsaw Blade Guide For Clippings
The bandsaw blade should be centered on the upper bearing role. CAUTION: The two lower side rollers do not clamp! After both bearing rollers are adjusted free of play, the two nuts tighten up the leadership roles. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 49 By loosening the fixing nuts (12), the blade guides can be moved. CAUTION: Bevel cuts are resulting from not exactly vertical set saw blade guides and too much play between the lateral bearing rollers! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 50: Operating
Upon reaching the lowest max. Depth of cut (cutting depth without limitation) the machine switches to the OFF switch button automatically. If this is not the case, adjust according to the limit. The automatic switch off can readjust by the low limit screw to be adjusted. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 51: Vertical Operation Of The Band Saw
The top bandsaw blade guide by unscrewing the fixing nut (12) and screw into the threaded hole 2 be pushed deeper. As a result, the bandsaw blade is made even better. fixing screw HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 52: Bs128Hdr
The bandsaw blade should be centered on the upper bearing role. CAUTION: The two lower side rollers do not clamp! After both bearing rollers are adjusted free of play, the two nuts tighten up the leadership roles. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 53 CAUTION: Bevel cuts are resulting from not exactly vertical set saw blade guides and too much play between the lateral bearing rollers! W A R N I N G Perform all the conversion work in isolation from the mains! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 54: Select The Saw Blade Speed
always in the same plane. 15.4.4 Setting the feed The feed can be on the set screw on the Set hydraulic lowering cylinder (4). Select the feed according to the following table. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 55: Adjustment Of The Miter Angle
- Do not apply pressure. The saw automatically turns off after cutting through the material by triggering the OFF switch button. N O T E The motor must run to full speed before start cutting! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 56: Sawing
2. Basic rule: it should be working at any given time at least 3 teeth in the material NOTE: If the metal band saw a long time is not used, you can relax the saw band with the adjustment of band tightening (10) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 57: Maintenance
Lubricate the gliding surface of the vice and the blade slightly with some machinery oil. After 50 hours of operation Lubricate all connecting parts (if required, remove beforehand with a brush all swarfs and dust) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 58: Changing Saw Blade
The tape / camber can be adjusted. The clamping screw slightly loose. With the grub screw the tape can be adjusted. Tighten the clamping screw. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 59: Lubrication
Do not dispose the machine in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 60: Troubleshooting
N O T I C E Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 61: Prefazione (It)
Gentile Cliente, Questo manuale d’uso contiene importanti informazioni e note riguardanti la messa in funzione e l’utilizzo della sega a nastro per metalli BS 115 / BS128HDR Di seguito il nome commerciale dell'apparecchio (vedi copertina) viene sostituito nelle presenti istruzioni per l'uso con la definizione "macchina". -
Page 62: Componenti
Staffa del braccio di taglio Guida della lama a nastro regolabile Copri-cinghia Motore Vite di limitazione per la profondità di taglio Ganascia di bloccaggio con angolazione regolabile Ganascia di serraggio con angolazione regolabile Interruttore ON - OFF HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 63: Dati Tecnici Bs115
Max Hxl tubo quadro a 60° 50 x 56 mm Dimensioni l x p x a 1000 x 550 x1100 mm Peso 76 kg Livello di potenza sonora L 76 dB(A) Tipo di protezione IP20 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 64: Sicurezza
Tenere l'area di lavoro e il pavimento attorno alla macchina puliti e privi di olio, grasso e residui di materiale! Fornire un'illuminazione sufficiente nell'area di lavoro della macchina! Lavorare in ambienti ben aerati! Non sovraccaricare la macchina! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 65: Rischi Residui
• La perdita dell'udito, a meno che non sono stati presi provvedimenti da parte dell'utente per la protezione dell'udito. • Pericolo di lesioni per gli occhi dovuto a parti proiettate, anche se si indossano gli occhialini protettivi. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 66: Montaggio
3. Ribaltare il pezzo laterale e avvitare il supporto centrale 4. Avvitare entrambi i come illustrato nella figura pezzi montati. 5. Posizionare le 2 staffe angolari sui fori corrispondenti e avvitarle 6. Avvitare l’assale in posizione contrapposta alle 2 staffe angolari HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 67 10. Bloccare la maniglia dall’interno con una copiglia. 11. Inserire l’assale e bloccarlo su entrambi i lati con delle copiglie. 12. Mettere in posizione la ruota e bloccarla con una copiglia. 13. Avvitare anche la seconda ruota HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 68 Serrare entrambe le pulegge con le viti senza testa. 17. Mettere in posizione la cinghia trapezoidale. 18. Avvitare l’elemento di commutazione. Far eseguire i lavori elettrici esclusivamente a persone qualificate. 19. Avvitare i 2 cavi di terra come illustrato nell’immagine. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 69: Bs128Hdr
A questo punto è necessario assemblare il supporto di base (avvitamento interno con il carrello). Posizionare infine la sega a nastro sul supporto di base e avvitarla saldamente. Avvitare l’ammortizzatore a molla Fissare il supporto della molla alla console come illustrato nell’immagine HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 70: Postazione Di Lavoro
9. Accertarsi che un eventuale cavo di prolunga sia in buono stato e sia idoneo per il trasferimento di potenza. Un cavo sottodimensionato riduce il trasferimento di potenza e si riscalda molto. Un cavo danneggiato deve essere sostituito immediatamente! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 71 Sezione del cavo <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm Collegamento a spina 5-adrig: 4-adrig: 400V: senza conduttore N conduttore N HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 72: Uso
Pezzi in lavorazione molto lunghi e sporgenti devono essere sorretti da un cavalletto Far raggiungere sempre il massimo dei giri al motore prima di iniziare a tagliare Non avviare mai la macchina con la lama a nastro compressa! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 73: Bs115
Sistemare dunque la cinghia nella giusta posizione indicata nella - Tabella visibile anche sul coperchio. tabella Ristringere le due viti sul supporto del motore, richiudere il coperchio e riavvitare le viti. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 74: Regolazione Tensione Della Cinghia Trapezoidale
Nel caso la lama a nastro non fosse correttamente tesa, sarà necessario aggiustare la tensione con il pomello di regolazione (2). 22.2.6 Regolazione dell’avanzamento Girando la maniglia della molla di avanzamento (14) verso destra, la molla viene tesa e l’avanzamento ridotto. Girandola a sinistra, l’avanzamento viene alzato. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 75: Regolazione Guida Della Lama A Nastro Verticalmente Rispetto Al Pezzo Di Taglio
è più gioco tra i cuscinetti a rullo. La lama a nastro dovrebbe essere allineata centralmente rispetto al cuscinetto a rullo superiore. ATTENZIONE: Non serrare troppo i cuscinetti a rullo laterali! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 76 ATTENZIONE: Tagli inclinati si verificano quando le guide della lama a nastro non sono esattamente verticali e vi è troppo gioco tra i cuscinetti a rullo laterali! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 77: Uso
Prima di iniziare a tagliare, fare avviare al massimo il motore. Una volta raggiunto il livello di taglio più basso, la macchina si spegne automaticamente attivando il pulsante OFF. Lo spegnimento automatico può essere regolato aggiustando la vite del limite di profondità. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 78: Utilizzare La Sega A Nastro In Posizione Verticale
La guida della lama a nastro superiore può essere abbassata allentando la vite di fissaggio (12) e avvitandola nel secondo foro filettato. In questo modo la lama a nastro verrà guidata ancora meglio. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 79: Bs128Hdr
ATTENZIONE: Non serrare troppo i cuscinetti a rullo laterali sulla lama a nastro! Una volta regolati i due cuscinetti a rullo, sarà necessario serrare i due dadi sopra gli stessi. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 80 Tagli inclinati si verificano quando le guide della lama a nastro non sono esattamente verticali e vi è troppo gioco tra i cuscinetti a rullo laterali! AVVERTENZA Eseguire tutti i lavori di adattamento solo a macchina scollegata dalla rete elettrica! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 81: Selezionare La Velocità Della Lama A Nastro
Acciaio inox - Nirosta ® Bimetallo Acciaio per attrezzi - acciaio legato - bronzina Acciaio da costruzione - Bimetallo ferro acciaio fuso - acciaio Thomas Ottone - materiali simili all’alluminio HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 82: Regolazione Velocità Della Lama A Nastro
Regolare la guida in modo che questa si venga a trovare ca. 2 cm prima del pezzo in lavorazione. Allentare la manovella (8) e spostare la guida. Ristringere la manovella. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 83: Regolazione Tensione Della Lama A Nastro
ATTENZIONE: Quando la sega a nastro per metalli non è stata utilizzata per molto tempo, allentare la tensione della lama a nastro svitando il pulsante di regolazione per la tensione della lama (10). HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 84: Manutenzione
Dopo 50 ore di esercizio Lubrificare tutti i collegamenti mobili (se necessario pulirli prima da trucioli e polvere con una spazzola) con un sottile strato di olio o grasso HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 85: Sostituzione Della Lama
È possibile correggere lo scorrimento e l’inclinazione. Allentare leggermente la vite di serraggio. È possibile correggere lo scorrimento del nastro grazie alla vite senza testa. Riavvitare la vite di serraggio. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 86: Lubrificazione
Non smaltire la macchina nei rifiuti non riciclabili. Contattare le autorità locali per informazioni sulle opzioni di smaltimento disponibili. Quando si acquista una nuova macchina o un apparecchio equivalente dal rivenditore, questo è obbligato a smaltire il vecchio apparecchio. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 87: Rimedi In Caso Di Anomalie
NOTA Se, qualora vi fosse l'esigenza di effettuare delle riparazioni, voi non vi sentite in grado di farle, o non disponete della necessaria formazione, rivolgetevi sempre a un'officina specializzata per risolvere il problema. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 88: Schaltplan / Wiring Diagram
SCHALTPLAN / WIRING DIAGRAM SCHALTPLAN / WIRING DIAGRAM 25.1 230V 25.2 400V HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 89: Ersatzteile / Spare Parts
L'indirizzo per gli ordini si trova sotto gli indirizzi dei centri di assistenza clienti nella prefazione di questa documentazione. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 90: Explosionszeichnung / Explosion Drawing
ERSATZTEILE / SPARE PARTS 26.2 Explosionszeichnung / explosion drawing 26.2.1 BS 115 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 91 Turning wheel Bolt Thread bar Blade Thread bar nut Upper blade guide Position holder Locking knob Hook Bolt Motor Blade position plate Cable fixing plate Ball bearing Screw Lower blade protection block Bolt HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 92 Sliding block Bolt Screw Worm Gear wheel bush Spindle wheel V-belt Pulley cover Big flat washer Knob Motor pulley Bolt Motor base plate Bolt Sealing pad Gear box cover Bolt Clamping plate Spring HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 93: Bs 128Hdr
ERSATZTEILE / SPARE PARTS 26.2.2 BS 128HDR HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... - Page 94 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 95 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
- Page 96 ERSATZTEILE / SPARE PARTS HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR...
-
Page 97: Eu-Konformitätserklärung/Ce-Certificate Of Conformity
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4 www.holzmann-maschinen.at Bezeichnung / name METALLBANDSÄGE / HEAD BAND SAW Typ / model BS 115 / BS 128HDR EG-Richtlinien / EC-directives ▪2006/42/EG; ▪2014/35/EU, Angewandte Normen / applicable Standards EN 13898:2003/A1:2009; EN 60204-1:2006/A1:2009 Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EU-Richtlinien entsprechen. -
Page 98: Garantieerklärung
Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein. Mail: info@holzmann-maschinen.at FAX: +43 7289 71562 4 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS115 / BS128HDR... -
Page 99: Guarantee Terms
1.) Warranty: For mechanical and electrical components Company Holzmann Maschinen GmbH garants a warranty period of 2 years for DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer (invoice date). -
Page 100: Dichiarazione Di Garanzia
4170 Haslach, Austria. Se non viene espressamente stipulato un contratto aggiuntivo di assistenza in loco, si considera sempre come il luogo di adempimento della garanzia la HOLZMANN MASCHINEN con sede legale a 4170 Haslach, Austria. I costi di trasporto per la gestione della garanzia dalla e verso la sede aziendale non sono contemplati nella presente garanzia del produttore. -
Page 101: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA...
