Summary of Contents for Bridge City HP-8X

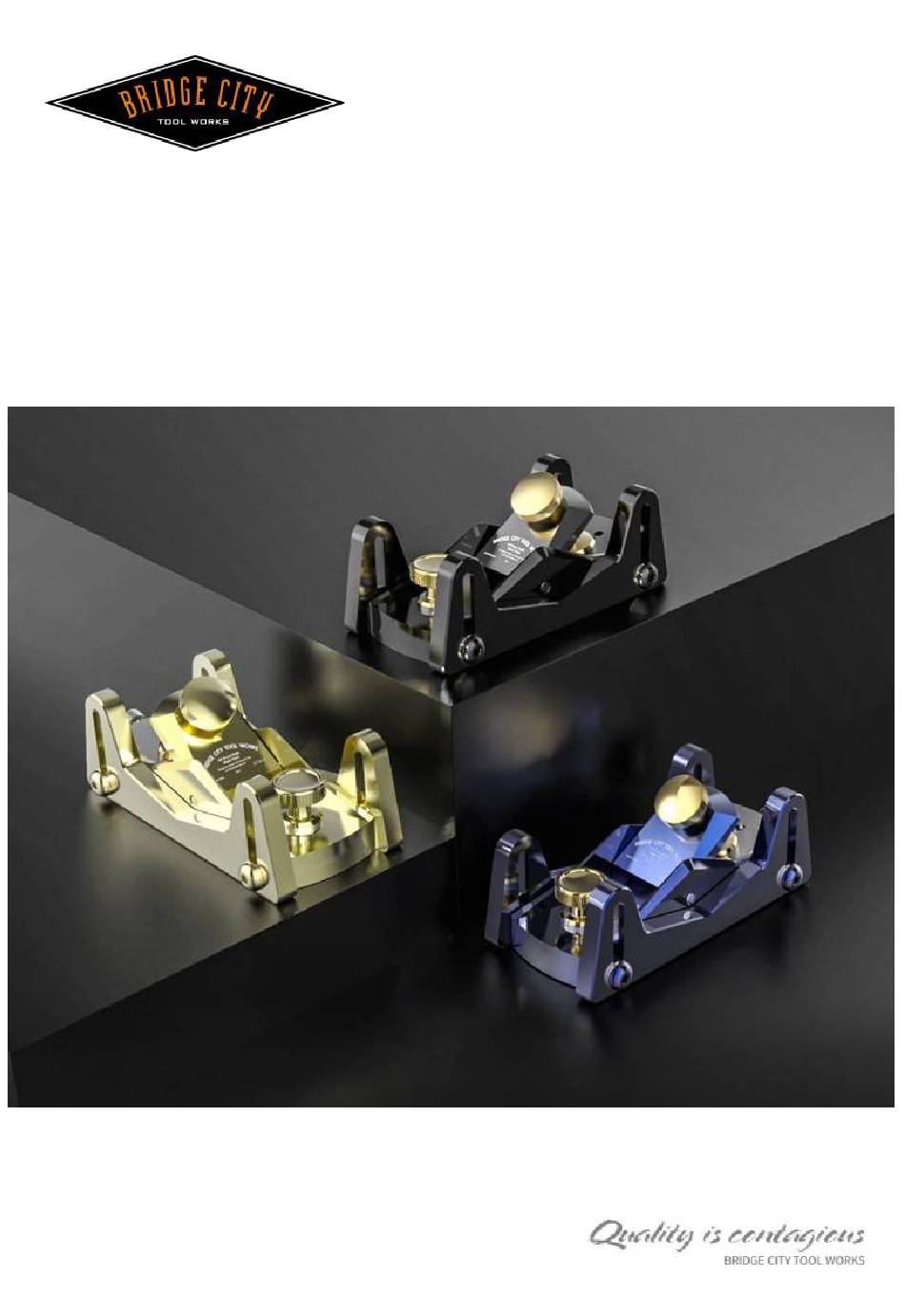

- Page 1 Bridge City HP- 8X 礼赞版迷你短刨 HP- 8X Celebration Edition Mini Block Plane HP- 8X Mini-Blockhobel in feierlicher Version...
- Page 3 (8000 Grits) or clean leather. DEPTH SKIDS The HP-8X has a set of Depth Skids which are made of titanium alloy with permanent PVD coating. These allow you to create accurate small pieces of wood that are the same thickness. The thickest piece of wood you could plane is 13/ 16"...
-
Page 4: Adjusting The Blade Depth
For example, if one need 1/4"(0.25”) stock and the determined planing thickness is 0.004” . On a smooth clean surface, take four pin gauges with the diameter of 0.254” , and lay two under the nose of the plane, and two under the back of sole (near the skids but avoid touching the iron). -
Page 5: Care And Cleaning
CARE AND CLEANING Except for the iron and adjustment knobs, the rest parts of this HP- 8X Celebration Edition Mini Block Plane need no maintenance and they only need to be wiped with clean cloth to remove the wood dust. We strongly recommend that you coat the iron with a rust-inhibitor (i.e, WD-40TM or Boe-ShieldTM) prior to storage. - Page 6 HP-8X 礼赞版迷你短刨 恭喜您购买了 HP-8X 礼赞版迷你短刨。此款礼赞版短刨有曜石 黑、香槟金、宝石蓝三种颜色的版本。刨身由不锈钢制成 ， 重归经 典的同时保证了出色的手感。表面经过特殊的 PVD 涂层处理 ，兼具 无与伦比的美感和超高的耐腐蚀性。 在使用之前 ，请阅读以下使用说明。 刨刀 刨刀刃口主斜面为 25° , 刃口切削角为 30°。为保证刨削质量 ， 建议您在使用一段时间后 ，对刨削刃口进行修磨。我们推荐您只对 30°刨削刃口进行打磨（可使用 8000目的砂纸或干净的皮革） ，绝 不建议您对刀背进行任何修磨 ，因为打磨刀背会降低 表面质量 ，从 而影响刃口的锋利程度。 平刨导向板 HP-8X 配有平刨导向板。此平刨导向板由钛合金制成 ，表面 PVD 涂层处理。利用平刨导向板可以进行定厚刨削加工 ，最大定厚 厚度为 13/16”（大约 21mm ）。...
- Page 7 刨削量由调节旋钮控制 ，顺时针旋转调节旋钮增大刨削量 ， 反 之减小。旋转一圈调节旋钮 ，刨削量变化 0.07mm。 调节方法 ：略微松开刨刀锁紧旋钮 ，旋转调节旋钮 ，将刨刀 刃口调至与刨子底平面平齐 ，根据刨削需求 ，旋转调节旋钮达到所 需的刨削量 ，锁紧刨刀压紧盖即可。如无经验 ，您可以逐步微调调 节旋钮 ，每次 1/2 圈 ，进行试刨 ，直到调节到您满意的刨削量为止。 理想情况下 ，刨刀将会伸出刨子底面极其小的距离 ，从而达到干净 和精确的刨削。 最后 ，这是一个精密短刨 ，不需要将刨刀压紧盖锁的过紧。 保养和清理 HP-8X 礼赞版迷你短刨除刀具和调节旋钮外 ，其余部件无需维 护 ，仅需在使用后用干净的抹布清理掉木屑粉尘即可。 刀具建议在使用后涂抹防锈剂 ，使用前需清理掉防锈剂。 调节旋钮上的螺纹部位需在清理干净的前提下 ，定期涂抹油脂 ， 并旋转调节旋钮 ，使油脂均匀涂布在整个螺纹部位。...
- Page 8 30° Mikrofase abzuziehen und eventuelle Grate durch Abziehen auf einem Stück Schleifpapier (8000 Körnungen) oder sauberem Leder zu entfernen. Tiefenführungen Der HP-8X verfügt über eine Reihe von Tiefenführungen, die aus einer Titanlegierung mit dauerhafter PVD-Beschichtung hergestellt sind. Dieser ermöglichen es Ihnen, präzise kleine Holzstücke mit...
- Page 9 gleicher Dicke zu erstellen. Das dickste Holzstück, das Sie hobeln könnten, beträgt ungefähr 21 mm. Um die Tiefenführungen einzustellen, verwenden Sie vier Stiftlehren mit dem gleichen Durchmesser. (Stiftlehren sind für eine Werkzeugmaschinenwerkstatt unverzichtbar, können jedoch auch für einige Holzbearbeitungsaufgaben nützlich sein. Sie sind in Schritten von 0,01mm erhältlich.) Zum Beispiel, wenn man einen Bestand von 6mm benötigt und die festgelegte Hobeldicke 0,1mm beträgt.
- Page 10 Klingentiefe verringert. Die Inkrementierung einer Umdrehung des Verstellschalters beträgt 0,07 mm. Wie man einstellt: Lockern Sie die Hobeleisenkappe, drehen Sie den Eisenverstellschalter, um die Schneide bündig mit der Sohle zu machen. Drehen Sie den Eisenverstellschalter, bis Sie die gewünschte Hobeltiefe erreichen, und verriegeln Sie dann die Hobeleisenkappe.
-
Page 11: Warranty
WARRANTY All returns, replacements, technical services, and support shall be handled by Distributor’s customer service organization. If there is a defect on the workmanship of the tool ( with no fault of the customer) within one year from the original date of purchase, please contact with the distributor’s customer service organization and they will determine whether to repair or replace the tool.
