Bridge City DJ-3 Manual

Universal drilling jig
Hide thumbs

Advertisement

Quick Links

Download this manual
Bridge City DJ-3
Universal Drilling Jig

Advertisement

loading

Related Manuals for Bridge City DJ-3

Summary of Contents for Bridge City DJ-3

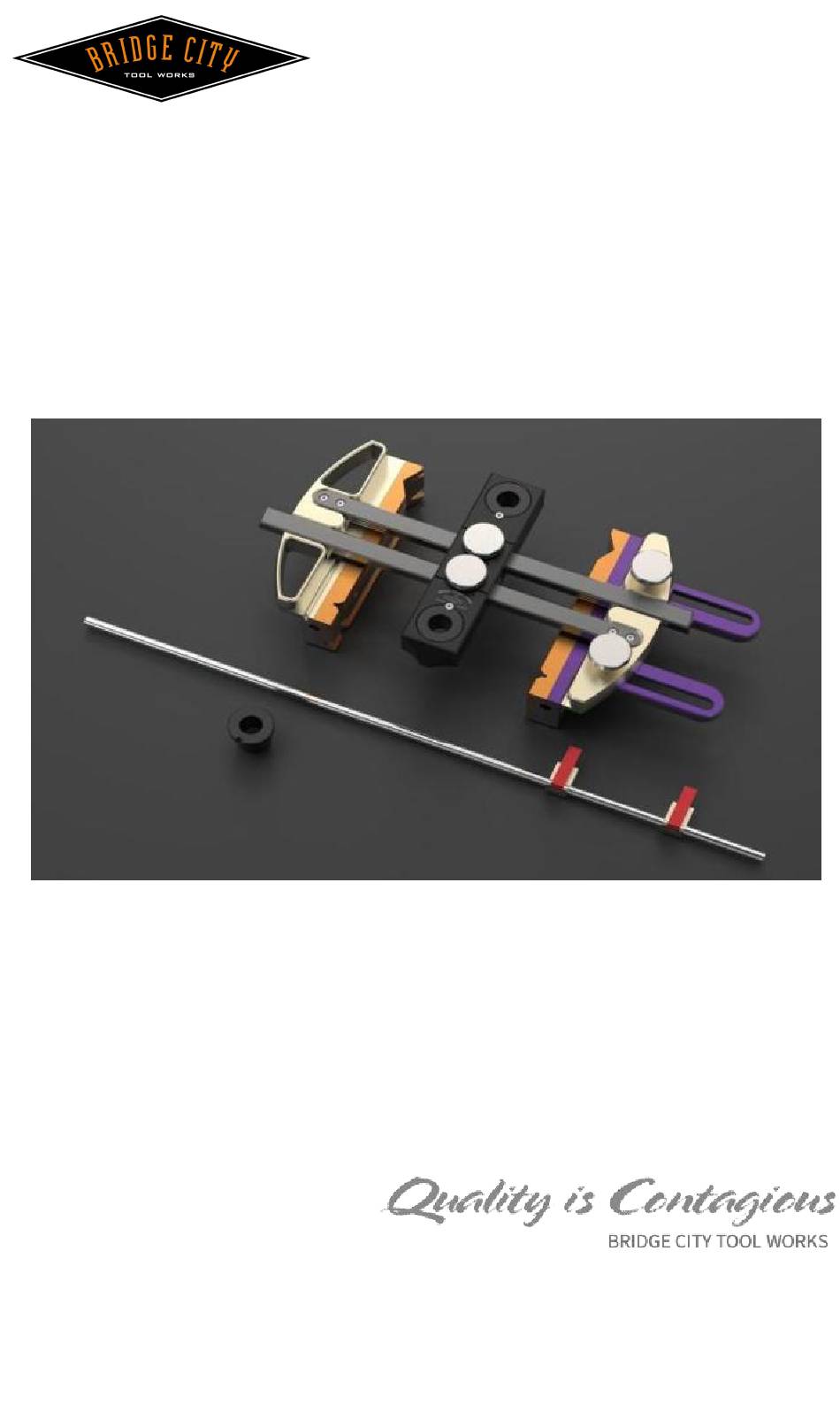

  • Page 1 Bridge City DJ-3 Universal Drilling Jig...
  • Page 2 English Version...

  • Page 3: Read First

    Always remember, safety first! SAFETY FIRST When working with the DJ-3 Drilling Jig always remember to: • Ensure that everything is properly secured before drilling • Wear eye protection when drilling •...
  • Page 4 In order to drill holes accurately and safely, having your workpiece in a vice or clamped to a sturdy bench is strongly recommended. The DJ-3 can then be clamped to your material with an appropriately sized clamp.
  • Page 5 Arm Locking Knobs Body Adjustable Jaw Left Arm Locking Knobs Right Outrigger Left Outrigger Screw B Screw A V-Jaws Right Arm Flip Stops Adjustable Jaw Screw C Flip Stops Bracket Screw C Beam Fig. 1 Nomenclature Note: Screw A: Used for locking the bushing. Screw B: Used for locking the bushing.
  • Page 6 Specifications Description Metric Imperial Overall Length when Closed 358mm 14-3/32" Overall Height 65mm 2-9/16" Jaw Length 124mm 4-7/8" Jaw Height 36.7mm 1-7/16" Bushing Spacing (Center to 96mm 3-25/32" Center) Nose to Bushing Center 21mm 53/64" Nose to Nose Length 138mm 5-7/16"...
  • Page 7 Bushing Installation on DJ-3 Supplied Bushing Size Size Quantity 1/16" 1/8" 3/16" 1/4" Imperial 5/16" 3/8" 7/16" 1/2" Metric 10mm 11mm 12mm 13mm...
  • Page 8 (Screw A) on the both ends of the DJ-3 body. Then remove the two screws (Screw B) at the top of the DJ-3 body. Set these screws safely aside for now. 3) Insert the desired bushing into the Drilling Jig Body.
  • Page 9 Bushing Left Outrigger Screw A Fig. 2 Positioning the DJ-3 When setting up the DJ-3, it can be utilized in two (2) drilling configurations: Centered and Off-Centered drilling. Please refer to the appropriate sections for setting up the DJ-3 accordingly.
  • Page 10 As shown in Fig. 3, position the drilling jig on top of the stock and close the outriggers jaws so that the jaws make contact with both faces of the stock. Once positioned into place, tighten the Arm Locking Knob (D) to set the position. The drilling jig should be precisely centered with the stock and ready to be drilled.
  • Page 11 are laser etched graduations on the bottom of the Adjustable Jaw to make setting the offset amount easier. When you have achieved the desired offset position, tighten the Adjustable Jaw Lock Knob (E) to hold it in that position. Then you can close the outrigger's jaws, and hold them against both faces of your stock.
  • Page 12 Drilling with the DJ-3 A woodworking vise or small bar clamp works well with the DJ-3 Drilling Jig, as shown in Fig.5. In order to get accurate, consistent holes, follow these steps: 1) Before drilling, you should already have installed the appropriate bushings, and chosen the corresponding drill bit.
  • Page 13 Fig. 5 Tips for Using DJ-3 Drilling Jig: • [IMPORTANT] drill bushings designed to lock into the body, preventing the bushings from binding to the drill bit if the chip load becomes too large. When drilling deep holes, it is highly recommended to use “peck drilling”.
  • Page 14 Universal Drilling Jig can accommodate is 12- 13/32” (315mm). • For drilling into stock narrower than the DJ-3 body, use the end of the DJ-3 as a reference for your hole. The center of the bushings are each 21mm from each end of the DJ-3.
  • Page 15 Flip Stops (Fig.7) The flip stops are utilized when repeatability is needed. To set up the flip stop, loosen the two set screws (F) and insert the Flip Stop Beam into the slot behind the orange V-Jaw. Position the Beam where you need it and tighten the set screws (F) with a 2mm hex wrench.
  • Page 16 V-Jaws The V-Jaws can securely hold many different shapes. Below are some examples. For clarity purposes, only the Jaws and stock material are shown.
  • Page 17 Optional Accessories We offer a DJ-3 Universal Drilling Jig Jaw Kit to be used with the DJ-3. With this optional kit, the DJ-3 provides unparalleled drilling capabilities. To learn more about these accessories, please visit our website at https://bridgecitytools.com/ Care and Maintenance The DJ-3 should be cleaned after every use.
  • Page 19 中文版本...
  • Page 20 钻孔前确保所有部件都已固定到位。 • 钻孔时穿戴眼部保护装备。 • 在整洁和安全的环境中进行操作。 • 定期对工具进行维护。 概述 DJ-3 万能钻模可以称作是“一个在盒子里 的台钻”。它为用户多样的钻孔需求提供了最合 理的解决方案，并且无需复杂的夹具和设置。 DJ-3 万 能 钻 模 需 配 合 电 钻 或 者 手 摇 钻 使 用。DJ-3 的标配不包含钻孔机和钻头，所以在 进行钻孔前，请确保您已备好所需的适当工具。 要获得最准确和安全的钻孔，我们建议您将 工件用虎钳夹住，或者将工件固定在工作台上， 然后用 合适尺寸的夹 具将 DJ-3 夹到你 的工件 上。...
  • Page 21 支臂锁紧旋钮 主体 调节块锁紧旋钮 左支臂 右支架 左支架 螺钉 B 螺钉 A V 型夹块 右支臂 限位块 调节块 螺钉 C 限位支架 螺钉 C 限位杆 图 1 术语 备注: 螺钉 A：用于钻套的锁紧。 螺钉 B：用于钻套的固定 螺钉 C：用于限位支架的锁紧。...
  • Page 22 参数 描述 公制 英制 358mm 14-3/32" 闭合时的整体长度 65mm 2-9/16" 整体高度 124mm 4-7/8" 夹块长度 36.7mm 1-7/16" 夹块高度 钻套孔间距 (中心间距离) 96mm 3-25/32" 21mm 53/64" 端头至钻套中心距离 138mm 5-7/16" 端头至端头长度 19mm 3/4" 钻套下外径 25mm 63/64" 钻套上外径 1/16" 钻套最小直径 13mm 1/2" 钻套最大直径 20mm 25/32" 钻套长度...
  • Page 23 安装钻套 标配钻套尺寸 尺寸 数量 1/16" 1/8" 3/16" 1/4" 英制 5/16" 3/8" 7/16" 1/2" 公制 10mm 11mm 12mm 13mm...
  • Page 24 如上表所示，DJ-3 钻夹具标配了多种常用 尺寸的钻套，共计 28 个。为确保钻孔的精准 性，请在钻孔前选取合适的钻套和对应的钻头。 按以下步骤安装钻套 (图 2): 1. 取出存放于左支架上的磁吸槽中的 2mm 六 角扳手。用六角扳手拧松主体前后端的螺钉 A， 然后移除主体顶部的螺钉 B。 2. 将所需钻套插入万能钻模本体，确保钻套 上的缺口与本体上的缺口对齐。 3. 重新拧入螺钉 B 并拧紧螺钉 A。 备注: 在下图（图 2）中，螺钉 A 与螺钉 B 在主 体前后的镜像位置各有一个，图中为阐述清晰， 只展示了一个。 螺钉 B 钻套 螺钉 A 图 2...
  • Page 25 定位 1.中心定位（图 3） 将工件固定，松开支臂锁紧旋钮（D）。将 香槟色的左右支架向两侧拉开（拉开的距离须大 于工件的宽度）。如图 2 所示，夹紧工件两侧的 边缘，锁紧旋钮（D），即可定位工件的中心。 左支架 右支架 图 3 2.偏心定位（图4） 将工件固定，松开调节块锁紧旋钮（E）， 通过调节块背面的镭雕刻度，将调节块滑至所需 位 置 后 锁 紧 旋 钮 （ E ） 。 松 开 支 臂 锁 紧 旋 钮 （D），将香槟色的左右支架向两侧拉开（拉开 的距离须大于工件的宽度）。如图 3 所示，夹紧 工件两侧的边缘，锁紧旋钮（D），即可进行精 准的偏心定位。...
  • Page 26 左支架 右支架 图 4...
  • Page 27 钻孔 万能钻模配合木工钳或者小型杆夹一起使 用，可获得最佳的效果，如图 5 所示。要钻出准 确一致的孔，请遵循以下步骤： 钻孔前，您应该已经装好了合适的钻套， 并选好了对应的钻头。如果没有，请参考钻套安 装章节的说明，在继续操作之前装好钻套。 2. 根据定位章节的说明，用万能钻模将工件 夹紧，如图 3 和图 4 所示。 3. 完成定位后，拧紧支臂锁紧旋钮（D），如 图 3 和图 4 所示。 4. 进行钻孔，推荐用木工钳固定住夹有工件 的万能钻模，增加钻孔的稳定性。 图 5...
  • Page 28 DJ-3 的使用提示 • [重 要 ] 钻 套是 被 设计 成锁 定 在 DJ-3 本 体内 的，这样可以在钻出的木屑过多时，防止钻头 带动钻套。在钻深孔时，强烈建议您使用“啄 钻”的方式。“啄钻”指的是，钻一段距离， 立即清理木屑；再钻一断距离，再清理木屑， 如此反复进行钻孔。 • 两个钻套的中心间距为 96mm，您可以非常简 便的使用欧洲的 32mm 系统。 • DJ-3 支架夹持木料的最大宽度为 315mm。 • 钻模本体端部到钻套孔中线的距离为 21mm， 在对窄木料钻孔时，可作为参考数值。 • 在用 DJ-3 进行钻孔时，要始终锁紧支臂锁紧 旋钮(D)，这样可以确保钻孔的精准性。...
  • Page 29 限位（图 7） 拧松两个固定限位杆的固定螺丝（F），将 限位杆插入橙色V型夹后方的槽中。将限位杆定 位 在 所 需 位 置 （ 限 位 杆 最 大 限 位 长 度 为 350mm），并用2mm内六角扳手拧紧固定螺丝 （F）。不要过度拧紧固定螺丝（F），否则可 能会使V型夹变形，从而造成精度失准或者工具 损坏的情况。 注意： 在将木料顶住限位块时，必须保持限位杆的 直线度。木料太过靠紧限位块有可能会造成限位 杆变形，使孔位的定位不准确。 限位杆 图 7...
  • Page 30 V 型夹 V 型夹可以固定住多种形状的工件。以下是 一些使用案例。为了清晰起见，图中只显示 V 型夹和木料。...
  • Page 31 附件 万能钻模配合专用附件进行使用，它的钻孔 定位能力是无与伦比的，我们提供了一套选配附 件与 DJ-3 万能钻模配合使用，您可根据需要自 行选购。 如欲了解更多关于附件的信息，请访问我们 的网站：www.bridgecitytools.com 保养 清洁： 使用完成后，用干净的软布擦去表面灰尘。 润滑： 定期对滚轮进行润滑（可使用 WD40 类的轻质 润滑油）。...
  • Page 32 质保 所有退货、换货、技术服务和支持均由经销商的客户服务机构负 责。 如果在原始购买日期后一年内发现工具存在工艺缺陷(客户无过)， 请与经销商客户服务机构取得联系，并由该服务机构决定是否对工 具进行修理或更换。 Bridge City Tool Works www.bridgecitytools.com...
