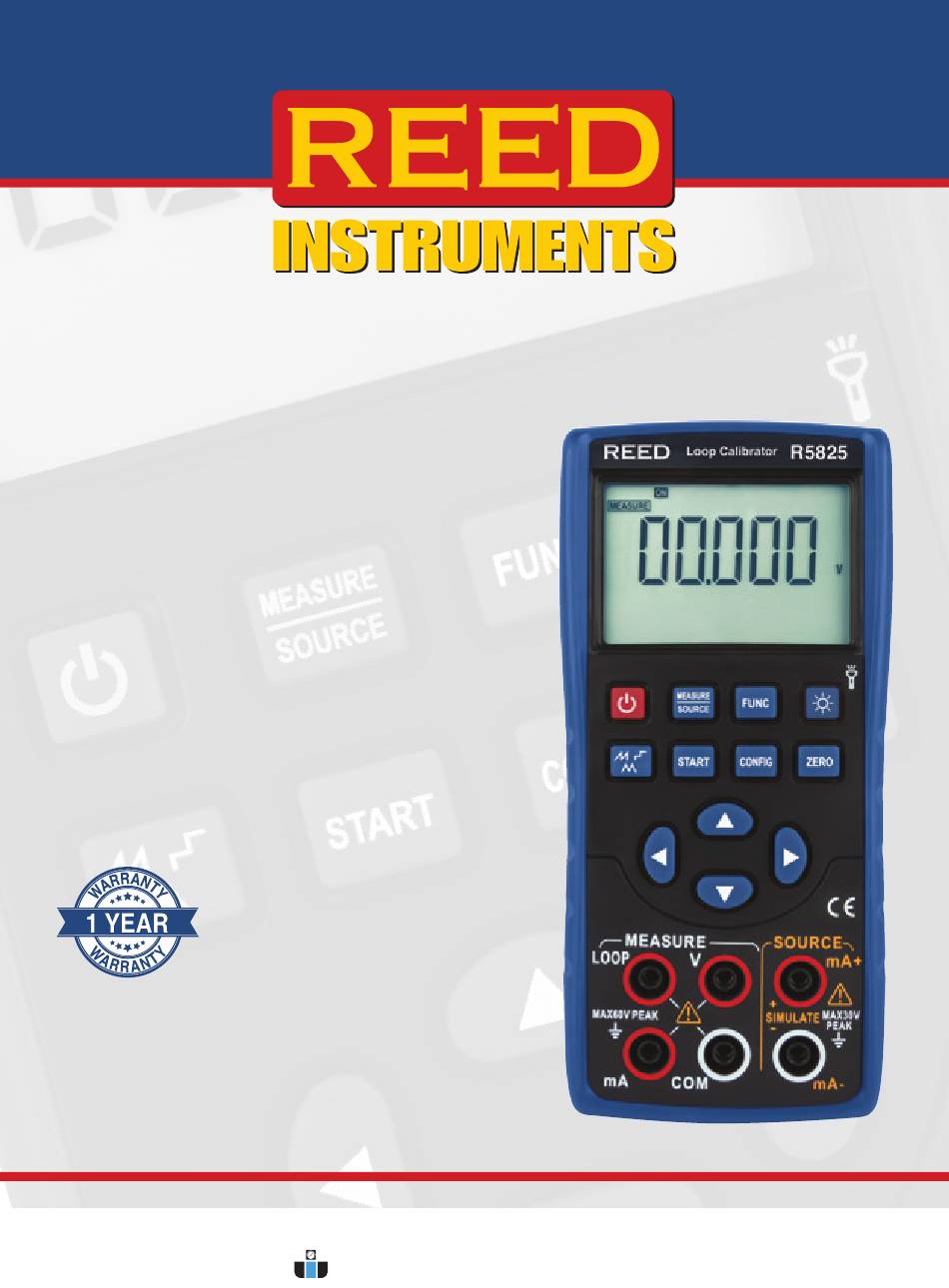

- Page 1 R5825 Loop Calibrator Instruction Manual 1.888.610.7664 www.calcert.com sales@calcert.com...
-
Page 2: Table Of Contents
Table of Contents Introduction ....................4 Product Quality ................... 4 Safety ......................4 Features ...................... 5 Included ...................... 5 Specifications ..................5-6 General Specifications ................5-6 Instrument Description ................7-8 Input and Output Terminals ..............8 Display Description ..................9 Operating Instructions ................10 Power ON/OFF .................. - Page 3 Setting Flashlight Time ................. 19 Enabling/Disabling the Beeper Sound ..........19 Selecting the Temperature Unit of Measure ........19 Factory Reset ................... 20 Battery Replacement ................21 Applications ....................21 Accessories and Replacement Parts ............22 Product Care .................... 22 Product Warranty ..................
-
Page 4: Introduction
Introduction Thank you for purchasing your REED R5825 Loop Calibrator. Please read the following instructions carefully before using your instrument. By following the steps outlined in this manual your meter will provide years of reliable service. Product Quality This product has been manufactured to meet the stated product specifications. -
Page 5: Features
Features • mA sourcing and measurement • 0-30 VDC measurement to check loop voltage • Basic measurement/sourcing accuracy of 0.02% and 0.05%, respectively • Simulate mA and % with 0.001% display span • Selectable step or ramp outputs • Easy to read 6-digit LCD display •... -
Page 6: General Specifications
Current Output Range: 30mA Output Range: 0.000 to 30.000mA Resolution: 0.001mA Accuracy: ±0.05% rdg. +4μA Analog Transducer Output Loop Power Accuracy ±10% General Specifications Display: 6-Digit LCD Backlit Display: Kick Stand: Magnetic Hanger Compatible: Yes (R5900 sold separately) Built-In Flashlight: Zero Adjustment Button: Power Supply: 3 AA Batteries... -
Page 7: Instrument Description
Instrument Description 1. LCD Display 2. MEASURE/SOURCE Button 3. Power Button 4. Output Waveform Switch Button 5. Output Start Button 6. Input/Output Terminals 7. Output Selection/Setting Buttons 8. CONFIG Button 9. ZERO Button 10. Backlight/Flashlight Button 11. Function Button continued... 1.888.610.7664 www.calcert.com sales@calcert.com... -
Page 8: Input And Output Terminals
Input and Output Terminals Terminal Function Description V terminal: DCV measurement (+) input terminal LOOP terminal: 24V loop power external terminal mA terminal: DCI measurement (+) input terminal Common (-) (return) terminal for inputs mA- terminal: DCI output (-) terminal mA+ terminal: DCI output (+) terminal 1.888.610.7664 www.calcert.com... -
Page 9: Display Description
Display Description 1. Output Status Indicator 2. Input Measurement Status Indicator 3. Input/Output Value 4. Sawtooth Wave Mode Output Current Indicator 5. Measurement/Output Data Polarity Indicator 6. Auto-Stepping Mode Output Current Indicator 7. Triangular Wave Mode Output Current Indicator 8. Output Current Automatic Waveform Operation Indicator 9. -
Page 10: Operating Instructions
Operating Instructions Power ON/OFF Press the Power button to turn the instrument on. To turn the instrument off, press and hold the Power button. Auto Power-Off As a default, the instrument will automatically turn off after 5 minutes of inactivity. To turn off this feature, refer to the "Enabling/Disabling Auto Power OFF"... -
Page 11: Output Operation Procedure
Output Operation Procedure Output DC Current (Active) Connect the black lead to the mA- terminal Connect the red lead to the mA+ terminal. Attach the other end of the two leads to the signal terminals of the controlled equipment, ensuring correct polarity of the connection. Press the MEASURE/SOURCE button to switch the device into the output mode. -
Page 12: Automatic Stepping Output Mode For Output Current
Press the ZERO BUTTON to save your step span settings. This will automatically switch the device to the current output range setting interface. The character "SCALE" will appear in the lower right corner of the display, indicating the current output range setting. Set the output range (0-20mA or 4-20mA) using the buttons. -
Page 13: Automatic Sawtooth Wave Output Mode For Output Current
Automatic Sawtooth Wave Output Mode for Output Current In the current output function state, press the button to switch to the automatic sawtooth wave mode of DC current. The corresponding symbol will light up on the display screen. Press the CONFIG button to enter the parameter setting interface for the sawtooth wave mode. -
Page 14: Output Dc Current (Passive)
The character "START" will appear in the lower-right corner, indicating the start-point current setting. Use the buttons to set the required start-point current. Press the ZERO button to save the settings and proceed to the next setting item. The character "STOP" will now appear, indicating the endpoint current setting. -
Page 15: Measurement Mode
Connect the other ends of the two leads to the input terminals of the controlled equipment, ensuring correct polarity at the terminals. Press the MEASURE/SOURCE button to switch the device to output mode. The display will show the characters "SOURCE", "LOOP", and "mA", indicating the APC (Active-Passive Control) DC output function is enabled. -
Page 16: Measuring Dc Current
Ensure that the measurement lead is disconnected from the device under test. Press the MEASURE/SOURCE button to switch the device to the measurement state. The display will show the "MEASURE" indicator, confirming the device is ready for measurement. Press the FUNC button to switch to the DC voltage measurement function (DCV). -
Page 17: Measuring Current With External 24V Supply
Measuring Current with External 24V Supply Ensure that the measurement lead is disconnected from the device under test. Press the MEASURE/SOURCE button to switch the device to the measurement state. The display will show the "MEASURE" indicator, confirming the device is ready for measurement. Press the FUNC button to switch to the DC current measurement function. -
Page 18: Factory Settings Adjustment
Factory Settings Adjustment Follow the steps below to access and change the default calibrator settings. Accessing the Settings Press and hold the Backlight button. While holding the Backlight button, press the Power button to turn on the instrument. Once the settings interface appears, release the Backlight button. Enabling/Disabling Auto Power OFF Upon entering the settings interface, "APOF"... -
Page 19: Setting Flashlight Time
Setting Flashlight Time Press the V button until "LTOF" appears on the display, indicating the flashlight time setting. Use the buttons to set the desired flashlight time settings between 0-30 minutes. A setting of 0 disables the automatic flashlight shutdown; other values represent the time in minutes after which the flashlight will turn off. -
Page 20: Factory Reset
Factory Reset Press the V button until the display shows "FACT" to enter the factory default settings. Factory Default Settings: APOF (Auto Power Off): 5 minutes BLOF (Backlight Off): 60 seconds LTOF (Light Timeout): 5 minutes BEEP: ON TEPU (Temperature Unit): °C Use the buttons to select between YES and NO. Note: NO: The settings will remain as they are and will not be restored to factory defaults. -
Page 21: Battery Replacement
Battery Replacement Warning: To prevent electric shock, always remove the test leads from the calibrator before opening the battery compartment. Ensure the battery door is securely closed before using the calibrator. Turn off the calibrator and remove the test leads. Use a flathead screwdriver to turn the battery door screws a quarter turn counterclockwise and remove the door. -
Page 22: Accessories And Replacement Parts
Accessories and Replacement Parts CA-05A Soft Carrying Case R9940 Hard Shell Carrying Case R1000 Safety Test Lead SetW R1020 Fused Test Lead Set R5900 Magnetic Meter Strap Don't see your part listed here? For a complete list of all accessories and replacement parts visit your product page on www.REEDInstruments.com. -
Page 23: Product Warranty
REED Instruments guarantees this instrument to be free of defects in material or workmanship for a period of one (1) year from date of shipment. During the warranty period, REED Instruments will repair or replace, at no charge, products or parts of a product that proves to be defective because of improper material or workmanship, under normal use and maintenance. - Page 24 TEST & MEASURE WITH CONFIDENCE CHECK OUT OUR LATEST PRODUCTS! www.REEDInstruments.com 1.888.610.7664 www.calcert.com sales@calcert.com...
- Page 25 R5825 Calibrateur de boucle Manuel d’utilisation 1.888.610.7664 www.calcert.com sales@calcert.com...
- Page 26 Table des matières Introduction ....................4 Qualité du produit ..................4 Sécurité ...................... 4 Caractéristiques ..................5 Comprend ....................5 Spécifications ..................5-6 Spécifications générales ..............5-6 Description de l'instrument ..............7-8 Bornes d'entrée et de sortie ..............8 Description de l'affichage ................9 Mode d'emploi ..................
- Page 27 Réglage de la durée du rétroéclairage ..........19 Réglage de la durée de la lampe de poche ......... 19 Activation / désactivation du signal sonore ......... 19 Sélection de l'unité de mesure de la température ....... 20 Réinitialisation d'usine ................20 Remplacement des piles ................
-
Page 28: Introduction
Introduction Merci d'avoir acheté votre REED R5825 calibrateur de boucle. Veuillez lire attentivement les instructions suivantes avant d'utiliser votre instrument. En suivant les étapes indiquées dans ce guide, votre appareil de mesure vous assurera des années de service fiable. Qualité du produit Ce produit a été... -
Page 29: Caractéristiques
Caractéristiques • Source et mesure en mA • Mesure 0-30 VCC pour vérifier la tension de la boucle • précision de mesure / source de 0.02 % et 0.05 %, respectivement • Simuler le mA et le % avec une gamme d'affichage de 0.001 % •... -
Page 30: Spécifications Générales
Résolution: 0.001mA Précision: ±0.05 % lect. +4μA Sortie de transducteur analogique Puissance de la boucle: Précision: ±10 % Spécifications générales Affichage: ACL à 6 chiffres Rétroéclairage: Béquille: Compatible avec sangle magnétique: Oui (R5900 vendu séparément) Lampe de poche intégrée: Ajustement du zéro à bouton-poussoir: Alimentation: 3 Piles AA... -
Page 31: Description De L'instrument
Description de l'instrument 1. Affichage ACL 2. Bouton de measure/de source 3. Bouton d'alimentation 4. Bouton de sélection de forme d'onde de sortie 5. Bouton de démarrage de la sortie 6. Bornes d'entrée/sortie 7. Boutons de sélection/réglage de la sortie 8. - Page 32 Bornes d'entrée ou de sortie Borne Description de la fonction V: Borne d'entrée de mesure CCT (+) LOOP: Borne externe d'alimentation de boucle 24V mA: Borne d'entrée de mesure CCI (+) Borne commune (-) (retour) pour les entrées mA-: Borne de sortie CCI (-) mA+: Borne de sortie CCI (+) 1.888.610.7664 www.calcert.com...
-
Page 33: Description De L'affichage
Description de l'affichage 1. Indicateur d'état de la sortie 2. Indicateur d'état de mesure d'entrée 3. Valeur d'entrée/sortie 4. Indicateur de courant de sortie en mode onde en dents de scie 5. Indicateur de polarité des valeurs de mesure/sortie 6. Indicateur mode de palier automatique (courant de sortie) 7. -
Page 34: Mode D'emploi
Mode d'emploi Marche/arrêt de l'alimentation Appuyez sur le bouton d'alimentation pour allumer l'instrument. Pour éteindre l'instrument, appuyez sur le bouton d'alimentation et maintenez-le enfoncé. Mise hors tension automatique Par défaut, l'instrument s'éteint automatiquement après 5 minutes d'inactivité. Pour désactiver cette fonction, reportez-vous à la section "Activation/désactivation de la mise hors tension automatique"... -
Page 35: Procédure D'opération De La Sortie
Procédure d'opération de la sortie Courant de sortie CC (actif) Connectez le fil noir à la borne mA-. Connectez le fil rouge à la borne mA+. Fixez les extrémités opposées des deux fils aux bornes de signal de l'équipement contrôlé, en vous assurant que leur polarité est correcte. Appuyez sur le bouton MEASURE/SOURCE pour faire passer l'appareil en mode de sortie. -
Page 36: Mode De Sortie À Paliers Automatiques Pour Le Courant De Sortie
Remarques: Pour une gamme de 0-20 mA, une intervalle de 25% équivaut à 5 mA. Pour une gamme de 4-20 mA, une intervalle de 25% équivaut à 4 mA. Pour une gamme de 0-20 mA, une intervalle de 100% équivaut à 20 mA. Pour une gamme de 4-20 mA, une intervalle de 100% équivaut à... -
Page 37: Mode De Sortie Automatique D'onde En Dents De Scie Pour Le Courant De Sortie
Appuyez sur le bouton ZERO pour enregistrer les paramètres. Appuyez sur le bouton CONFIG pour quitter l'interface de paramètres. Appuyez sur le bouton START pour initier le palier automatique du courant de sortie. Le symbole "RUN" s'allumera sur l'écran d'affichage pour indiquer que le processus de palier a commencé. Pour arrêter le palier automatique du courant de sortie, appuyez à... -
Page 38: Mode De Sortie Automatique D'onde Triangulaire Pour Le Courant De Sortie
12. Appuyez sur le bouton START pour initier la sortie de courant d'onde en dents de scie automatique. Le symbole "RUN" s'allumera sur l'écran d'affichage. 13. Pour arrêter la sortie de courant d'onde en dents de scie automatique, appuyez à nouveau sur le bouton START. Le symbole "RUN"... -
Page 39: Courant De Sortie Cc (Passif)
14. Pour arrêter la sortie de courant d'onde triangulaire automatique, appuyez à nouveau sur le bouton START. Le symbole "RUN" s'éteindra, indiquant que le processus est terminé. Courant de sortie CC (Passif) Connectez le fil noir à la borne SIMULATE - Connectez le fil rouge à... -
Page 40: Mode De Mesure
Mode de mesure Avertissement: Lors de l'utilisation du calibreur en mode de mesure, assurez-vous que toutes les connexions sont effectuées avec les sondes appropriées. La tension maximale autorisée entre toute borne d'entrée et la terre est de 60 V crête. Dépasser cette limite peut causer un choc électrique. -
Page 41: Mesurer Le Courant Cc
Mesurer le courant CC Assurez-vous que le fil de mesure est déconnecté de l'appareil testé. Appuyez sur le bouton MEASURE/SOURCE pour passer en l'état de mesure. L'indicateur "MEASURE" s'affiche à l'écran pour confirmer que l'appareil est prêt à effectuer des mesures. Appuyez sur le bouton FUNC pour passer à... -
Page 42: Ajustement Des Paramètres D'usine
Les caractères "mA" et "LOOP" s'allument simultanément sur l'écran d'affichage, indiquant que l'appareil est en mode de mesure de courant CC avec alimentation en boucle. Connectez les fils de mesure aux bornes de mesure de l'équipement testé, en vous assurant que la polarité est correcte. La valeur de la mesure actuelle en temps réel apparaîtra dans la zone d'affichage principale de l'écran. -
Page 43: Réglage De La Durée Du Rétroéclairage
Réglage de la durée du rétroéclairage Appuyez sur le bouton V jusqu'à ce que "BLOF" apparaisse à l'écran, indiquant le réglage de la durée du rétroéclairage. Utilisez les boutons pour régler le paramètre de durée de rétroéclairage entre 0 et 3600 secondes. Un réglage de 0 désactive l'extinction automatique du rétroéclairage;... -
Page 44: Sélection De L'unité De Mesure De La Température
Sélection de l'unité de mesure de la température Appuyez sur le bouton V jusqu'à ce que "TEPU" apparaisse sur l'écran, indiquant le réglage de l'unité de température. Utilisez les boutons pour sélectionner entre °C et °F. Appuyez sur le bouton ZERO pour confirmer la sélection. L'écran affiche "SAVE"... -
Page 45: Remplacement Des Piles
Remplacement des piles Avertissement: Pour éviter tout choc électrique, retirez toujours les fils de test du calibrateur avant d'ouvrir le compartiment des piles. Assurezvous que le couvercle du compartiment à piles est bien fermé avant d'utiliser le calibrateur. Assurez-vous que l'appareil est éteint et retirez tout fil d'essai des bornes de l'appareil de mesure. -
Page 46: Applications
Applications • Test des isolateurs alimentés en boucle et des transmetteurs à deux fils. • Vérifier et calibrer les boucles de courant dans les systèmes de contrôle industriels. • Dépannage et entretien des boucles de courant 4-20mA dans les capteurs, les transmetteurs et les contrôleurs. •... -
Page 47: Garantie Du Produit
été utilisé dans des conditions normales et entretenu adéquatement. L'entière responsabilité de REED Instruments se limite à réparer ou à remplacer le produit. REED Instruments ne sera pas tenu responsable des dommages causés à des biens ou personnes, s'ils sont causés par une utilisation non conforme de l'instrument ou si ce dernier... - Page 48 TESTEZ ET MESUREZ EN TOUTE CONFIANCE DÉCOUVREZ NOS NOUVEAUX PRODUITS www.REEDInstruments.com 1.888.610.7664 www.calcert.com sales@calcert.com...
