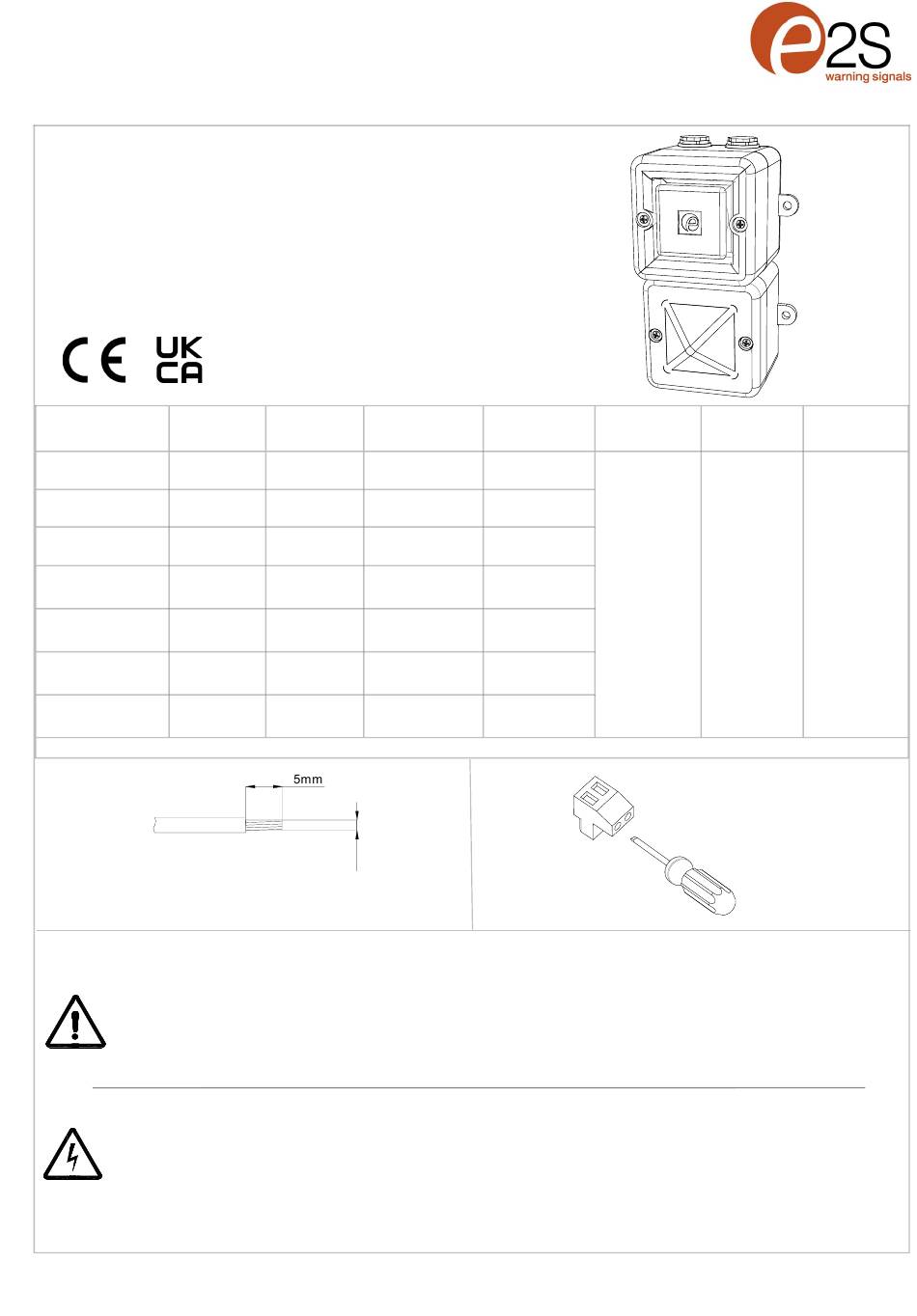

E2S AlertAlight AL100X Instructions/Service Manual

INSTRUCTION & SERVICE MANUAL
AL100X AlertAlight Combined Sounder Xenon Beacons
• -40°C to +66C (-40°F to 151°F)
• Type 3R / 13 (IP66, Independently tested to EN60529:1991)
• 0.46Kg (1.01lb)
• CE, UKCA, DNV, MED, MER, AL100XDC024 CPR compliant
• All units UL Listed.
Nominal
Unit Type Code
Voltage
AL100XDC012 12 V dc
AL100XDC024 24V dc
AL100XDC048 48V dc
AL100XAC024 24V ac
AL100XAC048 48V ac
AL100XAC115 115V ac
AL100XAC230 230V ac
*Nominal current at nominal voltage, Tone 12 / 1Hz Flash Pattern
AC: 1.0 – 2.5mm
DC: 0.2 – 2.5mm
Attention
: Installation must be carried out by an electrician in compliance with the latest codes and regulations.
Attention
: L'installation doit être effectuée par un électricien conformément aux derniers codes et réglementations.
Achtung
: Die Installation muss von einem Elektriker gemäß den neuesten Vorschriften und Bestimmungen durchgeführt werden.
Attenzione
: L'installazione deve essere eseguita da un elettricista in conformità con i codici e le normative più recenti.
Atención
: La instalación debe ser realizada por un electricista de acuerdo con los últimos códigos y regulaciones.
Atenção:
A instalação deve ser realizada por um eletricista de acordo com os códigos e regulamentos mais recentes.
Внимание
: установка должна выполняться электриком в соответствии с последними нормами и правилами.
Attention
: Disconnect from power source before installation or service to prevent electric shock
Attention
: Débranchez-le de la source d'alimentation avant l'installation ou l'entretien pour éviter tout choc électrique.
Achtung
: Vor Installation oder Wartung von der Stromquelle trennen, um einen Stromschlag zu vermeiden.
Attenzione
: scollegare dall'alimentazione prima dell'installazione o dell'assistenza per evitare scosse elettriche.
Atención
: desconéctelo de la fuente de alimentación antes de la instalación o el servicio para evitar descargas eléctricas.
Atenção:
Desconecte da fonte de alimentação antes da instalação ou serviço para evitar choque elétrico
Внимание
: отключите от источника питания перед установкой или обслуживанием, чтобы предотвратить поражение электрическим током.
E2S Warning Signals Impress House, Mansell Road, Acton, London W3 7QH
Nominal
Voltage
Sounder
Range
Current*
11.5-14V dc 17mA
20-28V dc 33.5mA
42-52V dc 113mA
24-28V ac
42.5mA
50/60Hz
48V ac ±
42.5mA
10% 50/60Hz
115V ac ±
25mA
10% 50/60Hz
230V ac ±
17mA
10% 50/60Hz
2
/ AWG18 – AWG12
2
/ AWG24 – AWG12
Nominal
Beacon Nominal SPL
Current*
500mA
250mA
170mA
101.6dB(A)
300mA
Tone 44 @ 1m
250mA
70mA
35mA
Sheet 1 of 6
Max SPL
110dB(A)
Tone 4 @ 1m
0.4Nm
e2s.com D218-00-201-IS Issue 6 31/07/2024
Average SPL
102.3dB(A) All
tones @1m
