Walker Edison Elias ELIB4C Manual

Walker Edison Elias ELIB4C Manual

Modern curved frame solid wood nightstand
Hide thumbs Also See for Elias ELIB4C:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TM

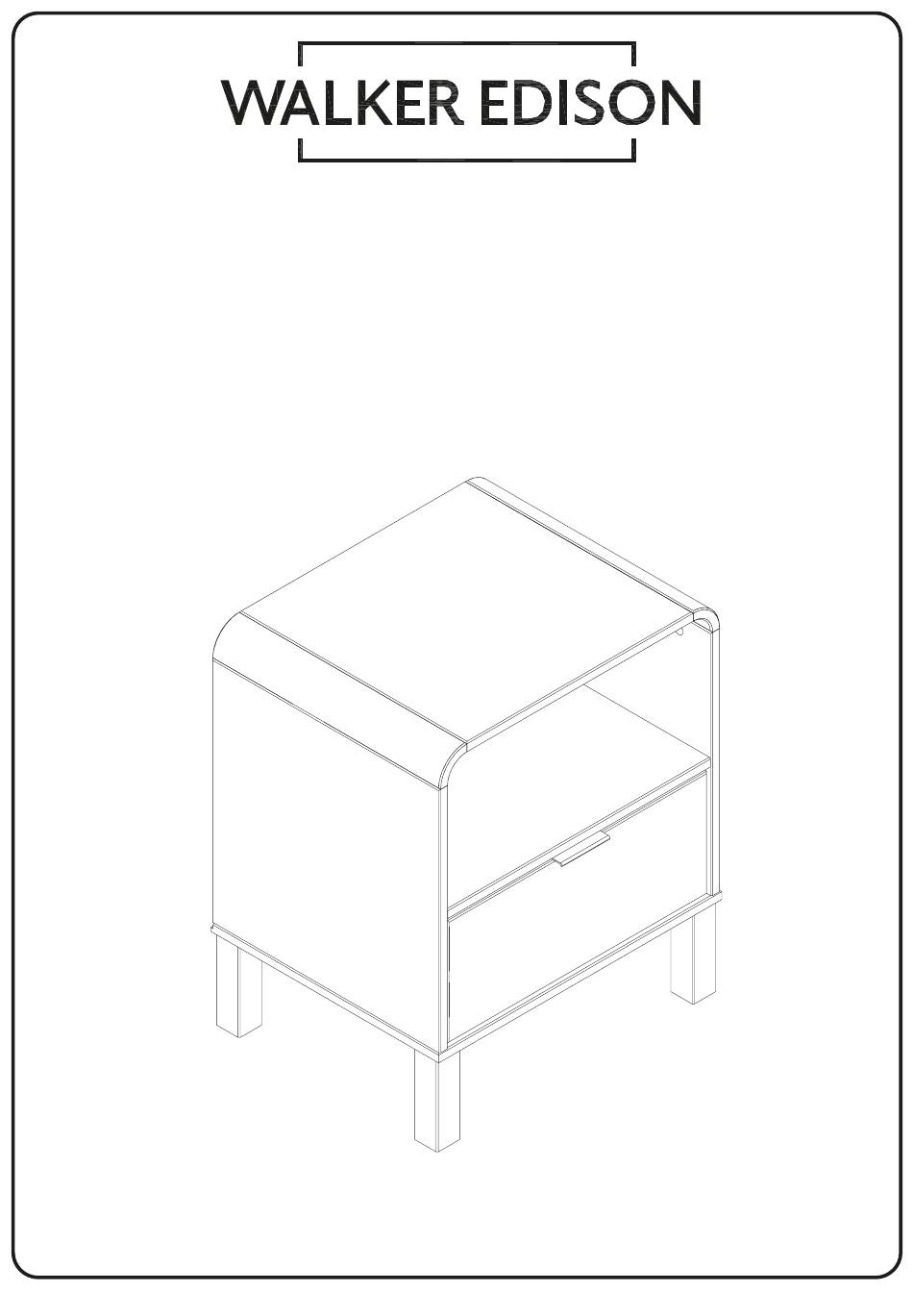

Elias Modern Curved-
Frame Solid Wood
Nightstand
SKU: ELIB4C
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
Revised 11/2024-V4

Advertisement

loading
Need help?

Need help?

Do you have a question about the Elias ELIB4C and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Elias ELIB4C

Summary of Contents for Walker Edison Elias ELIB4C

  • Page 1 SKU: ELIB4C LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 11/2024-V4...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Scan to get assembly tips and help!

  • Page 3: Part List

    ELIAS LOT: AAYYWW-XXX Date: MM/20YY Distribution By: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...

  • Page 4: Hardware List

    Hardware List Part Name Size Quantity Wooden dowel 8x30mm 3,5x20mm Screw 3,5x30mm Screw 4x40mm Screw 15x12mm Cam lock Screw 6x8mm 3,5x14mm Screw 7x80mm Bolt Cam bolt 5x24mm Handle Hex key Plastic fixing device 26mm Cover 33mm Felt sticker 30mm Right Drawer slide 250mm support (R6) Left Drawer slide...
  • Page 5 Step 1 Let's start! Insert the Wooden dowel (A) into Shelf (25), Foot (26), Left Drawer Side (29), Right Drawer Side (30), Right Side Panel (42) and Left Side Panel (43). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture.
  • Page 6 Step 2 Insert Cam Bolts (I) using a Phillips head screwdriver into Right Side Panel (42), Left Side Panel (43) and Drawer Front (44). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket. This helps prevent any accidental scratches and keeps your furniture in top shape!
  • Page 7 Step 3 Insert Plastic fixing device (L) into Right Side Panel (42) and the Left Side Panel (43).
  • Page 8 Step 4 Secure Right drawer slide support (O) to Right Side Panel (42) using Screw (F) and a Phillips head screwdriver. Pay attention to the identification Secure Left drawer slide support (P) to the Left Side Panel (43) with screw (F) and phillips head screwdriver.
  • Page 9 Step 5 Use a phillips screwdriver to fix Screw (G) and secure the Right drawer slide support (O) and Left drawer slide support (P).
  • Page 10 Step 6 Secure Top panel (45) to Right Side Panel (42) inserting Screw (B) into Plastic fixing device (L) and tighten with a Phillips head screwdriver. STEP READY...
  • Page 11 Step 7 Secure Shelf (25) to Right Side Panel (42) insert Cam locks (E) into the Shelf (25) and tighten with a Phillips head screwdriver. STEP READY Cam Locks Cam Locks hel securely join two pieces together. Follow these easy steps. 1: Insert Cam Bolt 2: Assemble both parts together.
  • Page 12 Step 8 Secure Left Side Panel (43) to the Top Panel (45) using wooden dowels. Also fit the Cam bolts (I) into Shelf (25) fixate using Cam locks (E) and a Phillips head screwdriver. Back edge...
  • Page 13 Step 9 Secure Left Side Panel (43) to Top Panel (45). Insert Screw (B) into Plastic fixing device (L) and tighten with a Phillips head screwdriver. STEP READY...
  • Page 14 Step 10 Slide Back Panel (07) on the grooves on Right Side Panel (42) and Left Side Panel (43). Name and address of the supplier and date of production. STEP READY...
  • Page 15 Step 11 Assemble the Feet (26) to Bottom panel (24) using Bolt (H) and Hex key (K).
  • Page 16 Step 12 Secure Bottom Panel (24) to Right Side Panel (42) and Left Side Panel (43) with Screw (D) and a Phillips head screwdriver. STEP READY...
  • Page 17 Step 13 Remove the felt sticker from the paper. Glue the felt to the bottom of the feet.
  • Page 18 Step 14 Secure the Left Drawer Side (29) and Right Drawer Side (30) to Drawer Front (44) using Cam Lock (E) and a Phillips head screwdriver. STEP READY...
  • Page 19 Step 15 Slide Drawer Bottom (27) on the grooves on Left Drawer Side (29) and Right Drawer Side (30) fitting in Drawer front (44).
  • Page 20 Step 16 Join Drawer Back (46) to Left Drawer Side (29) and Right Drawer Side (30) using Screw (C) and a Phillips head screwdriver. STEP READY...
  • Page 21 Step 17 Attach Handle ( J) using Screw (G) and a Phillips head screwdriver.
  • Page 22 Step 18 Secure Right Drawer Slide (Q) to Right Drawer Side (30) with Screw (F), and a Phillips head screwdriver. Also secure Left Drawer Slide (R) to Left Drawer Side (29) using Screw (F), tighten with a Phillips head screwdriver. Pay attention to the details in the images below.
  • Page 23 Step 19 Insert Cover (M) into Plastic fixing device (L) in Right Side Panel (42) and Left Side Panel (43). 1 - Fit the Right drawer slide into the Right side slide support (O). 2 - Fit the Left drawer slide (R) into the Left side slide support (P).
  • Page 24 You did it! Enjoy your new nightstand! 44 lbs 20 kg 41 lbs 18 kg 5 lbs 2 kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 25 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Callus at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
  • Page 26 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 11/2024-V4...
  • Page 27 Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Scannez pour obtenir des conseils d'assemblage et de l'aide !
  • Page 28 ELIAS LOT: AAYYWW-XXX Date: MM/20YY Distribution By: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 29 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville 8x30mm Espiga 3,5x20mm Tornillo 3,5x30mm Tornillo 4x40mm Tornillo Boitier de Assemblage 15x12mm Traba del Conector 6x8mm Tornillo 3,5x14mm Tornillo Boulon 7x80mm Perno Goujoun de Assemblage 5x24mm Conector Poignée...
  • Page 30 Étape / Paso 1 (FR) Insérez la Cheville (A) dans l'Étagère (25), Pieds (26), Côté Gauche du Tiroir (29), Côté Droit du Tiroir (30), Panneau Droit (42) et le Panneau Gauche. (43 ). (ES) Inserte la Clavija (A) en el Estante (25), Pies (26), Lado Izquierdo del Cajón (29), Lado Derecho del Cajón (30), Panel Derecho (42) y el Panel Izquierdo.
  • Page 31 Étape / Paso 2 (FR) Insérez le Goujoun de Assemblage (I) avec un tournevis Phillips dans le Panneau Droit (42), Panneau Gauche (43) et la Façade du Tiroir (44). (ES) Inserte el Conector (I) con un destornillador Phillips en el Panel Derecho (42), Panel Izquierdo (43) y el Frente del Cajón (44).
  • Page 32 Étape / Paso 3 (FR) Insérez le Dispositif de Fixation en Plastique (L) dans le Panneau Droit (42) et le Panneau Gauche (43). (ES) Inserte el Dispositivo de Fijación de Plástico (L) en el Panel Derecho (42) y en el Panel Izquierdo (43). Étape / Paso 4 (FR) Fixez le Support Glissière Métallique R6 (O) sur le Panneau Droit (42) avec la Vis (F) et le tournevis...
  • Page 33 Étape / Paso 5 (FR) Fixez le Support Glissière Métallique L6 (P) sur le Panneau Gauche (43) avec la vVs (F) et le tournevis Phillips. (ES) Conecte el Soporte Corredera Metálica L6 (P) al Panel Izquierdo (43) con el Tornillo (F) y el destornillador Phillips. Prêtez attention à...
  • Page 34 Étape / Paso 7 (FR) Attachez le Panneau Supérieur (45) sur le Panneau Droit (42). Insérez la Vis (B) dans le Dispositif de Fixation en Plastique (L) et serrez-la avec un tournevis Phillips. (ES) Conecte el Panel Superior (45) al Panel Derecho (42). Inserte el Tornillo (B) en el Dispositivo de Fijación de Plástico (L) y apriételo con un destornillador Phillips.
  • Page 35 Étape / Paso 8 (FR) Attachez l'Étagère (25) sur le Panneau Droit (42). Insérez la Boitier de Assemblage (E) dans l'Étagère (25) et serrez avec un tournevis Phillips. (ES) Conecte el Estante (25) al Panel Derecho (42). Inserte la Traba del Conector (E) en el Estante (25) y apriételo con un destornillador Phillips.
  • Page 36 Étape / Paso 9 (FR) Fixez le Panneau Gauche (43) au Panneau Supérieur (45) à l'aide des chevilles et des trous. Insérez les Goujouns (I) dans les trous de l'étagère (25). Insérez le Boitier (E) dans l'Étagère (25) et serrez-les avec un tournevis Phillips. (ES) Conecte el Panel Izquierdo (43) al Panel Superior (45) usando las espigas y agujeros.
  • Page 37 Étape / Paso 11 (FR) Insérez l'Arrière (07) entre le Panneau Droit (42) et le Panneau Gauche (43). (ES) Inserte la Parte Trasera (07) entre el Panel Derecho (42) y el Panel Izquierdo (43). Nom et adresse du fournisseur et date de production Nombre y dirección del proveedor y fecha de...
  • Page 38 Étape / Paso 13 (FR) Fixez le Panneau Inférieur(24) au Panneau Droit (42) et au Panneau Gauche (43) avec la Vis (D) et serrez-la avec un tournevis Phillips. (ES) Conecte el Panel Inferior (24) al Panel Derecho (42) y al Panel Izquierdo (43) con el Tornillo (D) y apriételo con un destornillador Phillips.
  • Page 39 Étape / Paso 15 (FR) Fixez le Côté Gauche du Tiroir (29) et le Côté Droit du Tiroir (30) à la Façade du Tiroir (44) à l'aide de la Vis (E) et serrez-le avec un tournevis Phillips. (ES) Conecte el Lado Izquierdo del Cajón (29) y el Lado Derecho del Cajón (30) al Frente del Cajón (44) usando el Tornillo (E) y apriételo con un destornillador Phillips.
  • Page 40 Étape / Paso 17 (FR) Insérez l'Arrière du Tiroir (46) entre le Côté gauche du tiroir (29) et le Côté droit du Tiroir (30). Fixez l'Arrière du Tiroir (46) au Côté Gauche du Tiroir (29) et au Côté Droit du Tiroir (30) avec la vVs (C) et un tournevis Phillips. (ES) Inserte la Parte Trasera del Cajón (46) entre el Lado Izquierdo del Cajón (29) y el Lado Derecho del Cajón (30).
  • Page 41 Étape / Paso 19 (FR) Fixez la Glissière Droit (Q) sur le Côté Droit du Tiroir (30) avec la Vis (F), serrez-la avec un tournevis Phillips. Fixez la Glissière Gauche (R) sur le Côté Gauche du Tiroir (29) avec la Vis (F), serrez-le avec un tournevis cruciforme.
  • Page 42 Étape / Paso 20 (FR) Insérez le cache (M) dans le Dispositif de Fixation en Plastique (L) sur le Panneau Droit (42) et le Panneau Gauche (43). (ES) Inserte la Tapa (M) en el Dispositivo de fijación de plástico (L) en el Panel Derecho (42) y el Panel Izquierdo (43).
  • Page 43 Vous avez réussi ! Profitez de votre nouvelle table de chevet ! Lo has conseguido! Disfruta de tu nueva mesita de noche ! 44 lbs 19 kg 41 lbs 18 kg 5 lbs 2 kg Félicitations pour votre nouveau meuble! Nous serions ravis d'en entendre parler et de le voir.
  • Page 44 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l’Utah, est là pour obtenir des informations sur les produits, aider pour l’assemblage d’un porduit ou pour tout autre problème de support client. Appelle-nous 801-433-3008 Envoie-nous les e-mails à service@walkeredison.com Visite notre site accueil au client à...
