ALLEN + ROTH and logo design are
trademarks or registered trademarks of LF, LLC.
All rights reserved.
Serial Number
Purchase Date
Thank you for purchasing this ALLEN + ROTH product.
Questions, problems or missing parts?
Before returning, contact us on:
866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
SG241076
ITEM #6288096/6288095/6288093
MODEL #873X-5E01/873X-5E04/873X-5E2707

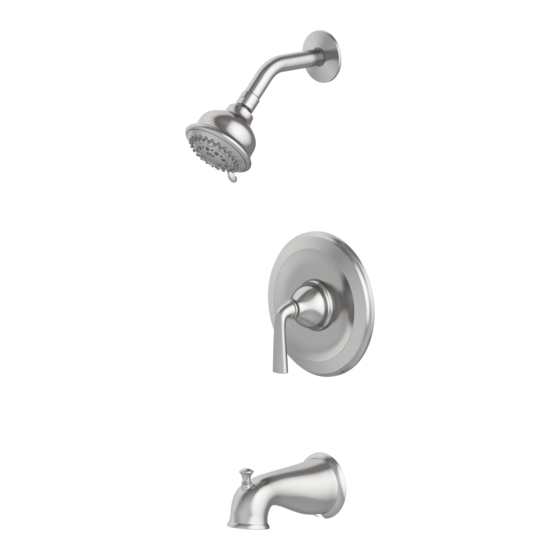

TUB & SHOWER FAUCET
ATTACH YOUR RECEIPT HERE
1
/6288080/6288101
/873X-5E7001/873X-5E4408
Español p. 12
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Allen + Roth 873X-5E01
Summary of Contents for Allen + Roth 873X-5E01
- Page 1 Español p. 12 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Thank you for purchasing this ALLEN + ROTH product. Questions, problems or missing parts? Before returning, contact us on: 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday or ascs@lowes.com.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Package Contents..........................Safety Information..........................Preparation............................. Assembly Instructions..........................Care and Maintenance........................... Troubleshooting............................Warranty..............................Replacement Parts List.......................... -
Page 3: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Shower Flange Shower Arm Showerhead Valve Body Escutcheon Handle Plug Tub Spout Plaster guard (Preassembled to Valve Body (D)) Screw (Preassembled to Valve Body (D)) Cartridge (Preassembled to Valve Body (D)) Bonnet (Preassembled to Valve Body (D)) 2.5 mm hex wrench... -
Page 4: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate, or install the product. WARNING • Follow the installation instructions carefully. Proper installation is the installer’s responsibility. • Failure to follow correct installation procedures can result in the faucet being loose, which can result in serious injury. - Page 5 ASSEMBLY INSTRUCTIONS The plaster guard (I) is positioned so that it is flush with the finished wall. This ensures that the valve will be at the correct position to accept the trim. The depth for the valve body (D) in wall is measured from the center of the shower outlet to the finished wall surface.
- Page 6 ASSEMBLY INSTRUCTIONS 4. Back to back installation Normal If the hot and cold inlets are reversed (hot on right and Installation cold on left), remove the bonnet (K) from the valve body (changes (D) with reversed supply connections. Rotate the required) Cold cartridge (L) 180°, so H appears on the right.
- Page 7 ASSEMBLY INSTRUCTIONS 7. Install the shower arm (B): a. Insert the long end of the shower arm (B) through the flange (A), then wrap thread sealant tape around long end of the shower arm (B) in a clockwise direction, as shown. b.
- Page 8 ASSEMBLY INSTRUCTIONS 10. Checking for leaks: a. Attach the handle assembly (F) by threading the base of the handle assembly (F) onto the valve body (D) and twisting clockwise until secure. Turn the handle assembly (F) to the on position. b.
- Page 9 ASSEMBLY INSTRUCTIONS Adjusting the temperature: a. As shown in fig a, make sure the cartridge assembly (L) is in the off position. Note the position of the stop ring (L1) on the cartridge assembly (L). For hotter water, remove the stop ring (L1) vertically from the cartridge assembly (L).
-
Page 10: Care And Maintenance
CARE AND MAINTENANCE • Clean carefully by gently wiping with a grit-free damp cloth. • Use only mild soap with water. • Never use acids, harsh chemicals, or abrasive detergents to clean the faucet surface. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE There is a leak from 1. -
Page 11: Warranty
WARRANTY This faucet has been manufactured under the highest standard of workmanship. All parts of this faucet are warranted to be free from leaks or drips during domestic use for as long as the original purchaser owns this product. THIS EXCLUDES INDUSTRIAL, COMMERCIAL, OR BUSINESS USE. The manufacturer will replace FREE OF CHARGE, under the warranty conditions the entire unit or any part (at our option) which proves defective in material and/or workmanship under normal installation, use and service. - Page 12 ARTÍCULO #6288096/6288095/6288093 /6288080/6288101 MODELO #873X-5E01/873X-5E04/873X-5E2707 /873X-5E7001/873X-5E4408 ALLEN + ROTH y el diseño del logotipo GRIFO PARA BAÑERA son marcas comerciales o marcas comerciales Y DUCHA registradas de LF, LLC. Todos los derechos reservados. ADJUNTE SU RECIBO AQUÍ Número de serie Fecha de compra Gracias por comprar este producto ALLEN + ROTH.
- Page 13 ÍNDICE Contenido del paquete..........................Información de seguridad........................Preparación............................. Instrucciones de ensamblaje........................Cuidado y mantenimiento........................Solución de problemas..........................Garantía..............................Lista de piezas de repuesto........................
-
Page 14: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Reborde de la ducha Brazo de la ducha Cabezal de la ducha Cuerpo de la válvula Escudo de bocallave Ensamble de la manija Tapón Surtidor para bañera Protector de yeso (preensamblado en el cuerpo de la válvula (D)) Tornillo (preensamblado en el cuerpo de la válvula (D)) Bonete (preensamblado en el cuerpo de la válvula (D)) Cartucho (preensamblado en el cuerpo de la válvula (D)) -
Page 15: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. ADVERTENCIA • Siga atentamente las instrucciones de instalación. El instalador tiene la responsabilidad de realizar una instalación adecuada. • Si no sigue los procedimientos correctos de instalación, el grifo puede soltarse y provocar lesiones graves. - Page 16 INSTRUCCIONES DE ENSAMBLAJE El protector de yeso (I) se coloca de manera que quede al ras con la pared acabada. Esto asegura que la válvula esté en la posición correcta para aceptar el reborde. La profundidad del cuerpo de la válvula (D) en la pared se mide desde el centro de la salida de la ducha hasta la superficie acabada de la pared.
- Page 17 INSTRUCCIONES DE ENSAMBLAJE 4. Instalación de parte posterior con posterior: Instalación Si las entradas de agua caliente y fría están invertidas normal (no (caliente a la derecha y fría a la izquierda), quite el se requieren bonete (K) del cuerpo de la válvula (D) con conexiones cambios) de suministro revertidas.
- Page 18 INSTRUCCIONES DE ENSAMBLAJE 7. Instale el brazo de la ducha (B): a. Inserte el extremo largo del brazo de la ducha (B) a través del reborde (A), luego aplique cinta selladora para roscas alrededor del extremo largo del brazo de la ducha (B) en dirección de las manecillas del reloj, como se muestra.
- Page 19 INSTRUCCIONES DE ENSAMBLAJE 10. Detección de fugas: a. Instale el ensamble de la manija (F) enroscando la base del ensamble de la manija (F) en el cuerpo de la válvula (D) y girando en dirección de las manecillas del reloj. Gire el ensamble de la manija (F) a la posición de encendido.
- Page 20 INSTRUCCIONES DE ENSAMBLAJE Ajuste de la temperatura: a. Como se muestra en la figura a, asegúrese de que el ensamble del cartucho (L) esté en la posición de apagado. Tenga en cuenta la posición del anillo de tope (L1) en el ensamble de cartucho (L).
-
Page 21: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO • Limpie cuidadosa y suavemente con un paño limpio. • Lave solo con agua y jabón suave. • Nunca limpie la superficie con ácidos, productos químicos fuertes ni detergentes abrasivos. SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA Hay una filtración 1. -
Page 22: Garantía
GARANTÍA Este grifo ha sido fabricado bajo los estándares de mano de obra más elevados. Todas las piezas de este grifo están garantizadas contra fugas o goteos durante el uso doméstico mientras lo posea el propietario original. ESTO EXCLUYE EL USO INDUSTRIAL, COMERCIAL O EN OFICINA. El fabricante reemplazará...
