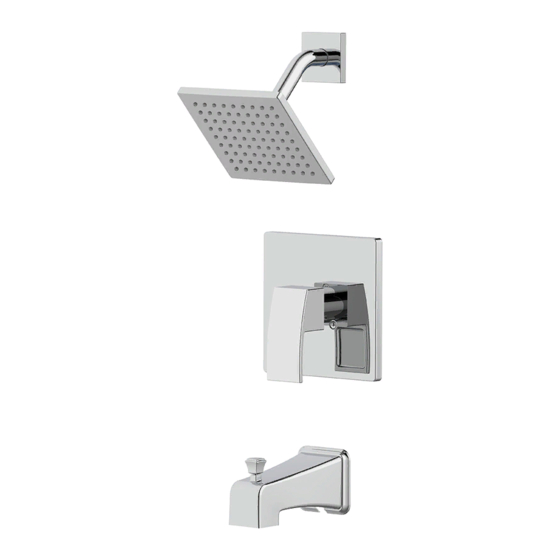

Allen + Roth F121E413CP Manual

Single-handle tub & shower faucet
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ALLEN + ROTH and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ____________________________ Purchase Date _________________________
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
SM20277
SINGLE-HANDLE
TUB & SHOWER FAUCET
1
ITEM #80375170
#80375171
#2564457
#2564458
MODEL #F121E413CP
#F121E413BL
Français p. 19

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F121E413CP and is the answer not in the manual?

Questions and answers

Related Manuals for Allen + Roth F121E413CP

Summary of Contents for Allen + Roth F121E413CP

  • Page 1 ITEM #80375170 #80375171 #2564457 #2564458 ALLEN + ROTH and logo design are trademarks or SINGLE-HANDLE registered trademarks of LF, LLC. All rights reserved. TUB & SHOWER FAUCET MODEL #F121E413CP #F121E413BL Français p. 19 ATTACH YOUR RECEIPT HERE Serial Number ____________________________ Purchase Date _________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-439-9800, 8 a.m.

  • Page 2: Package Contents

    PACKAGE CONTENTS PART DESCRIPTION QUANTITY Shower head Shower arm Shower arm flange Handle Escutcheon Escutcheon seal Plaster guard Valve body Spout Plug Screen washer...

  • Page 3: Hardware Contents

    HARDWARE CONTENTS Long Screw Hex Wrench Thread Tape Wrench SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. NOISE AND WATER HAMMER IN PEX SYSTEMS As with all plumbing materials under some operating conditions, water hammer can occur in PEX plumbing systems.
  • Page 4 SAFETY INFORMATION WARNING • This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the aerator or flow controller. If replacement is ever required, be sure to replace it with a WaterSense compliant aerator or flow controller to retain the water conserving flow rate of this product.
  • Page 5 B. PEX-1 B. PEX-2 B. PEX Use 1/2” Copper or IPS Pipe Only Use 1/2” Copper or IPS Pipe Only Tubing Cutter Full Circle Crimping Tool SharkBite Fittings SharkBite Fittings Tubing Cutter Full Circle Crimping Tool C. IPS-1 C. IPS-1 C.
  • Page 6 D. COPPER-1 D. COPPER-1 D. COPPER Torch Lead-free Solder Kit Wire Brush Tube Cutter SharkBite Fittings Torch Tube Cutter Wire Brush Lead-free Solder Kit SharkBite Fittings ASSEMBLY INSTRUCTIONS Shut off main water supply before installation.
  • Page 7 ASSEMBLY INSTRUCTIONS Note the installation distance between shower arm (B), handle (D), and spout (I). 3a. Thin Wall Installation: Use this method for when shower walls are thinner than 1/4 inch, such as fiberglass tub 2-1/4” min. Less than 1/4” (57mm) surrounds, and will be the main source of (6mm)
  • Page 8 ASSEMBLY INSTRUCTIONS The plaster guard (G) is adjustable to 5-3/16” accommodate the installation needs. (131mm) OPTION 3-1/16 in. (77.7mm) 5a. For pipe 4: Use 1/2 in. copper or IPS pipe only. If soldering connections, cartridge and integral stops must be removed to avoid heat damage. Reinstall when connections are completed and valve has cooled.
  • Page 9 ASSEMBLY INSTRUCTIONS Install stub-out pipe (not included) for spout. Use proper length stub-out pipe so pipe threads will extend 1-1/2 to 2 inches beyond finished wall. 7a. Slipped installation: Install tub spout (I). Tighten set screw using hex wrench. 7b. Threaded installation: Apply thread tape on the pipe nipple threads.
  • Page 10 ASSEMBLY INSTRUCTIONS 8. Install shower arm (B) and shower arm flange (C) to vertical shower pipe elbow. 9. Install shower head (A) to shower arm (B). Hand tighten shower head. 10. Remove plastic cap on plaster guard (G) by twisting clockwise.
  • Page 11 ASSEMBLY INSTRUCTIONS 11. Turn on main water supply. 12. Turn on water and check for leaks. 13. Remove valve cap.
  • Page 12 ASSEMBLY INSTRUCTIONS 14-1 14. Turn the valve counterclockwise to the full position. After several minutes, check the temperature using the thermometer. Slowly turn 120º F Max 49º C Max the valve clockwise to adjust the maximum water temperature to the desired temperature. CAUTION: The maximum water temperature should never be set above 120°F (49°C).
  • Page 13 ASSEMBLY INSTRUCTIONS 17. Install escutcheon (E) and escutcheon seal (F) with screws (AA) to valve body (H). 18-1 18. Install handle (D) with screw and insert handle cap. 18-2...

  • Page 14: Back To Back Installation

    BACK TO BACK INSTALLATION 1. Remove valve cap. 2. Remove red stop (a) and blue stop (b) and rotate valve 180°. 180° 3. Replace red stop (a) and blue stop (b). Replace valve cap.

  • Page 15: Care And Maintenance

    CLEANING SCREEN WASHER 1. Use a clean strap wrench (not included) to 2. Use a flathead screwdriver (not included) remove the shower head (A) from shower to carefully remove the screen washer. arm (B). 3. Gently clean the screen washer with a 4.

  • Page 16: Troubleshooting

    TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Hot and cold are reversed. Lines reversed or cartridge Rotate the cartridge stem 180° so installed upside down. that the notch is facing down towards the drain. There is no or a low water One or both water supplies are Turn both water supply valves flow.

  • Page 17: Replacement Parts List

    REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. PART DESCRIPTION PART# Index Button A66D558 Metal Handle Assembly A662A63 Screw Set A608563 Escutcheon Assembly A667B14 Sleeve A103322 Retainer Nut A103310CP-Z Ceramic Disc Cartridge...
  • Page 19 ARTICLE #80375170 #80375171 #2564457 #2564458 ROBINET À UNE ALLEN + ROTH et le logo sont des marques de commerce ou des marques de commerce déposées POIGNÉE POUR de LF, LLC. Tous droits réservés. BAIGNOIRE ET DOUCHE MODÈLE #F121E413CP #F121E413BL JOIGNEZ VOTRE REÇU ICI Numéro de série...

  • Page 20: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Pomme de douche Bras de douche Plaquette de bras de douche Poignée Écusson Joint d’étanchéité de l’écusson Protecteur Corps du robinet Bouchon Rondelle à grille...

  • Page 21: Consignes De Sécurité

    QUINCAILLERIE INCLUSES Vis longue Clé hexagonale Ruban à filets Clé CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler, d’installer ou d’utiliser l’article. BRUITS ET COUPS DE BÉLIER SURVENANT DANS LES APPAREILS EN PEX Il est possible que des coups de bélier surviennent dans les appareils en PEX comme dans tout matériel de plomberie lorsqu’il est soumis à...
  • Page 22 CONSIGNES DE SÉCURITÉ AVERTISSEMENT • Cet article est conçu de façon à répondre aux exigences du programme Watersense de l’EPA en matière de débit. Le débit est réglé par l’aérateur ou par le contrôleur de débit. Si vous devez le remplacer, assurez- vous d’utiliser un aérateur ou un contrôleur de débit conforme au programme Watersense pour continuer à...
  • Page 23 B. PEX-1 B. PEX-2 B. PEX Utilisez un tuyau en Utilisez un tuyau cuivre ou un tuyau en cuivre ou un IPS de 1/2 po tuyau IPS de 1/2 po seulement seulement Tubing Cutter Full Circle Crimping Tool SharkBite Fittings Raccords SharkBite Coupe-tuyau Outil de sertissage complet...

  • Page 24: Instructions Pour L'assemblage

    D. COPPER-1 D. COPPER-1 D. CUIVRE Torch Lead-free Solder Kit Wire Brush Tube Cutter SharkBite Fittings Chalumeau Coupe-tube Brosse métallique Ensemble de soudure Raccords SharkBite sans plomb INSTRUCTIONS POUR L’ASSEMBLAGE 1. Avant de commencer l’installation, fermez l’alimentation en eau.
  • Page 25 INSTRUCTIONS POUR L’ASSEMBLAGE 2. Prenez note de la distance d’installation entre le bras de douche (B), la poignée (D) et le bec (I). 7 6 , 2 c m ( 3 1 , 2 2 D o u c m ( 4 0 p o ) B a i g n h e S e...
  • Page 26 INSTRUCTIONS POUR L’ASSEMBLAGE 4. Vous pouvez régler le protecteur (G) selon les 13,1cm besoins de l’installation. (5 3/16po) OPTION 7,77 cm (3 1/16 po) 5a. Pour le tuyau 4 : utilisez un tuyau en cuivre ou un tuyau IPS de 1/2 po seulement. S’il s’agit de raccords soudés, retirez les cartouches et les robinets d’arrêt intégrés afin d’éviter les dommages causés par la chaleur.
  • Page 27 INSTRUCTIONS POUR L’ASSEMBLAGE 6. Posez le tuyau fixé au mur (non inclus) sur lequel il y aura le bec. Utilisez une tubulure de bonne longueur pour que le filetage dé passe du mur fini de 3,81 cm à 5,08 cm. 5 , 0 1 à...
  • Page 28 INSTRUCTIONS POUR L’ASSEMBLAGE 8. Raccordez le bras de douche (B) et la plaquette de bras de douche (C) au coude du tuyau de douche vertical. 9. Fixez la pomme de douche (A) au bras de douche (B). Serrez la pomme de douche. 10.
  • Page 29 INSTRUCTIONS POUR L’ASSEMBLAGE 11. Ouvrez l’alimentation en eau principale. 12. Rétablissez l’alimentation en eau et vérifiez s’il y a des fuites. 13. Retirez le capuchon du robinet.
  • Page 30 INSTRUCTIONS POUR L’ASSEMBLAGE 14-1 14. Ouvrez complètement le robinet en le tournant dans le sens contraire des aiguilles d’une montre. Après plusieurs minutes, vérifiez la température à l’aide 120º F Max 49º C Max du thermomètre. Tournez lentement le robinet dans le sens des aiguilles d’une montre pour régler la température maximale voulue de l’eau.
  • Page 31 INSTRUCTIONS POUR L’ASSEMBLAGE 17. Fixez l’écusson (E) et le joint d’étanchéité de l’écusson (F) à l’aide de vis (AA) sur le corps du robinet (H). 18-1 18. Fixez la poignée (D) à l’aide de vis et mettez en place le capuchon de poignée. 18-2...
  • Page 32 INSTALLATION DOS à DOS 1. Retirez le capuchon du robinet. 2. Retirez le butoir rouge (a) et le butoir bleu (b) et tournez le robinet de 180°. 180° 3. Replacez le butoir rouge (a) et le butoir bleu (b). Replacez le capuchon du robinet.

  • Page 33: Entretien

    NETTOYAGE DE LA RONDELLE À GRILLE Retirez la pomme de douche (A) du Retirez soigneusement la rondelle bras de douche (B) à l’aide d’une clé à à grille à l’aide d’un tournevis à tête sangle propre (non inclus). plate (non inclus). Nettoyez doucement la rondelle à...

  • Page 34: Dépannage

    DÉPANNAGE PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE L’eau chaude et l’eau froide sont Les conduites d’alimentation Tournez la tige de la cartouche à inversées. en eau sont inversées ou la 180° de sorte que l’encoche soit cartouche est installée à l’envers. orientée vers le drain.

  • Page 35: Garantie

    GARANTIE Le fabricant garantit le robinet contre les défauts de matériaux ou de fabrication présents au moment de l’expédition de l’usine pendant une période limitée à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur initial. Le fabricant convient de corriger un tel défaut sans frais ou, à sa discrétion, de remplacer le robinet par un modèle comparable ou de qualité...

  • Page 36: Liste Des Pièces De Rechange

    LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au dimanche. PIÈCE DESCRIPTION Nº DE PIÈCE Capuchon indicateur A66D558 Poignée métallique A662A63...
