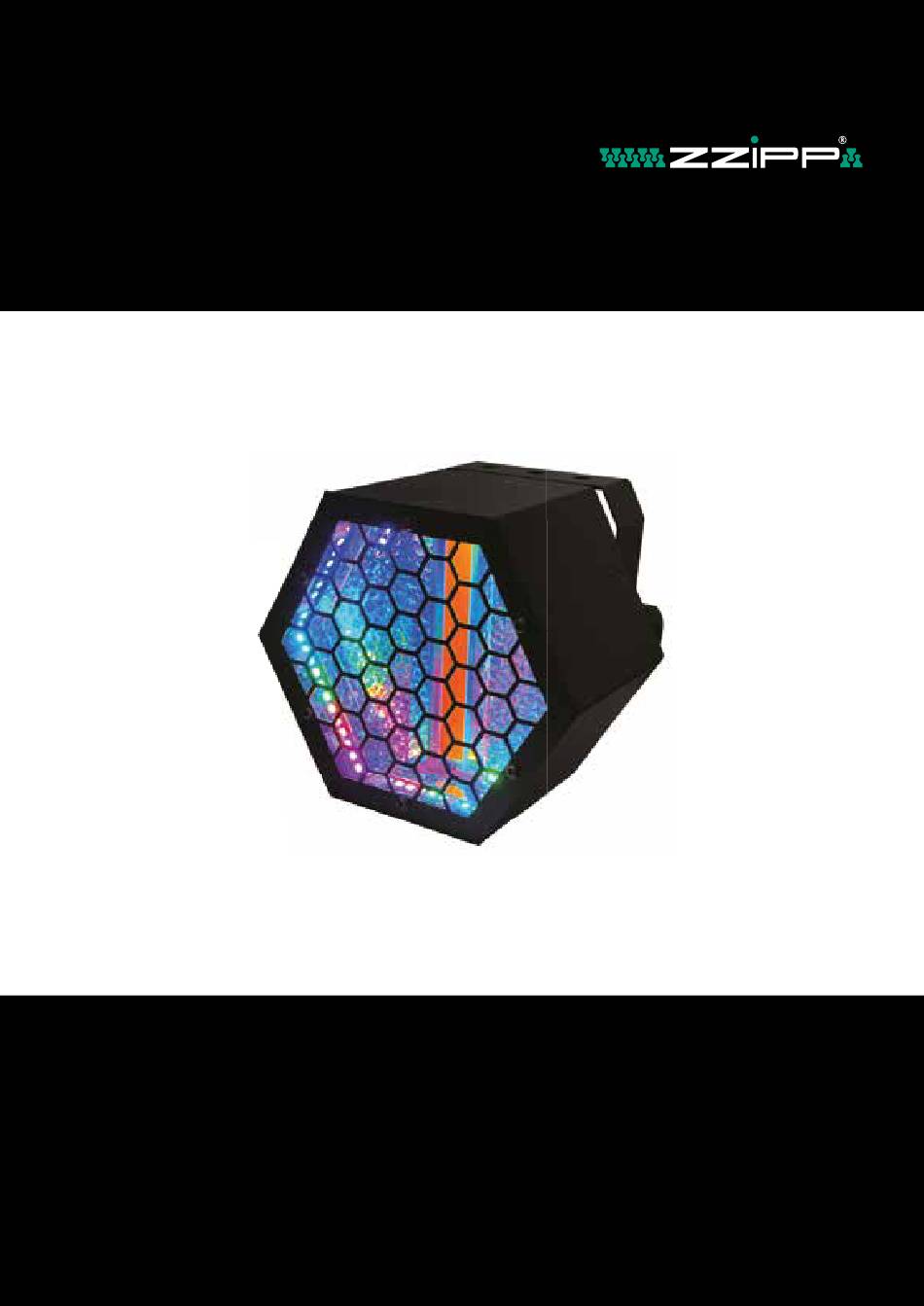

- Page 1 USER MANUAL MANUALE D’USO ZZEN60EX LUCE EFFETTO VINTAGE A LED CON 72 LED RGB E 1 LED AMBRA DA 60W VINTAGE LED EFFECT LIGHT WITH 72 RGB LEDS AND 1 60W AMBER LED...
-
Page 2: Manutenzione
DISCLAIMER Per un utilizzo sicuro ed efficace di questo prodotto, leggere attentamente e completamente queste istruzioni prima di utilizzare questo prodotto. Questo manuale di istruzioni contiene informazioni importanti per l’installazione e l’uso. Si prega di installare e utilizzare secondo le istruzioni. Allo stesso tempo, conservare correttamente questo manuale di istruzioni per utilizzarlo in qualsiasi momento. - Page 3 CARATTERISTICHE • Voltaggio: AC100-240V 50/60Hz • Consumo energetico: 80 W • Sorgente luminosa: 72x0.25W RGB + 60W LED AMBRA • Stroboscopio: 0-20 volte/secondo, strobo elettronico • Segnale di controllo: DMX512 • Numero di canali: 4 / 10 / 73 CH •...
-
Page 4: Installazione
COLLEGAMENTO CAVO SEGNALE Gli apparecchi di illuminazione sono dotati di prese XLR standard a 3 pin con ingresso e uscita DMX. Utilizzare un cavo di segnale specifico per DMX 512. Per linee superiori a 150m inserire un rigeneratore di segnale DMX. Collegare il segnale DMX all’uscita del controller all’ingresso del primo dispositivo e dall’uscita DMX del primo dispositivo all’ingresso DMX del secondo dispositivo e così... -
Page 5: Pannello Di Controllo
PANNELLO DI CONTROLLO Menu: Selettore di funzione UP: Parametro di incremento DOWN: Paramentro di decremento ENTER: Conferma e salvataggio delle modifiche Menu Funzioni Descrizione Indirizzo DMX della macchina, modificare l’indirizzo con i tasti UP e DOWN A001-A512 e confermare la scelta con ENTER. Modalità... - Page 6 CONTROLLO DELL MACCHINA Sono integrate nel dispositivo 2 modalità di funzionamento: MASTER/SLAVE INTERNO Nel controllo DMX la macchina viene collegata ad un controller esterno che controlla tramite il protocollo DMX512 la macchina a seconda del numero di canali selezionato nel menù...
-
Page 7: Impostazioni Di Default
IMPOSTAZIONI DI DEFAULT Premere e tenere premuto il tasto MENU per 3 secondi per entrare nel Factory Settings. Il Factory Settings è il menù che permette di controllare i parametri di default della macchina: Luminosità dei LED. Impostazioni di raffreddamento. Temperatura di protezione. - Page 8 TABELLA DMX MODO 10 CH CANALE FUNZIONE VALORE DESCRIZIONE Dimmer 000-255 000-009 Open Strobe 000-255 010-255 Strobe 0-100% 000-255 000-255 000-255 000-255 000-001 NO Function Macro RGB 000-255 002-255 Macro RGB Macro Speed 000-255 Back Color 000-255 Back Dimmer 000-255 TABELLA DMX MODO 4 CH CANALE FUNZIONE...
- Page 9 Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
-
Page 10: Maintenance
DISCLAIMER For safe and effective use of this product, please read these instructions carefully and completely before using this product. This instruction manual contains important information for installation and use. Please install and use according to the instructions. At the same time, please keep this instruction manual properly for use at any time. Our company does not assume any responsibility for damage to lighting fixtures or other performances due to failure to follow the instructions by people during installation, use or maintenance. - Page 11 CHARACTERISTICS • Voltage: AC100-240V 50/60Hz • Power consumption: 80W • Light source: 72x0.25W RGB + 60W AMBER LED • Strobe: 0-20 times/second, electronic strobe • Control signal: DMX512 • Number of channels: 4 / 10 / 73 CH • Control mode: DMX512, master-slave, automatic execution, sound •...
-
Page 12: Signal Cable Connection
SIGNAL CABLE CONNECTION The luminaires are equipped with standard 3-pin XLR sockets with DMX input and output. Use a specific signal cable for DMX 512. For lines longer than 150m insert a DMX signal regenerator. Connect the DMX signal from the controller output to the input of the first fixture and from the DMX output of the first fixture to the DMX input of the second fixture and so on, until all fixtures are connected. -
Page 13: Control Panel
CONTROL PANEL Menu: Function selector UP: Increase parameter DOWN: Decrease parameter ENTER: Confirm and save changes Functions Menu Description DMX address of the machine, change the address with the UP and DOWN A001-A512 buttons and confirm the choice with ENTER. DMX operating mode of the machine, change the mode with the UP and CH10-CH73 DOWN buttons and confirm the choice with ENTER. - Page 14 MACHINE CCONTROL The device has 2 operating modes integrated: MASTER/INTERNAL SLAVE In DMX control, the machine is connected to an external controller that controls the machine via the DMX512 protocol depending on the number of channels selected in the DMX menu. By connecting multiple machines in cascade, the master slave function is enabled;...
-
Page 15: Default Settings
DEFAULT SETTINGS Press and hold the MENU button for 3 seconds to enter the Factory Settings. The Factory Settings is the menu that allows you to control the default parameters of the machine: LED brightness. Cooling settings. Protection temperature. We recommend keeping the default values. Press MENU for 3 seconds to exit the Factory Settings mode. - Page 16 DMX TABLE MODE 10 CH CHANNEL FUNCTION VALUE DESCRIPTION Dimmer 000-255 000-009 Open Strobe 000-255 010-255 Strobe 0-100% 000-255 000-255 000-255 000-255 000-001 NO Function Macro RGB 000-255 002-255 Macro RGB Macro Speed 000-255 Back Color 000-255 Back Dimmer 000-255 DMX TABLE MODE 4 CH CHANNEL FUNCTION...
- Page 17 Imported and distributed by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
