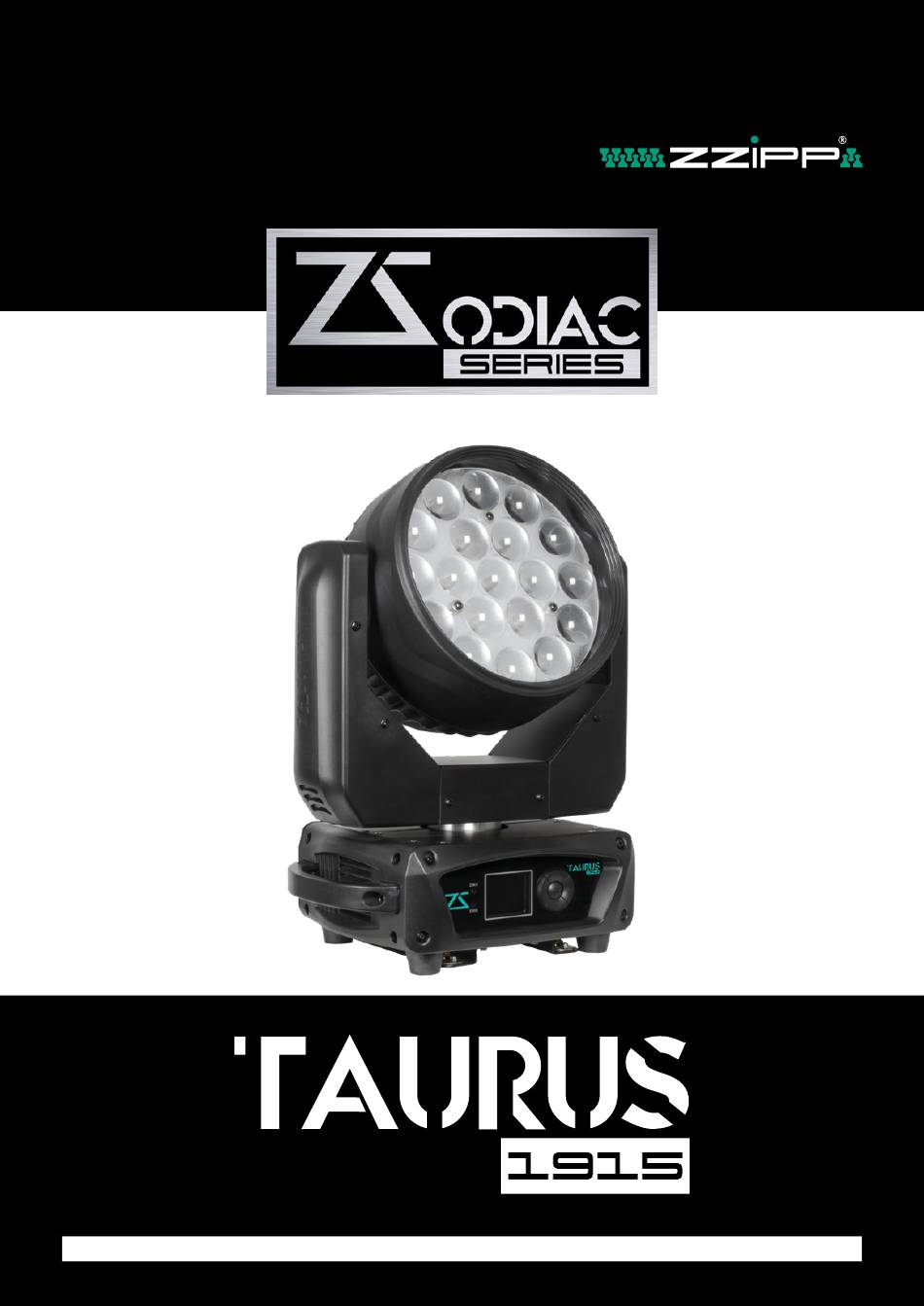

- Page 1 USER MANUAL MANUALE D’USO TESTA MOBILE WASH 19 x 15W - 19 x 15W WASH MOVING HEAD...
- Page 2 DISCLAIMER Per un utilizzo sicuro ed efficace di questo prodotto, leggere attentamente e completamente queste istruzioni prima di utilizzare questo prodotto. Questo manuale di istruzioni contiene informazioni importanti per l’installazione e l’uso. Si prega di installare e utilizzare secondo le istruzioni. Allo stesso tempo, conservare correttamente questo manuale di istruzioni per utilizzarlo in qualsiasi momento.
- Page 3 CARATTERISTICHE • Voltaggio: AC90-250V50/60Hz • Consumo energetico: 300 W • Sorgente luminosa: 19 LED da 15W RGBW • Intensità luminosa: 8400 Lux @5m /10° • Durata della sorgente luminosa 50000 ore • Display a colori con inversione automatica • Regolazione della tonalità del bianco caldo/freddo •...
- Page 4 COLLEGAMENTO CAVO SEGNALE Gli apparecchi di illuminazione sono dotati di prese XLR standard a 3 pin con ingresso e uscita DMX. Utilizzare un cavo di segnale specifico per DMX 512. Per linee superiori a 150m inserire un rigeneratore di segnale DMX. Collegare il segnale DMX all’uscita del controller all’ingresso del primo dispositivo e dall’uscita DMX del primo dispositivo all’ingresso DMX del secondo dispositivo e così...
- Page 5 INSTALLAZIONE Le lampade hanno la possibilitò di essere installate in posizione orizzontalmente, inclinata e appese a testa in giù. Prestare attenzione al metodo di installazione. Come mostrato in Figura, prima di posizionare la lampada è necessario accertarsi della stabilità del luogo di installazione. Quando si installa la sospensione inversa è necessario assicurarsi che la lampada non cada sul supporto.
- Page 6 PANNELLO DI CONTROLLO Esempio “Modifica indirizzo DMX” per descrivere l’uso dei tasti: se quella corrente non è l’interfaccia principale, premere il tasto “sinistra” (una o più volte) per tornare all’interfaccia principale nella schermata iniziale, premere il tasto “su” o “giù” per selezionare il pulsante “Impostazioni”.
- Page 7 MENU’ SETTINGS OPZIONI ISTRUZIONE 001-512 Imposta l’indirizzo DMX Run Mode DMX/Auto 1/Auto 2/Sound Channel Mode 22CH/34CH/50CH Invert Pan ON/OFF Invert Tilt ON/OFF Hall correction ON/OFF Encoder correction ON/OFF Signal Keep ON/OFF System Setup Screen Saver ON/OFF Invert Screen Auto/ON/OFF Update slave ON/OFF Language Chinese/EN...
- Page 8 DMX CHANNELS (16 CH) CHANNEL FUNCTION CH VALUE EFFECTS 000-255 Movimento PAN da 0-540° PAN FINE 000-255 Pan fine TILT 000-255 Movimento TILT da 0-240° TILT FINE 000-255 Tilt fine Pan/Tilt speed 000-255 Pan/Tilt speed Zoom 000-255 10 - 50° Dimmer 000-255 0-100% Dimmer lineare...
- Page 9 DMX CHANNELS (34 CH) CHANNEL FUNCTION CH VALUE EFFECTS 000-255 Movimento PAN da 0-540° PAN FINE 000-255 Pan fine TILT 000-255 Movimento TILT da 0-240° TILT FINE 000-255 Tilt fine Pan/Tilt speed 000-255 Pan/Tilt speed Zoom 000-255 10 - 50° Dimmer 000-255 0-100% Dimmer lineare...
- Page 10 Velocita Dell’Aura Pulse Mode 000-049 Nessuna Funzione 050-099 Effetti automatici 100-149 Auto Run 1 Utility Mode 150-199 Auto Run 2 200-250 Sound active 251-255 Reset Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
- Page 11 DISCLAIMER For your safe and effective use of this product, please read this instruction carefully and completely before you use this product. This instruction manual contains important information for installation and use. Please install and operate in accordance with the instructions.
- Page 12 FEATURES • Voltage: AC90-250V50/60Hz • Power Consumption: 300W • Light source: 19 15W RGBW LEDs • Light intensity: 8400 Lux @5m /10° • Light source life 50000 hours • Color display with automatic inversion • Warm/cool white tone adjustment • Motorized zoom 10°-50°...
- Page 13 SIGNAL CABLE CONNECTION Light fixtures feature standard DMX input and output 3-core XLR sockets. Use a shielded twisted-pair signal cable designed for DMX 512; The signal line is generally connected at 150 meters, and the DMX512 signal amplifier must be added for long distance signal transmission.
- Page 14 LUMINAIRE INSTALLATION Light fixtures can be placed horizontally, slanted, and hung upside down. Be sure to pay attention to the installation method when hanging diagonally and upside down. As shown in Figure 2, before positioning the lamp, it is necessary to ensure the stability of the installation site.
- Page 15 CONTROL PANEL The following takes “Modify DMX address code” as an example to describe the use of keys: if the current is not the main interface, press the “left” key (one or more times) to return to the main interface in the home screen, press the “up”...
- Page 16 MENU’ SETTINGS OPTIONS INSTRUCTIONS 001-512 Set the DMX address Run Mode DMX/Auto 1/Auto 2/Sound Channel Mode 22CH/34CH/50CH Invert Pan ON/OFF Invert Tilt ON/OFF Hall correction ON/OFF Encoder correction ON/OFF Signal Keep ON/OFF System Setup Screen Saver ON/OFF Invert Screen Auto/ON/OFF Update slave ON/OFF Language...
- Page 17 DMX CHANNELS (16 CH) CHANNEL FUNCTION CH VALUE EFFECTS 000-255 PAN movement from 0-540° PAN FINE 000-255 Fine bread TILT 000-255 TILT movement from 0-240° TILT FINE 000-255 Fine tilt Pan/Tilt speed 000-255 Pan/Tilt speed Zoom 000-255 10 - 50° Dimmer 000-255 0-100% Linear dimmer...
- Page 18 DMX CHANNELS (34 CH) CHANNEL FUNCTION CH VALUE EFFECTS 000-255 PAN movement from 0-540° PAN FINE 000-255 Fine bread TILT 000-255 TILT movement from 0-240° TILT FINE 000-255 Fine tilt Pan/Tilt speed 000-255 Pan/Tilt speed Zoom 000-255 10 - 50° Dimmer 000-255 0-100% Linear dimmer...
- Page 19 Aura Speed Pulse Mode 000-049 No Function 050-099 Automatic effects 100-149 Auto Run 1 Utility Mode 150-199 Auto Run 2 200-250 Sound active 251-255 Reset Imported and distributed by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
