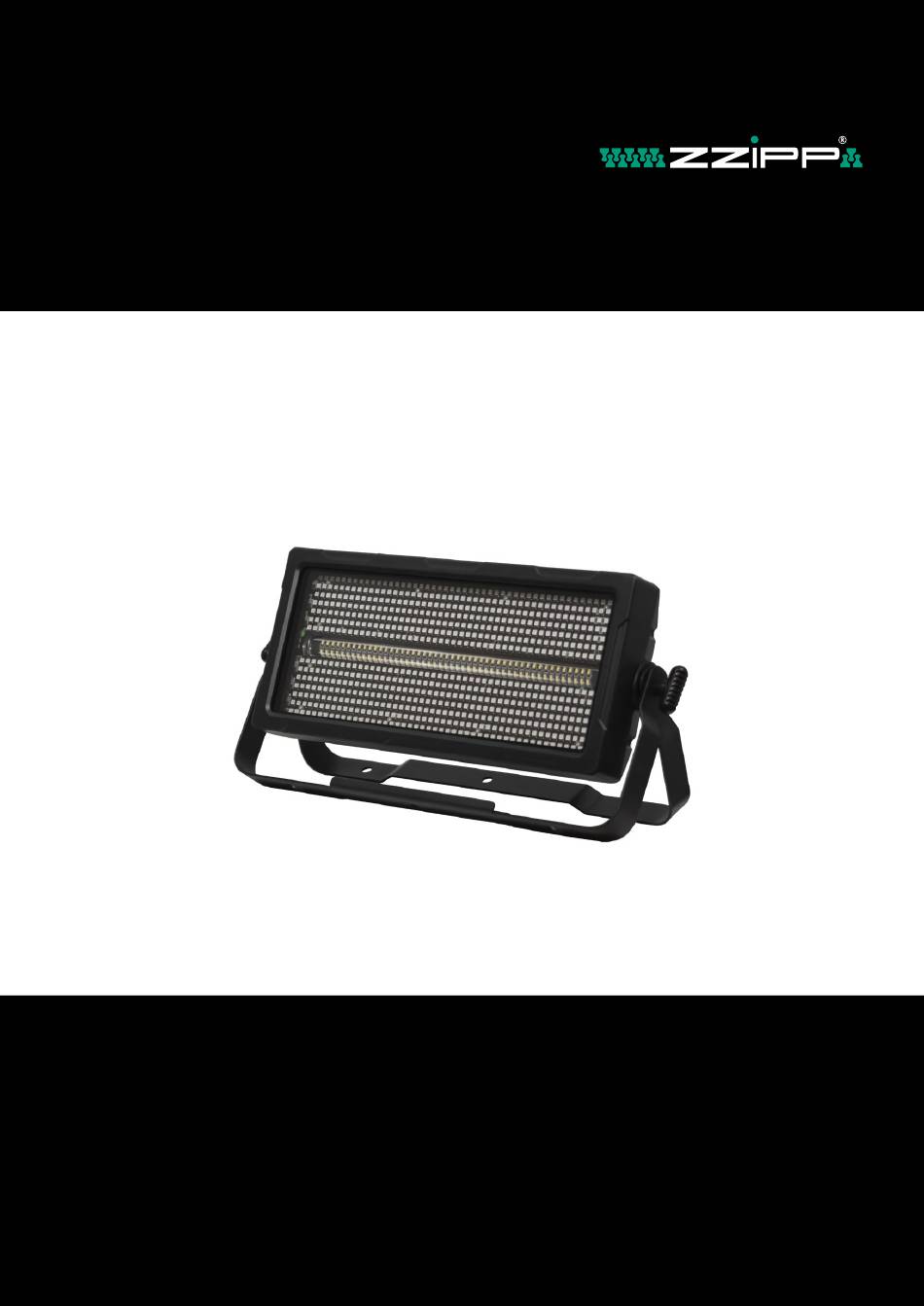

- Page 1 USER MANUAL MANUALE D’USO ZZEN400STR LUCE STROBOSCOPICA A LED CON 672 LED RGB E 96 LED BIANCHI LED STROBE LIGHT WITH 672 RGB LEDS AND 96 WHITE LEDS...
-
Page 2: Manutenzione
DISCLAIMER Per un utilizzo sicuro ed efficace di questo prodotto, leggere attentamente e completamente queste istruzioni prima di utilizzare questo prodotto. Questo manuale di istruzioni contiene informazioni importanti per l’installazione e l’uso. Si prega di installare e utilizzare secondo le istruzioni. Allo stesso tempo, conservare correttamente questo manuale di istruzioni per utilizzarlo in qualsiasi momento. - Page 3 CARATTERISTICHE • Voltaggio: AC100-240V 50/60Hz • Consumo energetico: 400 W • Sorgente luminosa: 672x0.25W RGB + 96x3W CREE LED • Stroboscopio: 0-20 volte/secondo, strobo elettronico • Angolo del fascio: 40° • Segnale di controllo: DMX512 • Numero di canali: 12/59 CH •...
-
Page 4: Installazione
COLLEGAMENTO CAVO SEGNALE Gli apparecchi di illuminazione sono dotati di prese XLR standard a 3 pin con ingresso e uscita DMX. Utilizzare un cavo di segnale specifico per DMX 512. Per linee superiori a 150m inserire un rigeneratore di segnale DMX. Collegare il segnale DMX all’uscita del controller all’ingresso del primo dispositivo e dall’uscita DMX del primo dispositivo all’ingresso DMX del secondo dispositivo e così... -
Page 5: Pannello Di Controllo
PANNELLO DI CONTROLLO Di seguito viene preso come esempio “Modifica codice indirizzo DMX” per descrivere l’uso dei tasti: se quella corrente non è l’interfaccia principale, premere il tasto “sinistra” (una o più volte) per tornare all’interfaccia principale nella schermata iniziale, premere il tasto “su” o “giù” per selezionare il pulsante “Impostazioni”. - Page 6 MENU’ OPZIONE ISTRUZIONI Indirizzo DMX della macchina 12Ch Imposta il funzionamento della macchina a12 canali DMX 59Ch Imposta il funzionamento della macchina a 59 canali DMX RUN Permette di impostare dei programmi prede- RUN 1-47 Work Run finiti della macchina, la cui velocià di esecuzione SPEED 0-100% viene gestita dal parametro SPEED R: 000-255...
- Page 7 CONTROLLO DELL MACCHINA Sono integrate nel dispositivo 2 modalità di funzionamento: MASTER/SLAVE INTERNO Nel controllo DMX la macchina viene collegata ad un controller esterno che controlla tramite il protocollo DMX512 la macchina a seconda del numero di canali selezionato nel menù...
- Page 8 TABELLA DMX MODO 1 12CH MODE CANALE FUNZIONE VALORE DESCRIZIONE Dimming 000-255 Dimmer generale da 0 a 100% 000-005 Strobo non in funzione strobo 006-255 Strobo da 0 a 100% R dimming 000-255 Dimmer Rosso da 0 a 100% G dimming 000-255 Dimmer Verde da 0 a 100% B dimming...
- Page 9 TABELLA DMX MODO 2 59CH MODE CANALE FUNZIONE VALORE DESCRIZIONE Dimming 000-255 Dimmer generale da 0 a 100% W1 Dimming 000-255 Dimmer del segmento 1 LED bianco alta luminosità W2 Dimming 000-255 Dimmer del segmento 2 LED bianco alta luminosità W3 Dimming 000-255 Dimmer del segmento 3 LED bianco alta luminosità...
- Page 10 Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
-
Page 11: Maintenance
DISCLAIMER For safe and effective use of this product, please read these instructions carefully and completely before using this product. This instruction manual contains important information for installation and use. Please install and use according to the instructions. At the same time, please keep this instruction manual properly for use at any time. Our company assumes no responsibility for damage to lighting fixtures or other performance due to people’s failure to follow instructions during installation, use or maintenance. - Page 12 CHARACTERISTICS • Voltage: AC100-240V 50/60Hz • Power Consumption: 400W • Light source: 672x0.25W RGB + 96x3W CREE LED • Stroboscope: 0-20 times/second, electronic strobe • Beam Angle: 40° • Control signal: DMX512 • Number of channels: 12/59 CH • Control mode: DMX512, master-slave, auto-run, RDM •...
-
Page 13: Signal Cable Connection
SIGNAL CABLE CONNECTION The luminaires are equipped with standard 3-pin XLR sockets with DMX input and output. Use a specific signal cable for DMX 512. For lines longer than 150m insert a DMX signal regenerator. Connect the DMX signal from the controller output to the input of the first device and from the DMX output of the first device to the DMX input of the second device and so on, until all devices are connected. -
Page 14: Control Panel
CONTROL PANEL The following is taken as an example “Change DMX address code” to describe the use of the buttons: if the current one is not the main interface, press the “left” button (one or more times) to return to the main interface on the home screen, press the “up”... - Page 15 MENU’ OPTION INSTRUCTIONS DMX address of the machine 12Ch Sets the operation of the machine with 12 DMX channels 59Ch Sets the operation of the machine with 59 DMX channels RUN Allows you to set predefined machine pro- RUN 1-47 Work Run grams, whose execution speed is managed by the SPEED 0-100%...
-
Page 16: Machine Control
MACHINE CONTROL 2 operating modes are integrated into the device: INTERNAL MASTER/SLAVE In DMX control the machine is connected to an external controller which controls the machine via the DMX512 protocol depending on the number of channels selected in the DMX menu. - Page 17 DMX MODE TABLE 1 12CH MODE CHANNEL FUNCTION VALUE DESCRIPTION Dimming 000-255 General dimmer from 0 to 100% 000-005 Strobe not working strobo 006-255 Strobe from 0 to 100% R dimming 000-255 Red Dimmer from 0 to 100% G dimming 000-255 Green Dimmer from 0 to 100% B dimming...
- Page 18 DMX MODE 2 TABLE 59CH MODE CHANNEL FUNCTION VALUE DESCRIPTION Dimming 000-255 General dimmer from 0 to 100% W1 Dimming 000-255 Segment dimmer with 1 high brightness white LEDs W2 Dimming 000-255 Segment dimmer with 2 high brightness white LEDs W3 Dimming 000-255 Segment dimmer with 3 high brightness white LEDs...
- Page 19 Imported and distributed by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
