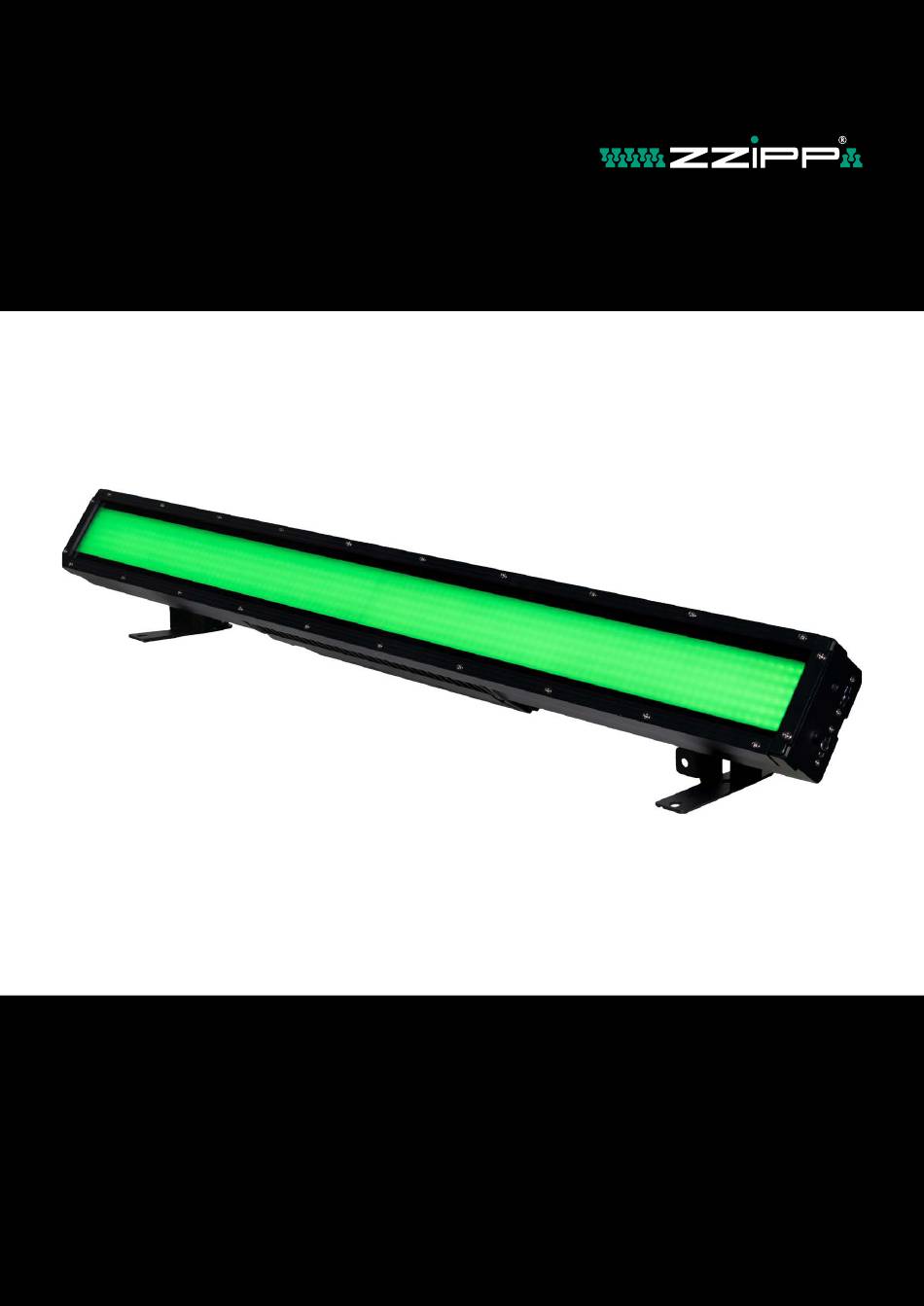

USER MANUAL
MANUALE D'USO
SCORPIO350
BARRA STROBOSCOPICA A LED CON 672 LED RGB E 112 LED BIANCHI
LED BAR STROBE LIGHT WITH 672 RGB LEDS AND 112 WHITE LEDS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCORPIO350 and is the answer not in the manual?

Questions and answers

Related Manuals for Zzipp SCORPIO350

Summary of Contents for Zzipp SCORPIO350

  • Page 1 USER MANUAL MANUALE D’USO SCORPIO350 BARRA STROBOSCOPICA A LED CON 672 LED RGB E 112 LED BIANCHI LED BAR STROBE LIGHT WITH 672 RGB LEDS AND 112 WHITE LEDS...

  • Page 2: Manutenzione

    DISCLAIMER Per un utilizzo sicuro ed efficace di questo prodotto, leggere attentamente e completamente queste istruzioni prima di utilizzare questo prodotto. Questo manuale di istruzioni contiene informazioni importanti per l’installazione e l’uso. Si prega di installare e utilizzare secondo le istruzioni. Allo stesso tempo, conservare correttamente questo manuale di istruzioni per utilizzarlo in qualsiasi momento.
  • Page 3 CARATTERISTICHE • Voltaggio: AC100-240V 50/60Hz • Consumo energetico: 700 W • Sorgente luminosa: 672x0.5W RGB + 112x3W CREE LED • Stroboscopio: 0-20 volte/secondo, strobo elettronico • Frost dimmerabile • Angolo del fascio: 120° • Segnale di controllo: DMX512 • Numero di canali: 7 / 15 / 17 / 33 / 70 / 112 / 117 CH •...

  • Page 4: Installazione

    COLLEGAMENTO CAVO SEGNALE Gli apparecchi di illuminazione sono dotati di prese XLR standard a 3 pin con ingresso e uscita DMX. Utilizzare un cavo di segnale specifico per DMX 512. Per linee superiori a 150m inserire un rigeneratore di segnale DMX. Collegare il segnale DMX all’uscita del controller all’ingresso del primo dispositivo e dall’uscita DMX del primo dispositivo all’ingresso DMX del secondo dispositivo e così...

  • Page 5: Pannello Di Controllo

    PANNELLO DI CONTROLLO Di seguito viene preso come esempio “Modifica codice indirizzo DMX” per descrivere l’uso dei tasti: se quella corrente non è l’interfaccia principale, premere il tasto “menu” (una o più volte) per tornare all’interfaccia principale nella schermata iniziale, premere il tasto “su” o “giù” per selezionare il pulsante “Impostazioni”.
  • Page 6 MENU’ • Se il menù dovesse risultare bloccato procedere nel seguente modo: premere in sequenza MODE - UP - DOWN - ENTER OPZIONE ISTRUZIONI Indirizzo DMX della macchina 7Ch Imposta il funzionamento a 7 canali 117Ch Imposta il funzionamento a117 canali Keep In caso di interruzione del canale DMX man- tiene gli ultimi valori validi.
  • Page 7 CONTROLLO DELL MACCHINA Sono integrate nel dispositivo 2 modalità di funzionamento: MASTER/SLAVE INTERNO Nel controllo DMX la macchina viene collegata ad un controller esterno che controlla tramite il protocollo DMX512 la macchina a seconda del numero di canali selezionato nel menù...
  • Page 8 FUNZIONAMENTO DMX A 7 CANALI CANALE FUNZIONE 000-255 000-255 000-255 000-255 Dimmer 000-255 Dimmer Fine 000-255 Frost 000-255 FUNZIONAMENTO DMX A 15 CANALI CANALE FUNZIONE 000-255 000-255 000-255 000-255 Color Macro (RGB) 000-255 Dimmer 000-255 Dimmer Fine 000-255 Strobe Duration 000-255 Da breve a lungo Strobe Speed...
  • Page 9 FUNZIONAMENTO DMX A 17 CANALI CANALE FUNZIONE R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 2 (RGB) 000-255 0 - 100% G Zona 2 (RGB) 000-255 0 - 100% B Zona 2 (RGB)
  • Page 10 FUNZIONAMENTO DMX A 33 CANALI CANALE FUNZIONE R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 2 (RGB) 000-255 0 - 100% G Zona 2 (RGB) 000-255 0 - 100% B Zona 2 (RGB)
  • Page 11 FUNZIONAMENTO DMX A 70 CANALI CANALE FUNZIONE Dimmer 000-255 0 - 100% 000-005 Open 006-127 Strobe 0 - 100% Strobe (RGB) 128-130 Open 131-250 Random Strobe 0 - 100% 251-255 Open 000-005 Open 006-127 Strobe 0 - 100% Strobe (W) 128-130 Open 131-250...
  • Page 12 FUNZIONAMENTO DMX A 112 CANALI CANALE FUNZIONE R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 32 (RGB) 000-255 0 - 100% G Zona 32 (RGB) 000-255 0 - 100% B Zona 32 (RGB)
  • Page 13 FUNZIONAMENTO DMX A 117 CANALI CANALE FUNZIONE Dimmer 000-255 0 - 100% Strobe Duration 000-255 Da breve a lungo Strobe Speed 000-255 Da lento a veloce 000-005 Open 006-050 Slow open - Fast close 051-100 Fast open - Slow close Strobe 101-150 Slow open - Slow close...
  • Page 14 Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...

  • Page 16: Maintenance

    DISCLAIMER For safe and effective use of this product, please read these instructions carefully and completely before using this product. This instruction manual contains important information for installation and use. Please install and use according to the instructions. At the same time, please keep this instruction manual properly for use at any time. Our company does not assume any responsibility for damage to lighting fixtures or other performances due to failure to follow the instructions by people during installation, use or maintenance.
  • Page 17 CHARACTERISTICS • Voltage: AC100-240V 50/60Hz • Power consumption: 700W • Light source: 672x0.5W RGB + 112x3W CREE LED • Strobe: 0-20 times/second, electronic strobe • Frost dimmable • Beam angle: 120° • Control signal: DMX512 • Number of channels: 7 / 15 / 17 / 33 / 70 / 112 / 117 CH •...

  • Page 18: Signal Cable Connection

    SIGNAL CABLE CONNECTION The luminaires are equipped with standard 3-pin XLR sockets with DMX input and output. Use a specific signal cable for DMX 512. For lines longer than 150m insert a DMX signal regenerator. Connect the DMX signal from the controller output to the input of the first fixture and from the DMX output of the first fixture to the DMX input of the second fixture and so on, until all fixtures are connected.

  • Page 19: Control Panel

    CONTROL PANEL The following example uses “Change DMX Address Code” to describe the use of the buttons: if the current interface is not the main interface, press the “menu” button (one or more times) to return to the main interface in the initial screen, press the “up”...
  • Page 20 MENU’ • If the menu is blocked, proceed as follows: • press MODE - UP - DOWN - ENTER in sequence OPTION INSTRUCTIONS DMX address of the machine 7Ch Set 7-channel operation 117Ch Set 117-channel operation Keep In case of DMX channel interruption it keeps the last valid values.

  • Page 21: Machine Check

    MACHINE CHECK There are 2 operating modes integrated into the device: MASTER/INTERNAL SLAVE In DMX control, the machine is connected to an external controller that controls the machine via the DMX512 protocol depending on the number of channels selected in the DMX menu.
  • Page 22 7 CHANNEL DMX OPERATION CHANNEL FUNCTION 000-255 000-255 000-255 000-255 Dimmer 000-255 Dimmer Fine 000-255 Frost 000-255 15 CHANNEL DMX OPERATION CHANNEL FUNCTION 000-255 000-255 000-255 000-255 Color Macro (RGB) 000-255 Dimmer 000-255 Dimmer Fine 000-255 Strobe Duration 000-255 From short to long Strobe Speed 000-255 From slow to fast...
  • Page 23 17 CHANNEL DMX OPERATION CHANNEL FUNCTION R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 2 (RGB) 000-255 0 - 100% G Zona 2 (RGB) 000-255 0 - 100% B Zona 2 (RGB)
  • Page 24 33 CHANNEL DMX OPERATION CHANNEL FUNCTION R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 2 (RGB) 000-255 0 - 100% G Zona 2 (RGB) 000-255 0 - 100% B Zona 2 (RGB)
  • Page 25 70 CHANNEL DMX OPERATION CHANNEL FUNCTION Dimmer 000-255 0 - 100% 000-005 Open 006-127 Strobe 0 - 100% Strobe (RGB) 128-130 Open 131-250 Random Strobe 0 - 100% 251-255 Open 000-005 Open 006-127 Strobe 0 - 100% Strobe (W) 128-130 Open 131-250 Random Strobe 0 - 100%...
  • Page 26 112 CHANNEL DMX OPERATION CHANNEL FUNCTION R Zona 1 (RGB) 000-255 0 - 100% G Zona 1 (RGB) 000-255 0 - 100% B Zona 1 (RGB) 000-255 0 - 100% R Zona 32 (RGB) 000-255 0 - 100% G Zona 32 (RGB) 000-255 0 - 100% B Zona 32 (RGB)
  • Page 27 117 CHANNEL DMX OPERATION CHANNEL FUNCTION Dimmer 000-255 0 - 100% Strobe Duration 000-255 From short to long Strobe Speed 000-255 From slow to fast 000-005 Open 006-050 Slow open - Fast close 051-100 Fast open - Slow close Strobe 101-150 Slow open - Slow close 151-200...
  • Page 28 Imported and distributed by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
