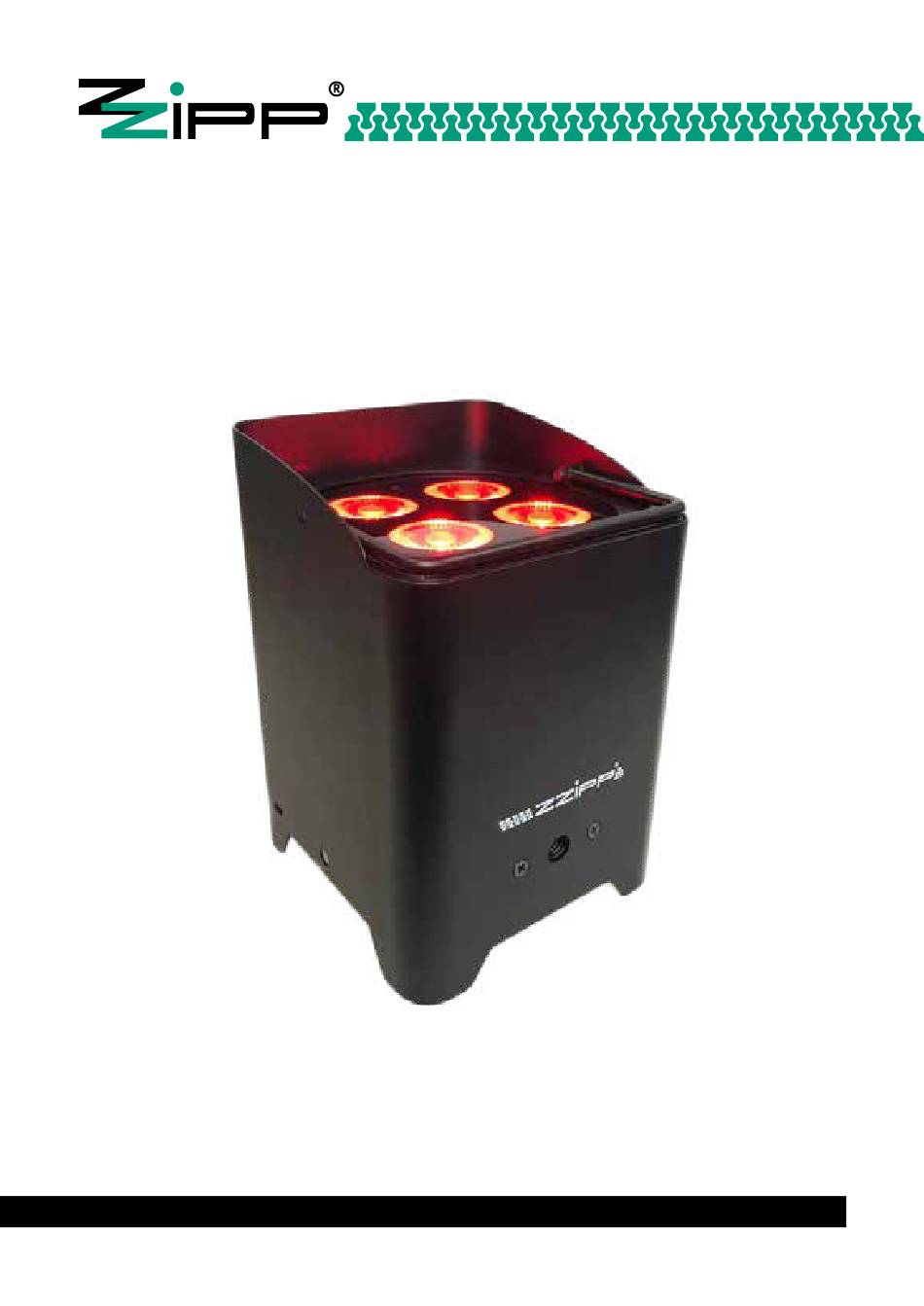

- Page 1 Z Z LU X 4 10 B AT MANUALE D’USO USER MANUAL PAR RGBW A BATTERIA RICARICABILE...
- Page 2 Safety Instructions Istruzioni di sicurezza This product guide contains important information Questa guida contiene informazioni importanti about the safe installation and use of this product. sull’installazione e l’uso di questo prodotto. Si prega Please read and follow these instructions careful- di leggere e seguire attentamente queste istruzioni e ly and keep this manual in a safe place for future conservare questo manuale per riferimenti futuri.
- Page 3 Product Overview Panoramica del Prodotto ZZLUX410BAT is a battery powered led luminaire with ZZLUX410BAT è un PAR led a batteria con ricevitore wireless DMX receiver. This luminaire features 4 su- DMX wireless. Questo apparecchio è dotato di 4 led per bright RGBW 4-in1 led, and can create unlimited RGBW 4-in1 ad alta luminosità...
- Page 4 Display Comandi Display 1. Menu To select the programming functions 1. Menu Per selezionare le funzioni di programma- 2. Up Scroll “UP” through the menu increase the zione value of the current function 2. Su scorre l’elenco dei menu verso l’alto / per au- 3.
-
Page 5: Fixture Dimensions
1. Ground 1. Ground 2. Battery Fuse F5A 250V 2. Fusibile della batteria F5A 250V 3. Power Switch 3. Interruttore di accensione 4. DMX Input 4. DMX Input 5. DMX Output 5. DMX Output 6. Fuse F3 15A 250V 6. Fusibile F3 15A 250V 7. -
Page 6: Fixture Temperature
Fixture Temperature Temperatura del dispositivo The fixture has temperature protection function. You L’apparecchio ha una protezione termica. can easily check fixture temperature via led È possibile controllare facilmente la temperatura del display menu. faro tramite l’apposito menù. When fixture temperature is higher than 65 degrees, Quando la temperatura del dispositivo è... -
Page 7: Reset Fixture
Battery Fuse Fusibile della batteria The fixture battery fuse (5A) is removed during Per motivi di sicurezza durante il trasporto viene transport for safety reasons. Before switching on your rimosso il fusibile della batteria (5A). Prima di accen- fixture, please put back the fuse to fuse holder at the dere l’apparecchio si prega di reinstallare il fusibile. -
Page 8: Struttura Del Menù
Menù Navigation Struttura del Menù Set the DMX address Impostazione dell’indirizzo DMX Addr d001 from 001 to 512 da 001 a 512 d512 Set the number of DMX channels Imposta il numero di canali DMX CHAn Which device should use Che il dispositivo deve utilizzare 4, 6 or 11 channels. -
Page 9: Dmx Addressing
DMX Addressing Indirizzamento DMX Each fixture must be given a DMX address so that Ad ogni apparecchiatura deve essere assegnato un the correct fixture responds to the correct control indirizzo DMX in modo che risponda ai segnali inviati signals. dal controller. This DMX address is the channel number from which Questo indirizzo DMX è... -
Page 10: Dmx Control Mode
DMX Control Mode Tabella Controlli DMX Channel Mode Channel Function Value 0-255 Green 0-255 4 Channels Blue 0-255 White 0-255 0-255 Green 0-255 Blue 0-255 6 Channels White 0-255 Dimmer 0-255 0-10 no function Strobe 11-255 Slow to Fast 0-255 Green 0-255 Blue... - Page 11 TAB.2 0-10 No function 11-30 R: 100% G: 0-100% B: 0 31-50 R: 100%-0 G: 100% B: 0 51-70 R: 0 G: 100% B: 0-100% 71-90 R: 0 G: 100%-0 B: 100% 91-110 R: 0-100% G: 0 B: 100% 111-130 R: 100% G: 0 B: 100%-0...
-
Page 12: Master/Slave Mode
TAB.4 0-10 No function 11-40 RGB Fading 41-70 CMY Fading 71-100 RGBW Fading Preset programs 101-130 RGBWCMY fading 131-160 RGB Color changing 161-190 CMY Color changing 191-220 RGBW Color changing 221-255 RGBWCMY Color changing Master/Slave Mode Modo Master/Slave Through the connection via XLR cable it is possible to Tramite il collegamento via cavo XLR è... - Page 13 Auto Run Mode Modo Auto Run This device has preset color mixing programs. Questo disposittivo ha dei programmi preimpostati di To activate automatic color change: cambio colore. Press Menu until the entry: Per attivare il cambio colore automatico: Premere Menù fino alla voce: ProG ProG and press ENTER, scroll up the menu with the UP key...
-
Page 14: Wireless Dmx Operation
Wireless DMX operation Modalità Wireless DMX This device can be controlled via the wireless DMX Questo dispositivo può essere controllato tramite il system. sistema DMX wireless. The available controllers are: I controller disponibili sono: ZZDMXLINK200 ZZDMXLINK200 ZZDMXLINK400 ZZDMXLINK400 First the transmitter must be associated with the Per prima cosa il trasmettitore va associato ai fari. -
Page 15: Remote Control
Remote Control Telecomando To activate remote control press the menu button Per attivare il controllo da telecomando premere il until displaying: pulsante menù fino a visualizzare: press ENTER and press the UP / DOWN buttons until premere ENTER e agire sui pulsanti UP/DOWN fino a the display shows: visualizzare sul display: Confirm with ENTER... -
Page 16: Maintenance
Maintenance Manutenzione Periodically check that the mechanical part and the Controllare periodicamente che la parte meccanica e electrical part are in good condition. la parte elettrica siano in buono stato. Check that the luminous flux emission lenses are Controllare che le lenti di emissione del flusso lumi- always clean, if necessary use a soft cloth with glass noso siano sempre pulite eventualmente utilizzare cleaner to clean them. - Page 17 La dichiarazione di conformità in forma com- The declaration of conformity in the form pleta è reperibile presso la società: complete can be found at the company: Zzipp Group S.p.a. Zzipp Group S.p.a. o disponibile on line al sito: or available online at the site: zzippgroup.com...
