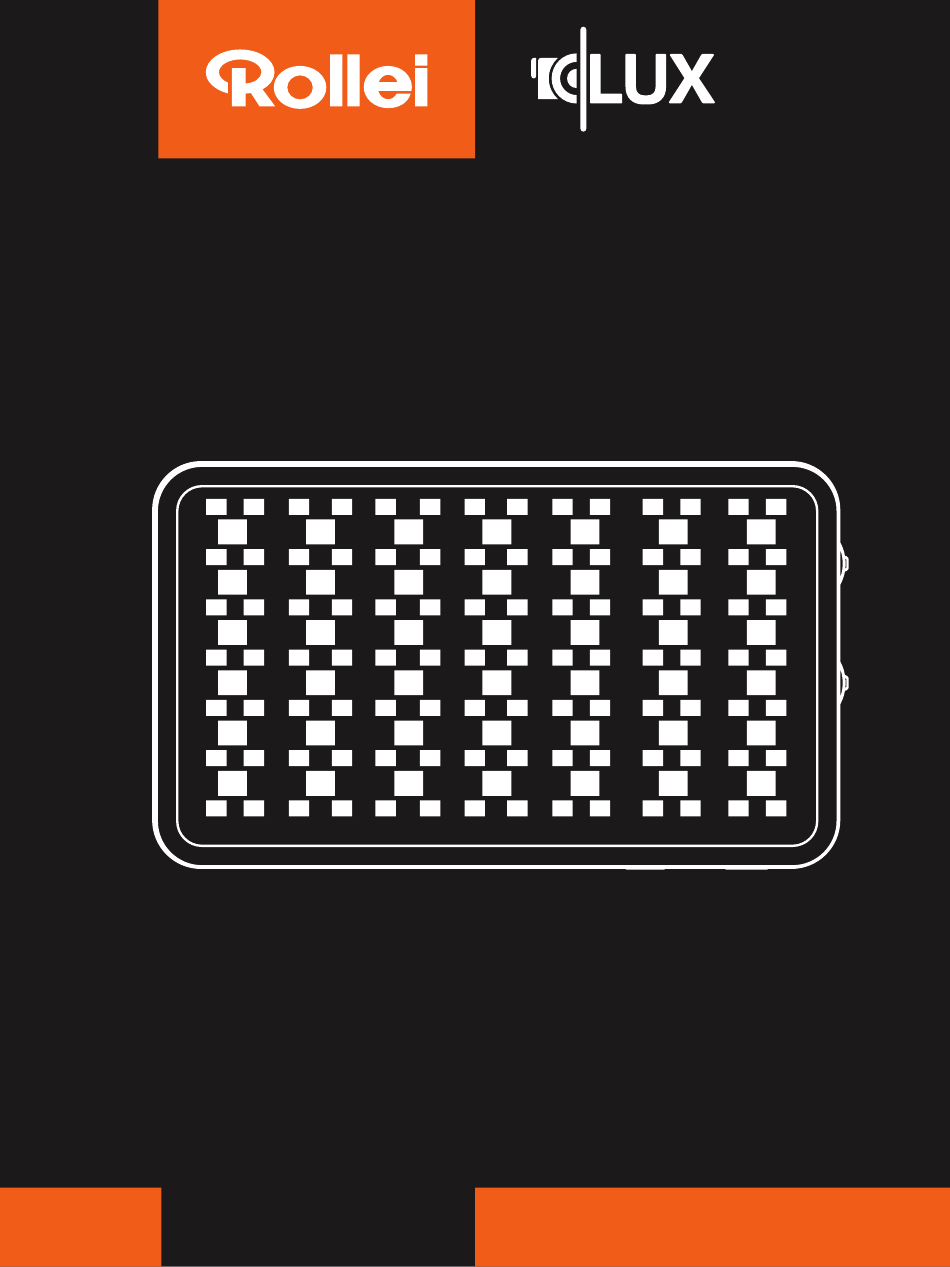

- Page 1 LUX Compact RGB Anleitung auf Deutsch Manual in English www.rollei.de...
-
Page 2: Table Of Contents
Inhalt Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . 4 Bestimmungsgemäßer Gebrauch . - Page 3 Content Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . 20 Intended use .
-
Page 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch . Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf . Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung . Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden . -
Page 5: Sicherheitshinweise
Sicherheitshinweise – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose oder des USB-Eingangs mit den Angaben auf dem Typenschild auf der Rückseite des Produkts übereinstimmt . – Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist oder wenn das Kabel defekt ist . - Page 6 Sicherheitshinweise – Halten Sie den Akku fern von Kindern und Tieren, offenem Feuer und Flüssigkeiten und setzen Sie ihn nicht Temperaturen höher als 50 °C aus . Beachten Sie darüber hinaus die Hinweise zur Pflege des Akkus in dieser Bedienungsanleitung . –...
-
Page 7: Warnhinweise Für Akkus
Sicherheitshinweise Hinweis: Nur zur Beleuchtung für fotografische Zwecke . Nicht für die dauerhafte Raumbeleuchtung geeignet . Warnhinweise für Akkus – Demontieren, schlagen oder durchstechen Sie den Akku nicht, achten Sie darauf, den Akku nicht kurzzuschließen . Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus . Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt . -
Page 8: Vorsichtsmaßnahmen
– Bitte lassen Sie das Produkt von einem autorisierten Kunden- dienst überprüfen, falls ein Problem auftritt . Es ist Ihnen nicht gestattet, das Produkt bei Fehlfunktionen zu demontieren . Andernfalls erlischt Ihre Garantie . Lieferumfang – Rollei LUX Compact RGB – Cold-Shoe-Adapter – USB-C-Kabel – Bedienungsanleitung DEUTSCH... -
Page 9: Produktübersicht
Produktübersicht Ein-/Aus-/Modus-Taste App-Pairing-Taste USB-C-Anschluss Farbtemperatur-Einstellrad (CT) Helligskeits-Einstellrad (DIM) 1/4-Zoll-Anschluss Cold-Shoe-Anschluss Display... -
Page 10: Bedienung
. Der Akku ist komplett aufgeladen, wenn alle Leuchten der digitalen Akkuanzeige durchgängig leuchten . Hinweise: – Zum Laden des Rollei LUX Compact RGB dürfen keine Quick- und/ oder Super-Charger genutzt werden, sondern lediglich Netzteile mit maximal DC 5,0 V / 2,0 A . - Page 11 Bedienung CCT-Modus Drahtlose Verbindung Akkustand Farbtemperatur Helligkeit – Drehen Sie das Farbtemperatur-Einstellrad [4] nach oben oder unten, um die Farbtemperatur zwischen 2 .500 und 9 .000 K einzustellen . – Drehen Sie das Helligskeits-Einstellrad [5] nach oben oder unten, um die Helligkeit zwischen 0 und 100 % einzustellen . HSI-/RGB-Modus Wenn Sie sich im CCT-Modus befinden, drücken Sie kurz auf die Modus-Taste, um in den HSI-/RGB-Modus zu wechseln .
- Page 12 Bedienung Effekt-Modus Wenn Sie sich im HSI-/RGB-Modus befinden, drücken Sie kurz auf die Ein-/Aus-/Modus-Taste [1], um in den Effekt-Modus zu wechseln . Drahtlose Verbindung Akkustand Frequenz Effekt Helligkeit – Drücken Sie kurz das Farbtemperatur-Einstellrad [4], um zwi- schen den Effekten zu wechseln . –...
-
Page 13: App-Verbindung
Szene über das „+“ . *Die Bluetooth -Wortmarke und Logos sind eingetragene Warenzeichen der ® Bluetooth SIG, Inc . und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz . Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber . - Page 14 Verbinden mit der App 6 . Klicken Sie auf „Gerät hinzufügen“, danach auf „Neues Gerät“ . DEUTSCH...
- Page 15 Verbinden mit der App 7 . Wählen Sie das gewünschte Licht aus und klicken Sie auf „Zur Szene hinzufügen“ . 8 . Sollte eine Verbindung nicht sofort zu Stande kommen, wählen Sie erneut das Gerät wie in Schritten 6 und 7 beschrieben aus und drücken Sie parallel die App-Pairing-Taste [2] für Drahtlos- Ver bindung am Gerät .
- Page 16 Verbinden mit der App Hier können Sie die App downloaden: Erhältlich im Änderungen von Design » und technischen Daten blei- ben vorbehalten und bedürfen keiner Ankündigung . DEUTSCH...
-
Page 17: Technische Daten
Ca . 180 Min . Anschlüsse USB-C-Anschluss, USB-A-Anschluss, 2x 1/4-Zoll-Anschluss, Cold-Shoe-An- schluss, Cold-Shoe-Adapter mit 1/4-Zoll- Anschluss Betriebstemperatur -10 – 50 °C Maße | Gewicht 11,5 x 6,8 x 1,6 cm | 125 g Lieferumfang LUX Compact RGB, Cold-Shoe-Adapter, USB-C-Kabel, Bedienungsanleitung... -
Page 18: Entsorgung
Entsorgung Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen (anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) . Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen . -
Page 19: Konformität
Konformität Hiermit erklärt die Rollei GmbH & Co . KG, dass der Funkanlagentyp „Rollei LUX Compact RGB“ der Richtlinie 2014/53/EU entspricht . Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www .rollei .de/egk/luxcompactrgb Rollei GmbH & Co . KG... -
Page 20: Before The First Use
Before the First Use Please read the operating instructions and the safety instructions carefully before using the device for the first time . Keep the opera- ting instructions together with the device for future use . If you pass on the device to a third party, this manual is part of the device and must be supplied with the device . -
Page 21: Safety Instructions
Safety Instructions – Only connect the product if the mains voltage of the socket or the USB input corresponds to the information on the type plate on the back of the product . – Do not use the product if it is visibly damaged or if the cable is defective . - Page 22 Safety Instructions – Do not use or store the device at high temperatures or in closed rooms with direct sunlight and do not charge the battery during this time . The product should no longer be used at ambient temperatures of more than 50 °C . –...
-
Page 23: Battery Warnings
Battery Warnings – Do not disassemble, hit or puncture the battery, be careful not to short-circuit the battery . Do not expose the battery to places with high temperatures . Do not continue to use the battery if it leaks or expands . –... -
Page 24: Precautions
. You are not permitted to dismantle the product if it malfunctions . Otherwise your guarantee will be void . What‘s in the Box – Rollei LUX Compact RGB – Cold shoe adapter – USB-C cable –... -
Page 25: Product Overview
Product Overview On/off/mode button App paring button USB-C connection Color temperature setting wheel (CT) Brightness setting wheel (DIM) 1/4-inch connection Cold shoe connection Display... -
Page 26: Operation
Notes: – No quickchargers and/or superchargers may be used to charge the Rollei LUX Compact RGB, only power adapters with a maxi- mum of DC 5 .0 V / 2 .0 A . – Please use only the USB cable included in the package to charge the device . - Page 27 Operation CCT Mode Wireless connection Battery level Colour temperature Brightness – Turn the color temperature setting wheel [4] up or down to set the colour temperature between 2,500 and 9,000 K . – Turn the brightness setting wheel [5] up or down to set the brightness between 0 and 100 % .
- Page 28 Operation Effect Mode If you are in HSI/RGB mode, briefly press the on/off/mode button [1] to switch to effect mode . Wireless connection Battery status Frequency Effect level Brightness – Briefly press the color temperature setting wheel [4] to switch between the effects .
-
Page 29: App Connection
*The Bluetooth word mark and logos are registered trademarks of the ® Bluetooth SIG, Inc . and any use of such marks by Rollei is under licence . Other trademarks and trade names are the property of their respective owners . - Page 30 Connect with the App 6 . Click ”Add Device“, then click ”New Device“ . ENGLISH...
- Page 31 Connect with the App 7 . Select the desired light and click on ”Add to scene“ . 8 . If a connection is not established immediately, select the device again as described in steps 6 and 7 and press the App paring button [2] for wireless connection on the device at the same time .
- Page 32 Connect with the App You can download the app here: Download on the Design and technical » data are subject to change without notice . ENGLISH...
-
Page 33: Technical Data
1/4-inch connection Operating temperature -10 – 50 °C Dimensions | Weight 11 .5 x 6 .8 x 1 .6 cm | 125 g What‘s in the box LUX Compact RGB, cold shoe adapter, USB-C cable, user manual... -
Page 34: Disposal
Disposal Dispose of the packaging according to its type. Use the local possibilities for collecting paper, cardboard and other materials . (Applicable in the European Union and other European countries with systems for the separate collection of recyclable materials .) Devices that are marked with this symbol must not be disposed of with household waste! You are legally obliged to dispose of old devices separately from to dis-... -
Page 35: Conformity
Conformity Rollei GmbH & Co . KG hereby declares that the device ”Rollei LUX Compact RGB“ complies with Directive 2014/53/EU The full text of the EU Declaration of Conformity is available at the following Internet address: www .rollei .com/egk/luxcompactrgb Rollei GmbH & Co . KG... - Page 36 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 28565 www.rollei.com...
