Summary of Contents for Rollei Lion Rock Traveler Pro

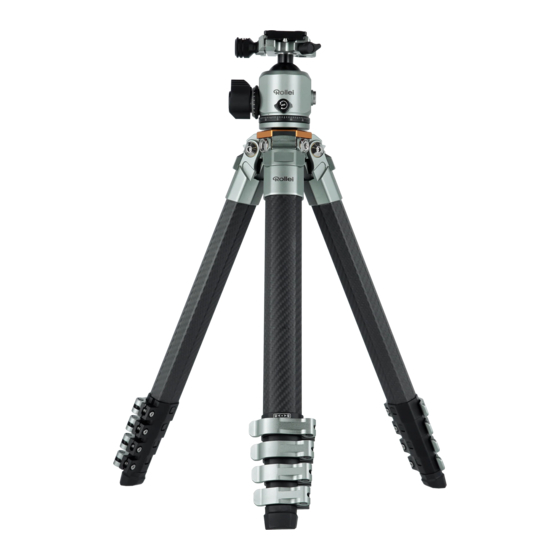

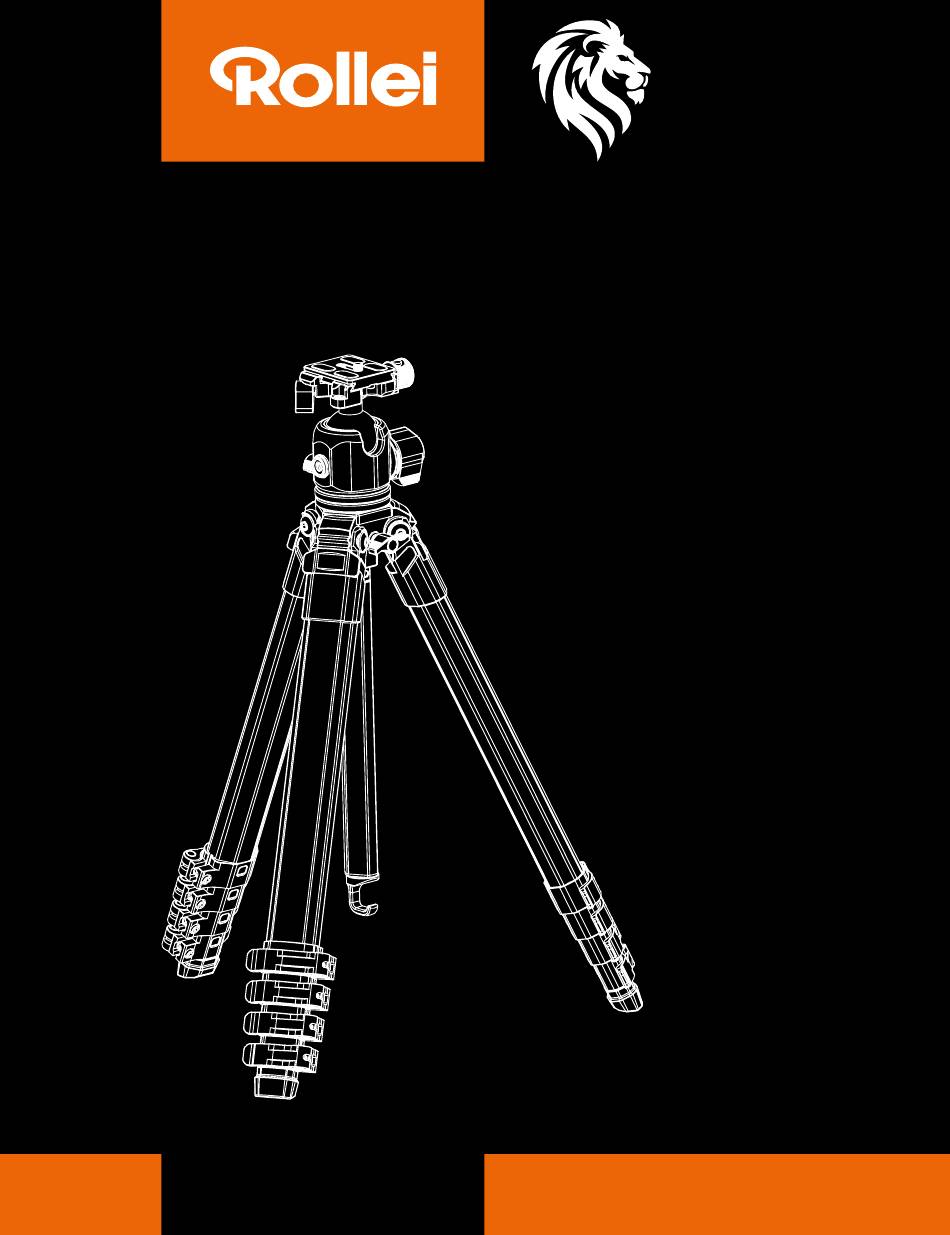

- Page 1 Lion Rock Traveler Pro inkl. Stativkopf / incl. Tripod Head ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Page 2: Table Of Contents
Inhalt Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Produktübersicht Kugelkopf . - Page 3 Content Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Product Overview Ball Head .
-
Page 4: Produktübersicht
Produktübersicht Danke, dass Sie sich für unsere Produkte entschieden haben! Vor der Verwen- dung bitte sorgfältig durchlesen . Produktübersicht Kugelkopf Basisplatte Basis Sicherungsmechanismus 1/4-Zoll-Schraube Schnellwechselplatte Wasserwaage Arretierschraube der Basisplatte Schnellwechselplatte 12 12 Anti-Rutsch-Rille Panorama-Basis- Kugel-Gelenk Verriegelungs-Knopf Dämpfungs-Knopf 1/4-Zoll-Gewinde Hauptverriegelungsschraube Basis-Verriegelungs-Knopf DEUTSCH... -
Page 5: Schnellwechselplatte Nutzen
Schnellwechselplatte nutzen 1 . Lösen Sie die Arretierschraube der Basisplatte [3] .Drücken Sie dazu zusätz- lich den Sicherungsmechanismus der Schnellwechselplatte [2] herunter, um die Basisplatte [1] komplett öffnen zu können . 2 . Richten Sie die Schnellwechselplatte [11] wie im Bild dargestellt aus . 3 . -
Page 6: Einstellung Der Dämpfung
Einstellung der Dämpfung 1 . Installieren Sie Ihre Kamera auf dem Kugelkopf . 2 . Lösen Sie die Hauptverriegelungsschraube A (Abb . 1) und schwenken Sie die Kameraplattform vorsichtig, bis Sie die gewünschte Bewegungsempfindlich- keit gefunden haben . 3 . Ziehen Sie dann den Dämpfungs-Knopf B heraus (Abb . 1) und drehen Sie ihn im Uhrzeigersinn, bis die beiden Stopper sich treffen (Abb . -
Page 7: Verwendung Des Panorama-Basis-Verriegelungsknopf
Einstellung der Dämpfung Dämpfung lösen Hinweis: Halten Sie das Gerät mit einer Hand fest und führen Sie diesen Vorgang mit der anderen Hand durch, um eine Beschädigung des Geräts zu vermeiden . 1 . Ziehen Sie den Dämpfungs-Knopf [6] heraus (Abb . 1) und lassen Sie ihn los, wenn er gegen den Uhrzeigersinn in die entsprechende Position gedreht ist . -
Page 8: Produktübersicht Stativ
Produktübersicht Stativ 3/8-Zoll-Schraube Versteckter Schraubenschlüssel Winkelverriegelung Haken Antirotations-Schraube Mittelsäulen-Verriegelungsknopf Klappverschlüsse Gummifüße / Spikes Lösen Festziehen DEUTSCH... -
Page 9: Winkeleinstellung
Winkeleinstellung Halbautomatische Winkeleinstellung: Ziehen Sie die Winkelverriegelung [3] heraus bis sie sich fixiert . Stellen Sie das Bein auf den maximalen Winkel ein, die Winkelverriegelung [3] springt automatisch zurück in die Einrastung . Bewegen Sie das Bein dann in den gewünschten, kleineren Winkel, bis es automatisch einrastet . -
Page 10: Umbau Der Mittelsäule
Umbau der Mittelsäule – Entfernen Sie den Schraubenschlüssel, der mit der Mittelsäule magnetisch festgehalten wird (Abb . 1) . – Richten Sie den Schraubenschlüssel mit der Schraubenrotation aus und drehen Sie (Abb . 2) . – Trennen Sie die Enden der Mittelsäule (Abb . 3) . –... -
Page 11: Technische Daten
Technische Daten Lion Rock Pro Stativ inkl. Stativkopf Material Carbon Beinsegmente Minimale Höhe 17,2 cm Maximale Höhe 159 cm Maximale Arbeitshöhe 137 cm Packmaß 50 cm Gewicht 1,86 kg Maximale Traglast 20 kg Lion Rock Pro Stativkopf Kugel-Durchmesser 7,6 cm Basis-Höhe 9,5 cm Gewicht... -
Page 12: Product Overview
Product Overview Thank you for choosing our products! Please read carefully before use . Product Overview Ball Head Base plate Base Safety mechanism quick-release 1/4 inch screw plate Spirit level Locking screw of the base plate Quick-release plate 12 12 Anti-slip groove Panorama base locking button Ball joint... -
Page 13: Using The Quick-Release Plate
Using the Quick-Release Plate 1 . Loosen the locking screw of the base plate [3] . Also press down the Safety mechanism quick-release plate [2] to be able to open the base plate [1] completely . 2 . Align the quick-release plate [11] as shown in the picture . 3 . -
Page 14: Setting The Damping
Setting the Damping 1 . Install your camera on the ball head . 2 . Loosen the main locking screw A (Fig . 1) and carefully swivel the camera platform until you have found the desired movement sensitivity . 3 . Then pull out the damping button B (Fig . 1) and turn it clockwise until the two stoppers meet (Fig . -
Page 15: Using The Panoramic Base Locking Button
Setting the Damping Release the damping Note: Hold the appliance firmly with one hand and carry out this procedure with the other hand to avoid damaging the appliance . 1 . Pull out the damping button [6] (Fig . 1) and release it when it is turned anti- clockwise to the corresponding position . -
Page 16: Product Overview Tripod
Product Overview Tripod 3/8-inch screw Hidden wrench Angle lock Hook Anti-rotation screw Centre column locking button Flip locks Rubber feet / spikes Loosen Tighten ENGLISH... -
Page 17: Angle Adjustment
Angle Adjustment Semi-automatic angle adjustment: Pull out the angle lock [3] until it clicks into place . Set the leg to the maximum angle; the angle lock [3] will automatically snap back into the notch . Move the leg to the desired smaller angle until it automatically locks . Pull out the angle locking [3] to change the leg angle . -
Page 18: Converting The Center Column
Converting the Center Column 1 . Remove the wrench that is magnetically held in the center column (Fig . 1) . 2 . Align and rotate with the screw rotation (Fig . 2) . 3 . Separate the ends of the center column (Fig . 3) . 4 . -
Page 19: Technical Data
Technical Data Lion Rock Pro tripod with tripod head Material Carbon Sections Minimum height 17 .2 cm Maximum height 159 cm Maximum working height 137 cm Pack size 50 cm Weight 1 .86 kg Maximum load capacity 20 kg Lion Rock Pro tripod head Ball diameter 7 .6 cm Base height... - Page 20 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 23068 www.rollei.com...
