4. Hardware Installation

Bitte beachten Sie die folgenden Installationshinweise. Da es große Unterschiede zwischen den
PCs gibt, können wir Ihnen nur eine allgemeine Anleitung zum Anschluss des EX-6164 geben. Im
Zweifelsfall ziehen Sie bitte das Handbuch Ihres Computers zu Rate.
1. Installieren Sie die EX-6164 an der Wand oder mit dem optionalen DIN-Hutschienen-Kit auf
einer 35 mm DIN-Hutschiene.
2. Bitte verbinden Sie den EX-6164 über ein RJ45-Ethernet-CAT-5/6-Patchkabel mit Ihrem
Netzwerk.
3. Verbinden Sie Ihre seriellen Endgeräte mit den 9 Pin D-SUB Steckern des EX-6164.
4. Schließen Sie nun das im Lieferumfang enthaltene 12-V-Netzteil an die dafür vorgesehene
Buchse des EX-6164 an. Alternativ besteht die Möglichkeit, den EX-6164 Geräteserver über
den Terminalblock an ein bereits vorhandenes DIN-Rail-Netzteil (+5 V bis +24 VDC)
anzuschließen.
5. Die LED-Anzeige gibt Ihnen Aufschluss über den Status des Geräteservers (siehe Seite 4).
© Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved

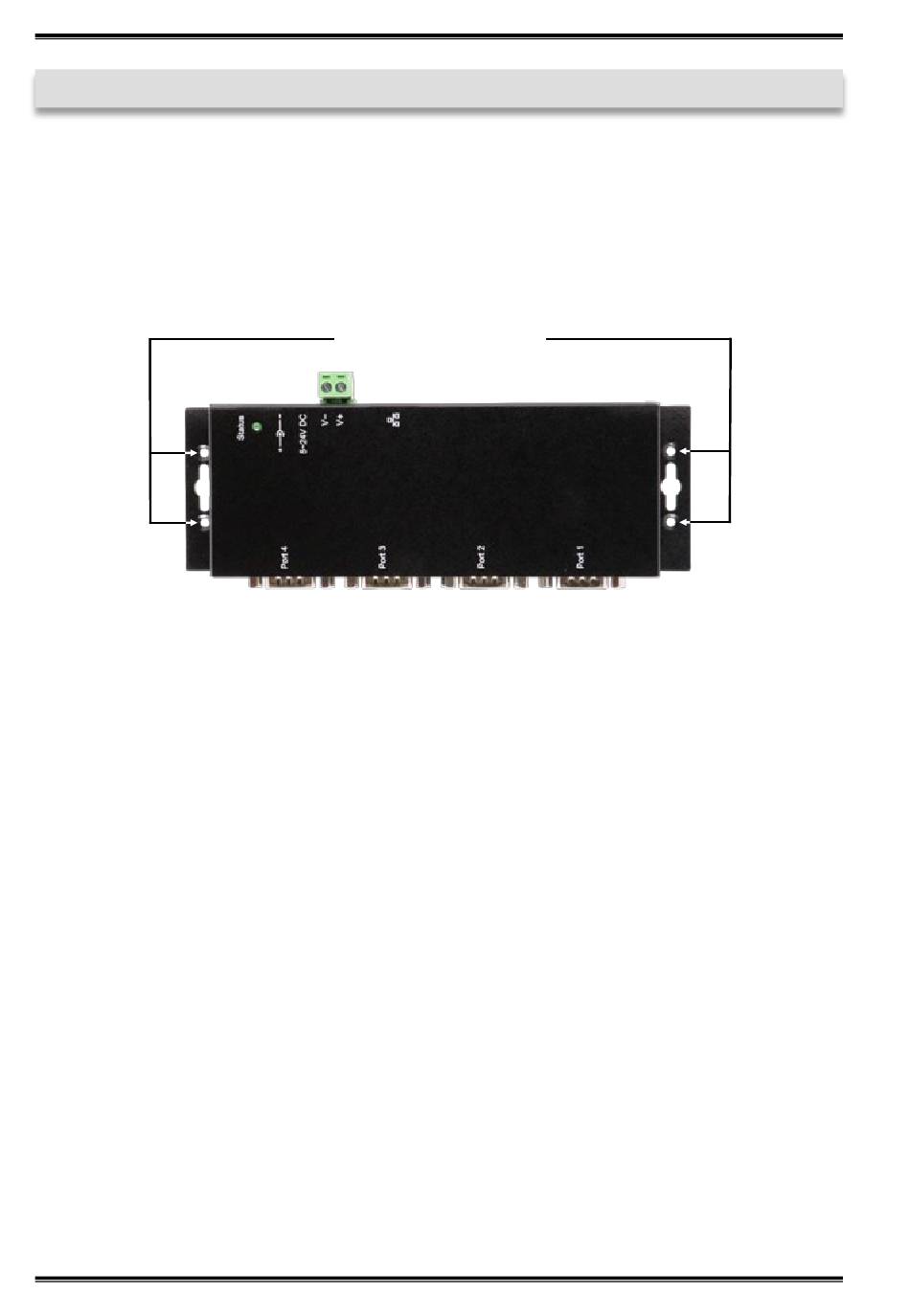

Löcher für Wandmontage
6
EX-6164
