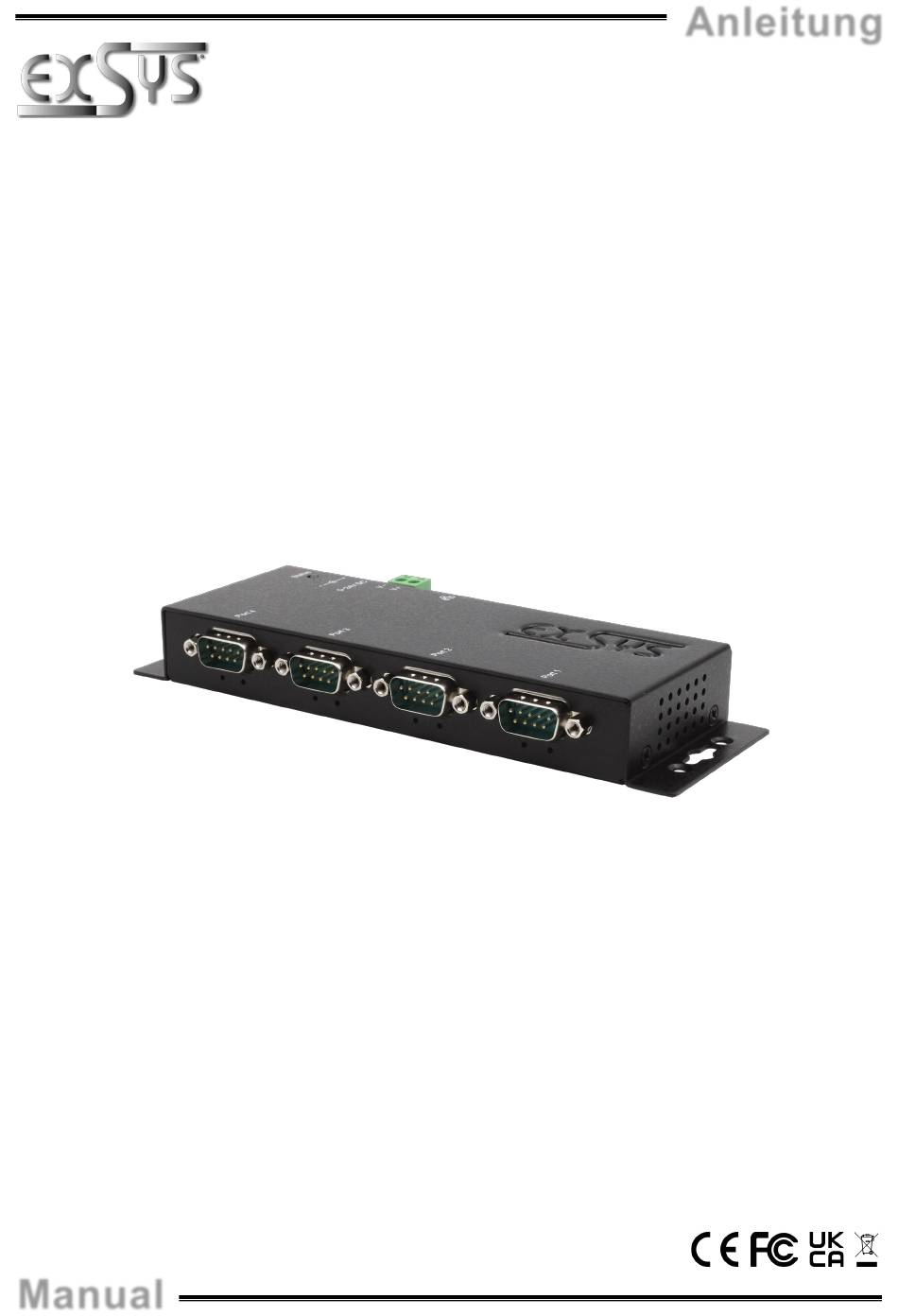

Manual
EX-6164
Serieller Geräteserver 4x RS-232
nur für Windows Betriebssysteme
Serial Device Server 4x RS-232
for Windows operating systems only
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.0 / 10.10.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Advertisement
Related Manuals for Exsys EX-6164
Summary of Contents for Exsys EX-6164
- Page 1 Serieller Geräteserver 4x RS-232 nur für Windows Betriebssysteme Serial Device Server 4x RS-232 for Windows operating systems only Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
- Page 2 Direct connection via Socket Port (Peer-to-Peer-Modus) ··············································· 28-29 System Management ·································································································· 29 Settings via SDS Administrator ····················································································· 30 UDP and TCP ports ·························································································· 31 Cleaning ········································································································· 31 10. Technical Information ························································································ 32 Technical Drawing ···························································································· 32 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 3 15KV ESD-Schutz für alle seriellen Signale • Unterstützt 5V auf Pin 9 über seriellen Anschluss • Spannungseingang 5V~24V DC 2. Lieferumfang Bevor Sie den EX-6164 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6164 • Netzteil (12V/3A) •...
- Page 4 Die serielle Schnittstelle sendet Daten Grün (rechts) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Grün (links) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 5 +5V bis +24V DC-Buchse / T-Block: ACHTUNG! Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! Achten Sie auf die richtige Polung, ein falsch angeschlossenes Netzteil kann Ihre Hardware zerstören! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 6 4. Hardware Installation Bitte beachten Sie die folgenden Installationshinweise. Da es große Unterschiede zwischen den PCs gibt, können wir Ihnen nur eine allgemeine Anleitung zum Anschluss des EX-6164 geben. Im Zweifelsfall ziehen Sie bitte das Handbuch Ihres Computers zu Rate.
- Page 7 Bitte beachten Sie, dass eine Änderung dieser Einstellung nur erforderlich ist, wenn tatsächlich +5V für das Peripheriegerät benötigt werden. Für normale Anwendungen dürfen die Jumper nicht verändert werden (Position DIS), um eine Beschädigung Ihrer Geräte zu vermeiden. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 8 Sollten Sie die vom DHCP-Server zugewiesene IP-Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben, um sich im Gerät anzumelden. Die EXSYS Serial Device Server (CUDS) Administrator Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch...
- Page 9 Deutsch 6. EDS Serial Device Server Administrator Der EX-6164 wird standardmäßig im DHCP-Modus ausgeliefert und benötigt zur Konfiguration eine IP-Adresse. Die IP-Adresse wird normalerweise automatisch von einem DHCP-Server (z.B. Ihrem Router) zugewiesen. Zur Ermittlung der IP-Adresse muss die EXSYS UDS Administrator Software installiert werden.
- Page 10 Server zu aktualisieren, um die Konsistenz zu gewährleisten. Rufen Sie dazu am besten das Konfigurationsprogramm Ihres Geräteservers auf, nehmen Sie die erforderlichen Änderungen an den Einstellungen vor und kehren Sie anschließend zum automatischen Hinzufügen zurück. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 11 Sollten Sie die IP-Adresse des DHCP-Servers kennen, können Sie diese alternativ auch direkt im Browser eingeben, um sich am Gerät anzumelden. Konfigurieren Sie den Geräteserver für Ihre Anwendung. Übernehmen Sie die Einstellungen mit einem Klick auf "Save Changes". © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 12 Geben Sie den Standort an, der angibt, wo sich der Server physisch befindet. Netzwerk einrichten: Konfigurieren Sie die Netzwerkeinstellungen, einschließlich DHCP, IP, Subnetzmaske und Gateway-Adresse. Danach speichern Sie die Einstellungen mit „Save Changes“ © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 13 Einstellungen exportieren. Sie können die Einstellungen in einer Datei ändern und dann importieren, um die Einstellungen zu aktualisieren. Diese Funktion ist nützlich, wenn Sie die Einstellungen für andere Device Server duplizieren möchten. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 14 Geben Sie im Login-Fenster das Passwort ein (werkseitig: "admin"). Im nachfolgenden Fenster können Sie dieselben Einstellungen vornehmen, wie im webbasierten Konfigurationsmenü. Um die Änderungen zu übernehmen, klicken Sie bitte auf "Submit". © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 15 Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 16 0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +5V bis +24V Abmessung: 179.0 x 59.5 x 23.0 mm Gewicht: 304g 11. Technische Zeichnung © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 17 EX-6164 English 1. Description The EX-6164 is a device server that connects devices with an RS-232 port to an Ethernet network. These include, for example, POS systems, barcode readers, sensors, measuring devices, weighing systems, CNC controls and PLCs. The EX-6164 works only with Windows operating systems and provides a virtual COM port (VCOM) that allows you to migrate your serial application to new devices without changing the software.
- Page 18 Off: The Serial Port is not sending out any data RXD LED Blinking: The Serial Port is receiving data Green (left) Off: The Serial Port is not receiving any data © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 19 Only for use with the power supply unit supplied or another compliant power supply unit! +V -V Pay attention to the correct polarity, an incorrectly connected power supply unit can destroy your hardware! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 20 EX-6164. If anything is unclear, please refer to your computer system's user manual. 1. Install the EX-6164 on the wall or on a 35mm DIN-Rail using the optional DIN-Rail kit. Holes for wall installation 2.
- Page 21 Caution! Only change this setting if +5V is really needed for the peripheral device. For normal applications, do not change the jumpers (position DIS), otherwise your equipment will be damaged! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 22 RS232 Configuration: • Please install the EXSYS Serial Device Server (CUDS) Administrator software (download below) as administrator (right-click, ‘Run as administrator’). Then restart the computer. • As soon as you have connected to the server (details can be found on the following pages), you can access the device by clicking the ‘Open in Browser’...
- Page 23 English 6. UDS Serial Device Server Administrator The EX-6164 is delivered in DHCP mode by default and requires an IP address for configuration. The IP address is normally assigned automatically by a DHCP server (e.g. your router). To determine the IP address, the EXSYS UDS Administrator software must be installed. This can be downloaded on page 22.
- Page 24 Device Server as well to ensure consistency. The best way to do this is to call up the configuration program of your device server, make the necessary changes to the settings and then return to automatic addition. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 25 In the following window you can configure the Device Server for your application. After finishing the necessary changes, click Save Changes to apply them. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 26 Specify the location, which indicates where the server is physically located. Set up network: Configure the network settings, including DHCP, IP, subnet mask and gateway address. Then save the settings with "Save Changes". © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 27 You can change the settings in a file and then import them to update the settings. This function is useful if you want to duplicate the settings for other device servers. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 28 “Configure in App” Enter the password in the login window (factory setting: “admin”). In the following window, you can make the same settings as in the web-based configuration menu To apply the changes, please click on “Submit” © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 29 In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 30 Storage Temperature: -4° to 167° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: +5V to +24V Size: 179.0 x 59.5 x 23.0 mm Weight: 304g 11. Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
