EX-6164

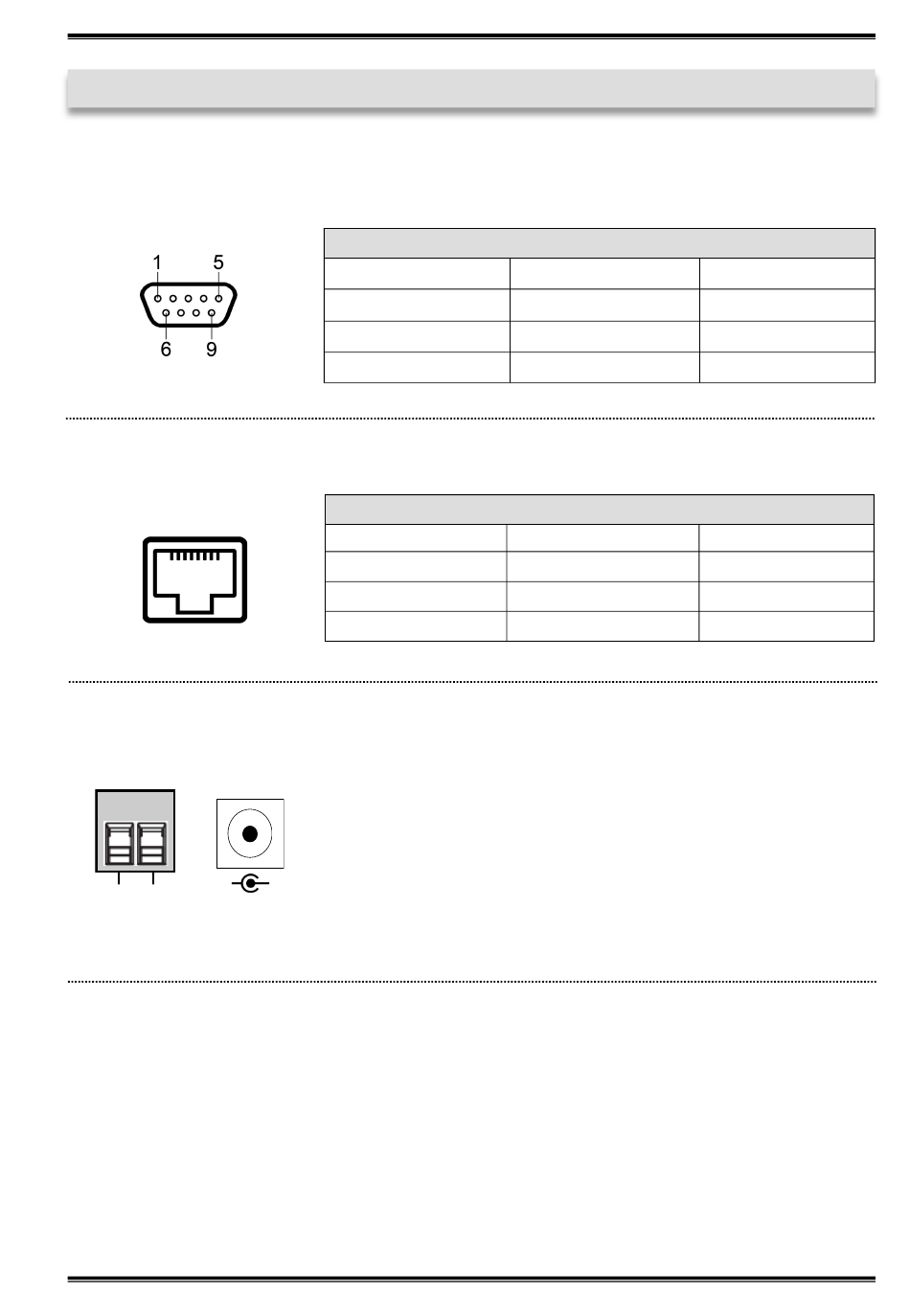

3. Aufbau, Anschlüsse & LEDs
3.2 Anschlüsse
DB 9M (RS-232):
Ethernet:
12345678
+5V bis +24V DC-Buchse / T-Block:
-
+V
-V
© Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved
Seriell 9 Pin D-SUB Stecker (RS-232)
Pin
Signal
1
DCD
2
RXD
3
TXD
RJ45 Anschluss
Pin
Signal
1
BI_DA+
2
BI_DA-
3
BI_DB+
ACHTUNG!
Nur zur Verwendung mit dem im Lieferumfang enthaltenen
oder einem anderem konformen Netzteil!
+
Achten Sie auf die richtige Polung, ein falsch angeschlossenes
Netzteil kann Ihre Hardware zerstören!
Pin
Signal
4
DTR
5
GROUND
6
DSR
Pin
Signal
4
BI_DC+
5
BI_DC-
6
BI_DB-
5
Deutsch
Pin
Signal
7
RTS
8
CTS
9
(Power)
Pin
Signal
7
BI_DD+
8
BI_DD-
