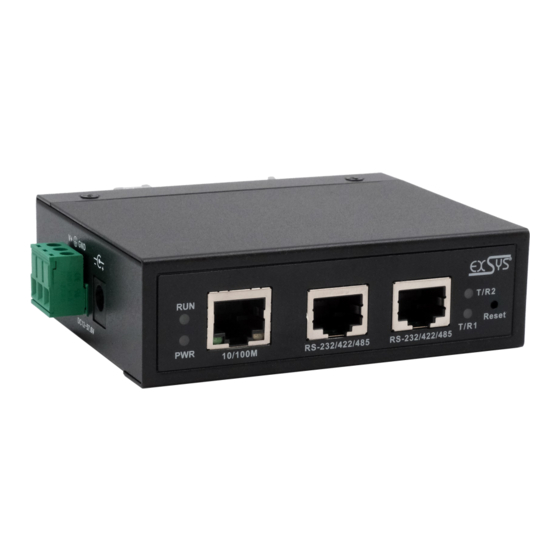

Exsys EX-61002 Series Manual

Device server 4x rs-232/422/485
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

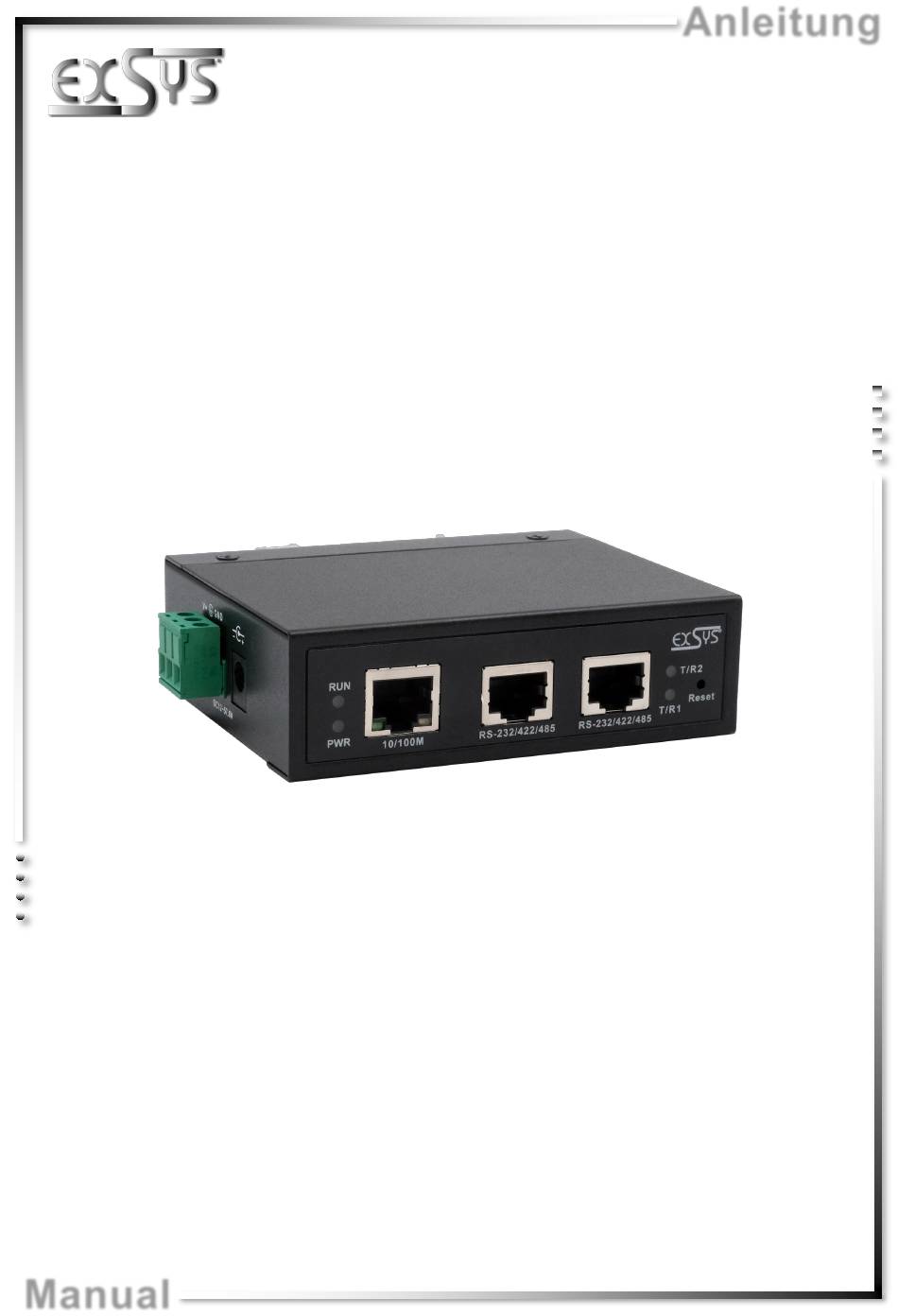

Manual
EX-61002
Serieller Geräteserver
4x RS-232/422/485
Serial Device Server
4x RS-232/422/485
Anleitung
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.0 / 01.06.23

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EX-61002 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Exsys EX-61002 Series

Summary of Contents for Exsys EX-61002 Series

  • Page 1 Anleitung EX-61002 Serieller Geräteserver 4x RS-232/422/485 Serial Device Server 4x RS-232/422/485 Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch Vers. 1.0 / 01.06.23 Manual...

  • Page 2: Table Of Contents

    Hardware Installation ·························································································· 19 Configuration of the Device Server ········································································ 20 VCOM Utility ······························································································· 21-23 Server Settings ···························································································· 23-27 Cleaning ·········································································································· 28 Technical Information ························································································· 28 Technical Drawing ····························································································· 28 © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 3: Beschreibung

    Bevor Sie den EX-61002 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-61002 • 2x RJ45 zu DB9 Adapterkabel 20 cm • Netzteil (12V/1A) • DIN-Rail Kit (vormontiert) • Kurzanleitung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 4: Aufbau, Anschlüsse & Leds

    Aus: Das Gerät ist ausgeschaltet Ständig an: Server startet auf Grün Blinken: Server ist bereit Aus: Server ist nicht bereit Blinken: Datenübertragung an der seriellen Schnittstelle T/R1 & T/R2 Grün Aus: Keine Datenübertragung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 5 Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! +12V bis +48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an der Gehäuseerde an, dadurch kann Ihre Hardware zerstört werden! Gehäuseerde © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 6: Hardware Installation

    12V Buchse des EX-61002 an. Alternativ kann der EX-61002 Geräteserver auch über den Terminalblock an ein vorhandenes DIN-Rail Netzteil 12-48 VDC angeschlossen werden. 5. Anhand der LED-Anzeige sehen Sie den Status des Geräteservers (siehe Seite 4). © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 7: Konfiguration Des Geräteservers

    Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die Virtual COM Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.ch oder www.exsys.de Suchen nach:...

  • Page 8: Vcom Utility

    Deutsch EX-61002 6. VCOM Utility Für virtuelle COM-Anwendungen wird auf der EXSYS Webseite ein VCOM-Dienstprogramm zur Verfügung gestellt (Download siehe Seite 7). Wichtig! Bitte führen Sie das Installationsprogramm mit Rechtsklick „Als Administrator ausführen“ aus! Nach Beenden der Installation starten Sie den Rechner neu.
  • Page 9 6. VCOM Utility 2. Zuordnung der COM-Ports: Um den virtuellen COM-Anschluss zu erstellen und dem seriellen Gerät zuzuordnen, klicken Sie auf COM Mapping > Add COM > OK COM2&COM3 wurden nun hinzugefügt © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 10: Servereinstellungen

    Anmeldedaten lauten: User Name: admin Password: admin Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 11 EX-61002 Deutsch 7. Servereinstellungen 1. Server Settings Zeigt den Servernamen und Netzwerk-Verbindungseinstellungen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 12 Geräts übereinstimmen), Standardeinstellung ist none Flow Control None, CTS/RTS sind wählbar Timeout time Zeitlimit bei fehlender/fehlerhafter Übermittlung (bei Bedarf, Standard ist 20) Frame length Länge eines Datenpakets (bei Bedarf, Standard ist 200) © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 13 EX-61002 Deutsch 7. Servereinstellungen 3. Operation Mode Settings - Betriebsarten Legen Sie die gewünschte Betriebsart der seriellen Schnittstellen fest. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 14 Gerät zerstört werden. Für fehlerhaft ausgeführte Upgrades wird jede Haftung abgelehnt. 5. Security Settings - IP Filter Settings Begrenzen Sie den Zugriff auf den Geräteserver indem Sie berechtigte IP-Adressbereiche festlegen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 15: Reinigung

    Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 16: Technische Daten

    -40° bis 85° Celsius Lagertemperatur: -40° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +12-48V Abmessung: 100 x 85 x 30 mm Gewicht: 250g 10. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 17: Description

    Before you integrate the EX-61002 into your network, you should first check the contents of the delivery: • EX-61002 • 2x RJ45 to DB9 adapter cable 20 cm • Power Supply (12V/1A) • DIN-Rail Kit (pre-assembled) • Quick Start Guide © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 18: Layout, Connections & Led's

    Green Blinking: Server is ready for end devices Off: Server is not ready Blinking: Serial port data transmission T/R1 & T/R2 Green Off: No data transmission on the serial port © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 19: Connections & Led's

    Only for use with the power supply unit included in the scope of delivery or another compliant power supply unit! +12V to +48V T-Block: ATTENTION! Never connect power to the enclosure earth, this can destroy your hardware! enclosure earth © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 20: Hardware Installation

    EX-61002. Alternatively, you can connect the EX-61002 device server to an existing DIN-Rail power supply unit 12-48 VDC via the terminal block. 5. The LED display shows the status of the device server (see page 17). © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 21 For the Virtual COM Utility go to: www.exsys.ch/en or www.exsys.de/en Search for: EX-61002 Alternatively you can scan the QR Code on the right: © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 22: Vcom Utility

    English EX-61002 6. VCOM Utility For virtual COM applications, a VCOM utility is provided on the EXSYS website (download see page 20). Important! Please run the installation programme by right-clicking "Run as administrator"! After completing the installation, restart the computer.
  • Page 23 2. Assignment of COM-Ports: To create the virtual COM port and assign it to the serial device, click COM Mapping > Add COM > OK COM2&COM3 have now been added © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 24: Server Settings

    User Name: admin Password: admin If you know the IP address assigned by the DHCP server, you can also enter it directly into your browser and log in to the unit. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 25 EX-61002 English 7. Server Settings 1. Server Settings Shows the server name and network connection settings. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 26 Flow Control None, CTS/RTS can be selected Timeout time Time limit for missing/incorrect transmission (if required, default is 20) Frame length Length of Frame (if required, default is 200) © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 27 EX-61002 English 7. Servereinstellungen 3. Operation Mode Settings Set up the desired operating mode of the serial interfaces. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
  • Page 28 We cannot accept any responsibility for incorrectly executed updates. 5. Security Settings - IP Filter Settings Limit access to the device server by setting authorised IP address ranges. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 29: Cleaning

    In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...

  • Page 30: Technical Information

    -40° to 185° Fahrenheit Storage Temperature: -40° to 185° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: +12-48V Size: 100 x 85 x 30 mm Weight: 250g 10. Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
