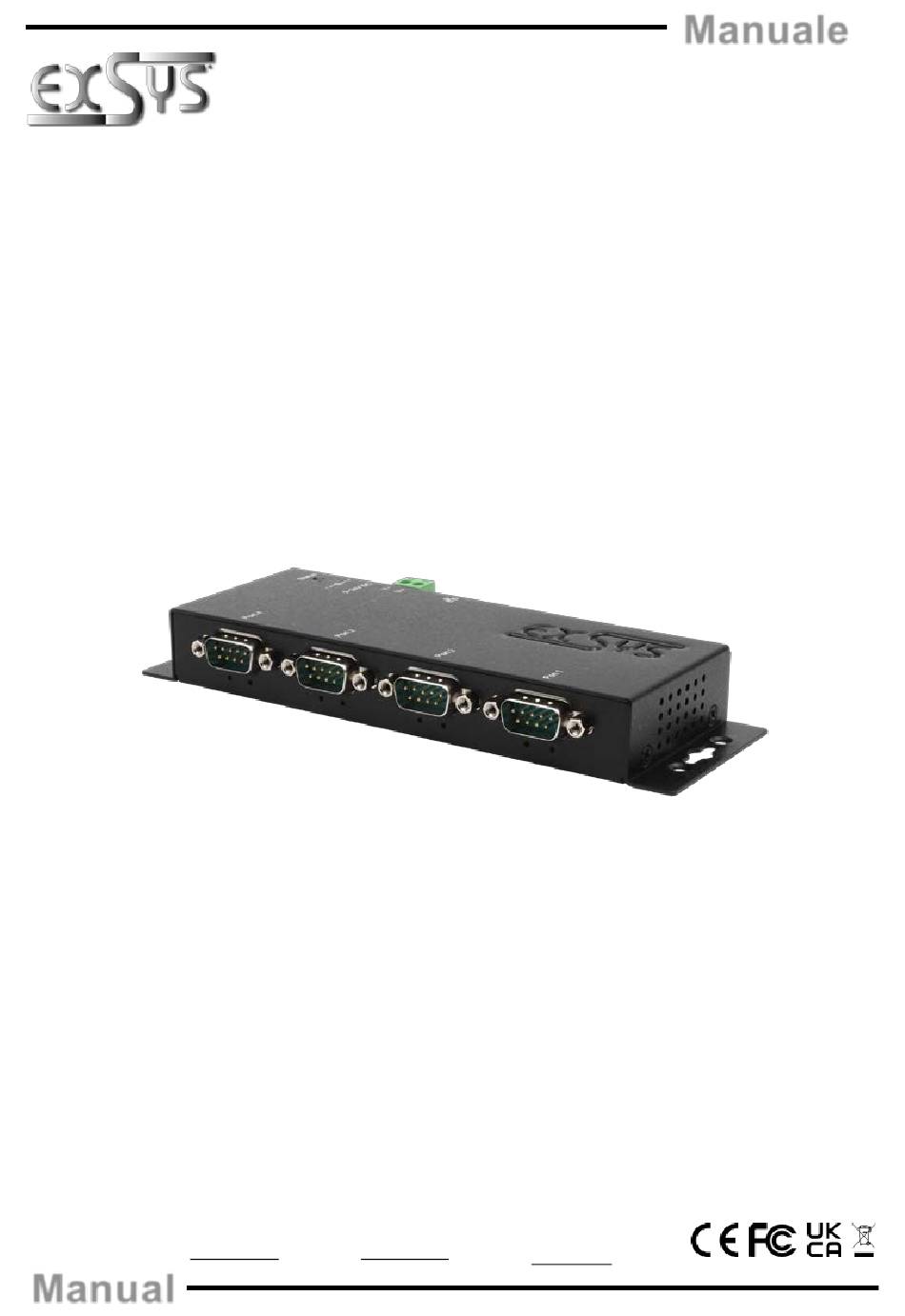

Server per dispositivi seriali 4x RS-232/422/485
Serial Device Server 4x RS-232/422/485
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-6124-2PoE
con alimentazione via Ethernet (PoE)
with Power over Ethernet
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Manuale
Vers. 1.0 / 20.06.23
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Advertisement
Related Manuals for Exsys EX-6124-2PoE
Summary of Contents for Exsys EX-6124-2PoE
- Page 1 Server per dispositivi seriali 4x RS-232/422/485 con alimentazione via Ethernet (PoE) Serial Device Server 4x RS-232/422/485 with Power over Ethernet Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
-
Page 2: Table Of Contents
Server Settings 26-30 Server Settings via web browser 26-27 Direct connection via Socket Port (Peer-to-Peer-Modus) 28-29 System Management Settings via SDS Administrator UDP and TCP ports Cleaning Technical Information Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 3: Descrizione
EX-6124-2PoE 1. Descrizione L'EX-6124-2PoE è un server di dispositivi seriali multi protocollo RS-232/422/485 progettato per collegare dispositivi seriali RS-232/422/485, tra cui sistemi POS, lettori di codici a barre, sensori, dispositivi di misurazione, sistemi di pesatura, controllori CNC e PLC, a una rete Ethernet basata su IP. -
Page 4: Struttura, Connettori & Led
Lampeggiante: l'interfaccia seriale sta inviando dati (destra) Spento: l'interfaccia seriale non sta inviando dati VERDE RXD LED Lampeggiante: l'interfaccia seriale sta ricevendo dati (sinistra) Spento: l'interfaccia seriale non sta ricevendo dati © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 5: Connettori
DB 9M (RS-485 2-fili): Seriale 9 Pin D-SUB maschio (RS-485 2-fili) Segnale Segnale Segnale DATA-(A) GROUND DATA+(B) (Power) Ethernet: Connettore RJ45 12345678 Segnale Segnale Segnale BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 6: Installazione Hardware
PC, possiamo fornire solo istruzioni di massima per il collegamento dell'EX-6124-2PoE. In caso di dubbi, consultare le istruzioni per l'uso del proprio sistema informatico. 1. Installare l'EX-6124-2PoE a parete o su una guida DIN da 35 mm utilizzando il kit opzionale per guide DIN. - Page 7 Modificare questa impostazione solo se il +5V è effettivamente necessario per la periferica. Per le applicazioni normali, i ponticelli non devono essere modificati (posizione DIS), altrimenti i dispositivi vengono danneggiati! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 8: Configurazione Del Server Per Dispositivi
Se si conosce l'indirizzo IP assegnato dal server DHCP, è anche possibile inserirlo direttamente nel browser e accedere al dispositivo. Il software EXSYS Serial Device Server (SDS) Administrator è disponibile per il download sul sito web di EXSYS.: www.exsys.de - www.exsys.ch - www.exsys.it... -
Page 9: Sds Serial Device Server Administrator
Italiano 6. SDS Serial Device Server Amministratore L'EX-6124-2PoE viene fornito in modalità DHCP e richiede un indirizzo IP per la configurazione. Per impostazione predefinita, il server del dispositivo riceve automaticamente un indirizzo IP da un server DHCP (ad esempio il router). Per determinare l'indirizzo IP, è necessario installare il software EXSYS SDS Administrator (per il download, vedere pagina 8). - Page 10 A tale scopo, è consigliabile richiamare il programma di configurazione del server di periferica, apportare le modifiche necessarie alle impostazioni e poi tornare ad aggiungerle automaticamente. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 11: Installazione Server Via Web Browser
Se si conosce l'indirizzo IP assegnato dal server DHCP, è possibile inserirlo direttamente nel browser e accedere al dispositivo. Nella finestra seguente è possibile configurare il server del dispositivo per la propria applicazione. Applicare le impostazioni facendo clic su Salva modifiche. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 12: Installazione Server
Configurare la porta COM virtuale: Reindirizza senza problemi la comunicazione attraverso le porte COM virtuali di Windows per migliorare la connettività e il controllo. Descrizione: Assegnare descrizioni univoche a ciascun dispositivo seriale per semplificare l'identificazione e la gestione. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 13: Connessione Diretta Tramite La Porta Socket (Peer-To-Peer-Modus)
Il server TCP attende su una porta socket definita le connessioni in arrivo (ascolto). È possibile definire una porta socket per ogni interfaccia seriale. Applicare le impostazioni facendo clic su Salva modifiche. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 14: Gestione Del Sistema
Questa funzione è particolarmente utile se si desidera duplicare le impostazioni per altri server di dispositivi. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 15: Impostazioni Tramite L'amministratore Sds
IP del server desiderato e cliccare su Configura in App. Nella finestra di login inserire la password di (default: admin) Nella finestra seguente è possibile effettuare le stesse impostazioni del menu di configurazione basato sul Web. Per applicare le modifiche, fare clic su Invia. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 16: Porta Udp E Tcp
Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare mai un panno umido o bagnato per la pulizia! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 17: Dati Tecnici
Da -20° a 75° Celsius Umidità Relativa: Dal 5% al 95% Classe di Protezione: IP30 Alimentazione: Da +5V a +24V / PoE Dimensione: 179.0 x 59.5 x 23.0 mm Peso: 306g 11. Disegno Tecnico © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 18: Description
• Supports 5V over serial Connector • IEEE802.3af PoE-PD: Can be powered by Ethernet cable 2. Extent of delivery Before you integrate the EX-6124-2PoE into your network, you should first check the contents of the delivery: • EX-6124-2PoE • Power Supply (12V/3A) •... -
Page 19: Layout, Connections & Led's
Off: The Serial Port is not sending out any data Green RXD LED Blinking: The Serial Port is receiving data (left) Off: The Serial Port is not receiving any data © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 20: Connections
DB 9M (RS-485 2-wire): Serial 9 Pin D-SUB Connector (RS-485 2-wire) Signal Signal Signal DATA-(A) GROUND DATA+(B) (Power) Ethernet: RJ45 Port 12345678 Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 21: Hardware Installation
EX-6124-2PoE. If anything is unclear, please refer to your computer system's user manual. 1. Install the EX-6124-2PoE on the wall or on a 35mm DIN-Rail using the optional DIN-Rail kit. Holes for wall installation 2. - Page 22 Caution! Only change this setting if +5V is really needed for the peripheral device. For normal applications, do not change the jumpers (position DIS), otherwise your equipment will be damaged! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 23: Configuration Of The Device Server
RS232 Configuration: • Install the EXSYS Serial Device Server (SDS) Administrator utility (download, see below) as administrator (right click, "Run as administrator"). Then restart the computer. • Once you have connected the server (see the next pages for details), you can access the device via the "Open in Browser"... - Page 24 EX-6124-2PoE 6. SDS Serial Device Server Administrator The EX-6124-2PoE is in DHCP mode at delivery and requires an IP address for configuration. By default, the Device Server automatically obtains an IP address from a DHCP server (e.g. your router). To determine the IP address, the EXSYS SDS Administrator utility must be installed (download, see page 20).
-
Page 25: Sds Serial Device Server Administrator
Device Server to ensure consistency. To do this, it is recommended that you go to your Device Server's configuration utility, make the necessary changes to the settings, and then return to have them added automatically. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 26: Server Settings
In the following window you can configure the Device Server for your application. After finishing the necessary changes, click Save Changes to apply them. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Page 27 Configure the virtual COM port: Seamlessly redirect communication through Windows virtual COM ports to improve connectivity and control. • Description: Assign unique descriptions to each serial device to simplify identification and management. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 28: Direct Connection Via Socket Port (Peer-To-Peer-Modus)
Configuration TCP Server: The TCP server listens for incoming connections on a defined socket port. A socket port can be defined for each serial port. Apply the settings by clicking Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 29: System Management
Users can change the required settings in the exported settings file using a text editor and then import the changes to update the settings. This feature is particularly useful when duplicating settings for other Device Servers. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 30: Settings Via Sds Administrator
Configure in App. In the login window, enter the password (default: admin). In the following window you can make the same settings as in the web-based configuration menu. Click Submit to apply the changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 31: Udp And Tcp Ports
In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 32: Technical Information
-4° to 167° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: +5V to +24V / PoE Size: 179.0 x 59.5 x 23.0 mm Weight: 306g 11. Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
