Mondraker F-PODIUM Manual

Hide thumbs Also See for F-PODIUM:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
MANUALS & DOCUMENTS
F-PODIUM
Rev. 01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F-PODIUM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mondraker F-PODIUM

Summary of Contents for Mondraker F-PODIUM

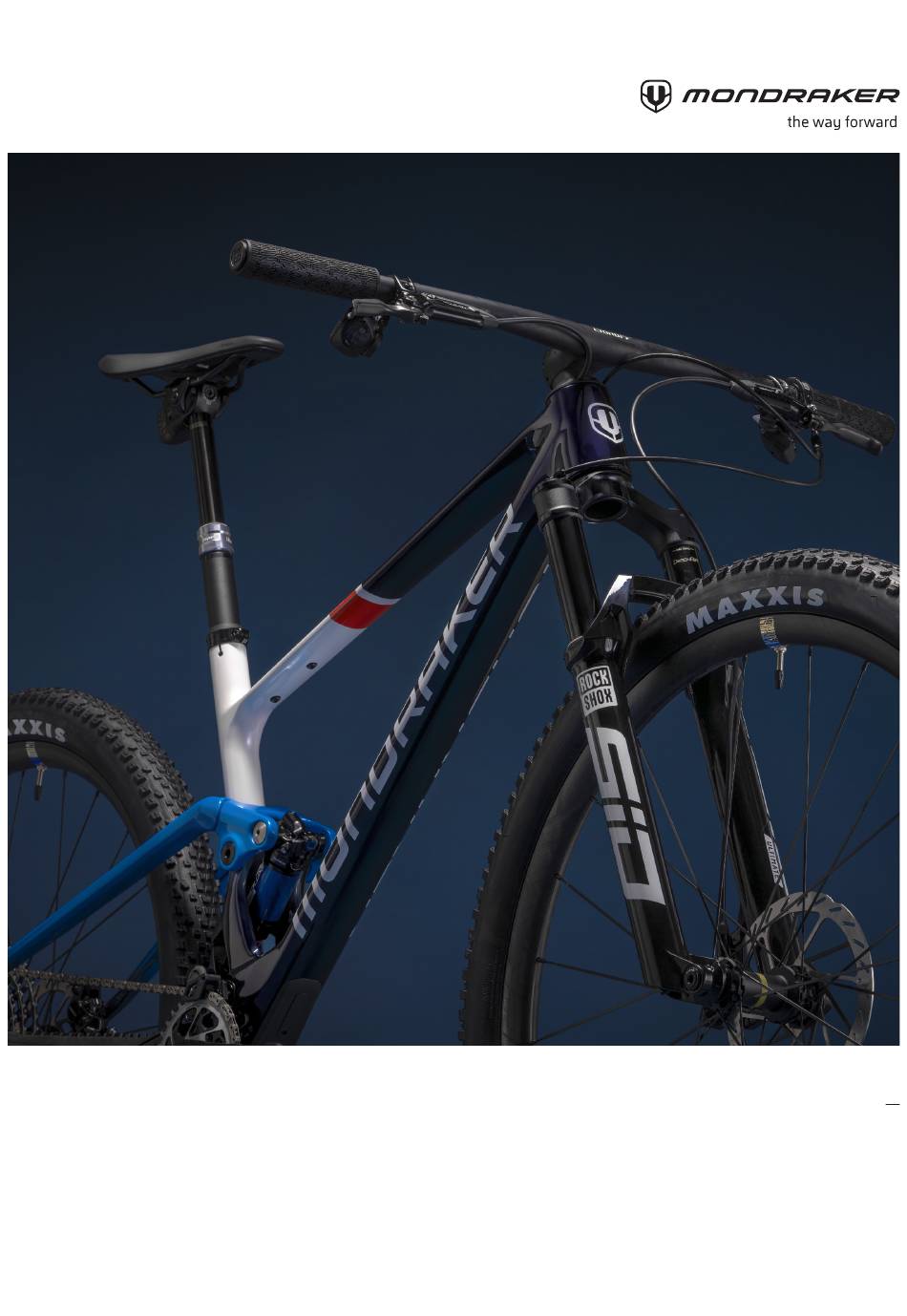

  • Page 1 MANUALS & DOCUMENTS F-PODIUM Rev. 01...
  • Page 2 F-PODIUM MANUALES Y DOCUMENTOS MANUALS & DOCUMENTS MANUELS ET DOCUMENTS ANLEITUNGEN UND DOKUMENTE MANUALI E DOCUMENTI...
  • Page 3 MANUALES Y DOCUMENTOS F-PODIUM...

  • Page 4: Otras Consideraciones

    En caso de no poder seguir alguno de estos pasos, lleva tu bicicleta a un servicio técnico autorizado Mondraker para el mantenimiento y sustitución de sus componentes. La instalación incorrecta de piezas de repuesto puede ocasionar fallos de funcionamiento, accidentes, lesiones y la anulación de la garantía.
  • Page 5 F-PODIUM Manuales y Documentos 1. GEOMETRÍA TALLA Longitud tubo sillín 410mm 440mm 470mm 500mm Longitud tubo superior 576mm 601mm 629mm 658mm Caída eje pedalier -40mm -40mm -40mm -40mm Altura eje pedalier 335mm 335mm 335mm 335mm Longitud vainas 435mm 435mm 435mm 435mm Ángulo tubo sillín real...
  • Page 6 F-PODIUM Manuales y Documentos 2. ESPECIFICACIONES TÉCNICAS DEL CUADRO FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT HUB 110mm x 15mm REAR WHEEL SIZE 29” REAR HUB 148mm x 12mm (BOOST) REAR AXLE L180mm M12 PITCH 1.0, HEAD DIAMETER 19mm TOTAL WATER BOTTLE / RANGE EXTENDERS MOUNTS FOR L &...
  • Page 7 F-PODIUM Manuales y Documentos 4. ENRUTAMIENTO INTERNO TIJA TELESCÓPICA BLOQUEO REMOTO FRENO FRENO DESVIADOR DESVIADOR TIJA TELESCÓPICA DESVIADOR FRENO BLOQUEO REMOTO El triángulo delantero tiene el acceso a los cables de freno y desviador bajo la bieleta inferior.
  • Page 8 F-PODIUM Manuales y Documentos 4. 1. TIJA TELESCÓPICA El cable de la tija telescópica pasa por el lateral izquierdo del cuadro. PASO 1 PASO 2 PASO 3 1.5N.m PASO 4 PASO 5...
  • Page 9 F-PODIUM Manuales y Documentos 5. GUARDABARROS PASO 1 1.5N.m PASO 2 1.5N.m DESENGANCHA PASO 3 6. PROTECTOR DE VAINA Nuevos protectores de vainas, vienen sin agujero para desviadores mecánicos o con cable. En la parte posterior hay una marca para perforar la salida del cable.
  • Page 10 F-PODIUM Manuales y Documentos 7. GUÍACADENA 3N.m 3N.m 3N.m F-Podium sólo es compatible con bielas Aplicar sellador de roscas. monoplato con plato redondo estándar de 38 dientes o plato ovalado de 36 dientes. 8. SOPORTES PORTABIDÓN 3N.m max 10mm 3N.m Retira la base para instalar una base Longitud máxima del tornillo: 10mm.
  • Page 11 F-PODIUM Manuales y Documentos 9. GUÍA DE INSTALACIÓN DE LA BIELETA SUPERIOR Para acceder a los tornillos del triángulo trasero, es necesario desmontar el amortiguador. Para desmontar el amortiguador trasero, primero libera toda la presión de aire. 12N.m 12N.m 8N.m 12N.m...
  • Page 12 F-PODIUM Manuales y Documentos 10. GUÍA DE INSTALACIÓN DE LA BIELETA INFERIOR 8N.m 12N.m 12N.m Para los tornillos principales aplica grasa Aplica grasa. al eje y Loctite 243 o similar a las roscas. Para los tornillos principales aplica grasa al...
  • Page 13 F-PODIUM Manuales y Documentos 10. GUÍA DE INSTALACIÓN DEL AMORTIGUADOR Retira el tapón de goma para acceder al tornillo del amortiguador. Tapón de goma 8N.m Para los tornillos principales aplica grasa al eje y Loctite 243 o similar a las roscas.

  • Page 14: Spare Parts

    F-PODIUM Manuales y Documentos 12. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 15 F-PODIUM Manuales y Documentos DETAIL 01 DETAIL 02 SET 1 SET 2 SET 3 SET 4 SET 5 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 32 LOWER LINK KIT 35 CHAIN GUIDE PLATE + BOLTS PART NUMBER...

  • Page 16: Preguntas Frecuentes

    ¿CÚAL ES EL MÁXIMO RECORRIDO DE HORQUILLA QUE SE PUEDE MONTAR EN F-PODIUM? F-Podium es compatible con horquillas de hasta 120 mm de recorrido (horquillas de serie en todos los mode- los F-Podium). Mondraker no lo recomienda, pero es posible montar horquillas con menos recorrido, 110mm o 100mm, teniendo en cuenta que el ángulo de dirección se inclinará...
  • Page 17 Toda la información e imágenes que contiene este documento se propor- cionan, únicamente, a título informativo y no constituyen un contrato legal entre Mondraker y ninguna persona ni entidad. Las especificaciones, ge- ometrías o cualquier otra información técnica aquí publicada están sujetas a cambios sin necesidad de previo aviso.
  • Page 18 MANUALS & DOCUMENTS F-PODIUM...

  • Page 19: Safety And General Instructions

    In the event of not being qualified to follow any of these steps, please take your bicycle to a Mondraker authorized technical service for maintenance and replacement of its components. The incorrect installation of spare parts can result in malfunctions, accidents, injuries, and warranty void.
  • Page 20 F-PODIUM Manuals & Documents 1. GEOMETRY SIZE Seat Tube Length 410mm 440mm 470mm 500mm Top Tube Length 576mm 601mm 629mm 658mm Bottom Bracket Drop -40mm -40mm -40mm -40mm Bottom Bracket Height 335mm 335mm 335mm 335mm Chainstay Length 435mm 435mm 435mm...
  • Page 21 F-PODIUM Manuals & Documents 2. FRAME TECHNICAL SPECIFICATIONS FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT HUB 110mm x 15mm REAR WHEEL SIZE 29” REAR HUB 148mm x 12mm (BOOST) REAR AXLE L180mm M12 PITCH 1.0, HEAD DIAMETER 19mm TOTAL WATER BOTTLE / RANGE EXTENDERS MOUNTS FOR L &...
  • Page 22 F-PODIUM Manuals & Documents 4. INTERNAL ROUTING DROPPER POST REMOTE LOCKOUT BRAKE BRAKE DERAILLEUR DERAILLEUR DROPPER POST DERAILLEUR BRAKE REMOTE LOCKOUT Front triangle has the access for brake and derailleur cables under the lower link.
  • Page 23 F-PODIUM Manuals & Documents 4. 1. DROPPER POST Dropper post cable runs through left side frame. STEP 1 STEP 2 STEP 3 1.5N.m STEP 4 STEP 5...

  • Page 24: Chain Stay Protector

    F-PODIUM Manuals & Documents 5. FENDERS AND MUDGUARDS STEP 1 1.5N.m STEP 2 1.5N.m UNCLIP STEP 3 6. CHAIN STAY PROTECTOR New chainstay protectors, come with no hole for mechanical or wired derailleurs. On the back side there is a mark for piercing the outlet exit of the cable.

  • Page 25: Water Bottle Cages

    F-PODIUM Manuals & Documents 7. CHAINGUIDE 3N.m 3N.m 3N.m F-Podium is only compatible with 1X Apply threadlocker. drivetrains up to a 38T round-standard type ring or 36T oval ring. 8. WATER BOTTLE CAGES 3N.m max 10mm 3N.m Remove base to install compatible Maximum screw length is 10mm.
  • Page 26 F-PODIUM Manuals & Documents 9. UPPER LINK INSTALLATION GUIDE To access rear triangle bolts, shock absorber must be removed. For Rear shock removal, first release all air pressure. 12N.m 12N.m 8N.m 12N.m 8N.m For main bolts apply grease to shaft and Loctite 243 or similar to threads.
  • Page 27 F-PODIUM Manuals & Documents 10. LOWER LINK INSTALLATION GUIDE 8N.m 12N.m 12N.m For main bolts apply grease to shaft Apply grease. and Loctite 243 or similar to threads. For main bolts apply grease to shaft and Loctite 243 or similar to threads.
  • Page 28 F-PODIUM Manuals & Documents 10. SHOCK INSTALLATION GUIDE Unplug rubber plug to access shock screw. Rubber plug 8N.m For main bolts apply grease to shaft and Loctite 243 or similar to threads.

  • Page 29: Spare Parts

    F-PODIUM Manuals & Documents 12. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 30 F-PODIUM Manuals & Documents DETAIL 01 DETAIL 02 SET 1 SET 2 SET 3 SET 4 SET 5 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 32 LOWER LINK KIT 35 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 31 2.4” which guarantees proper clearance to shed mud. WHICH IS THE BIGGEST CHAINRING I CAN USE ON F-PODIUM? F-Podium is only compatible with 1X drivetrains up to a 38T round-standard type ring or 36T oval ring. HOW MANY WATER BOTTLES CAN I INSTALL ON F-PODIUM? You can install two water bottles cages.
  • Page 32 All information and pictures on this document is provided for information purposes only and does not constitute a legal contract between Mondraker and any person or entity. Specifications, geometries or any other technical information published is subject to change without prior notice.
  • Page 33 MANUELS ET DOCUMENTS F-PODIUM...

  • Page 34: Nettoyage Et Entretien

    à celles de l’utilisateur de vélo moyen sont requises. Si vous n’êtes pas qualifié pour réaliser l’une de ces étapes, adressez-vous à un service technique agréé Mondraker pour l’entretien et le remplacement de ses composants. L’installation incorrecte des pièces de rechange peut entraîner des dysfonctionnements, des accidents, des blessures et la nullité...
  • Page 35 F-PODIUM Manuels et Documents 1. GÉOMÉTRIE TAILLE Longueur du tube de selle 410mm 440mm 470mm 500mm Longueur du tube supérieur 576mm 601mm 629mm 658mm Différence axe boîtier/axe moyeu -40mm -40mm -40mm -40mm Hauteur de pédalier 335mm 335mm 335mm 335mm Longueur des bases...
  • Page 36 F-PODIUM Manuels et Documents 2. SPÉCIFICATIONS TECHNIQUES DU CADRE FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT HUB 110mm x 15mm REAR WHEEL SIZE 29” REAR HUB 148mm x 12mm (BOOST) REAR AXLE L180mm M12 PITCH 1.0, HEAD DIAMETER 19mm TOTAL WATER BOTTLE / RANGE EXTENDERS MOUNTS FOR L &...
  • Page 37 F-PODIUM Manuels et Documents 4. ACHEMINEMENT INTERNE TIGE DE SELLE BLOCAGE À DISTANCE FREIN FREIN DÉRAILLEUR DÉRAILLEUR TIGE DE SELLE DÉRAILLEUR FREIN BLOCAGE À DISTANCE Le triangle avant a accès au frein et aux câbles du dérailleur sous la biellette...
  • Page 38 F-PODIUM Manuels et Documents 4. 1. TIGE DE SELLE TÉLESCOPIQUE Le câble de la tige télescopique passe à travers le cadre côté gauche. ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 1.5N.m ÉTAPE 4 ÉTAPE 5...
  • Page 39 F-PODIUM Manuels et Documents 5. GARDE-BOUE ÉTAPE 1 1.5N.m ÉTAPE 2 1.5N.m DÉCLIPPE ÉTAPE 3 6. PROTECTEUR DE LA BASE Les nouveaux protecteurs de la base sont sans alésage, pour les dérailleurs mécaniques ou à câble. À l’arrière, il y a une marque pour percer le trou de sortie du câble.
  • Page 40 F-PODIUM Manuels et Documents 7. GUIDE-CHAÎNE 3N.m 3N.m 3N.m F-Podium est seulement compatible avec les Appliquer du frein-filet. transmissions 1X jusqu’à une couronne ronde standard 38T ou ovale 36T. 8. PORTE-BIDONS 3N.m max 10mm 3N.m Retirez la base pour installer une base La longueur maximale de vis est de 10 mm.
  • Page 41 F-PODIUM Manuels et Documents 9. GUIDE D’INSTALLATION DE LA BIELLETTE SUPÉRIEURE Pour accéder aux boulons du triangle arrière, l’amortisseur doit être retiré. Pour retirer l’amortisseur arrière, libérer d’abord toute pression d’air. 12N.m 12N.m 8N.m 12N.m 8N.m Pour les boulons principaux, appliquez de la graisse sur l’arbre et du Loctite 243 ou similaire sur les filetages.
  • Page 42 F-PODIUM Manuels et Documents 10. GUIDE D’INSTALLATION DE LA BIELLETTE INFÉRIEURE 8N.m 12N.m 12N.m Pour les boulons principaux, appliquez Appliquez de de la graisse sur l’arbre et du Loctite 243 la graisse. ou similaire sur les filetages. Pour les boulons principaux, appliquez de la...
  • Page 43 F-PODIUM Manuels et Documents 10. GUIDE D’INSTALLATION DE L’AMORTISSEUR Retirez le capuchon en caoutchouc pour accéder à la vis de l’amortisseur. Capuchon en caoutchouc 8N.m Pour les boulons principaux, appliquez de la graisse sur l’arbre et du Loctite 243 ou similaire sur les filetages.

  • Page 44: Spare Parts

    F-PODIUM Manuels et Documents 12. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 45 F-PODIUM Manuels et Documents DETAIL 01 DETAIL 02 SET 1 SET 2 SET 3 SET 4 SET 5 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 32 LOWER LINK KIT 35 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 46 QUELLE EST LA CHASSE DE FOURCHE MAXIMALE QUE JE PEUX UTILISER SUR F-PODIUM ? F-Podium est compatible avec des fourches d’une chasse de 120 mm maximum (fourches stock sur tous les modèles F-Podium). Mondraker ne le recommande pas, mais il est possible de rouler avec des fourches avec moins de chasse, de 110 ou 100 mm, en tenant compte du fait que l’angle de direction sera accentué...
  • Page 47 Toutes les informations et les photos figurant sur ce document sont fournies à titre informatif uniquement et ne constituent pas un contrat juridique en- tre Mondraker et toute personne ou organisme. Les spécifications, les géo- métries ou toute autre information technique publiée sont susceptibles de changer sans préavis.
  • Page 48 ANLEITUNGEN UND DOKUMENTE F-PODIUM...

  • Page 49: Wichtige Hinweise

    Schritte auszuführen, bringen Sie Ihr Fahrrad zur Wartung und zum Austauschen von Bauteilen zu einem von Mondraker autorisierten technischen Kundendienst. Der falsche Einbau von Ersatzteilen kann zu Fehlfunktionen, Unfällen, Verletzungen und zum Erlöschen der Garantie führen.
  • Page 50 F-PODIUM Anleitungen und Dokumente 1. GEOMETRIE GRÖẞE Sitzrohrlänge 410mm 440mm 470mm 500mm Oberrohrlänge 576mm 601mm 629mm 658mm Innenlagerabsenkung -40mm -40mm -40mm -40mm Innenlagerhöhe 335mm 335mm 335mm 335mm Kettenstrebenlänge 435mm 435mm 435mm 435mm Sitzrohrwinkel 72.5º 73º 73º 73.5º Sitzrohrwinkel (effecktiv) 76º...
  • Page 51 F-PODIUM Anleitungen und Dokumente 2. RAHMENSPEZIFIKATIONEN FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT HUB 110mm x 15mm REAR WHEEL SIZE 29” REAR HUB 148mm x 12mm (BOOST) REAR AXLE L180mm M12 PITCH 1.0, HEAD DIAMETER 19mm TOTAL WATER BOTTLE / RANGE EXTENDERS MOUNTS FOR L &...
  • Page 52 F-PODIUM Anleitungen und Dokumente 4. INTERNE KABEL- UND ZUGVERLEGUNG SATTELSTÜTZE REMOTE-LOCKOUT BREMSE BREMSE SCHALTUNG SCHALTUNG SATTELSTÜTZE SCHALTUNG BREMSE REMOTE-LOCKOUT Das vordere Dreieck bietet Zugang für Brems- und Schaltzüge unter der unteren Wippe.
  • Page 53 F-PODIUM Anleitungen und Dokumente 4. 1. SATTELSTÜTZE Das Kabel der Sattelstütze verläuft durch den linken Seitenrahmen. SCHRITT 1 SCHRITT 2 SCHRITT 3 1.5N.m SCHRITT 4 SCHRITT 5...
  • Page 54 F-PODIUM Anleitungen und Dokumente 5. SCHUTZBLECHE UND SPRITZSCHUTZ SCHRITT 1 1.5N.m SCHRITT 2 1.5N.m LÖSEN SCHRITT 3 6. KETTENSTREBENSCHUTZ Neuer Kettenstrebenschutz ohne Loch für mechanische oder kabelgebundene Schaltungen. Auf der Rückseite befindet sich eine Markierung zum Durchstechen des Kabelausgangs. Für ein optimales Ergebnis wird die Verwendung...
  • Page 55 F-PODIUM Anleitungen und Dokumente 7. KETTENFÜHRUNG 3N.m 3N.m 3N.m Das F-Podium ist nur mit Einfach-Antrieben Schraubensicherung auftragen. und rundem Standardkettenblatt bis zu 38 Zähnen oder ovalem Kettenblatt mit 36 Zähnen kompatibel. 8. WASSERFLASCHENHALTER 3N.m max 10mm 3N.m Entfernen Sie die Grundplatte, um die Die maximale Schraubenlänge beträgt...
  • Page 56 F-PODIUM Anleitungen und Dokumente 9. MONTAGEANLEITUNG FÜR OBERE WIPPE Um an die Schrauben des hinteren Dreiecks zu gelangen, muss der Stoßdämpfer entfernt werden. Lassen Sie für den Ausbau des Dämpfers zunächst den gesamten Luftdruck ab. 12N.m 12N.m 8N.m 12N.m 8N.m Tragen Sie bei den Hauptschrauben Fett auf den Schaft und Loctite 243 oder ähnliches auf...
  • Page 57 F-PODIUM Anleitungen und Dokumente 10. MONTAGEANLEITUNG FÜR UNTERE WIPPE 8N.m 12N.m 12N.m Tragen Sie bei den Hauptschrauben Fett auftragen. Fett auf den Schaft und Loctite 243 oder ähnliches auf das Gewinde auf. Tragen Sie bei den Hauptschrauben Fett auf den Schaft und Loctite 243 oder ähnliches auf...
  • Page 58 F-PODIUM Anleitungen und Dokumente 10. MONTAGEANLEITUNG FÜR STOẞDÄMPFER Ziehen Sie den Gummistopfen ab, um an die Dämpferschraube zu gelangen. Gummistopfen 8N.m Tragen Sie bei den Hauptschrauben Fett auf den Schaft und Loctite 243 oder ähnliches auf das Gewinde auf.

  • Page 59: Spare Parts

    F-PODIUM Anleitungen und Dokumente 12. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 60 F-PODIUM Anleitungen und Dokumente DETAIL 01 DETAIL 02 SET 1 SET 2 SET 3 SET 4 SET 5 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 32 LOWER LINK KIT 35 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 61 WELCHEN MAXIMALEN FEDERWEG DARF DIE GABEL AM F-PODIUM HABEN? Das F-Podium ist kompatibel mit Federgabeln mit bis zu 120 mm Federweg (Standardgabeln an allen F-Podi- um-Modellen). Mondraker empfiehlt es zwar nicht, aber es ist möglich, Gabeln mit weniger Federweg (110 mm oder 100 mm) zu verbauen.
  • Page 62 Alle Informationen und Bilder in diesem Dokument dienen nur zu Informa- tionszwecken und stellen keinen rechtlichen Vertrag zwischen Mondraker und einer natürlichen oder juristischen Person dar. Spezifikationen, Geo- metrien und andere veröffentlichte technische Informationen können ohne vorherige Ankündigung geändert werden.
  • Page 63 MANUALI E DOCUMENTI F-PODIUM...

  • Page 64: Pulizia E Cura

    Nel caso in cui non si è iqualificati per seguire una delle seguenti indicazioni, si prega di portare la bicicletta presso un servizio tecnico autorizzato Mondraker per la manutenzione e la sostituzione dei suoi componenti. L’installazione errata dei pezzi di ricambio può causare malfunzionamenti, incidenti, lesioni e l’annullamento della garanzia.
  • Page 65 F-PODIUM Manuali e Documenti 1. GEOMETRIA DIMENSIONE DEL TELAIO Lunghezza Piantone 410mm 440mm 470mm 500mm Lunghezza Tubo Orizz. Virtuale 576mm 601mm 629mm 658mm BB Drop -40mm -40mm -40mm -40mm Altezza movimento centrale 335mm 335mm 335mm 335mm Lunghezza Batticatena 435mm 435mm...
  • Page 66 F-PODIUM Manuali e Documenti 2. SPECIFICHE TECNICHE TELAIO FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT HUB 110mm x 15mm REAR WHEEL SIZE 29” REAR HUB 148mm x 12mm (BOOST) REAR AXLE L180mm M12 PITCH 1.0, HEAD DIAMETER 19mm TOTAL WATER BOTTLE / RANGE EXTENDERS MOUNTS FOR L &...
  • Page 67 F-PODIUM Manuali e Documenti 4. CABLAGGIO INTERNO CANNOTTO BLOCCO REMOTO FRENO FRENO DERAGLIATORE DERAGLIATORE CANNOTTO DERAGLIATORE FRENO BLOCCO REMOTO Il triangolo anteriore ha l’accesso per i cavi del freno e del deragliatore sotto i braccetti inferiori.
  • Page 68 F-PODIUM Manuali e Documenti 4. 1. CANNOTTO REGGISELLA TELESCOPICO Il cavo del cannotto reggisela telescopico attraversa il telaio laterale sinistro. 1º STEP 2º STEP 3º STEP 1.5N.m 4º STEP 5º STEP...
  • Page 69 F-PODIUM Manuali e Documenti 5. PARAFANGHI E PARASPRUZZI 1º STEP 1.5N.m 2º STEP 1.5N.m SGANCIARE 3º STEP 6. PROTEZIONE FODERO POSTERIORE I nuovi protettori del fodero posteriore sono privi di foro per deragliatori meccanici o cablati. Sul lato posteriore c’è un segno per forare l’uscita della presa del cavo.
  • Page 70 F-PODIUM Manuali e Documenti 7. GUIDACATENA 3N.m 3N.m 3N.m F-Podium è compatibile solo con trasmissioni Applicare il frenafiletti. 1X con una corona rotonda standard fino a 38T o una corona ovale da 36T. 8. PORTABORRACCIA 3N.m max 10mm 3N.m Smontare la base per installare la base La lunghezza massima della vite è...
  • Page 71 F-PODIUM Manuali e Documenti 9. GUIDA ALL’INSTALLAZIONE DEI BRACCETTI SUPERIORI Per accedere ai bulloni del triangolo posteriore, si deve smontare l’ammortizzatore. Per lo smontaggio dell’ammortizzatore posteriore, rilasciare prima tutta la pressione dell’aria 12N.m 12N.m 8N.m 12N.m 8N.m Per i bulloni principali applicare grasso all’albero e Loctite 243 o simili alle filettature.
  • Page 72 F-PODIUM Manuali e Documenti 10. GUIDA ALL’INSTALLAZIONE DEI BRACCETTI INFERIORI 8N.m 12N.m 12N.m Per i bulloni principali applicare grasso Applicare grasso. all’albero e Loctite 243 o simili alle filettature. Per i bulloni principali applicare grasso all’albero e Loctite 243 o simili alle filettature.
  • Page 73 F-PODIUM Manuali e Documenti 10. GUIDA ALL’INSTALLAZIONE DEGLI AMMORTIZZATORI Aprire il tappo di gomma per accedere alla vite dell’ammortizzatore. Tappo di gomma 8N.m Per i bulloni principali applicare grasso all’albero e Loctite 243 o simili alle filettature.
  • Page 74 F-PODIUM Manuali e Documenti 12. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 75 F-PODIUM Manuali e Documenti DETAIL 01 DETAIL 02 SET 1 SET 2 SET 3 SET 4 SET 5 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 32 LOWER LINK KIT 35 CHAIN GUIDE PLATE + BOLTS PART NUMBER...

  • Page 76: Domande Frequenti

    QUAL È LA CORSA MASSIMA DELLA FORCELLA CHE POSSO UTILIZZARE SU F-PODIUM? F-Podium è compatibile con forcelle fino a 120 mm di escursione (forcelle di serie su tutti i modelli F-Podium). Mondraker non lo consiglia, ma è possibile montare forcelle con un’escursione minore, 110 mm o 100 mm, tenendo conto che l’angolo di sterzata sarà...
  • Page 77 Tutte le informazioni e le immagini contenute in questo documento sono fornite solo a scopo informativo e non costituiscono un contratto legale tra Mondraker e qualsiasi persona o entità. Le specifiche, le geometrie o qualsi- asi altra informazione tecnica pubblicata sono soggette a modifiche senza preavviso.
