Vimar ELVOX TVCC 46216.212BL Quick Start Manual

46216.212BL
Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/2,8",risoluzione 2
Mpx (1920x1080), obiettivo varifocale 2,8-12 mm, filtro IR meccanico, H.264 Dual
Stream, alimentazione PoE o 12 Vdc, IR 20-30 m, Sensibilità: colori 0.002 lux, B/N
0.0002 lux, funzioni DWDR, 3DNR, Mask, Motion, RTSP, protocollo ONVIF, grado
di protezione IP66. Dimensioni: Ø 87x219 mm. Peso 635 g.

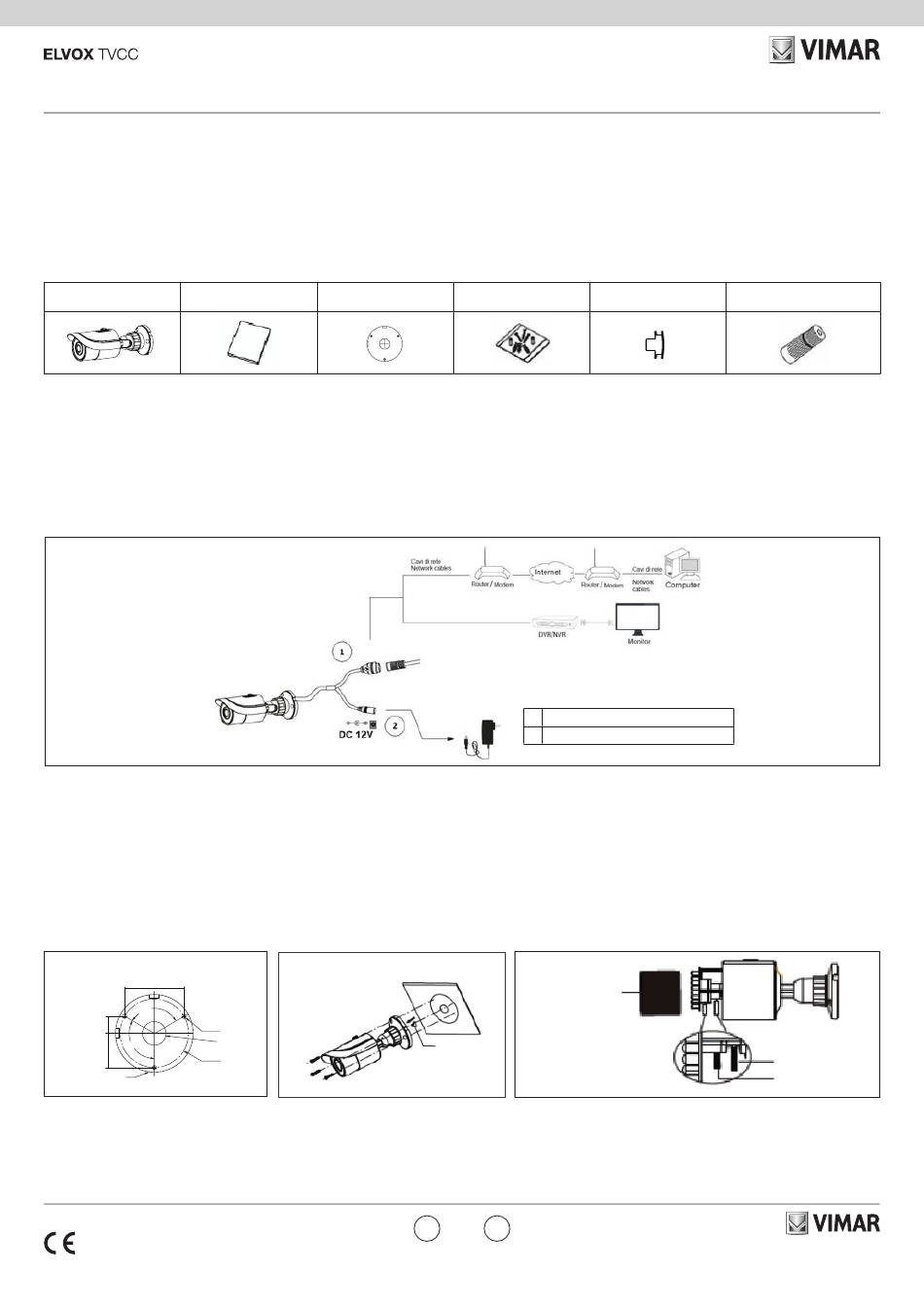

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il copriobiettivo entro 4 ore dalla
sua rimozione. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare la ghiera di fissaggio per regolare
l'angolo di visuale della telecamera.
1 - 2 - 3
62.5mm
120°
18.1mm
120°
36.1mm
∅82.0
5) Regolazione della messa a fuoco e dello zoom (se la telecamera è dotata di
obiettivo fisso, saltare questo passaggio). Rimuovere il copriobiettivo e regolare
le viti per la messa a fuoco e lo zoom per ottenere un'immagine nitida. Infine,
serrare le due viti e il copriobiettivo.
6) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
49401229A0 00 1710
Dima di foratura
Drill template
4
∅4.6
∅25.1
∅72.2
IP Bullet Day&Night colour camera, CMOS 1/2,8" sensor, 2 Mpx (1920x1080) re-
solution, 2,8-12 mm varifocal lens, mechanic IR filter, H.264 Multistream, PoE or
12 Vdc supply, slot SD CARD, IR 20-30 m, Sensitivity: color 0.002 lux, B/W 0.0002
lux, DWDR, 3DNR, Mask, Motion, RTSP function, ONVIF protocol, IP66 protection
degree. Dimensions: Ø 87x219 mm. Weight 635 g.
Package content
After you receive your device, please check the following accessories.
The pictures here are for reference only.
Viti
Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
tions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry en-
vironment. You'd better install back the lens cover less than 4 hours after removing
it. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed ring to adjust the view angle of the camera.
5
Copri obiettivo
Lens cover
Gommino
Rubber plug
5) Focus and zoom adjustment (If the model you get is fixed lens, please skip this
step). Remove the lens cover and then adjust the focus and zoom screws to get
a clear image. Finally, tighten these two screws and the lens cover.
6) Remove the protective film to complete the installation procedure.
IT EN
Cappuccio impermeabile
Gommino
Rubber plug Water-proof Cap
Zoom
Messa a fuoco/Focus
