Vimar ELVOX TVCC 46216.312FM Quick Start Manual

46216.312FM

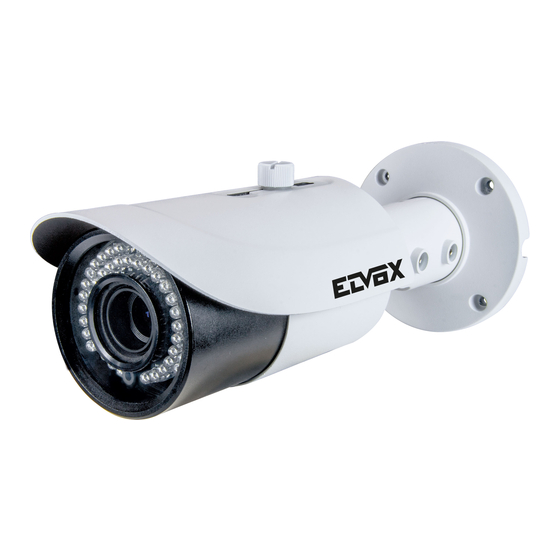

Telecamera Bullet IP a colori Day & Night, sensore CMOS 1/2,5", risoluzione 8 Mpx
(3804x2160), obiettivo varifocale motorizzato 3,3-12 mm, filtro IR meccanico, H.265 e H.264
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30- 50 m, CVBS, Audio IN/OUT,
funzioni WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, SmartIR, RTSP, protocollo
ONVIF, grado di protezione IP66. Dimensioni: Ø 109x264 mm. Peso 1115 g

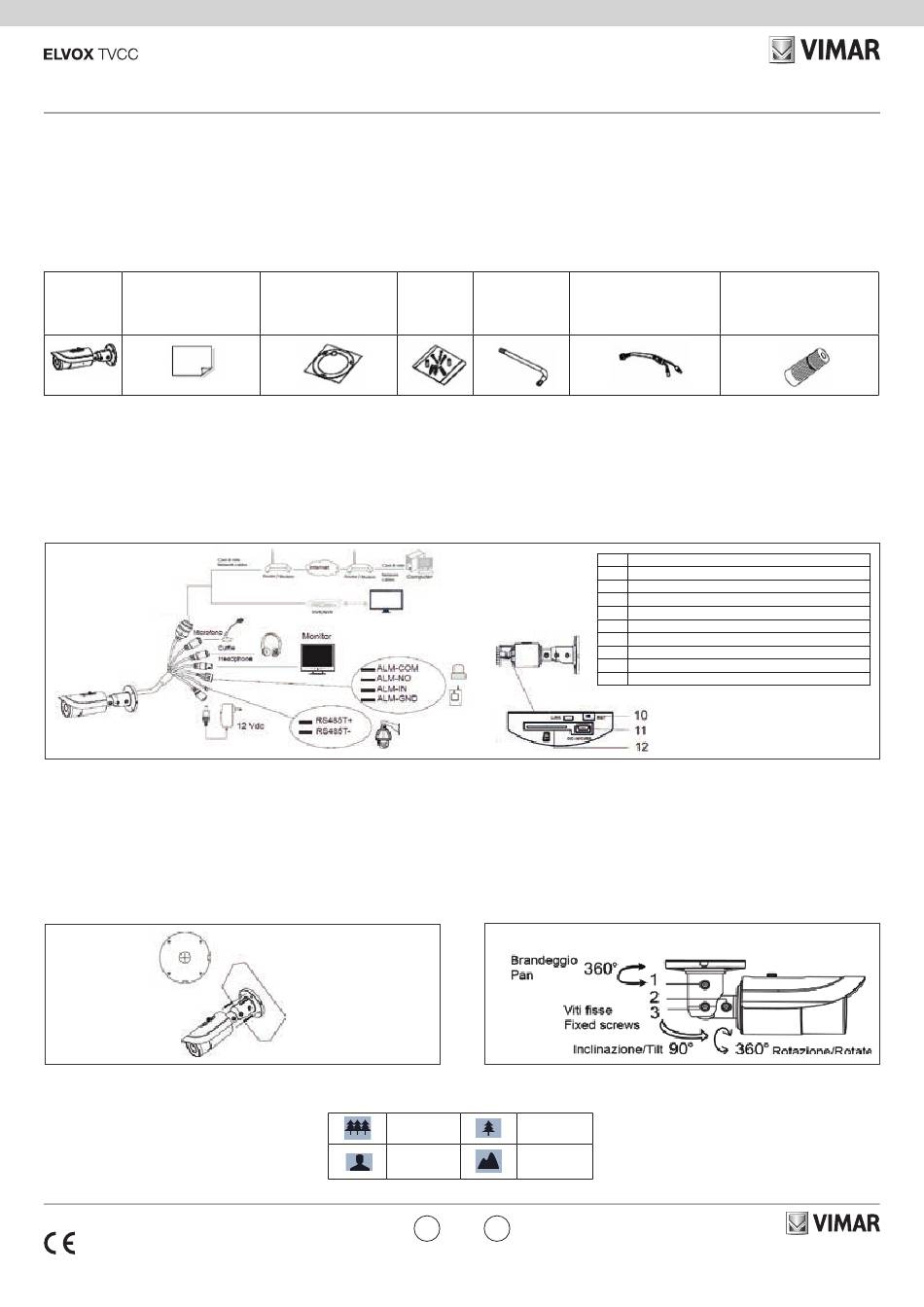

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC (System on Chip) per assicurare la stabilità e l'affidabilità del
sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com
Connessioni
Di seguito sono riportate le principali connessioni della telecamera
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il copriobiettivo entro 4 ore dalla
sua rimozione. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare la ghiera di fissaggio per regolare
l'angolo di visuale della telecamera.
1 - 2 - 3
5) Regolazione della messa a fuoco e dello zoom.
Questo modello di telecamera, è dotato di lente motorizzata. Utilizzare i controlli
dell'interfaccia web per modificare le impostazioni di Fuoco e Zoom
6) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
49401244A0 00 1711
Viti
Dima di foratura
Screws &
Drill template
spiles
Zoom -
Focus -
IT
IP Bullet Day&Night colour camera, CMOS 1/2,5" sensor, 8 Mpx (3804x2160) resolution,
3,3-12 mm motorized varifocal lens, mechanic IR filter, H.265 and H.264 Multistream, PoE
or 12 Vdc supply, slot SD CARD, IR 30-50 m, CVBS, Audio IN/OUT, WDR, HLC, BLC, ROI,
3DNR, Mask, Motion, DC-Iris, Smart IR, RTSP functions, ON/VIF protocol, IP66 protection
degree. Dimensions: Ø 109x264 mm. Weight 1115 g

Package content

After you receive your device, please check the following accessories.
The pictures here are for reference only.
Cavo di connessione
Cacciavite CVBS e DC IN
Screw-driver CVBS & DC
in cables

Introduction

This IP-camera (short for IP-CAM) is designed for high performance CCTV solu-
tions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC (System on chip), etc to ensure this system more stable and
reliable. Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are
available to download in the Product info sheet section of www.vimar.com website.

Connections

Di seguito sono riportate le principali connessioni della telecamera
1 Cavo di rete / Network cable
2 Cavo microfono / Microphone cable
3 Cavo cuffie / Headphone cable
4 Uscita video CVBS / CVBS Video output
5 Ingresso uscita allarmi / Alarm input output
6 Cavo RS485 / RS485 Cable
7 Cavo alimentazione / Power cable
10 Foro per il reset / Reset Hole
11 Porta CVBS/DC IN per test / CVBS/DC IN port for resting
12 Slot per scheda TF / TF Card Slot
Installazione
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry en-
vironment. You'd better install back the lens cover less than 4 hours after removing
it. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill templa-
te.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed ring to adjust the view angle of the camera.
4
5) Adjustment the focusing and zoom. This type of camera is supplied of motorized
lens, it is necessary to connect to the web interface for setting the zoom and
focusing.
Zoom +
Focus +
6) Remove the protective film to complete the installation procedure.
EN
Cappuccio impermeabile
Water-proof Cap
