ALLEN + ROTH and logo design are trademarks or

Serial Number__________________

Purchase Date__________________

Thank you for purchasing this ALLEN + ROTH product.

Questions, problems or missing parts?

Before returning contact us on:

, 8 a.m. - 8 p.m., EST, Monday - Sunday or

866-439-9800

SG24397

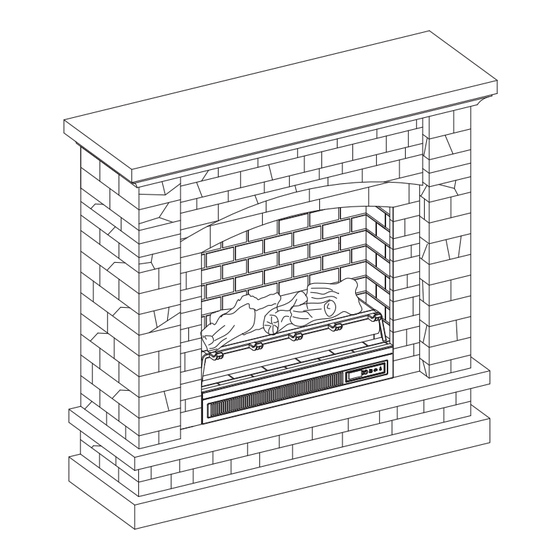

43.5-IN ELECTRIC

ATTACH YOUR RECEIPT HERE

ascs@lowes.com.

ITEM #4976260

MODEL #2315FM-23-931

FIREPLACE

Español p. 20

Need help?

Do you have a question about the Allen + Roth 2315FM-23-931 and is the answer not in the manual?

Questions and answers

Summary of Contents for LF Allen + Roth 2315FM-23-931

Page 1 ITEM #4976260 MODEL #2315FM-23-931 ALLEN + ROTH and logo design are trademarks or 43.5-IN ELECTRIC registered trademarks of LF, LLC. All rights reserved. FIREPLACE Español p. 20 ATTACH YOUR RECEIPT HERE Serial Number__________________ Purchase Date__________________ Thank you for purchasing this ALLEN + ROTH product.
Page 2 TABLE OF CONTENTS Package Contents ..........................3 Hardware Contents..........................4 Safety Information ..........................4 Preparation ............................8 Assembly Instructions.......................... 8 Operating Instructions ........................14 Care And Maintenance ........................16 Troubleshooting ..........................17 One-Year Limited Warranty ....................... 18 Replacement Parts List ........................19...
Page 3 PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Base Panel and Heater Center Front Panel Base Left Wall Fire Log Right Wall Fireplace Grate Firebox Top Remote Control Panel Fireplace Brick Wall (Battery) Fireplace Glass Front...
Page 4 HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE) PART DESCRIPTION QUANTITY Long Bolt Bolt Wooden Dowel Screw Touch-up Pen Tip Restraint Hardware SAFETY INFORMATION Please read and understand this entire manual before • Reorient or relocate the receiving antenna. attempting to assemble, operate or install the product. •...
Page 5 SAFETY INFORMATION (CONTINUED) • DO NOT insert or allow foreign objects to enter any Modiﬁcations not approved by the party responsible ventilation or exhaust opening as this may cause for compliance could void user’s authority to operate the equipment. an electric shock or ﬁre or damage the appliance. •...
Page 6 SAFETY INFORMATION (CONTINUED) • To avoid electric shock, ﬁre, or injury, review the • To disconnect this appliance, turn controls to the assembly instruction to conﬁrm that the appropriate OFF position, then remove plug from outlet. critical components and accessories are being used •...
Page 7 SAFETY INFORMATION (CONTINUED) Electrical Connection Grounding Instructions • A 15-Amp, 120-volt, 60 Hz circuit with a properly • This heater is for use on 120-volt. The cord has a grounded outlet is required. Preferably, the plug as shown below. See illustration or grounding ﬁreplace will be on a dedicated circuit as other instruction.
Page 8 PREPARATION Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product. Estimated Assembly Time: 30 minutes Tools Required for Assembly (not included): Phillips screwdriver ASSEMBLY INSTRUCTIONS...
Page 9 ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Carefully position the center front panel (B) into the space between the left wall (C) and right wall (D). Fasten two bolts (BB) on each side. Hardware Used Bolt 3. Place the base panel and heater (H) onto the base (I),fasten with two long bolts (AA).
Page 10 ASSEMBLY INSTRUCTIONS (CONTINUED) 4. Insert four wooden dowels (CC) into the top outer holes on both the left wall (C) and right wall (D). Attach the top (A), fastening from underneath with four long bolts (AA). Hardware Used Long Bolt Wooden Dowel 5.
Page 11 ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Place the ﬁreplace grate (N) by matching the bottom pins into the holes on the base panel and heater (H). Slot the USB cable from the heater underneath through the cable hole on the base panel and heater (H).
Page 12 ASSEMBLY INSTRUCTIONS (CONTINUED) 8. Unfold the ﬁreplace brick wall (F) and brackets. 9. Insert the ﬁreplace brick wall (F) into the mantel, slotting it into the grooves on base panel and heater (H). Fasten the brackets to the back side of the rightand left walls (D,C) using two screws (DD) intothe bracket.
Page 13 ASSEMBLY INSTRUCTIONS (CONTINUED) 10. Place the ﬁrebox top (E) on top of the panel ﬁrebox with corner bumpers facing inward. WARNING: You must install the tip restraint (iii) hardware to help prevent any accidents or damage to the unit. We strongly recommend attaching the tip Wall Stud restraint hardware to a wall stud and your unit.
Page 14 OPERATING INSTRUCTIONS Control Panel Remote Control To use the remote control, first insert two AAA batteries (included) into the remote control. Ensure the polarities of the batteries match the inside of the battery compartment. Controls and Display The control panel will display the heater setting when the unit power is turned ON. Whichever control icon you press will display the current setting of the corresponding function.
Page 15 OPERATING INSTRUCTIONS (CONTINUED) Heater Function (Control Panel Only) • Press the HEATER ICON to display the current heater setting. • Press the HEATER ICON again to scroll down through the heater settings. Note: Long-hold the icon to quickly scroll through settings. •...
Page 16 CARE AND MAINTENANCE • Make sure the unit is turned OFF, unplugged and the heating elements of heater are cool whenever you are cleaning the heater or ﬁreplace. • Clean the metal trim using a water-dampened soft, clean cloth. DO NOT use brass polish or household cleaners as these products will damage the metal trim.
Page 17 TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Error E1 displayed on The overheat sensor has Unplug unit, wait 15-20 minutes, then the sensor will reset control panel. been engaged. itself. Plug the unit back in and turn on the heater. If the problem persists, call customer service.
Page 18 ONE-YEAR LIMITED WARRANTY The manufacturer warrants that your new electric ﬁreplace is free from manufacturing and material defects for a period of one year from date of purchase, subject to the following conditions and limitations. Install and operate this electric ﬁreplace in accordance with the installation and operating instructions furnished with the product at all times.
Page 19 REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 866-439-9800 , 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com. PART DESCRIPTION PART # Fireplace Glass Front 2315FM-23-GLASS FRONT Fire Log FIRE LOG 1 Fireplace Grate GRATE B...
Page 20 ARTÍCULO #4976260 MODELO #2315FM-23-931 ALLEN + ROTH y el diseño del logotipo son 110.49 CM CHIMENEA marcas comerciales o marcas registradas de LF, LLC. Todos los derechos reservados. E É É T T I R C I A T E S U...
Page 21 ÍNDICE Contenido del paquete ........................22 Aditamentos............................23 Información de seguridad ........................23 Preparación ............................27 Instrucciones de ensamblaje ......................27 Instrucciones de funcionamiento ....................... 33 Cuidado y mantenimiento ........................35 Solución de problemas ........................36 Garantía limitada de un año ......................37 Lista de piezas de repuesto.......................
Page 22 CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD Parte superior Panel de la base y Panel frontal central calentador Base Pared izquierda Pared derecha Leño para chimenea Rejilla para chimenea Panel superior de la cámara de combustión Control remoto (batería) Pared de ladrillos de la chimenea Parte frontal del vidrio de...
Page 23 ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL) PIEZA DESCRIPCIÓN CANTIDAD Perno largo Perno Espiga de madera Tornillo Aplicador de retoque Aditamento de contención antivuelcos INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes • Reorientar o reubicar la antena de recepción. de intentar ensamblar, usar o instalar el producto.
Page 24 INFORMACIÓN DE SEGURIDAD (CONTINUACIÓN) • NO pase el cable debajo de muebles o Las modiﬁcaciones que no estén aprobadas por la electrodomésticos. Coloque el cable lejos de zonas parte responsable del cumplimiento podrían anular la autorización del usuario para utilizar el equipo. de tránsito donde nadie se pueda tropezar y caer.
Page 25 INFORMACIÓN DE SEGURIDAD (CONTINUACIÓN) • Cada superﬁcie prevista para soportar una carga • “ADVERTENCIA: la colocación de equipos de audio debe tener una declaración correspondiente en las y/o video en muebles no diseñados especíﬁcamente instrucciones de uso que indica la carga máxima en para soportar tales equipos puede causar la muerte kilogramos (libras) prevista para esa superﬁcie.
Page 26 INFORMACIÓN DE SEGURIDAD (CONTINUACIÓN) Conexión eléctrica Instrucciones de puesta a tierra • Se requiere un circuito de 15 amperios, 120 voltios, • Este calentador se diseñó para usarse con 60 Hz con un tomacorriente con la debida puesta 120 voltios. El cable tiene un enchufe como se a tierra.
Page 27 PREPARACIÓN Antes de empezar a ensamblar el producto, asegúrese de que todas las piezas estén presentes. Compare las piezas con la lista del contenido del paquete y de los aditamentos. No intente ensamblar, instalar o usar el producto si faltan piezas o si están dañadas. Tiempo estimado de ensamblaje: 30 minutos Herramientas necesarias para el...
Page 28 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 2. Coloque con cuidado el panel frontal central (B) en el espacio entre la pared izquierda (C) y la pared derecha (D). Apriete dos pernos (BB) en cada lado. Aditamentos utilizados Perno 3. Coloque el panel base y el calentador (H) sobre la base (I), apriete con dos pernos largos (AA).
Page 29 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 4. Coloque cuatro espigas de madera (CC) en los oriﬁcios superiores externos de la pared izquierda (C) y la pared derecha (D). Fije la parte superior (A), sujetando desde debajo con cuatro pernos largos (AA). Aditamentos utilizados Perno largo Espiga de madera 5.
Page 30 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 6. Coloque la rejilla de la chimenea (N) haciendo coincidir los pasadores inferiores en los orificios del panel base y el calentador (H). Pase el cable USB del calentador por debajo a través del orificio para cable en el panel base y el calentador (H).
Page 31 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 8. Despliegue la pared de ladrillos de la chimenea (F) y los soportes. 9. Inserte la pared de ladrillos de la chimenea (F) en la repisa para chimenea, encajándola en las ranuras del panel superior de la base y el calefactor (H).
Page 32 INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 10. Coloque el panel superior de la cámara de combustión (E) en la parte superior de la cámara de combustión con los protectores de esquina mirando hacia adentro. Advertencia: debe instalar el aditamento de (iii) contención antivuelcos para ayudar a evitar Montante de accidentes o daños a la unidad.
Page 33 INSTRUCCIONES DE FUNCIONAMIENTO Panel de control Control remoto Para usar el control remoto, primero inserte dos baterías AAA (incluidas) en el control remoto. Asegúrese de que las polaridades de las baterías coincidan con el interior del compartimento de la batería. Controles y pantalla El panel de control mostrará...
Page 34 INSTRUCCIONES DE FUNCIONAMIENTO (CONTINUACIÓN) Función de calentador (solo panel de control) • Presione el ÍCONO DE CALENTADOR para mostrar la conﬁguración actual del calentador. • Presione el ÍCONO DE CALENTADOR nuevamente para desplazarse hacia abajo a través de la conﬁguración del calentador. Nota: mantenga presionado el ícono para desplazarse rápidamente por la conﬁguración.
Page 35 CUIDADO Y MANTENIMIENTO • Asegúrese de que la unidad esté APAGADA, desenchufada y que los elementos de calefacción estén fríos cada vez que limpie el calentador o la chimenea. • Limpie el borde metálico con un paño suave y limpio humedecido con agua. NO use pulidores de latón ni limpiadores domésticos, ya que estos productos dañarán el borde metálico.
Page 36 SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA El error E1 se muestra Se ha activado el sensor Desenchufe la unidad, espere de 15 a 20 minutos, luego el en el panel de control. de sobrecalentamiento. sensor se reiniciará automáticamente. Vuelva a enchufar la unidad y encienda el calentador.
Page 37 GARANTÍA LIMITADA DE UN AÑO El fabricante garantiza que su nueva chimenea eléctrica no presentará defectos de fabricación ni en los materiales durante un período de un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes condiciones y limitaciones. Instale y use el la chimenea eléctrica según lo indican las instrucciones de instalación y funcionamiento provistas con el producto en todo momento.
Page 38 LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al , de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede 866-439-9800 ponerse en contacto con nosotros en ascs@lowes.com.
