Kurzanleitung/Quickstart
CMS460-D4
Diese Kurzanleitung ersetzt nicht das
Handbuch!
Die Bedienungsanleitung finden Sie auf
der Webseite www.bender.de
Stellen Sie sicher, dass das Personal das
Handbuch und die Sicherheitshinweise
gelesen und verstanden hat.
Lieferumfang
1 CMS460-D4
Bender-Sicherheitshinweise
Diese Kurzanleitung
Bestimmungsgemäße Verwendung
Das CMS460-D4 ist ein Gerät zur Laststromüberwachung an Drei-
Phasen-Trenntransformatoren.
Jede der drei Phasen wird mit einem Messstromwandler
(STW2...4) zur Laststrommessung versehen. Die Auswertung der
Messergebnisse übernimmt das CMS460-D4.
Beachten Sie die in den technischen Daten angegebenen Gren-
zen des Einsatzbereichs. Eine andere oder darüber hinausgehen-
de Benutzung gilt als nicht bestimmungsgemäß. Zur
bestimmungsgemäßen Verwendung gehört auch das Beachten
aller Hinweise des Bedienungshandbuchs.
Sicherheitshinweise
Gefahr eines elektrischen Schlages!
Stellen Sie vor Einbau des Gerätes und vor Arbeiten an
den Anschlüssen des Gerätes sicher, dass die Anlage
spannungsfrei ist.
GEFAHR Außerdem drohen Sachschäden an der elektrischen
Anlage und die Zerstörung des Gerätes.
Gefahr eines elektrischen Schlages durch offene
Wandleranschlüsse!
Bei Betrieb eines nicht korrekt angeschlossenen Mess-
stromwandlers kann es zu einem elektrischen Schlag
GEFAHR und/oder Spannungsüberschlägen kommen.
Vermeiden Sie offene Wandleranschlüsse und arbeiten
Sie stets an einer spannungsfreien Anlage!
CMS460-D4_D00166_00_Q_DEEN/11.2014
This reference guide does not replace
the operating manual!
The manual is available on our Web site
www.bender.de
Make sure that the relevant personnel has
read the manual and understood all
instructions relating to safety.
Scope of delivery
1 CMS460-D4
Bender safety instructions
This quickstart
Intended use

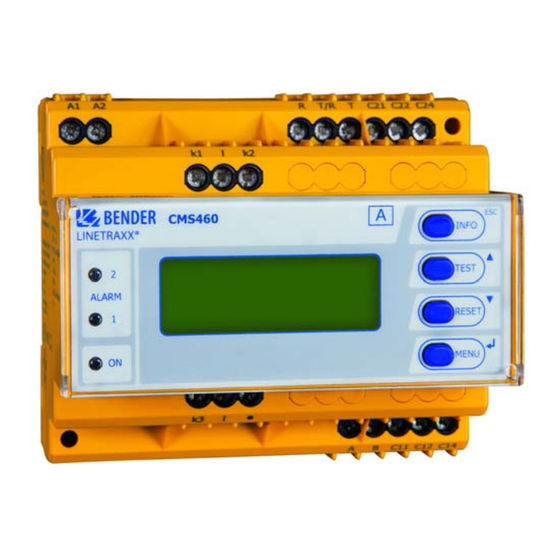

The CMS460-D4 is intended to monitor load currents of three-
phase isolating transformers.
One measuring current transformer (STW2...4) is provided at
each of the three phases for measuring the load current. The
measuring results are evaluated by the CMS460-D4.
Please heed the limits of the area of application indicated in the
technical specifications. Any other use than that described in this
manual is regarded as improper. Intended use also implies: The
observation of all information in the operating manual.
Safety instructions
Danger of electric shock!
Before fitting the device and prior to working on the
device connections, make sure that the power supply
has been disconnected and the system is dead.
DANGER The electrical installation may sustain damage and the
device be destroyed beyond repair.
Risk of electric shock due to open current
transformer connections!
When operating incorrectly connected measuring
current transformers there is the risk of an electric
DANGER shock and/or flashovers.
Avoid open transformer connections and ensure that the
electrical installation is de-energised!
