Kurzanleitung DE
Quick-start guide EN

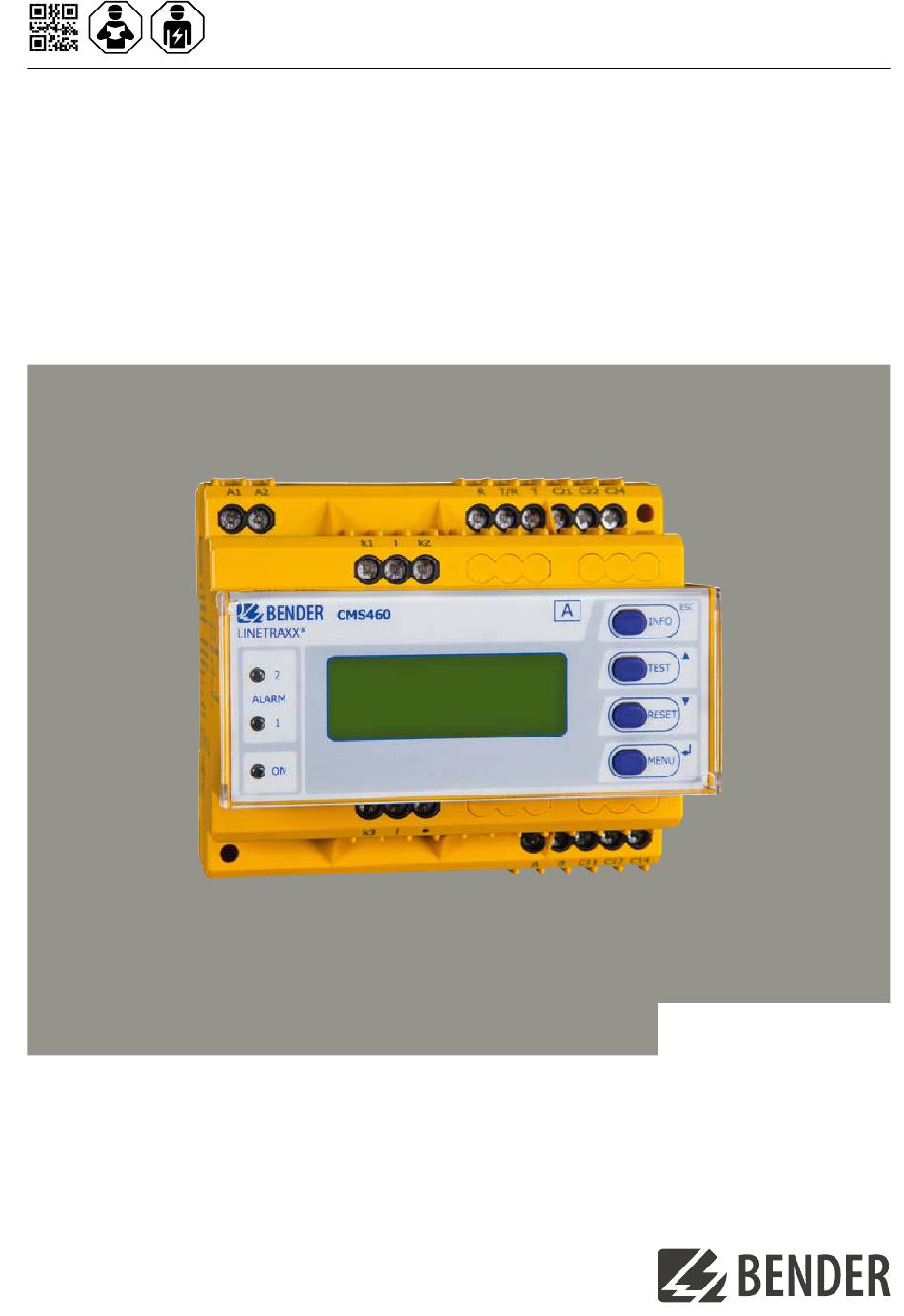

LINETRAXX® CMS460-D4
Laststrom-Monitor mit 3 Messkanälen
zur Überwachung von 3-Phasen-Trenntransformatoren mit
AC-Strömen bis 32/63 A
Load current monitor with three measuring channels
for monitoring three-phase isolating transformers with
AC currents up to 32/63 A
CMS460-D4_D00166_02_Q_XXDE / 01.2024
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bender LINETRAXX CMS460-D4
Summary of Contents for Bender LINETRAXX CMS460-D4
- Page 1 Kurzanleitung DE Quick-start guide EN LINETRAXX® CMS460-D4 Laststrom-Monitor mit 3 Messkanälen zur Überwachung von 3-Phasen-Trenntransformatoren mit AC-Strömen bis 32/63 A Load current monitor with three measuring channels for monitoring three-phase isolating transformers with AC currents up to 32/63 A CMS460-D4_D00166_02_Q_XXDE / 01.2024...
- Page 2 LINETRAXX® CMS460-D4 LINETRAXX® CMS460-D4 LINETRAXX® CMS460-D4 Laststrom-Monitor Load current monitor Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Typ/Type Art.-Nr./Art.-No. Handbuch Nr. / Manual No. CMS460-D4 DC 100…240 V / AC 100…240 V, 50/60 Hz B94053030...
-
Page 3: Wiring Diagram
ISOMETER® für medizinisch genutzte Bereiche isoMED427P-2 ISOMETER® for medical locations Melde- und Prüfkombination für BMS-fähige Remote alarm indicator and test combination for BMS-capable MK2430 Bender-Überwachungssysteme Bender monitoring systems. Netzteil für Spannungsversorgung MK2430 AN450 Power supply unit for MK2430 CMS460-D4_D00166_02_Q_XXDE / 01.2024... -
Page 4: Commissioning The Device
LINETRAXX® CMS460-D4 Maßbild (mm) Dimension diagram (mm) 45 67,5 31,1 47,5 The devices are suitable for the following types of installation: Die Geräte sind für folgende Einbauarten geeignet: • Installation distributor to DIN 43871 • Installationsverteiler nach DIN 43871 • Quick mounting on top-hat rail according to IEC 60715 •... -
Page 5: Vor Dem Einschalten
BMS bus. Initially, the “ON” LED flashes on the LED „ON“, das Grafikdisplay des CMS460-D4 zeigt CMS460-D4 and the graphic display of the das Startbild (Bender) an. Anschließend leuchtet die CMS460-D4 shows the Bender welcome screen. Then LED „ON“ dauerhaft. -
Page 6: Bedien- Und Anzeigeelemente
LINETRAXX® CMS460-D4 Bedien- und Anzeigeelemente Operator control and display elements CMS460 LINETRAXX® Bedeutung Element Meaning LED leuchtet, wenn in einem Messkanal der Messwert den An- LED lights up if the measured value exceeds the response value ALARM 2 sprechwert Hauptalarm überschreitet. main alarm on one channel. -
Page 7: Technische Daten
LINETRAXX® CMS460-D4 Technische Daten Technical data Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Versorgungsspannung U ......AC/DC 100…240 V (-20…+15 %) Supply voltage U ........AC/DC 100…240 V (-20…+15 %) Frequenz der Versorgungsspannung .........DC, 50/60 Hz Supply voltage frequency ............DC, 50/60 Hz Bemessungsspannung ................ - Page 8 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
