Comunello RANGER Series Installation And User Manual
  1. Manuals
  2. Brands
  3. Comunello Manuals
  4. Controller
  5. RANGER Series
  6. Installation and user manual

Comunello RANGER Series Installation And User Manual

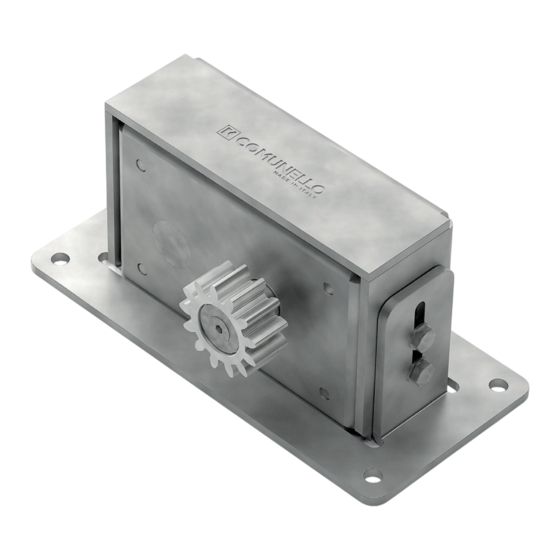

Speed reduction system for for telescopic sliding gate systems
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual

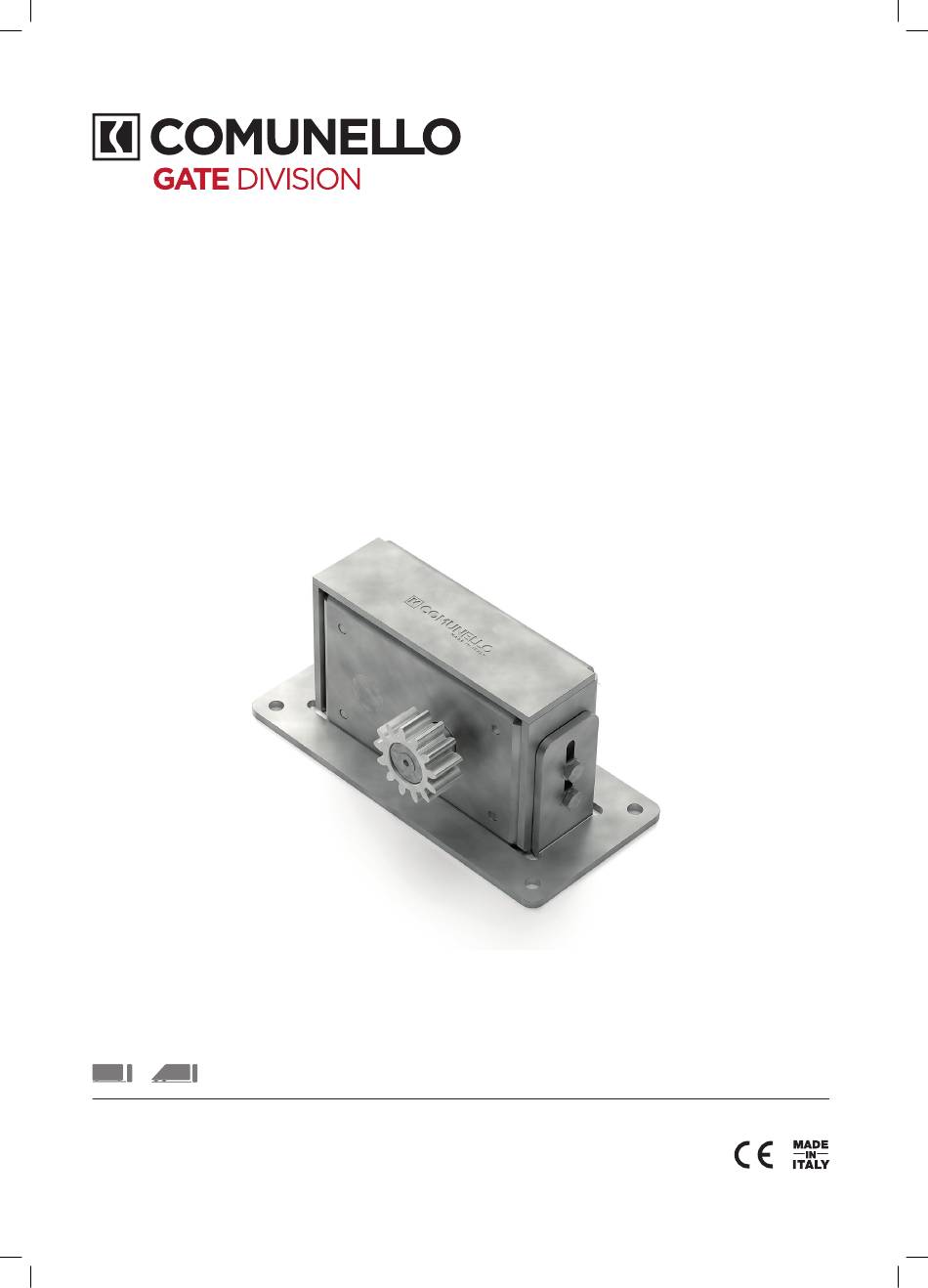

RG - 40
Sistema riduzione velocità per sistemi cancelli scorrevoli telescopici serie RANGER
Speed reduction system for for telescopic sliding gate systems, RANGER series
Système de réduction de vitesse pour les systèmes de portails coulissants télescopiques, série RANGER
Sistema de reducción de velocidad para sistemas de puertas correderas telescópicas, serie RANGER
Sistema de redução de velocidade para sistemas de portas de correr telescópicas, série RANGER
comunello.com
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCIONS D'UTILISATION ET D'INSTALLATION
INSTRUCCIONES DE USO Y DE INSTALACION
MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO
91300524 - Rev. 00 - 02/03/21
