Painel Traseiro - SWR Redhead Owner's Manual

O .

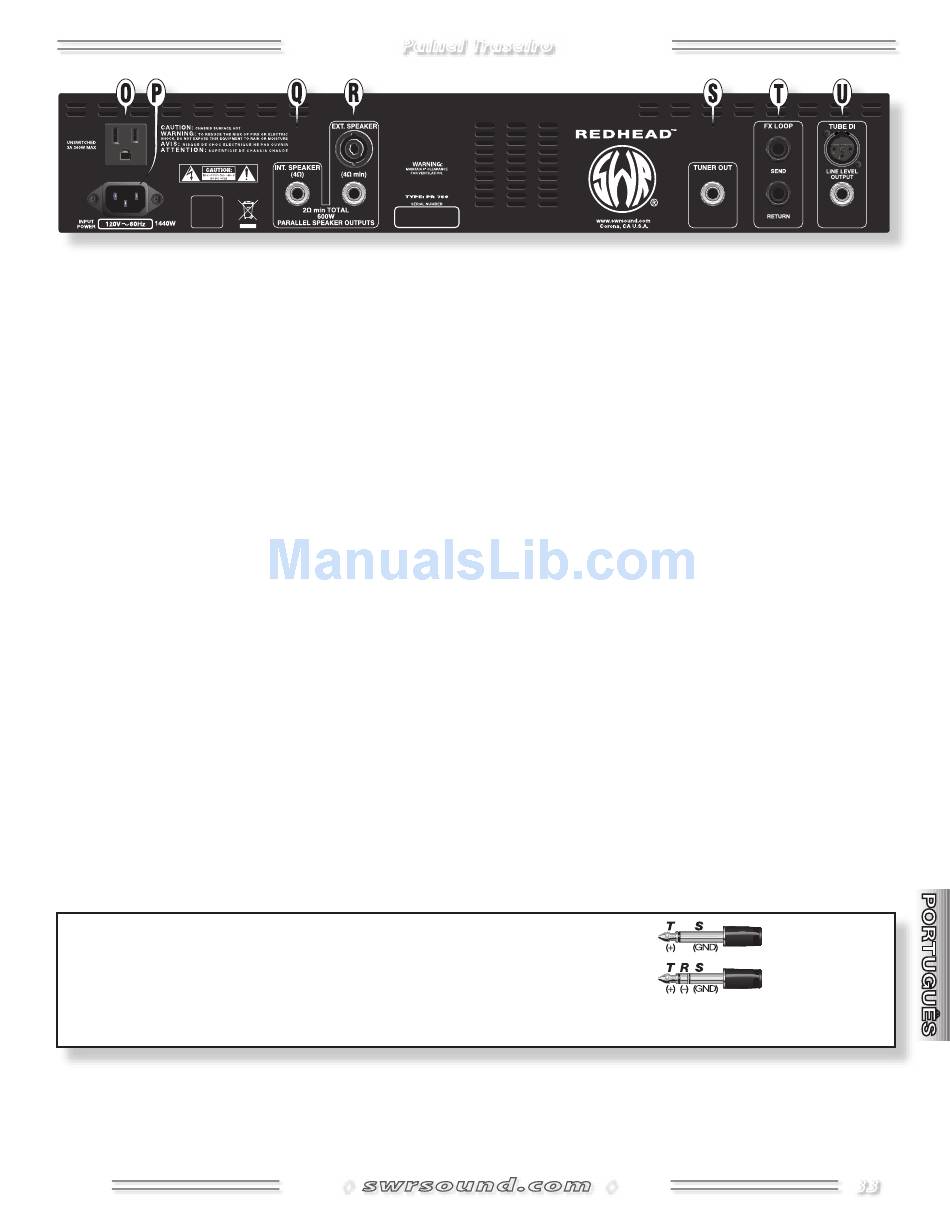

A/C POWER OUTLET—(somente modelos 120V) Essa saída
é conveniente para se plugar um dispositivo de rack que
você tenha instalado no Redhead Rack Space {W}. A energia
necessária para essa tomada não deve passar de 3A, 360W.
OBSERVE: Energia está sempre ativa (ON) nessa tomada uma
vez que o Redhead está conectado à tomada, mesmo se o
Redhead estiver desligado (OFF).
P . IEC POWER CORD SOCKET—Conecte o cabo de força incluso
em uma tomada aterrada de rede elétrica AC de acordo com
a voltagem e a frequência especificadas no painel traseiro do
seu amplificador.
Q . INTERNAL SPEAKER—Conexão para o alto-falante interno.
Essa saída é controlada pelo Internal Speaker Switch {M} no
painel frontal. Leia o Speaker Guidelines antes de mudar as
conexões dos alto-falantes.
R . EXTERNAL SPEAKER—Conecte aqui um gabinete externo de
alto-falante usando ou a entrada Speakon® ou a entrada 1/4".
O alto-falante deve ter no mínimo 4Ω e ter capacidade para
manipular 350 watts. Leia o Speaker Guidelines antes de fazer
as conexões dos alto-falantes.
S . TUNER OUTPUT*—Plugue aqui o afinador do seu instrumento
para acionar a afinação inline. Use o MUTE {A/J} para desabilitar
a saída de audio enquanto você está afinando.
* OBSERVE: Os plugues do painel traseiro {W, X e Y} são do tipo TRS (Tip/Ring/Sleeve) balanceado:
Tip=positivo (+)
Ring=negativo (-)
Sleeve=terra.
Apesar de que cabos TS de guitarra padrões, blindados e "mono" provavelmente serão usados, o uso de cabos TRS "estéreo" deve melhorar a
relação sinal-ruído e/ou reduzir "hum", especialmente quando longas conexões são necessárias.

Painel Traseiro

T .
U .
◊
EFFECTS LOOP*—Conecte o Send à entrada do seu dispositivo
de efeitos e conecte a saída do dispositivo ao Return. OBSERVE:
Deixe o controle wet/dry da sua unidade externa de efeitos na
posição completamente WET para, assim, prevenir problemas
de fase e deixe o volume da entrada dos efeitos o mais
próximo possível de 0dB.
O sinal de saída inclui o modelador onboard de timbre; o
volume de saída é primeiramente controlado pelo Gain {C}. O
Return oferece uma entrada de linha que pode ser misturada
em qualquer taxa com o sinal onboard do pré-amplificador
usando o Effects Blend {L}.
O circuito do loop de efeitos está em um "side chain" em
relação ao circuito principal (como em consoles de gravação
em estúdio) para oferecer o som completo do seu instrumento
E a diversidade da sua unidade de efeitos. Isso também reduz
os ruídos das unidades de efeitos por estar localizado depois
do ganho no caminho do sinal.
TUBE DI*—Dirigido
por
de transformador adequadas à conexão para estúdio
e consoles mixadores "front-of-house" (ao vivo). Esses
plugues eletronicamente balanceados são saídas de linha
para maximizar a relação sinal / ruído. Para evitar que o
equipamento se sobrecarregue (especialmente com as saídas
XLR) não se esqueça de ajustar o nível de entrada do console
para "LINE LEVEL" ou reduzir o nível de saída do Tube DI
usando o controle Pad {J}.
◊
válvulas, saídas acopladas
33
