SWR Professional Bass Preamplifier Marcus Miller Owner's Manual

Swr sound professional bass preamplifier owner's manual
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 6

Quick Links

PROFESSIONAL BASS PREAMP
www.swramps.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Professional Bass Preamplifier Marcus Miller and is the answer not in the manual?

Questions and answers

Related Manuals for SWR Professional Bass Preamplifier Marcus Miller

Summary of Contents for SWR Professional Bass Preamplifier Marcus Miller

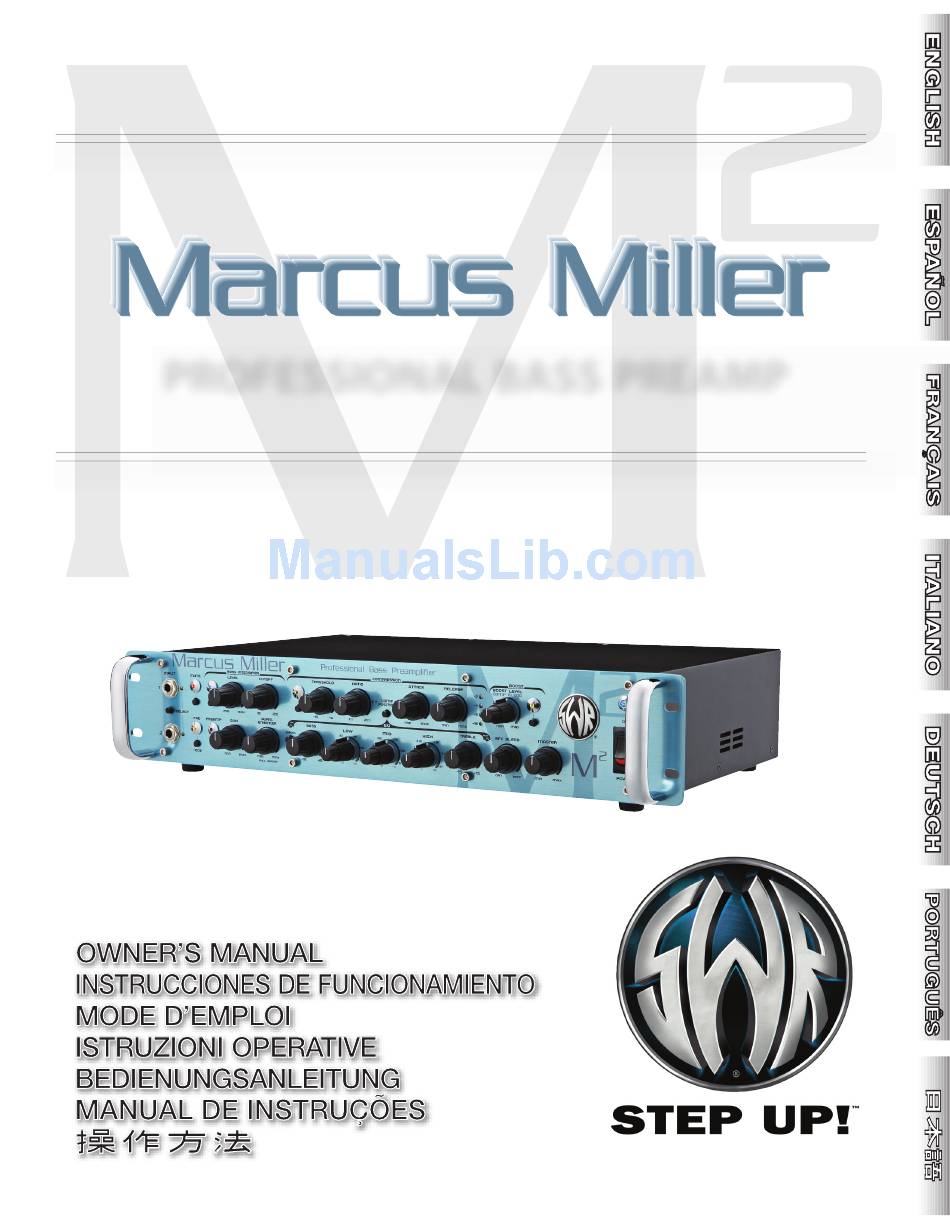

  • Page 1 PROFESSIONAL BASS PREAMP www.swramps.com...
  • Page 2 ENGLISH - PAGES ... 6–11 ESPAÑOL - PAGINAS ..12–17 FRANÇAIS - PAGES ..18–23 ITALIANO - PAGINE .
  • Page 3 I n s t r u c c i o n e s d e S e g u r i d a d I m p o r t a n t e s Este símbolo advierte al usuario que en el interior de la carcasa hay niveles peligrosos de voltaje.
  • Page 4 I m p o r t a n t i I s t r u z i o n i p e r l a S i c u r e z z a Questo simbolo indica che si avvisa l'utente della presenza di livelli di tensione pericolosi all'interno della struttura.
  • Page 5 I n s t r u ç õ e s I m p o r t a n t e s d e S e g u r a n ç a Este símbolo adverte o usuário da presença de níveis perigosos de voltagem dentro da caixa.
  • Page 6 Marcus Miller — Professional Bass Preamp Congratulations on your purchase of the SWR® Marcus Miller preamplifier! The SWR tradition of innovation and excellence began in 1984, when founder Steve W. Rabe developed an entirely new concept of bass instrument amplification. Responding to advice and suggestions from top L.A.

  • Page 7: Front Panel

    A. INPUTS Plug into either (or both) of the input jacks using shielded instrument cable. Press Select to choose either Input 1 or 2 to be the active jack as indicated by the LEDs. The rear panel Input jack {KK} can be used instead of Input 1 on the front panel, useful for connecting wire- less receivers.
  • Page 8 M. BOOST LEVEL / COMP BLEND This dual knob control is active only when the the Boost + Compress circuit {N} is engaged. The inner knob sets the volume boost level and the outer knob sets the compression level. When the outer Comp Blend knob is in the center detent position, compression will be active at the level set by the 4 com- pressor knobs—even if the Compressor {F} is OFF before...

  • Page 9: Rear Panel

    AA. PREAMP OUTPUT True electronically-balanced XLR and 1/4" TRS jacks for output to Bass Power amp, such as the SWR Power 750. BB. GROUND / LIFT Disconnects the ground connection (pin-1) from the Preamp Out and Line Out jacks to reduce ground loop noise generated from non-standard wiring.

  • Page 10: Suggested Settings

    The following EQ settings are recommended by Marcus Miller for various Fender Jazz Bass types. Compression settings are optional. The remaining controls are left blank for your notations as well as one completely blank panel for your use. ACTIVE: FRETLESS PASSIVE: PASSIVE: _____________________: 1 TRS Balanced Jacks...

  • Page 11: Rack Mounting

    To preserve the beauty and reliability of your preamp, we recommend that you install your preamp in a rack case. The Marcus Miller Preamp is completely ready to be rack mounted and needs no additional parts or accessories other than the rack screws and the case itself.
  • Page 12 Marcus Miller — Previo de bajo profesional ¡Felicidades y gracias por su compra del previo SWR® Marcus Miller! La tradición en innovación y excelencia de SWR comenzó en 1984, cuando su fundador Steve W. Rabe desarrolló un concepto completamente nuevo de amplificación de bajo. Como respuesta a las sugerencias y peticiones de algunos de los bajistas de estudio más famosos de L.A.

  • Page 13: Panel Frontal

    A. INPUTS Conecte su bajo a cualquiera (o ambas) de estas tomas de entrada usando un cable de instrumento con blindaje. Pulse Select para elegir si la entrada activa será Input 1 ó 2 tal como verá indicado por su LED. Puede usar la toma Input {KK} del panel trasero en lugar de Input 1 del panel frontal para la conexión de receptores inalámbricos.
  • Page 14 M. BOOST LEVEL / COMP BLEND Este mando dual solo funciona cuando esté activado el circuito Boost + Compress {N}. El mando interior ajusta el nivel de realce de volumen, mientras que el exterior ajusta el nivel de compresión. Cuando el mando Comp Blend exterior esté en la posición de muesca central, la compresión estará...

  • Page 15: Panel Trasero

    AA. PREAMP OUTPUT Conectores TRS de 6,3 mm y XLR auténticamente balanceados de salida a una etapa de potencia de bajo, como la SWR Power 750. BB. GROUND / LIFT Esto desconecta la toma de tierra (punta 1) de las salidas de línea y de previo, de cara a reducir el ruido de bucle a tierra producido por cableados no standard.

  • Page 16: Diagrama De Bloques

    Los siguientes ajustes de EQ han sido recomendados por Marcus Miller para distintos tipos de bajos Fender Jazz Bass. Los ajustes de compresión son opcionales. Los controles restantes están en blanco para que haga sus anotaciones, al igual que también le incluimos un panel totalmente en blanco para que lo use como plantilla.

  • Page 17: Montaje En Rack

    Para conservar toda la belleza y fiabilidad de su previo, le recomendamos que lo instale en un bastidor rack. El previo Marcus Miller está completamente preparado para ser montado en un rack y no necesitará ningún accesorio aparte de los tornillos de sujeción y del propio bastidor rack. El previo Marcus Miller ocupa dos espacios rack completos (3 1/2").
  • Page 18 Marcus Miller — Préampli basse professionnel Merci d'avoir choisi ce préamplificateur basse Marcus Miller SWR® ! La tradition d'innovation et d'excellence qui a fait la renommée de SWR remonte à 1984, l'année où son fondateur, Steve W. Rabe, développa un tout nouveau modèle d'amplificateur basse.

  • Page 19: Face Avant

    A. INPUTS Utilisez l'une des entrées (ou les deux) avec un cordon blindé pour instrument. Utilisez la touche Select pour sélectionner l'entrée 1 ou 2 (témoin Led allumé). Vous pouvez utiliser le Jack de la face arrière {KK} à la place de l'entrée 1 de la face avant, ce qui est utile pour connecter un récepteur sans fil.
  • Page 20 M. BOOST LEVEL / COMP BLEND Ce double réglage n'est actif que lorsque la fonction Boost + Compress {N} est acti- ve. Le bouton intérieur détermine le niveau de Boost et le bouton extérieur détermine le niveau de compression. Lorsque le bouton Comp Blend et en position centrale (crantée), la compression est active au niveau défini par les 4 boutons du compresseur —...

  • Page 21: Face Arrière

    AA. PREAMP OUTPUT Sortie XLR et Jack stéréo 6,35 mm à symétrie électronique pour la connexion à un amplifica- teur de puissance pour basse tel que le Power 750 SWR. BB. GROUND / LIFT Découple la broche de masse (1) des sorties Preamp Out et Line Out pour réduire le bruit lié...
  • Page 22 Ces réglages d'égalisation sont recommandés par Marcus Miller pour divers types de Jazz Bass Fender (compression optionnnelle). Les autres réglages ne sont pas repérés pour votre propre utilisation. La dernière illustration est vièrge. BASSE ACTIVE : BASSE FRETLESS PASSIVE : BASSE PASSIVE : _____________________: 1 Jacks 6,35 mm stéréo symétriques...

  • Page 23: Montage En Rack

    Pour préserver l'esthétique et la fiabilité de ce préamplificateur, il est recommandé de l'installer en Rack. Le préamplificateur Marcus Miller est directement prêt à l'installation en Rack — tout ce dont vous avez besoin, ce sont les vis de fixation et le Rack lui-même.
  • Page 24 Rabe sviluppò un sistema full- range ad alta fedeltà che consentiva di ottenere qualsiasi sonorità, con l’accuratezza di una mixing consolle da studio. Nacque così il mitico “SWR Sound”. Continuando in questa tradizione, SWR ha potuto usufruire della collaborazione di Marcus Miller - certamente il bassista più...

  • Page 25: Pannello Frontale

    A. INPUTS Collega uno o entrambi i connettori d'ingresso usando un cavo schermato per strumenti. Premi il tasto Select per stabilire l'ingresso da attivare (Input 1 o 2 - come segnalato dagli indicatori LED). La connessione Input del pannello posteriore {KK} è impiegabi- le al posto dell'ingresso Input 1 del pannello frontale, ed è...
  • Page 26 M. BOOST LEVEL / COMP BLEND Questo controllo, dotato di doppia manopola, è attivo solo quando il circuito Boost + Compress {N} viene attivato. La manopola interna imposta il livello di Boost mentre quella esterna regola il livello di compres- sione.

  • Page 27: Pannello Posteriore

    AA. PREAMP OUTPUT Uscite XLR e jack TRS da 1/4" bilanciate elettronicamente, utili per l'invio del segnale ad un amplificato- re di potenza per basso, come il Power 750 SWR. BB. GROUND / LIFT Selettore che disconnette la terra (pin-1) dalle uscite Preamp Out e Line Out, per ridurre il rumore causato dal ritorno di terra (o Ground Loop) generato da un cablaggio non- standard.

  • Page 28: Diagramma A Blocchi

    Le seguenti regolazioni EQ rappresentano dei preziosi suggerimenti forniti da Marcus Miller e applicabili a diversi tipi di bassi Fender Jazz. Le impostazioni del compressore sono opzionali. I controlli rimanenti sono stati lasciati vuoti per le tue regolazioni. Inoltre, è incluso un pannello interamente dedicato alle tue regolazioni.
  • Page 29 Per preservare la bellezza e l'affidabilità della tua unità preamp Marcus Miller, ti consigliamo di installarla all'interno di un rack-case. Il preamp Marcus Miller è già pronto per essere inserito in un rack e non necessita di elementi o accessori aggiuntivi, a parte il rack-case stesso e le viti per il fissaggio al suo interno.
  • Page 30 Marcus Miller — Profi-Bassverstärker Herzlichen Glückwunsch zum Kauf des SWR® Marcus Miller Vorverstärkers! Die SWR Tradition der Innovation und Spitzenleistung begann 1984, als Firmengründer Steve W. Rabe ein völlig neues Konzept der Bassinstrumentenverstärkung ent- wickelte. Als Reaktion auf die Rat- und Vorschläge der aktuell besten Studio-Bassisten von L.A., die sich live einen genauso großartigen Sound wünschten, wie sie ihn von den Studiomonitoren gewohnt waren, entwik-...
  • Page 31 A. INPUTS Schließen Sie an eine (oder beide) Eingangs- buchsen ein abgeschirmtes Instrumentenkabel an. Drücken Sie Select, um entweder Eingang 1 oder 2 als aktive Buchse zu wählen. Die entsprechende LED leuch- tet. Die rückseitige Input-Buchse {KK} kann an Stelle des vor- derseitigen Eingangs 1 verwendet werden, um bei spiels- weise drahtlose Empfänger anzuschließen.

  • Page 32: Master Volume

    M. BOOST LEVEL / COMP BLEND Dieser Doppeldrehregler ist nur bei aktivierter Boost + Compress-Schaltung {N} in Betrieb. Der innere Regler bestimmt die Stärke der Pegel- anhebung und der äußere Regler bestimmt den Kompres- sions pegel. Befindet sich der äußere Comp Blend-Regler in der einrastenden Mitteposition ist die Kompression mit dem Pegel aktiv, der mit den 4 Compressor-Reglern eingestellt wurde —...
  • Page 33 AA. PREAMP OUTPUT Echt elektronisch symmetrierte XLR- und 1/4" TRS-Buchsen für die Signalausgabe zu Bass-End- stufen, z. B. SWR Power 750. BB. GROUND / LIFT Unterbricht die Masse-Verbindung (Pol 1) der Preamp Out- und Line Out-Buchsen, um Brummgeräusche durch Erdungsschleifen, die von unüb- licher Verdrahtung verursacht werden, zu verringern.

  • Page 34: Empfohlene Einstellungen

    Die folgenden EQ-Einstellungen werden von Marcus Miller für verschiedene Fender Jazz Bass-Typen empfohlen. Die Kompres- sions einstellungen sind optional. Die restlichen Regler wurden für Ihre Notizen leer gelassen. Zudem können Sie ganz unten ein völlig leeres Bedienfeld für Eintragungen nutzen. AKTIV: FRETLESS PASSIV: PASSIV:...

  • Page 35: Technische Daten

    Um die Schönheit und Zuverlässigkeit Ihres Preamps zu erhalten, sollten Sie den MM in ein Rack-Gehäuse installieren. Der Marcus Miller Preamp ist für die Rackmontage komplett vorbereitet und benötigt außer den Rackschrauben und dem eigentlichen Rack keine zusätzlichen Bauteile bzw. Zubehör. Der Marcus Miller Preamp beansprucht zwei volle Rack- Höheneinheiten (3 1/2"...
  • Page 36 Marcus Miller — Pré-amplificador profissional de baixo Parabéns pela sua aquisição do pré-amplificador SWR® Marcus Miller! A tradição SWR de inovação e excelência começou em 1884, quando fundador Steve W. Rabe desenvolveu um conceito inteiramente novo de amplificação de baixo. Respondendo a conselhos e sugestões vindos de excelentes baixistas de L.A.

  • Page 37: Painel Frontal

    A. ENTRADAS Plugue em qualquer um (ou em ambos) conectores fêmea de entrada usando cabo protegido de instrumento. Pressione Select para escolher Entrada 1 ou 2 para ser o conector fêmea ativo como mostrado pelos indi- cadores LED. O conector fêmea da entrada do painel traseiro {KK} pode ser usado em vez da entrada 1 no painel dianteiro, útil para conectar receptores sem fio.
  • Page 38 M. NÍVEL DE AMPLIFICAÇÃO / MISTURA DA COMP Este con- trole de botão duplo é ativo somente quando o circuito {N} de Amplificação + Compressa é acoplado. O botão interno ajusta o nível de amplificação do volume e o botão exterior ajusta o nível de compressão.

  • Page 39: Painel Traseiro

    AA. SAÍDA PRÉ AMPLIFICADOR conectores fêmea XLR e ¼” TRS eletronicamente balance- ados para saída do amplificador de Potência Grave, como o SWR Power 750. BB. GROUND / LIFT Desconecta a conexão terra (pin-1) do pré-amplificador de Saída e dos conectores fêmeas de Linha de Saída para reduzir o ruído do anel do terra gerado da fia- ção não-padronizada.
  • Page 40 Os seguintes configurações EQ são recomendados pelo Marcus Miller para vários tipos de baixos Fender Jazz. Configurações de compressão são opcionais. Os restantes controles são deixados em branco para as sua anotações. ATIVO: FRETLESS PASSIVO: PASSIVO: _____________________: 1 TRS Plugues Balanceados NOTA: Os conectores fêmeas no painel traseiro {AA, CC, FF, e JJ} são balanceadas TRS (Tip/Ring/Sleeve) e foram desenhados para funcionar melhor com plugues TRS (Tip/Ring/ Sleeve):...
  • Page 41 Para preservar a beleza e confiabilidade do seu preamp, recomendamos que você instale o seu preamp numa prateleira. O Preamp Marcus Miller está completamente preparado para ser montado em prateleira a não precisa nenhuma parte adicional além os parafusos e a prateleira. O Preamp Marcus Miller ocupa dois espaços inteiros (3 1/2").
  • Page 42 Marcus Miller — プロフェッショナル ベースプリアンプ SWR® Marcus Miller プリアンプリファイヤーのご購入 ありがとうございます ！ SWR の革新と卓越性の伝統は、 1984 年、 設立者 Steve W. Rabe が全く新しいコンセプトのベース楽器のアン プ方式を開発したことで始まりました。 ライブでのサ ウンドをスタジオの再生用モニターから聞こえるサウ ンドに近づけたいと考えていた L.A. で 当時トッ プのレコ ーディング ベーシストからのアドバイスと提案に応え、 Rabe はスタジオのミキシング コンソール級の正確さ で、 プレイヤーが求めるあらゆるトーンにダイアルでき る、 フルレンジのハイファイなベース用のシステムを開 発したのです。 こうして "SWR のサウンド " が誕生しまし た。...
  • Page 43 A. INPUTS ̶ これらの入力端子のいずれか （もしくは両方） にシールドされた楽器のケーブルを接続します。 Input 1 か 2 のどちらを有効な端子にするかを選択し、 有 効な端子側の LED が点灯します。 リアパネルの Input 端子 {KK} はフロントパネルの Input 1 の代わりに使用することができます。 これはワイヤレスの レシーバーを接続する際には便利です。 注意：もし両方の ジャックが同時に使用された場合、 フロントパネルの端子 がリアパネルの端子よりも優先されます。 B. MUTE ̶ Tuner Out {JJ} 以外のこの機器からのすべての出 力を無効にするときに押し込みます。 楽器の交換やチュー ニング、 もしくはブレイク中に便利です。 C.
  • Page 44 M. BOOST LEVEL / COMP BLEND ̶ このダイアルノブは Boost + Compress {N} 回路が働いているときにだけ有効になりま す。 内側のノブは、 ボリュームのブーストレベルを設定し、 外 側のノブはコンプレッションのレベルを設定します。 外側の Comp Blend ノブがセンターのクリック位置にある場合、 Boost + Compress モードに入る前に、 Compressor {F} が OFF であったとしても、 コンプレッションは 4 つのコンプレ ッサーのノブで設定されたレベルで有効になります。 さら に、 "off" （ 反時計方向いっぱい） から、 実際に 4 つのコンプレ ッサーのノブで設定されたコンプレッションのレベルを増...
  • Page 45 AA. PREAMP OUTPUT ̶ SWR Power 750 など、 ベース用の パワーアンプに出力するための、 電気的に完全バランスの XLR と 1/4 インチ TRS 端子です。 BB. GROUND / LIFT ̶ Preamp Out と Line Out 端子から、 グラ ンド接続 (pin-1) を切り離し、 基準外のワイヤリングによって 生じたグランドルー プ ノイズを減らします。 通常このスイッ チは解除 （グランド接続された状態） にしておきます。 CC.
  • Page 46 これらの EQ の設定は、 様々な Fender Jazz Bass のタイプのために、 Marcus Miller によって推奨されているものです。 コンプレッショ ンの設定は自由に行ってください。 メモに使っていただくために、 その他のコントロールには何も記入されていません。 また一つはメ モ用に、 完全に空白のパネルが用意されています。 アクティブ ： フレットレス パッシブ ： パッシブ ： _____________________: 1 TRS バランス端子 注意： リアパネルの 1/4 インチ端子 {AA, CC, FF と JJ} はバランス TRS （ T: チッ プ /R: リング /S: スリーブ）...
  • Page 47 このプリアンプの美観と信頼性を保つために、 このプリアンプ をラックケースに組み込むことをお薦めします。 Preamp は、 ラックマウントに完全に対応しており、 ラック用の ねじとケースそのもの以外に、 必要な部品はありません。 Marcus Miller Preamp は 2 フル ラックスペース （ 3.5 インチ） を 使用します。 もしプリアンプをラックにマウントするために、 本 体底面のゴム足を取り外す必要がある場合は、 再びゴム足を取 り付けるときのために、 取り外したねじを保管しておいてくださ い。 12AX7 双 3 極チューブ （真空管） はこの Marcus Miller プリアンプリファイヤーでは重要な部品 です。 通常 12AX7 チューブは数年間使用可能 ですが、...
  • Page 48 Block Diagram...
  • Page 49 Notes...
  • Page 50 Notes...
  • Page 51 Notes...
  • Page 52 )*)*+, )9:;'* )9<=>?@A)* )9BCDA)* EFG!"!#$%HG)*I!J%KLMNOPJH EFG!"!#$%XYHG)*NZ[J%KLMNOP\] IMPORTADO POR: Instrumentos Musicales Fender S.A. de C.V., Calle Huerta # 132, C.P. 22880, Col. Carlos Pacheco, Ensenada, Baja California. RFC: IMF870506R5A SWR®, Bass Intensifier™ and Aural Enhancer™ are trademarks of FMIC. Other trademarks are property of their respective owners. !"!#$%&'( 3456 QRNSPTUVW...
