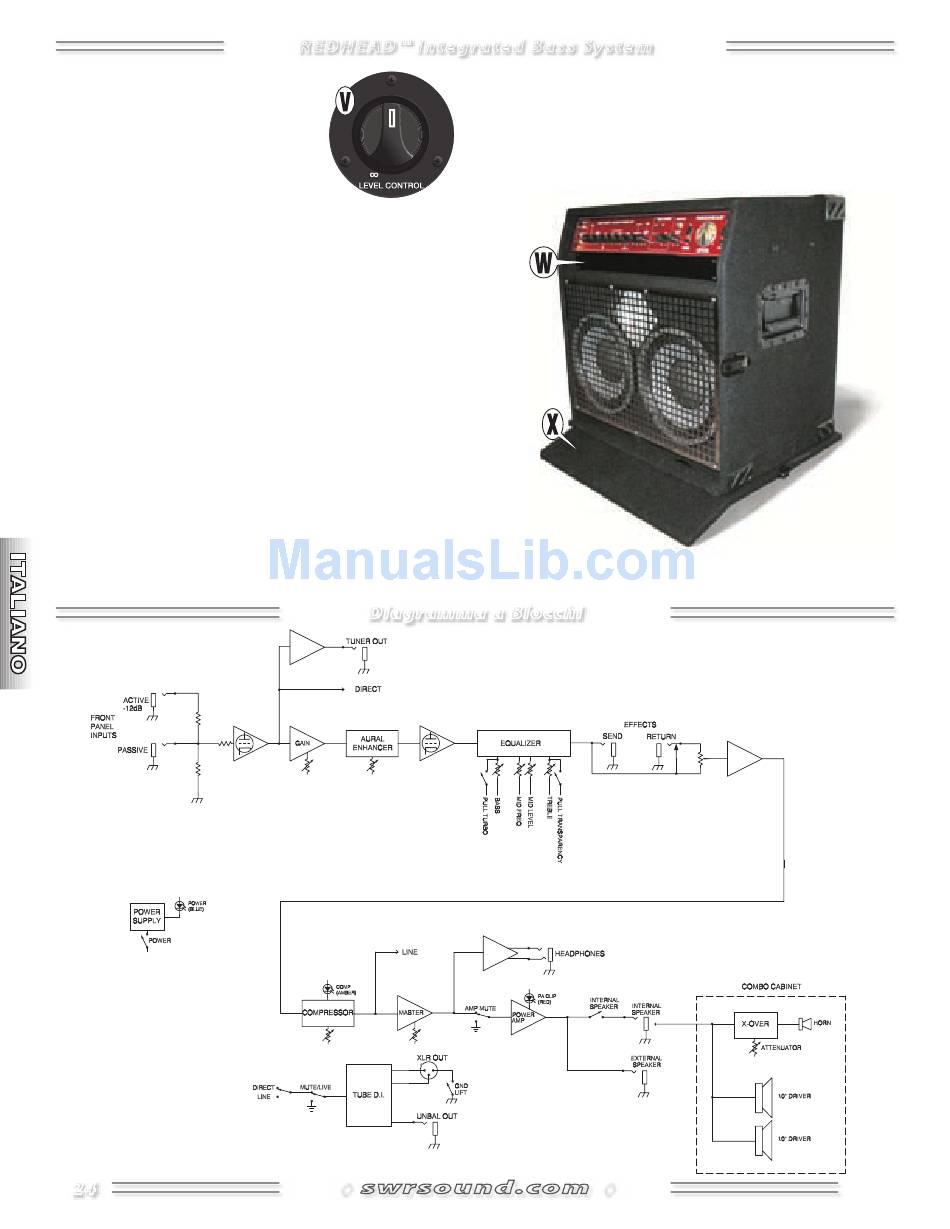

V . HORN LEVEL—Questo
permette di regolare il volume del
tweeter per le alte frequenze, variando
da completamente
(∞ - resistenza "infinito") al massimo
livello d'uscita (0 - resistenza "zero").
La posizione di partenza consigliata è
4dB (come nella figura); quindi, procedi
regolando in base alle esigenze.
W . SPAZIO RACK—In questo spazio è possibile installare un'unità
d'effetti esterna, oppure un accordatore. Collega il cavo
d'alimentazione nella presa A/C {O} del pannello posteriore
(solo modelli a 120V). Viene fornito in dotazione un pannello rack
"cieco", utile per coprire questo spazio in caso di non utilizzo.
X . COPERCHIO DEL CABINET—Il coperchio in acciaio rinforzato
è utile per proteggere l'amplificatore durante il trasporto
e il magazzinaggio. Inoltre può essere impiegato come un
supporto angolato quando si desidera indirizzare in modo
più diretto l'amplificatore Redhead. Innanzi tutto, occorre
rimuovere le rotelle {Y}. Quindi, collocare il coperchio nel
punto desiderato (superficie con moquette rivolta in alto) e
posizionare l'amplificatore su un angolo, come da figura.
Y . ROTELLE (NON VISIBILI)—Incluse per facilitare le operazioni
di trasporto, le rotelle devono essere rimosse durante
l'impiego, in modo da migliorare la risposta delle basse
frequenze mediante il contatto tra la superficie inferiore
24
REDHEAD™ Integrated Bass System
controllo
-dB
-dB
5 5
3
3
6 6
7 7
2
disattivato 2
8 8
1
10 1
10
HIGH HIGH
12 12
16
16
0 0

Diagramma a Blocchi

◊
del cabinet e il pavimento. Le rotelle devono essere
rimosse per usare Redhead in posizione reclinata {X}.
Per rimuovere le rotelle, ribaltare l'unità Redhead su un
fianco ed estrarre le rotelle.
◊
