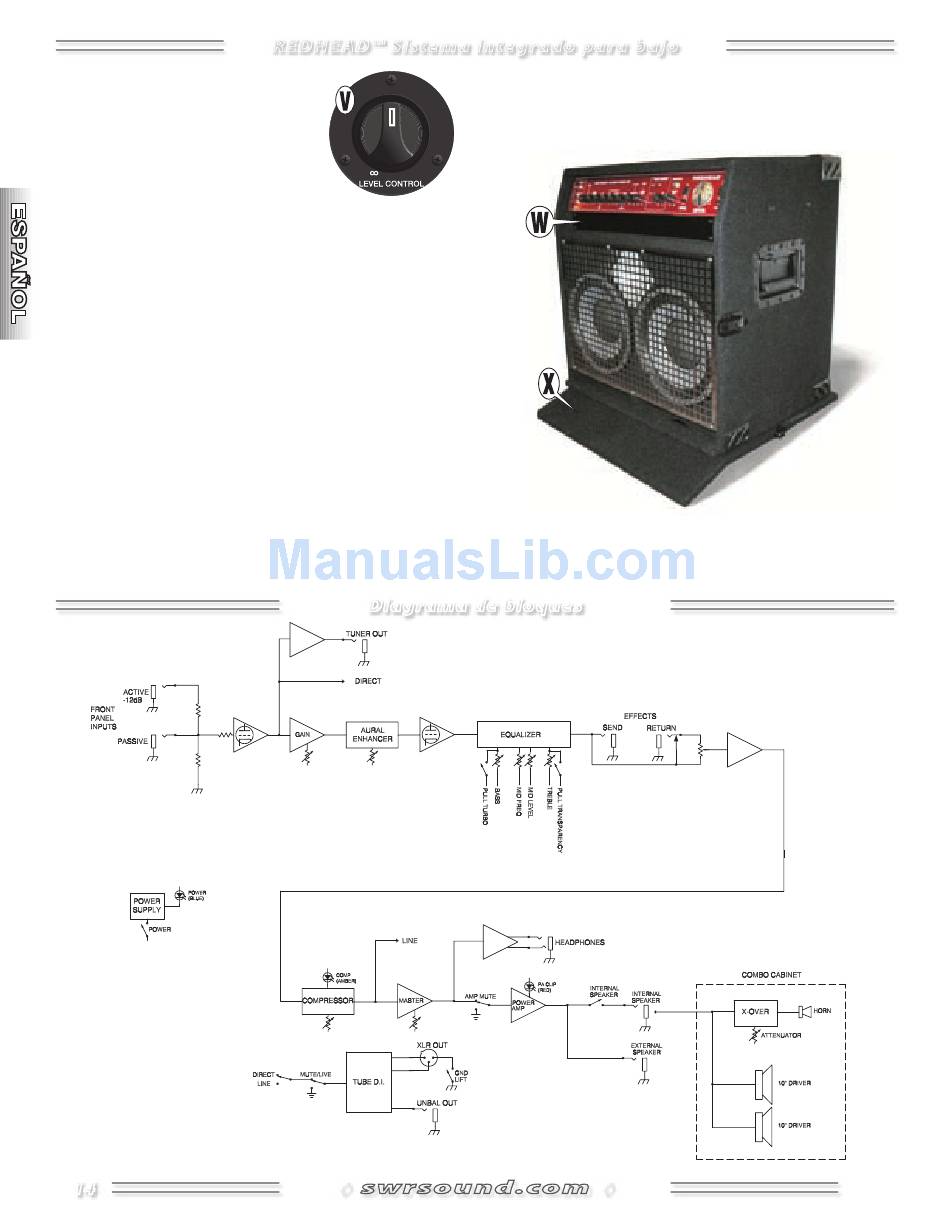

V . NIVEL DE TROMPETA—Le permite
ajustar el nivel de volumen del tweeter
de agudos entre totalmente OFF (∞-
resistencia infinita) y salida máxima
(0-resistencia cero). La posición de
partida recomendada es -4 dB (la que
le mostramos), pero ajústelo como
quiera.
W . ESPACIO RACK—Instale aquí su unidad de efectos o afinador
de instrumentos de montaje en rack. Conecte el cable de
alimentación de ese dispositivo a la salida de corriente del
panel trasero del Redhead {O} (solo modelos de 120V). Hemos
incluido un panel vacío para tapar ese espacio si no lo utiliza.
X . TAPA DEL RECINTO—Tapa de acero reforzado que le permite
proteger el amplificador cuando lo vaya a transportar o en
su almacén. Puede usar esta tapa también como una cuña
cuando quiera monitorizar el sonido del Redhead de forma
directa. Para ello, quite primero las ruedecillas {Y} y coloque
después la tapa en la posición que quiera (la cara de la
moqueta hacia arriba) para colocar el amplificador orientado
más hacia arriba, tal como le mostramos.
Y . RUEDECILLAS (NO MOSTRADAS)—Incluidas para un transporte
más fácil, quite estas ruedas cuando use el amplificador para
mejorar su respuesta en graves haciendo que el recinto esté
en contacto con el suelo. También deberá quitarlas para usar
el Redhead inclinado {X}. Para quitarlas, coloque el Redhead
sobre uno de sus laterales y tire de ellas hacia fuera.
14
REDHEAD™ Sistema integrado para bajo
-dB -dB
5
5
3
3
6
6
7 7
2
2
8
8
1 1
10 10
HIGH
HIGH
12
12
16 16
0
0

Diagrama de bloques

◊ ◊
