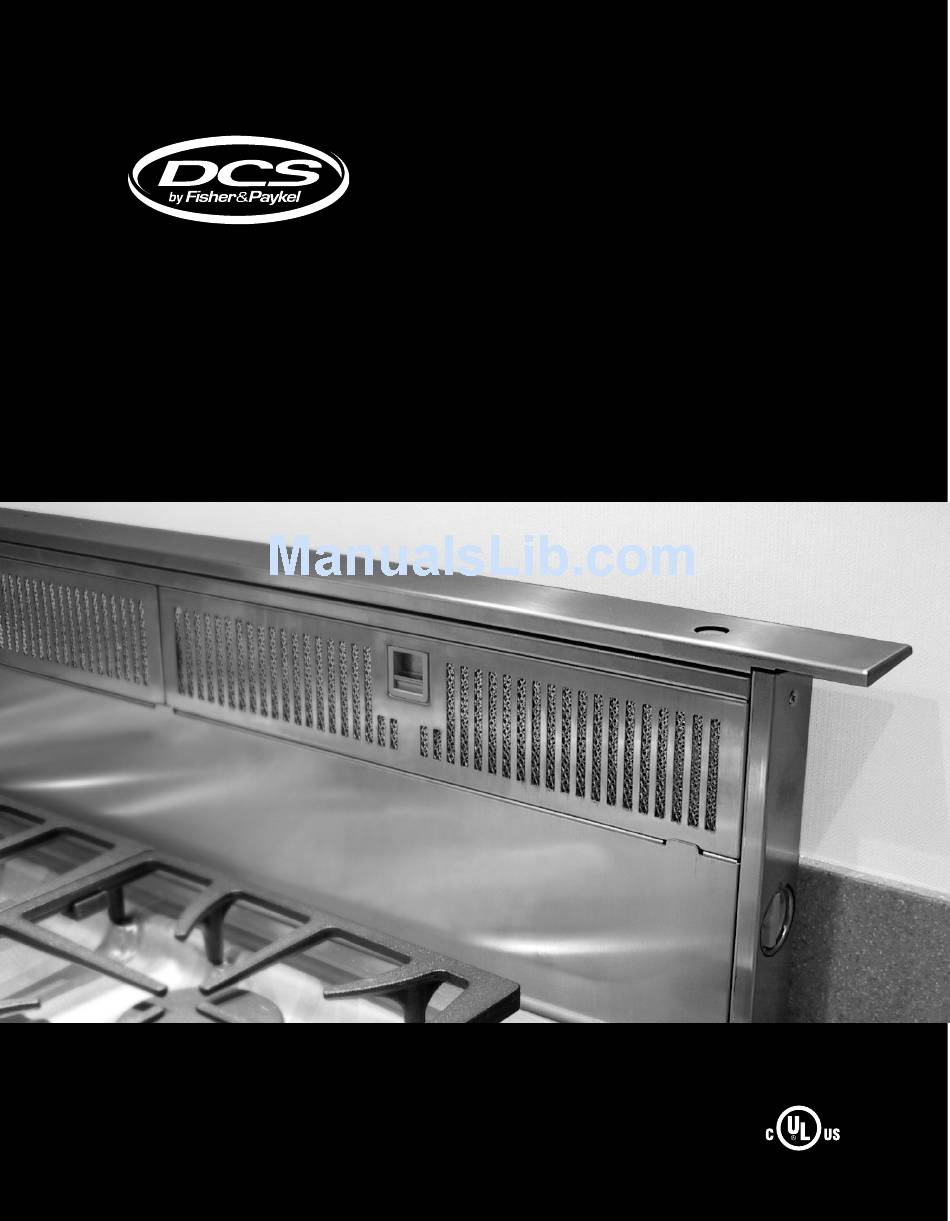

THE PROFESSIONAL DOWNDRAFT
Use and Care Guide
MODELS:
DD-36SS
DD-30SS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DD-30SS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DCS DD-30SS

Summary of Contents for DCS DD-30SS

  • Page 1 THE PROFESSIONAL DOWNDRAFT Use and Care Guide MODELS: DD-36SS DD-30SS...

  • Page 3: A Message To Our Customers

    A MESSAGE TO OUR CUSTOMERS Thank you for selecting this DCS Downdraft Vent System. Because of its unique features, we have developed this Use and Care Guide. It contains valuable information on how to properly operate and maintain your new Downdraft Vent System for years of safe and enjoyable service.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS SAFETY PRACTICES & PRECAUTIONS ...3 USE AND CARE ...4 WIRING DIAGRAM ...5 HOW TO OBTAIN SERVICE ...6 WARRANTY ...7-8...

  • Page 5: Safety Practices & Precautions

    SAFETY PRACTICES & PRECAUTIONS WARNING ALL WALL AND FLOOR OPENINGS WHERE THE Downdraft IS INSTALLED MUST BE SEALED. Consult the cooktop or range installation instructions given by the manufacturer before making any cutouts. MOBILE HOME INSTALLATION - The installation of this Downdraft must conform to the Manufactured Home Construction and Safety Standards, Title 24 CFR, Part 3280 (formerly Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280).

  • Page 6: Use And Care

    USE WITH GAS COOKTOPS The DCS Downdraft Vent System is designed for safe use with gas cooktops and will not extinguish burners or pilots. The blower does not start operation until the plenum has reached the full upright position.

  • Page 7: Wiring Diagram

    WIRING DIAGRAM N.O. GEAR MOTOR BLOWER MOTOR 8/50K-A120 SWITCH FAN N.O. SWITCH FILTER N.O. PUSH BUTTON 11 UF...

  • Page 8: How To Obtain Service

    3) Are the grease filters properly installed? 4) Will the unit go up/down and the blow control is on? For warranty service, contact DCS Customer Care at (888) 281-5698. Before you call, please have the following information ready: Model Number (can be found on right side of the blower motor box).

  • Page 9: Warranty

    WARRANTY LIMITED WARRANTY When you purchase a new DCS Ventilation Product for personal or consumer use you automatically receive a One year Limited Warranty covering parts and labor for the entire product, and a Five year Limited Warranty on the switches and motor (parts only) for servicing within the 48 mainland United States, Hawaii, Washington D.C and Canada.

  • Page 10: Commercial Use

    Please read your Use and Care Guide. If you then have any questions about operating the Product, need the name of your local DCS Authorized Service Agent, or believe the Product is defective and wish service under this Limited Warranty, please contact your dealer or call us at: TOLL FREE 1-888-281-5698 or contact us through our web site: www.dcsappliances.com.
  • Page 11 HOTTE PROFESSIONNELLE Manuel d'utilisation et d'entretien MODÈLES :: DD-36SS DD-30SS...
  • Page 12 A L’INTENTION DE NOS CLIENTS Nous vous remercions d’avoir choisi cette hotte à évacuation à tirage par le bas de DCS. Nous avons conçu ce Manuel d’utilisation et d’entretien pour expliquer ses fonctions uniques. Il contient des informations extrêmement utiles sur la façon de faire fonctionner et d’entretenir correctement votre nouvel appareil.
  • Page 13 TABLE DES MATIERES MESURES DE SECURITE ET DE PRECAUTION ...3 UTILISATION ET ENTRETIEN ...4 SCHEMA DE CABLAGE ...5 POUR L’OBTENTION DE SERVICE ...6 GARANTIE ...7-9...

  • Page 14: Mesures De Securite Et De Precaution

    MESURES DE SECURITE ET DE PRECAUTION AVERTISSEMENT : TOUTES LES OUVERTURES MURALES ET DE PLANCHER OÙ EST INSTALLÉE LA HOTTE DOIVENT ÊTRE FERMÉES. Consultez les instructions de montage de la table de cuisson ou de la cuisinière fournies par le fabricant avant d’effectuer les découpes.

  • Page 15: Entretien Et Utilisation

    UTILISATION AVEC DES TABLES DE CUISSON A GAZ La hotte à évacuation à tirage par le bas de DCS est conçue pour être utilisée en toute sécurité avec des tables de cuisson à gaz et ne risque pas d’éteindre les brûleurs ou les veilleuses. Le ventilateur ne fonctionne pas tant que le plénum n’a pas atteint pleinement sa position relevée.

  • Page 16: Schema De Cablage

    BOUTON-POUSSOIR N.O. MOTEUR À ENGRENAGES 11 UF MOTEUR DU VENTILATEUR 8/50K-A120 SCHEMA DE CABLAGE INTERRUPTEUR DU VENTILATEUR N. O. INTERRUPTEUR DU VENTILATEUR N. O.

  • Page 17: Pour L'obtention De Service

    4) L'appareil se déplacera-t-il vers le haut/bas alors que la commande de moteur est activée? Pour le service sous garantie, contactez le centre DCS agréé le plus proche au (888) 281-5698. Avant d'appeler, veuillez avoir les informations suivantes à portée de main : I Numéro de modèle...

  • Page 18: Garantie Limitee

    Cette garantie s'applique à l'acheteur initial et à tous les propriétaires successifs du produit dans la mesure où il s'agit d'un produit acheté pour une utilisation à domicile normale. Tout service couvert par cette garantie limitée sera assuré par Fisher & Paykel ou son agent de service DCS agréé durant les heures d'ouverture normales.
  • Page 19 Veuillez consulter le guide de l'utilisateur. Si vous avez des questions concernant l'utilisation du produit, que vous cherchez le nom de l'agent de service DCS agréé local ou que pensez que le produit est défectueux et désirez le faire réparer dans le cadre de cette garantie limitée, veuillez contacter votre distributeur ou nous appeler au numéro suivant :...
  • Page 20 AUCUNE AUTRE GARANTIE Cette garantie limitée constitue l'accord entier et exclusif entre vous et Fisher & Paykel en ce qui concerne tout défaut du produit. Aucun de nos employés (ou agents de service agréés) n'est autorisé à apporter des ajouts ou des modifications à cette garantie limitée. Garant : Fisher &...
  • Page 21 REMARQUE...
  • Page 22 REMARQUE...
  • Page 24 Fisher & Paykel Appliances, Inc. 5900 Skylab Road, Huntington Beach, CA 92647 Customer Care: 888.281.5698 Fax: 714.372.7003 www.dcsappliances.com As product improvement is an ongoing process, we reserve the right to change specifications or design without notice. Nous améliorons constamment ses produits et se réserve le droit de modifier les spécifications ou la conception de ses produits sans aucun préavis.
