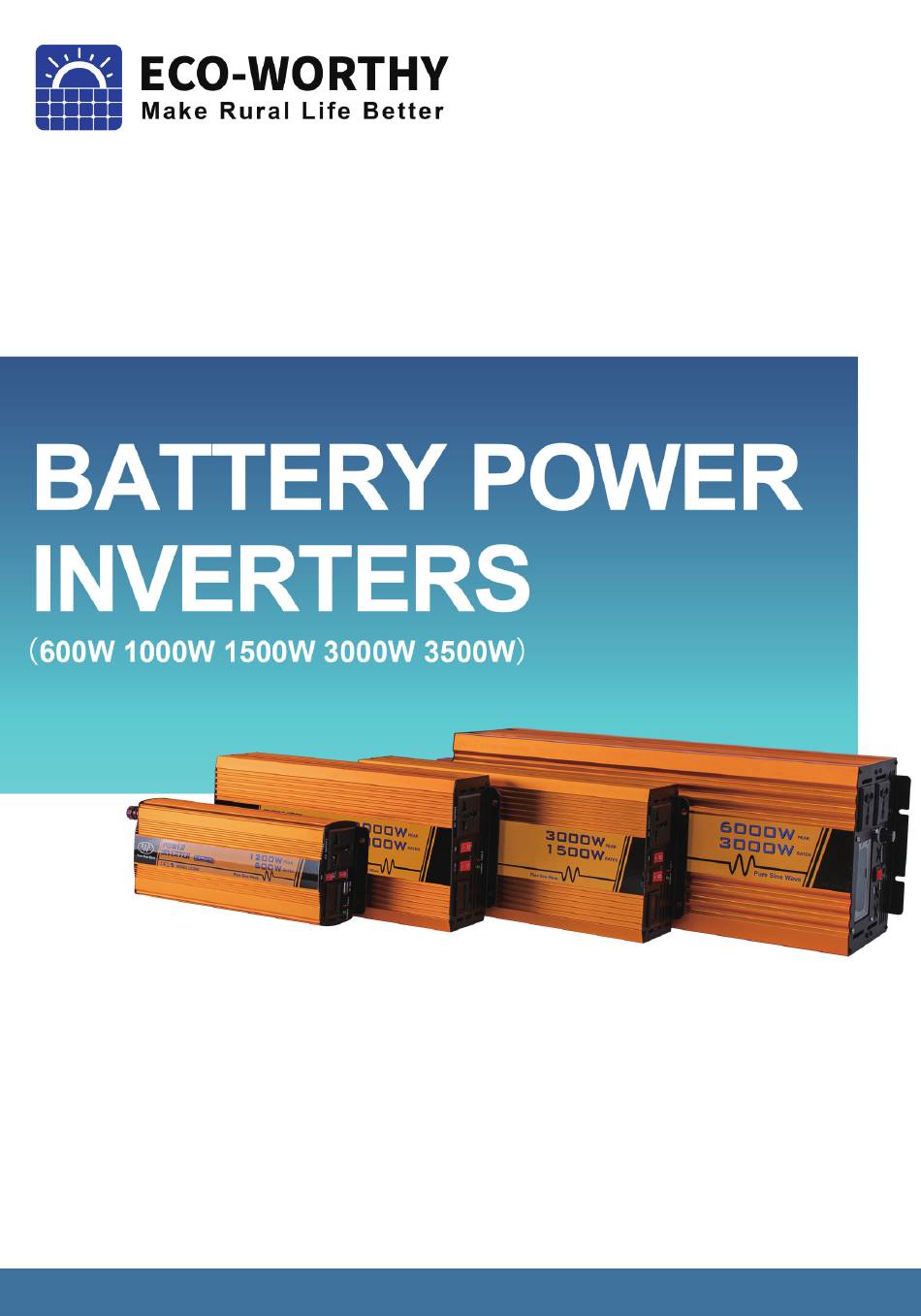

- Page 1 +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)
-
Page 3: Safety Precautions
PRECAUTIONS Because of the high temperature and high pressure inside the equip- ment, please strictly follow this precautions to correctly and safely oper- ate this equipment. Safety Precautions: · The connection of storage battery should follow the specifica- tions of this manual. The operator should carefully check the positive and negative poles before the connection and avoid the reversed polarity, otherwise it may damage the equipment. - Page 4 · Please keep from the foreign matters (such as the metal) entering in the equipment through the ventilation hole and the water and other fluids flowing into the equipment. · When plugging in or out the wire of equipment, please keep the hands dry.
-
Page 5: Table Of Contents
Contents ......1 Product introduction Parts identifications ......1 Installation ...........2 Troubleshooting ........2 Specification ........5 ......13 Produkteinführung ....14 dentifikationen der Teile .........15 Installation ......19 Problembehebung Spezifikation ........20... -
Page 6: Product Introduction
Product introduction The equipment mentioned in this manual is the inverter product, namely that product that can convert the direct current into the alternating current. Pure sine wave inverter Essential Features 1.Modified Sine Wave output, MCU control, stable voltage output. 2.Smart display (LCD screen). -
Page 7: Parts Identifications
Parts identifications (Module: 1000w 12v DC-110v AC inverter, difference exists among various inverters) 1.LCD Display：Indicate the voltage 2.Battery Type Switch：Choose battery type 3.Power Switch： Controls AC output 4.Output AC plug socket：115V AC 60Hz, up to 15amps for 2000W (peak power) up to 6.1 amps for 700W,up to 8.7 amps for 1000W. 5.Power Indication Light(green）：When this green LED is on, the inverter is operating 6.Faulty Indication Light（red）：... -
Page 8: Installation
1.Positive Terminal： Positive (+) DC Input (Red) 2.Negative Terminal： Negative (−) DC Input (Black) 3.Vent： Thermally controlled Installation CHECK PACKAGE CONTENT Open the package and check the following items: · Pure Sine Wave Inverter *1 Instruction Manual*1 Fuse Holder*1 set(600W / 1500W module included，not included in 1000W / 3000W / 3500W module) - Page 9 RECOMMENDED OPERATIONAL ENVIRONMENT · Cool, dry, well-ventilated area: Installation and operational environment of inverter should have good ventilation, be away from water source, heat source and inflammables and explosives. Do not install the inverter in the environment with direct sunlight, dust, volatile gases, corrosive substances and high salinity. ·...
- Page 10 Notice 1. The AC output of this equipment should not be connected in parallel or with the power grid in any form, otherwise it may burn down the equip- ment. 2. To guarantee the safety and normal operation, the load power should be increased gradually and the total power of electrical appliances should not exceed the rated power of this equipment.
-
Page 11: Wiring Diagram
Sizing a Compatible Battery Bank Determine the amount of Watts (Amps * Volts) for the load, and how long the load needs to operate—each electrical appliance has techni- cal specifications indicating the watts, or the volts and amps required for operation. -
Page 12: Troubleshooting
Troubleshooting Possible Issue Indicator Troubleshoot (12v/24v/48v inverter) Input voltage below 10.5v/21v/42v Keep input voltage above 10.5v/21v/42v Alarm beeps Input voltage above 15.5v/31v/61v Keep input voltage below 15.5v/31v/61v Input voltage below 10.5v/21v/42v Keep input voltage above 10.5v/21v/42v Input voltage above 15.5v/31v/61v Keep input voltage below 15.5v/31v/61v Dispose it to cool down Fault indication... -
Page 13: Specification
Specification(110V) Model 600W 12V 1000W 12V 1500W 24V 3500W 24V 3500W 48V Rated power 1000W 1500W 3500W 600W 3500W 12V DC 24V DC Input Voltage Output Voltage 110V AC Peak Power 1200W 2000W 3000W 7000W 7000W Output Wave Pure sine wave Output Frequency 60Hz±0.3Hz... - Page 14 Specification(220V) Model 600W 12V 1000W 12V 1500W 24V 3000W 24V Rated power 600W 1000W 1500W 3000W Input Voltage 12V DC 24V DC Output Voltage 220V AC Peak Power 1200W 2000W 3000W 6000W Output Wave Pure sine wave Output Frequency 50Hz±0.3Hz Efficiency ≥88%...
- Page 16 Vorkehrung: Aufgrund der hohen Temperatur und des hohen Drucks im Inneren des Geräts befolgen Sie bitte unbedingt diese Vorsichtsmaßnahmen, um dieses Gerät korrekt und sicher zu betreiben. Sicherheitsvorkehrung · Der Anschluss an Akkus sollte den Spezifikationen dieser Anleitung folgen. Der Betreiber sollte vor dem Anschluss den Plus- und Minuspol sorgfältig prüfen und die Verpolung vermeiden, da sonst das Gerät beschädigt werden kann.
- Page 17 · Bitte halten Sie sich von Fremdkörpern (wie Metall) fern, die durch das Belüftungsloch in das Gerät eindringen, sowie von Wasser und anderen Flüssigkeiten, die in das Gerät fließen. · Halten Sie beim Ein- oder Ausstecken des Gerätekabels die Hände trocken. Das Gerät sollte angehalten und der Strom ausgeschaltet werden.
-
Page 18: Produkteinführung
Produkteinführung Das in diesem Handbuch erwähnte Gerät ist ein Wechselrichter, näm- lich das Produkt, das Gleichstrom in Wechselstrom umwandeln kann. Reiner Sinus-Wechselrichter Unerlässliche Eigenschaften 1.Modifizierter Sinuswellenausgang, MCU-Steuerung, stabiler Span- nungsausgang. 2.Intelligentes Display (LCD Bildschirm). 3. Intelligente Lüftersteuerung nach Temperatur, geräuscharm. 4. -
Page 19: Dentifikationen Der Teile
Dentifikationen der Teile (Modul: 1000w 12v DC-110v AC Wechselrichter, Unterschied beste- ht zwischen verschiedenen Wechselrichtern) 1.LCD-Display: Zeigt die Spannung an 2.Batterietyp-Schalter: Wählen Sie den Batterietyp 3.Netzschalter: Steuert den AC-Ausgang 4.Ausgang der AC-Steckdose: 115 V AC 60 Hz, bis zu 15 A für 2000 W (Spitzenleistung) bis zu 6,1 A für 700 W, bis zu 8,7 A für 1000 W. -
Page 20: Installation
1.Pluspol： Positiv (+) DC Input (Rot) 2.Minuspol： Negativ (−) DC Input (Schwarz) 3.Entlüftung： Thermisch kontrolliert Installation PAKETINHALT PRÜFEN Öffnen Sie das Paket und überprüfen Sie die folgenden Produkte: Sinus-Wechselrichter *1 Bedienungsanleitung*1 Sicherungshalter-Set *1 (600W / 1500W Module enthaltend，1000W / 3000W / 3500W Module nicht enthaltend) -15-... - Page 21 EMPFOHLENE BETRIEBSUMGEBUNG · Kühler, trockener, gut belüfteter Bereich: Die Installations- und Betriebsumgebung des Wechselrichters sollte über eine gute Belüftung verfügen, fern von Wasserquellen, Wärmequellen und brennbaren und explosiven Stoffen sein. Installieren Sie den Wechselrichter nicht in einer Umgebung mit direkter Sonnene- instrahlung, Staub, flüchtigen Gasen, korrosiven Substanzen und hohem Salzgehalt.
- Page 22 Beachtung 1.Der AC-Ausgang dieses Geräts darf nicht parallel oder in irgendeiner Form mit dem Stromnetz verbunden werden, da es sonst zum Verbren- nen des Geräts führen kann. 2.Um die Sicherheit und den normalen Betrieb zu gewährleisten, sollte die Lastleistung schrittweise erhöht werden und die Gesamtleistung der Elektrogeräte sollte die Nennleistung dieser Geräte nicht überschreiten.
- Page 23 Dimensionierung einer kompatiblen Batteriebank Bestimmen Sie die Wattzahl (Ampere * Volt) für die Last und wie lange die Last im Betrieb sein soll. Jedes Elektrogerät hat technische Spezifikationen, die die Wattzahl oder die für den Betrieb erforderlichen Volt und Ampere angeben. Schätzen der Laufzeit unter Last –...
-
Page 24: Problembehebung
Problembehebung Mögliche Probleme Indikator Fehlerbehebung (12v/24v/48v Wechselrichter) Eingangsspannung unter 10.5v/21v/42v Halten Sie die Eingangsspannung über 10.5v/21v/42v Alarmtöne Eingangsspannung über 15.5v/31v/61v Halten Sie die Eingangsspannung unter 15.5v/31v/61v Eingangsspannung unter 10.5v/21v/42v Halten Sie die Eingangsspannung über 10.5v/21v/42v Eingangsspannung über 15.5v/31v/61v Halten Sie die Eingangsspannung unter 15.5v/31v/61v Abkühlen lassen Wechselrichter Überhitzungs-, Fehleranzeige-... -
Page 25: Spezifikation
Spezifikation(110V) Modul 600W 12V 1000W 12V 1500W 24V 3500W 24V 3500W 48V Nennleistung 1000W 1500W 3500W 600W 3500W 12V DC 24V DC Eingangsspannung Ausgangsspannung 110V AC Spitzenleistung 1200W 2000W 3000W 7000W 7000W Ausgangswelle Reine Sinuswelle Ausgangsfrequenz 60Hz±0.3Hz Effizienz ≥91% ≥88% ≥88%... - Page 26 Spezifikation(220V) Modul 600W 12V 1000W 12V 1500W 24V 3000W 24V Nennleistung 600W 1000W 1500W 3000W Eingangsspannung 12V DC 24V DC Ausgangsspannung 220V AC Spitzenleistung 1200W 2000W 3000W 6000W Ausgangswelle Reine Sinuswelle Ausgangsfrequenz 50Hz±0.3Hz Effizienz ≥88% ≥88% ≥91% ≥91% Unterspannungsschutz, Überspannungsschutz, Schutzfunktion Übertemperaturschutz, Überlastschutz, Kurzschlussschutz...
