ECO-WORTHY 5000W 48V User Manual

All-in-one solar charger inverter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

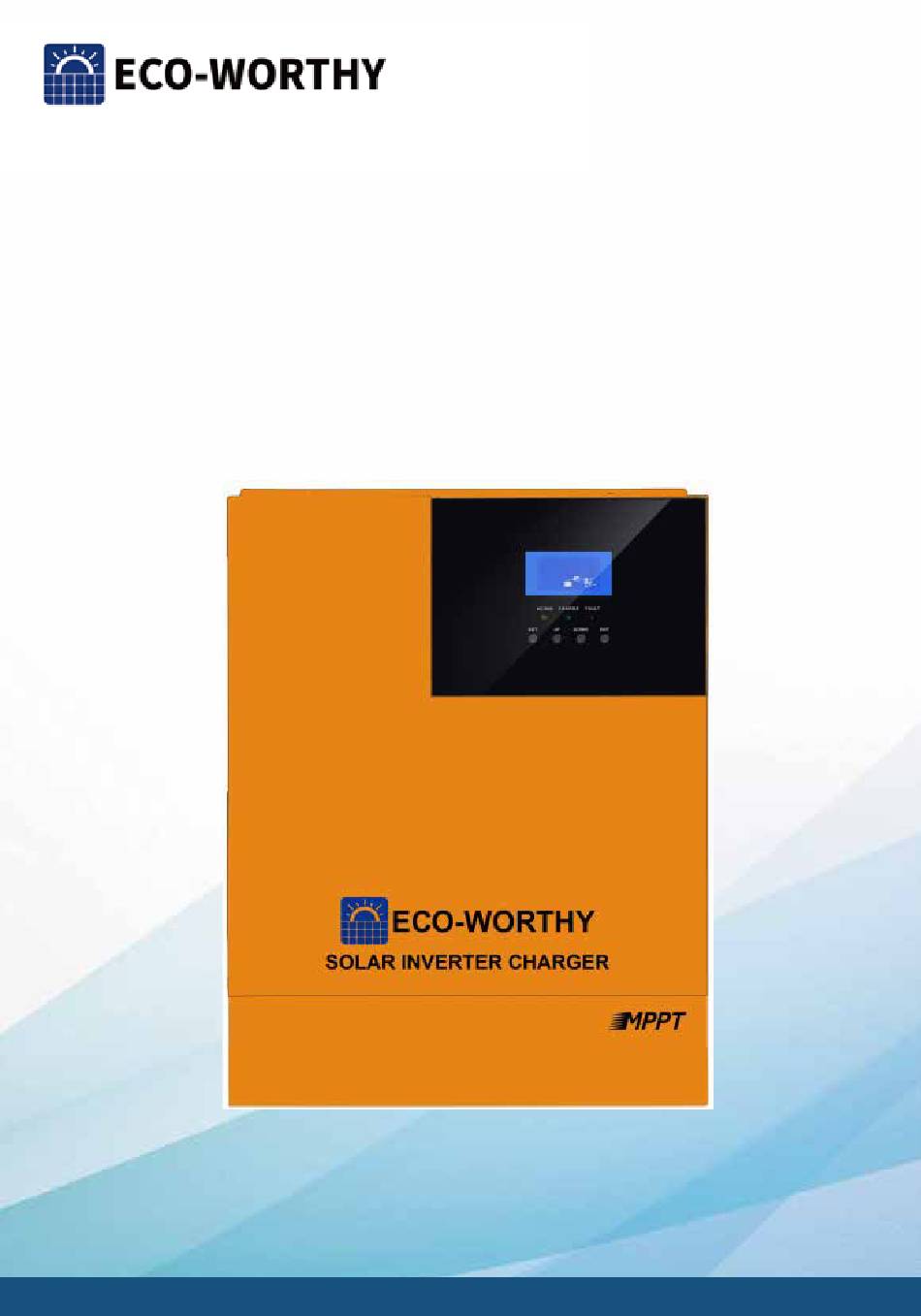

All-in-one Solar Charger Inverter
SUPPORT
If you are experiencing technical problems and cannot find a solution in this manual,
please contact ECO-WORTHY for further assistance.
+44 20 7570 0328(EU)
Tel：
1-866-939-8222(US)
5000W 48V
User Manual
E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5000W 48V and is the answer not in the manual?

Questions and answers

Related Manuals for ECO-WORTHY 5000W 48V

Summary of Contents for ECO-WORTHY 5000W 48V

  • Page 1 5000W 48V All-in-one Solar Charger Inverter User Manual SUPPORT If you are experiencing technical problems and cannot find a solution in this manual, please contact ECO-WORTHY for further assistance. +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)

  • Page 2: Important Safety Instructions

    Important safety instructions Please keep this manual for future use. This manual contains all safety, installation and operating instructions for the HF-H Series all-in-one solar charge inverter. Please read all instructions and precautions in the manual carefully before installation and use. Non-safety voltage exists inside the all-in-one solar charge inverter.

  • Page 3: Table Of Contents

    CATALOG ...................1 1.BasicInformation ..........2 1.1Product overview and characteristics ..............3 1.2Basic system introduction ..............4 1.3Product characteristics ................5 2.Installation Instruction ................5 2.1Installation notice ...........6 2.2Wire specification and breaker type ..............8 2.3Installation and Wiring ...................13 3.Operating Mode ................13 3.1Charge mode .................15 3.2Output mode .............16 4.Operation Instruction for LCD Screen ............16...

  • Page 4: Basicinformation

    BasicInformation 1.1 Product overview and characteristics HF-H series is a new type of mixed solar energy storage inverting & control all-in-one machine integrating solar energy storage & municipal power charge storage and AC sine wave output. It adopts DSP control and advanced control algorithm to achieve characteristics of high response speed, high reliability and high industrial standard.
  • Page 5 Characteristics: 1. Adopt full digital voltage and current double closed-loop control and advanced SPWM technology to output pure sine wave. 2. Two output modes, i.e. mains bypass and inverter output can achieve unin- terrupted power supply function. 3. Four optional charge modes: only solar energy, mains priority, solar energy priority and mixed charge.

  • Page 6: Basic System Introduction

    1.2 Basic system introduction The figure below shows the system application scenario of this product. A com- plete system includes the following parts: 1. Photovoltaic module: convert the light energy into direct current energy and then charge the battery via the all-in-one machine, or directly invert the light energy into alternating current to supply power to the load.
  • Page 7 1.3 Appearance Overload protector Dry contact port ① ⑨ ON/OFF rocker switch Cooling fan ② ⑩ ACi nput port Battery port ③ ⑪ AC output port Cooling fan ④ ⑫ Grounding screw hold PV port ⑤ ⑬ Control Buttons RS485-2 communication port ⑥...

  • Page 8: Installation Instruction

    Installation instructions 2.1 Installation precautions Before installation, please carefully read the manual and get familiar with the installation step. · Take care while installing the battery. When installing the lead-acid liquid battery, it is required to wear goggles. Any body part contacting the battery acid must be washed with clear water in time.

  • Page 9: Wire Specification And Breaker Type

    · After the power switch is turned off, there is still high voltage inside the all-in-one machine. Please do not open or touch the internal components, and carry out relevant operation after the capacitor is fully discharged. · Please do not install the all-in-one machine in a humid, greasy, flammable, explosive or dusty or other severe environments.
  • Page 10 Please refer to the table below for PV input wire diameter and switch: Recommended battery Maximum PV Recommended air switch or wiring diameter input current circuit breaker type 6mm2/10AWG 2P—25A Note: the voltage in parallel shall not exceed maximum PV input open-circuit voltage.

  • Page 11: Installation And Wiring

    2.3 Installation and Wiring Installation steps: Step 1: confirm the installation position and heat dissipation space, confirm the installation position of all-in-one machine, such as wall surface; to install the all-in-one machine, guarantee there is sufficient air flowing through the cooling fins of all-in-one machine.
  • Page 12 Step 2: Remove the terminal cover Step3: Wiring AC input / output wiring method: ①Before AC input/output wiring, disconnect the external breaker at first and then confirm whether the cable used is thick enough. Please refer to chapter “ 2.2 Wiring Specification and Breaker type”; ②Correctly connect AC input wire in accordance with cable sequence and terminal position shown in the figure below.
  • Page 13 : Ground L：Live N：Neutral ③ Correctly connect AC output wire in accordance with cable sequence and terminal position shown in the figure below. Please connect the ground wire at first, and then live wire and null wire. The ground wire is connected to the ground screw hold through Oshaped terminal.
  • Page 14 ① Before wiring, disconnect external breaker at first, and confirm whether the used cable is thick enough. Please refer to chapter “2.2 Wiring Specification and Breaker Type”; ②Correctly connect PV input wire in accordance with cable sequence and terminal position shown in the figure below. PV1+:PV1 input positive pole PV1-:PV1input negative pole PV2+:PV1 input positive pole...
  • Page 15 Warning notice: ①Input from mains supply, AC output and photovoltaic array may generate high voltage. Before wiring, make sure to break the breaker or fuse; ②During wiring process, make sure to pay attention to the safety; during the wiring process, please don’t close the breaker or fuse. At the same time, guar- antee that “+”...

  • Page 16: Operating Mode

    Step 6: Start all-in-one machine At first close the breaker at the battery end, and then press the rocker switch at the lower left side of the machine to “ ON ” state, “ AC/INV ” indicator light flashes, indicating normal oper- ation of inverter.
  • Page 17 2. Mains supply priority: mains supply is to charge the battery preferentially and the photovoltaic charge can be started only when the mains supply is valid AC power failure AC power recovery 3. Mixed charge: with mixed charge through photovoltaics and mains supply, photovoltaic MPPT charge is used preferentially.

  • Page 18: Output Mode

    3.2 Output mode PV priority mode: Photovoltaic and battery supply power to the load. With diversified charge mode and optional output mode, when photovoltaic priority mode is selected, the green solar energy can be used as far as possible so as to achieve energy conservation and emission reduction.

  • Page 19: Operation Instruction For Lcd Screen

    Operation Instruction for LCD Screen 4.1 Operation and display panel 4.2 Introduction to operation keys Function Key Description Enter/exit setting menu Last option DOWN Next option Confirm/enter option under setting menu 4.3 Introduction to indicator light Indicator light Color Description Constant on: mains supply output AC/INV Yellow...

  • Page 20: Introduction To Lcd Screen

    4.4 Introduction to LCD screen Icon Function Icon Function Indicating that AC input end has Indicating that inverter been connected to power grid circuit is in working. Indicates that the machine is in the The icon is not displayed Mains Bypass mode Indicates that the PV input terminal Indicates that the AC output is in has been connected to the...
  • Page 21 Battery Indicates that the current battery type Indicating alarm of machine of the machine is a lead-acid battery Indicates that the battery is Indicating that the machine in charging state is in fault state. Indicates that the AC/PV charging Indicating that the machine circuit is working is in setting mode.

  • Page 22: Setting Parameter

    Real-time data view method In LCD main screen, press keys “UP” and “DOWN” to turn page and view differ- ent realtime data of the machine. Left Parameter Middle Parameter Right Parameter Page of Screen of Screen of Screen Battery input voltage Output voltage PV temperature PV output KW...
  • Page 23 -20-...
  • Page 24 -21-...
  • Page 25 -22-...
  • Page 26 -23-...
  • Page 27 -24-...
  • Page 28 -25-...

  • Page 29: Other Function

    Other functions 5.1Dry node function Working principle: this dry node can control the switch of diesel generator to charge the battery. ①Under normal conditions, in this terminal, NC-N point is closed and NO-N point is opened; ②when the battery voltage reaches the low-voltage disconnection voltage point, the coil of the relay is energized and NO-N point is closed and NC-N point opened.

  • Page 30: Protection

    Protection Protection Note Function Current limiting When the charge current of the configured PV array exceeds the rated current of PV, it will be charged at the protection rated current. Anti-reverse charge At night, because the battery voltage is greater than that of the PV module, the battery shall be protected against protection at night discharge through the PV module.

  • Page 31: Meaning Of Fault Code

    6.2 Meaning of fault code Affecting Fault Code Fault Name Note output or not BatVoltLow 【01】 Battery undervoltage alarm Average overcurrent software BatOverCurrSw 【02】 protectionforbattery discharge BatOpen No connection alarm of battery 【03】 BatLowEod 【04】 Stop discharge alarm for battery undervoltage BatOverCurrHw 【05】...

  • Page 32: Some Fault Troubleshooting

    6.3 Some fault troubleshooting System maintenance In order to maintain the optimum and permanent operation performance, it is suggested to check the following items semiannually. 1.Confirm that the air flow around the all-in-one machine will not be blocked. In addition, remove any dirt or debris from the radiator. 2.Check whether the insulation of all exposed wires is damaged due to sun exposure, friction with other objects around, dry rot, insect or rat damage, etc.
  • Page 33 4.Check all terminals for corrosion,insulation damage,high temperature or burning/discoloration sign, and tighten the terminal screws. 5.Check for dirt, nesting insects and corrosion phenomenon and clean as required. 6.If the arrester has failed, replace the failed arrester in time to protect the all-in-one machine and other user device against lightning damage.

  • Page 34: Technical Parameter

    Technical parameters AC mode Rated input voltage 220/230Vac Input voltage range (170Vac~280Vac) ±2% Frequency (90Vac-280Vac) ±2% Frequency range 50Hz/ 60Hz (auto-sensing) Overload/short- circuit 47±0.3Hz ~ 55±0.3Hz (50Hz); protection 57±0.3Hz ~ 65±0.3Hz (60Hz); Efficiency Breaker Conversion time >95% (Bypass and inverting) 10ms (Typical value) AC reverse flowing protection Maximum bypass overload current...
  • Page 35 Power saving mode AC charging Battery type Lead acid or lithium battery Maximum charge current ± 5Adc Charge current error Charge voltage range 40–60Vdc Breaker and blown fuse Short-circuit protection Breaker specification Turn off charge after 1min alarm Overcharge protection PV charging Maximum PV open-circuit voltage 500Vdc...
  • Page 37 5000W 48V Integriertes Solar-Inverter-Ladegerät Bedienungsanleitung +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)

  • Page 38: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Please keep this manual for future use. Dieses Handbuch enthält alle Sicherheits-, Installations- und Betriebsanleitungen für die integrierten Solar-Ladewechselrichter der HF-H-Serie. Bitte lesen Sie alle Anweisungen und Vorsichtsmaßnahmen im Handbuch sorgfältig durch, bevor Sie es installieren und verwenden. Im Inneren des integrierten Solarlade-Wechselrichters ist eine unsichere Spannung vorhanden.
  • Page 39 CATALOG ...............1 1. Grundlegende Informationen ............2 1.1 Produktprofil und Merkmale ............3 1.2 Einführung in das Basissystem ............4 1.3 Merkmale des Erzeugnisses ................5 2. Installationsanleitung ..........5 2.1 Benachrichtigung über die Installation ......6 2.2 Drahtspezifikation und Typ des Leistungsschalters ............8 2.3 Installation und Verkabelung .................13 3.

  • Page 40: Grundlegende Informationen

    Grundlegende Informationen 1.1 Produktprofil und Merkmale Die HF-H-Serie ist eine neue Hybrid-Solarspeicher-Wechselrichter-Steuerung, die Solarspeicher, kommunale Elektrizität, Ladungsspeicher und Wechsel- strom-Sinuswellenausgang integriert. Die DSP-Steuerung und fortschrittliche Steuerungsalgorithmen werden verwendet, um die Eigenschaften einer hohen Reaktionsgeschwindigkeit, einer hohen Zuverlässigkeit und eines hohen Industriestandards zu erreichen.
  • Page 41 Besonderheiten: 1. Verwenden Sie die volle digitale Spannung und Strom doppelte Regelung und fortschrittliche SPWM-Technologie, um reine Sinuswelle auszugeben. 2. Zwei Ausgangsmodi, nämlich Netz-Bypass- und Wechselrichterausgang, ermöglichen eine unterbrechungsfreie Stromversorgung. 3. Vier optionale Lademodi: Solar nur, Netzstrom zuerst, Solar zuerst, Hybrid-Ladung.

  • Page 42: Einführung In Das Basissystem

    1.2 Einführung in das Basissystem Das folgende Bild zeigt ein Systemanwendungsszenario für dieses Produkt. Ein komplettes System besteht aus folgenden Teilen: 1. Photovoltaik-Modul: Wandelt Lichtenergie in Gleichstromenergie um und lädt dann die Batterie über eine integrierte Maschine auf oder wandelt Lichten- ergie direkt in Wechselstrom um, um die Last mit Strom zu versorgen.

  • Page 43: Merkmale Des Erzeugnisses

    1.3 Merkmale des Erzeugnisses Überlastschutz Trockenkontaktanschluss ① ⑨ Ein/Aus Kippschalter Kühlgebläse ② ⑩ ACi nput port Batterieanschluss ③ ⑪ AC-Ausgangsport Kühlgebläse ④ ⑫ Erdungsschraubenhalter Ports für Photovoltaik ⑤ ⑬ Steuertasten RS485-2 Kommunikationsport ⑥ ⑭ USB Communication Port Kontrollleuchte ⑦ ⑮ RS485-1 Kommunikationsport LCD Display ⑧...

  • Page 44: Installationsanleitung

    Installationsanleitung 2.1 Benachrichtigung über die Installation Bitte lesen Sie vor der Installation die Anleitung sorgfältig durch und machen Sie sich mit den Installationsschritten vertraut. · Seien Sie vorsichtig, wenn Sie die Batterie installieren. Bei der Installation von Blei-Säure-Flüssigkeitsbatterien ist das Tragen einer Schutzbrille erforderlich. Jeder Körperteil, der mit der Batteriesäure in Berührung kommt, muss rechtzeitig mit klarem Wasser gespült werden.

  • Page 45: Drahtspezifikation Und Typ Des Leistungsschalters

    · Nachdem der Netzschalter ausgeschaltet ist, gibt es immer noch eine hohe Span- nung in der integrierten Maschine. Öffnen oder berühren Sie die internen Kompo- nenten nicht und warten Sie, bis der Kondensator vollständig entladen ist, bevor Sie die entsprechenden Vorgänge ausführen. ·...
  • Page 46 Der PV-Eingangsleitungsdurchmesser und der Schalter finden Sie in der folgenden Tabelle: Empfohlene Leitungen PV-Eingang max. Empfohlenes Modell des Durchmesser Strom Luftschalter-Leistungsschalters 6mm2/10AWG 2P—25A Hinweis: Die Parallelspannung darf die maximale Leerlaufspannung des PV- Eingangs nicht überschreiten. Die empfohlenen AC-Eingangsdrahtdurchmesser und Schalter entneh- men Sie bitte der folgenden Tabelle: Empfohlene Leitungen Maximaler Bypass...

  • Page 47: Installation Und Verkabelung

    2.3 Installation und Verkabelung Installationsschritte: Der erste Schritt: Bestätigen Sie die Einbauposition und den Wärmeablei- tungsraum und bestätigen Sie die Einbauposition der integrierten Maschine, z. B. die Wand; Stellen Sie bei der Installation einer integrierten Maschine sicher, dass genügend Luft durch den Kühlkörper der integrierten Maschine fließt. Mindestens 200 mm Platz sind für den linken und rechten Luftauslass der integrierten Maschine reserviert, um die Wärmeableitung durch natürliche Konvektion sicherzustellen.
  • Page 48 2. Entfernen Sie die Klemmenschutzhaube 3. Verkabelung AC Input/Output Verdrahtung: ①Trennen Sie vor der AC-Ein-/Ausgangsverdrahtung zuerst den externen Leistungss- chalter und stellen Sie dann sicher, dass das verwendete Kabel dick genug ist. Siehe Kapitel "2.2 Verdrahtungsspezifikationen und Leistungsschaltertypen"; ②Verbinden Sie die AC-Eingangsleitungen entsprechend der Reihenfolge der Kabel und der Position der Klemmen, wie in der Abbildung unten gezeigt.
  • Page 49 : geerdet L: geladen N: neutral ③ Verbinden Sie die AC-Ausgangsleitungen entsprechend der Reihenfolge der Kabel und der Position der Klemmen, wie in der Abbildung unten gezeigt. Bitte erden Sie zuerst das Kabel, dann schließen Sie das Feuer- und das Nullleitung an.
  • Page 50 ① Trennen Sie vor der Verdrahtung zuerst den externen Leistungsschalter und stellen Sie sicher, dass das verwendete Kabel dick genug ist. Siehe Kapitel "2.2 Verdrahtungsspezifikationen und Leistungsschaltertypen" Verbinden Sie die PV-Eingangsleitungen entsprechend der Reihenfolge der ② Kabel und der Position der Klemmen, wie in der Abbildung unten gezeigt. PV+ positiver Eingangspol PV1 negativer Eingangspol BAT Verdrahtungsmethode:...
  • Page 51 Warnhinweise: ① Eingänge aus dem Netz, Wechselstromausgänge und Photovoltaik-Arrays können hohe Spannungen erzeugen. Trennen Sie vor der Verkabelung unbed- ingt den Leistungsschalter oder die Sicherung. Achten Sie während des Verdrahtungsprozesses auf die Sicherheit. ② Schließen Sie während der Verdrahtung nicht den Leistungsschalter oder die Sicherung.

  • Page 52: Funktionsweise

    6. Starten Sie die All-in-One-Maschine Schalten Sie zuerst den Leistungsschalter auf der Batterieseite aus, drücken Sie dann den Kippschalter auf der linken unteren Seite der Maschine auf "ON", und die" AC/INV "-Anzeige blinkt, um anzuzei- gen, dass der Wechselrichter ordnungsgemäß funktioniert. Danach werden die Leistungsschalter der Photovoltaikanlage und des Netzes ausgeschaltet.
  • Page 53 2.Netzstrompriorität: Netzstrom wird bevorzugt, um die Batterie aufzuladen, und das photovoltaische Laden kann beginnen, wenn der Netzstrom gültig ist. AC power failure AC power recovery 3. Hybrid Charging: Laden mit Photovoltaik und Netz-Hybrid, bevorzugt mit Photovoltaik MPPT. Bei unzureichender photovoltaischer Energie wird der Netzstrom zur Ergänzung verwendet.

  • Page 54: Ausgabemodus

    3.2 Ausgabemodus Photovoltaik-Prioritätsmodus: Photovoltaik und Batterie versorgen die Last mit Strom. Die Lademethoden sind vielfältig und die Ausgabemethoden sind optional.Wenn Sie den photovoltaischen Prioritätsmodus auswählen, können Sie die grüne Solarenergie so weit wie möglich nutzen, um den Zweck der Energieeinsparung und Emissionsreduktion zu erreichen.Wenn die Photovoltaik ausfällt, schaltet sie auf die Netzversorgung um.

  • Page 55: Gebrauchsanweisung Für Lcd-Display

    Gebrauchsanweisung für LCD-Display 4.1 Bedien- und Anzeigetafel 4.2 Einführung in die Bedienungstasten Funktionstasten BESCHREIBUNG Setup Ein-/Ausstieg aus dem Einstellungsmenü Nach oben Die letzte Wahl Nach unten Nächste Option Bestätigen/Eingabeoptionen unter dem Einstellungsmenü 4.3 Einführung in die Kontrollleuchte Kontrollleuchte Farbe BESCHREIBUNG AC/INV Gelb Konstante Leitung: Netzausgang...

  • Page 56: Einführung In Das Lcd-Display

    4.4 Einführung in das LCD-Display Icon Funktionsweise Icon Funktionsweise Zeigt an, dass der Zeigt an, dass die Wechselstromeingang an Wechselrichterschaltung funktioniert. das Stromnetz angeschlossen ist Zeigt an, dass sich die Maschine im Anzeige des AC-Eingangsmodus im Power-Bypass-Betriebsmodus befindet APL-Modus (großer Spannungsbereich) Zeigt an, dass der Photovoltaik- Zeigt an, dass der Eingang an das Solarpanel...
  • Page 57 Battery Beschreibung Der aktuelle Maschinenanzeigealarm Batterietyp der Maschine ist eine Blei-Säure-Batterie Zeigt an, dass sich die Zeigt an, dass der Akku Maschine in einem fehlerhaften geladen ist. Zustand befindet. Zeigt an, dass der AC/PV- Zeigt an, dass sich die Maschine Ladekreis funktioniert im Einstellmodus befindet.

  • Page 58: Einstellung Der Parameter

    Echtzeit-Datenanzeigemethode Drücken Sie auf dem LCD-Hauptbildschirm die Tasten "Up" und "Down" um Seiten zu blättern und verschiedene Echtzeit-Anzeigen anzuzeigen Die Daten der Maschine. Mitte Seiten Linker Bildschirmparameter Rechte Bildschirmparameter Die Parameter von Der Bildschirm Batterieeingangsspannung Ausgangsspannung PV Temperatur Photovoltaikleistung in Kilowatt PV Eingangsspannung Photovoltaischer Ausgangsstrom Eingangsbatteriestrom...
  • Page 59 -20-...
  • Page 60 -21-...
  • Page 61 -22-...
  • Page 62 -23-...
  • Page 63 -24-...
  • Page 64 -25-...
  • Page 65 -26-...

  • Page 66: Sonstige Funktionen

    Sonstige Funktionen 5.1 Funktion des trockenen Knotens Arbeitsprinzip: Dieser Trockenknoten kann den Dieselgeneratorschalter steuern, um die Batterie zu laden. 1 Unter normalen Umständen ist im Terminal der NC-N-Punkt geschlossen und der NO-N-Punkt ist geöffnet; 2 Wenn die Batteriespannung den Niederspannungs-Trennspannungspunkt erreicht, wird die Relaisspule eingeschaltet, der NO-N-Punkt ist geschlossen und der NC-N-Punkt ist getrennt.Zu diesem Zeitpunkt kann der NO-N-Punkt die resistiven Lasten 125VAC/1A, 230VAC/1A, 30VDC/1A antreiben.

  • Page 67: Schutz

    Protection Schutz Keine Note Ahnung. Funktionsweise Wenn der Ladestrom des konfigurierten Photovoltaik-Ar- Strombegren- rays den photovoltaischen Nennstrom übersteigt, wird er mit dem Nennstrom geladen. zungsschutz In der Nacht sollte die Batterie vor einer Entladung durch Umgekehrte Ladung das PV-Modul geschützt werden, da die Batteriespannung größer ist als die Spannung des PV-Moduls.

  • Page 68: Bedeutung Des Fehlercodes

    6.2 Bedeutung des Fehlercodes Beeinflusst Fehlercode Name des Fehlers Note der Ertrag 【01】 Bad Waltero Batterieunterspannungsalarm Batterieentladung durchschnittlicher 【02】 Bart Weaver Colsh Überstrom-Software-Schutz BatOpen 【03】 Alarm ohne Verbindung der Batterie 【04】 Batlowed Alarm zum Stoppen der Batterieunterspannung 【05】 Bat Over Kurho Batterieüberstrom-Hardwareschutz Batovervolt 【06】...

  • Page 69: Einige Fehlerbehebungen

    6.3 Einige Fehlerbehebungen Wartung des Systems Um eine optimale und dauerhafte Laufleistung zu gewährleisten, wird empfohlen, die folgenden Punkte halbjährlich zu überprüfen. 1.Stellen Sie sicher, dass der Luftstrom um die integrierte Maschine nicht blockiert wird. Entfernen Sie außerdem Schmutz oder Splitter von den Heiz- körpern.
  • Page 70 4.Überprüfen Sie alle Klemmen auf Anzeichen von Korrosion, Isolationss- chäden, hohe Temperaturen oder Brennen/Verfärbung und ziehen Sie die Klemmenschrauben fest. 5.Prüfen Sie auf Schmutz, Nistwürmer und Korrosionserscheinungen und reinigen Sie sie nach Bedarf. 6.Wenn der Blitzableiter ausfällt, sollte der ausgefallene Blitzableiter rechtzeitig ausgetauscht werden, um die integrierte Maschine und andere Benutzergeräte vor Blitzeinschlägen zu schützen.
  • Page 71 Technical parameters Die Art der Kommunikation Nenneingangsspannung 220/230VAC Eingangsspannungsbereich (170VAC ~ 280VAC) ±2% (90VAC-280VAC) ±2% Häufigkeit 50Hz/60Hz (automatische Induktion) Frequenzbereich 47 ± 0,3 Hz ~ 55 ± 0,3 Hz (50 Hz); Überlast-/Kurzschlussschutz 57 ± 0,3 Hz ~ 65 ± 0,3 Hz (60 Hz); Effizienz Leistungsschalter Umrechnungszeit...
  • Page 72 Energiesparmodus Wechselstromladung Typ der Batterie Blei- oder Lithiumbatterien Maximaler Ladestrom ± 5 ADC Ladestromfehler Ladespannungsbereich 40-60VDC Leistungsschalter und Sicherungen Kurzschlussschutz Spezifikation des Leistungsschalters Schalten Sie die Ladung nach 1 Minute Alarm aus Überladeschutz Solare Ladung Maximale Photovoltaik-Öffnung- 500VDC Spannung der Schaltung Kurzschlussstrom am Photovoltaik-Eingang 120-500VDC PV-Betriebsspannungsbereich...
