Installation du bras flexible

Ce moniteur ACL a été conçu pour être utilisé avec un bras flexible.
Montage du moniteur sur bras flexible
1. Suivre les directives de retrait du socle du moniteur avant le montage pour retirer le socle.
2. Utiliser les quatre vis pour fixer le bras au moniteur (figure F.1).
REMARQUE : Le moniteur ACL ne doit être utilisé qu'avec un bras approuvé (portant la marque GS).
Les exigences sur la sécurité requièrent que le moniteur soit monté sur un bras garantissant la
stabilité de l'appareil et capable de soutenir son poids.
12 mm
4 x 12 mm avec rondelle-frein et

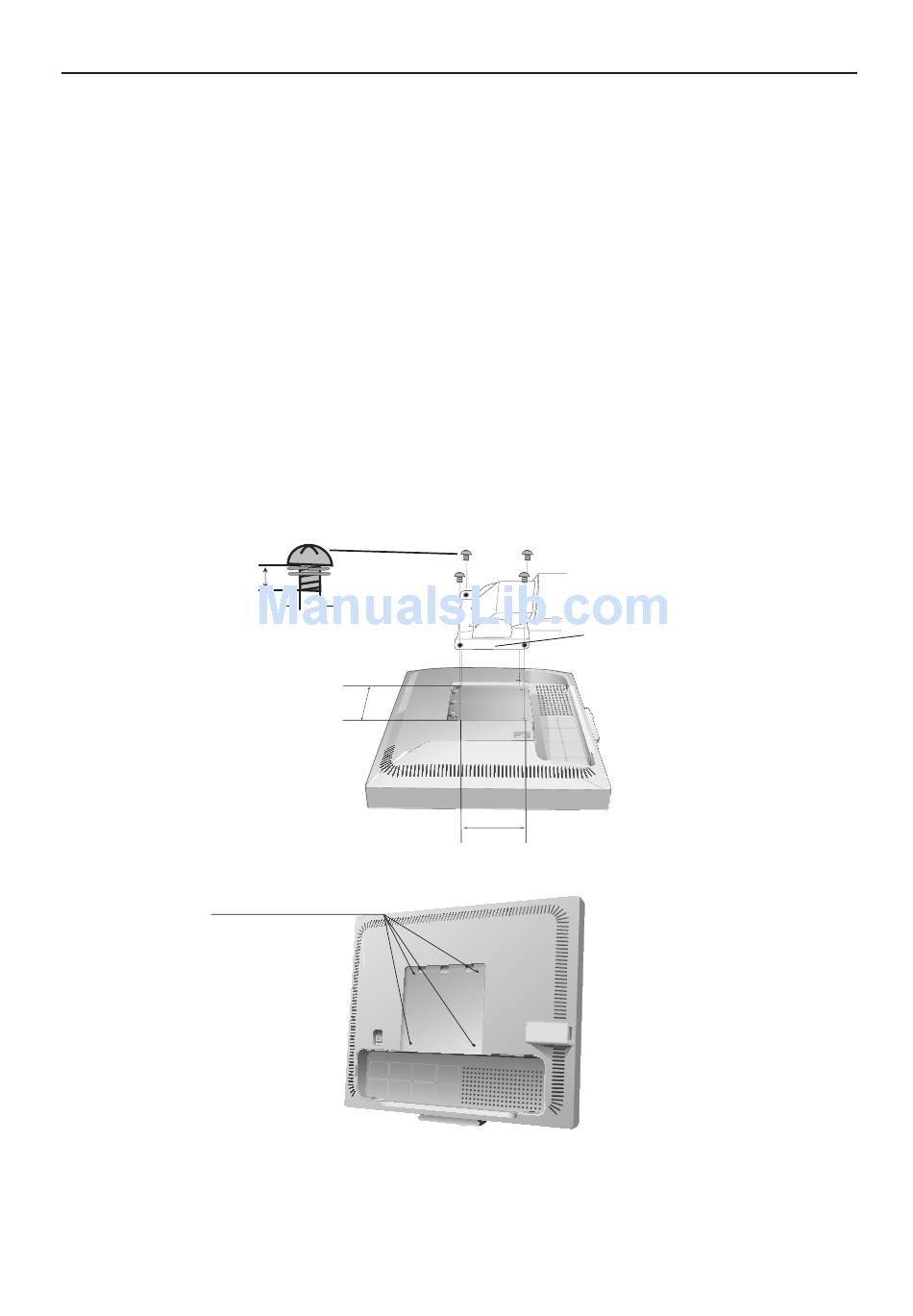

Figure F.1
4 vis (M4)
(prof. max. : 8,5 mm)
M4
rondelle plate
100 mm
Épaisseur du support (bras)
2,0 ~ 3,2 mm
100 mm
Poids de l'ensemble ACL :
5,3 kg (max.)
