Caroslide
Powered lengthwise seat adjustment
SV
4
Installationsanvisning / Bruksanvisning
EN
14
Installation instructions / User manual
DE
24
Einbauanleitung / Benutzerhandbuch
FR
34
Manuel d'installation / Manuel dútilisation
ES
44
Instrucciones de instalación / Modo de empleo
IT
54
Istruzioni per l'installazione / Manuale delle istruzioni
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for BraunAbility Caroslide
Summary of Contents for BraunAbility Caroslide

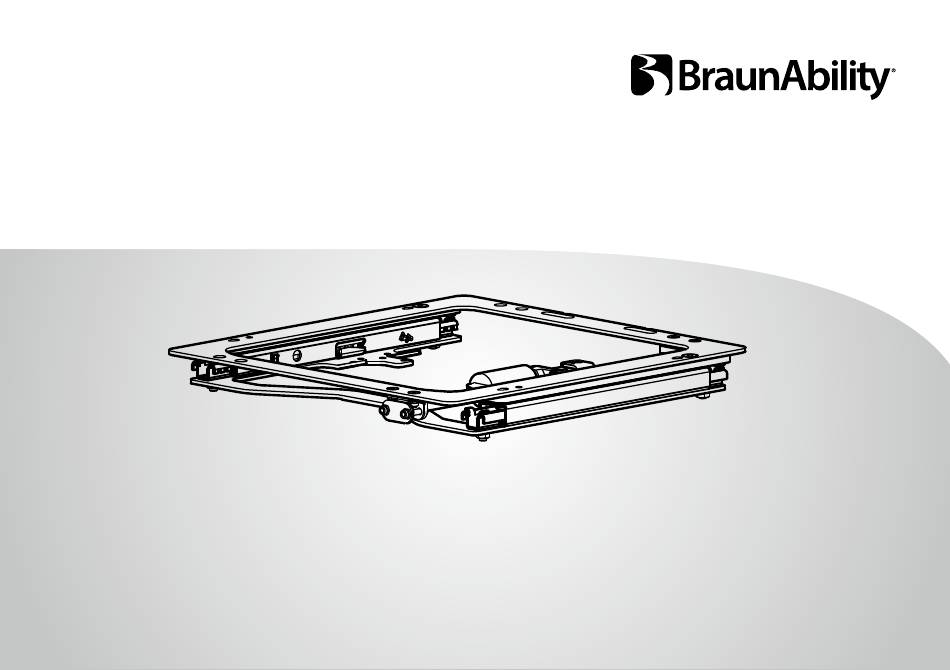

- Page 1 Caroslide Powered lengthwise seat adjustment Installationsanvisning / Bruksanvisning Installation instructions / User manual Einbauanleitung / Benutzerhandbuch Manuel d’installation / Manuel dútilisation Instrucciones de instalación / Modo de empleo Istruzioni per l’installazione / Manuale delle istruzioni...
- Page 4 Förvara därför manualen så att den lätt återfinns vid behov. Har du frågor kring din anpassning vänligen kontakta din installatör. Vill du veta mer om oss och vårt utbud av bilanpassningslösningar besök www.braunability.eu. Än en gång, tack för ditt förtroende!
- Page 5 Caroslide Installation Ombyggnad av Caroslide till vänsterutförande Montering under Turnout 2 Montering ovanpå Turnout 2 med BEV-stol eller Caroseat Flex ® Handhavande...
- Page 6 Caroslide Installation Ombyggnad av Caroslide till vänsterutförande Om Turnout är i vänsterutförande skall Caroslide spegelvändas enligt skiss nedan. Följande delar skall spegelvändas, markerad med grått. Distans Konsol Rotationslås Låsplatta Motorkonsol Gängad axel Muttrar, 2 st Motor Stoppdistans...
- Page 7 Caroslide Vid ombyggnad till vänsterutförande är följande extra viktigt Drag fast de tre skruvarna till motorfästet mot underplåten med normalt moment. Drag sedan fast motorns två skruvar med lätt moment. Vicka motorn åt båda håll inom glappet som skruvarna medger och ställ motorn mitt i glappet.
- Page 8 Skruva fast de fyra M8 skruvarna i konsolens M8 Övre mutter hål. Kör framåt & bakåt för att komma åt skruvarna. Kör Caroslide bakåt. Ta bort de 4 övre M8 muttrarna. Mutter under Skruva fast de fyra återstående M8 skruvarna i Turnout.
- Page 9 är minimum dörrmått ca 650 mm för att kunna vrida in med skenorna max fram/ut om motorn blir strömlös. Främre Bakre Kör Caroslide bakåt. Ta bort de fyra övre hålbild hålbild M8 muttrarna, byt ut de fyra M8 skruvarna mot medskickade M8x35 skruv. Skruva fast BEV-stol eller Caroseat Flex.
- Page 10 Caroslide Handhavande Caroslide justerar bilstolen elektriskt i längdriktning. Detta ökar komforten och underlättar att komma i och ur bilen. Se till att hålla lösa föremål borta från skenorna för att förhindra att dessa blockeras. Rengör regelbundet med hjälp av dammsugare.
- Page 11 Caroslide För vidare hjälp eller garantifrågor, kontakta din installatör. Följande information rekommenderas att ha till hands / Kontaktuppgifter till installatör / Modell / Serienummer / Tillverkningsår / Datum vid inköp / Noteringar /...
- Page 12 If you have any questions about your adaptation, please contact your installation engineer. If you want to know more about us and our range of car adaptation solutions visit www.braunability.eu. Once again, thank you for placing your confidence in our products!
- Page 13 Caroslide Installation Rebuilding the Caroslide for left side operation Mounting underneath the Turnout Mounting on top of Turnout with a BEV-seat or Caroseat Flex ® Operation...
-
Page 14: Installation
Caroslide Installation Rebuilding the Caroslide for left side operation If the Turnout is in a left side version the Caroslide must be rebuilt for left side operation. Following parts must be moved and mirror-inverted, marked in grey. Spacer Bracket Rotation lock... - Page 15 Caroslide When rebuilding for left side operation following instructions are very important Tighten the three screws for the motor bracket to the lower plate by using normal torque. Then tighten the two motor screws by using a light torque. Wiggle the motor towards both sides within the play admitted by the two screws.
- Page 16 (M8) holes on the Turnout mounting bracket. Drive back and forth to be able to reach the screws. Bottom nut Drive Caroslide backwards. Remove the upper M8 nuts. Screw the four remaining M8 screws in the Turnout. The wiring diagram is found Mounting bracketl on page 52.
- Page 17 Front drill occurred. pattern Rear drill Drive Caroslide backwards. Remove the four pattern upper M8 nuts (B), exchange the four M8 screws for the enclosed M8x35 screws. Screw the seat onto the Caroslide.
-
Page 18: Operation
Caroslide Operation Caroslide adjusts the seat electrically lengthwise. This increases comfort and makes it easier to get in and out of the vehicle. Keep foreign objects away from the rails. Clean regularly by using a vacuum cleaner. Caroslide is designed to function mainenance-free. Check irregularities such as loosening screws or un-usual noise during use. - Page 19 Caroslide Please contact your installation engineer if you require further assistance or need to ask questions about warranty. We recommend keeping the following information to hand at all times / Contact details for the installation engineer / Model / Serial number /...
- Page 20 Sollten Sie Fragen zu Ihrer Umrüstung haben, dann setzen Sie sich bitte mit Ihrem Fachhändler/Monteur in Verbindung. Wenn Sie mehr über uns und unser Angebot an Fahrzeuganpassungs- lösungen erfahren möchten, besuchen Sie www.braunability.eu. Nochmals – vielen Dank für Ihr Vertrauen!
- Page 21 Caroslide Montage Umbau des Caroslide zur Linksausführung Montage unter dem Turnout Montage auf dem Turnout mit BEV Sitz oder Caroseat Flex ® Handhabung...
-
Page 22: Montage
Caroslide Montage Umbau des Caroslide zur Linksausführung Für einen Turnout links wird der Caroslide spiegelverkehrt umgebaut, siehe nachstehende Skizze. Folgende Teile werden spiegelverkehrt umgebaut, grau markiert Distanz Konsole Rotationsschloss Schliessplatte Motorkonsole Gewindeachse Muttern, 2 St. Motor Stopdistanz... - Page 23 Caroslide Bei Umbau zur Linksausführung ist folgendes besonders wichtig Die drei Schrauben der Motorhalterung mit einem normalen Moment gegen das Unterblech festziehen. Danach die beiden Schrauben des Motors mit leichtem Moment anziehen. Den Motor durch in die Mitte bewegen. Schrauben mit normalen Moment anziehen.
- Page 24 Die vier M8 Schrauben in die M8 Bohrungen der Konsole schrauben. Vor und zurück Obere Mutter fahren um an die Schrauben zu kommen. Caroslide nach hinten fahren. Untere Mutter Die oberen M8 Muttern entfernen. Schraube die restlichen 4 M8 Schrauben im Turnout fest.
- Page 25 650mm erforderlich um mit den Schienen vorderste Pos. / außen eindrehen zu können bei stromlosem Motor. Hintere Vordere Caroslide nach hinten fahren. Die vier oberen Lochbild Lochbild M8 Muttern entfernen. Die vier M8 Schrauben gegen die mitgelieferten M8x35 Schrauben austauschen. BEV Sitz oder Caroseat Flex ®...
- Page 26 Lose Gegenstände von den Schienen entfernen bzw. fernhalten, so dass diese nicht blockiert sind. Schienen regelmässig mit einem Staubsauger reinigen. Caroslide ist so konstruiert, dass es keinen Unterhalt benötigt. Achten Sie auf zum Beispiel ungewöhnliche Geräusche. Max. Benutzergewicht..........150 kg Breite ..................445 mm...
- Page 27 Caroslide Bei Garantiefragen oder falls Sie weitere Hilfe brauchen, kontaktieren Sie bitte Ihren Fachhändler/Monteur. Folgende Daten sollten Sie dabei zur Hand zu haben: Angaben beim Kontakt mit dem Fachhändler/Monteur / Model / Seriennummer / Baujahr / Kaufdatum / Aufzeichnungen /...
- Page 28 Si vous avez des questions concernant votre adaptation, n’hésitez pas à contacter votre installateur. Si vous souhaitez en savoir plus sur nous et notre gamme de solutions d’adaptation automobile, visitez le site www.braunability.eu. Et merci encore pour votre confiance!
- Page 29 Caroslide Installation Caroslide modifié en version gauche Montage sous Turnout Montage au-dessus de Turnout avec un siège BEV ou Caroseat Flex ® Utilisation...
- Page 30 Caroslide Installation Caroslide modifié en version gauche Pour un Turnout en version gauche, inversez le montage de Caroslide conformément au schéma ci-dessous. Les pièces suivantes doivent être inversées, marquées en gris. Entretoise Console Verrou de rotation Plaque de verrouillage Console de moteur Axe fileté...
- Page 31 Caroslide Lors de la modification en version gauche, les points suivants sont extrêmement importants Serrez au couple normal les trois vis de la fixation du moteur contre la plaque inférieure. Serrez ensuite les deux vis du moteur selon un couple léger. Remuez le moteur dans les deux sens à l’intérieur du jeu permis par les vis et placez le moteur au centre du jeu.
- Page 32 Vissez les quatre vis M8 dans les supérieur trous M8 de la console. Avancez et reculez le dispositif pour avoir accès aux vis. Déplacez Caroslide vers Écrou inférieur l’arrière. Retirez les 4 écrous M8 supérieurs. Vissez les quatre vis M8 restantes dans Turnout.
- Page 33 Arrière sortis au maximum en cas de coupure de Avant l’alimentation du moteur. Déplacez Caroslide vers l’arrière. Retirez les quatre écrous M8 supérieurs (B) et remplacez les quatre vis M8 par les vis M8x35 fournies. Vissez le siège BEV/ Caroseat Flex en place.
- Page 34 Caroslide Utilisation Caroslide permet le réglage électrique du siège dans le sens de la longueur. Ceci permet d’obtenir un meilleur confort et l’utilisateur peut monter dans la voiture et en descendre plus facilement. Veillez à ce qu’aucun objet n’entrave les rails afin d’éviter tout blocage.
- Page 35 Caroslide Contactez votre installateur pour plus d’assistance ou pour toute question relative à la garantie. Ayez sous la main les informations suivantes / Informations de contact de l’installateur / Modèle / Numéro de série / Année de fabrication / Date d’achat /...
- Page 36 Si tiene alguna pregunta sobre su adaptación le pedimos que se ponga en contacto con el instalador local. Si desea saber más sobre nosotros y nuestra gama de soluciones de adaptación para automóviles, visite www.braunability.eu. Una vez más, ¡muchas gracias por su confianza!
- Page 37 Caroslide Instalación Caroslide modificado para la versión del lado izquierdo Montaje debajo de Turnout Montaje arriba de Turnout con asiento BEV o Caroseat Flex ®...
-
Page 38: Instalación
Caroslide Instalación Caroslide modificado para la versión del lado izquierdo Para un Turnout en versión para el lado izquierdo, se debe invertir a Caroslide como indica el dibujo más adelante. Deben invertirse las siguientes piezas, marcadas de color gris Distanciador... - Page 39 Caroslide Para la modificación a la versión del lado izquierdo debe tenerse en cuenta lo siguiente Apretar los tres tornillos de la sujeción del motor a la placa inferior con un par normal. Después, apretar los dos tornillos del motor con un par ligero.
- Page 40 M8 en los agujeros M8 del soporte. Mover hacia delante y hacia atrás para acceder a los tornillos. Tuerca inferior Mover el Caroslide hacia atrás. Quitar las 4 tuercas M8 superiores. Fijar los cuatro tornillos M8 restantes en Turnout. El diagrama de la conexión Soporte de montaje eléctrica en la última página.
- Page 41 Trasera motor no tiene corriente. Delantera Mover el Caroslide hacia atrás. Quitar las cuatro tuercas M8 superiores, cambiar los cuatro tornillos M8 por los tornillos M8x35 que se incluyen. Atornillar el asiento BEV/Caroseat Flex.
- Page 42 Caroslide Caroslide ajusta eléctricamente el asiento del automóvil en sentido longitudinal. Esto aumenta el confort y facilita la entrada y salida del automóvil. Cerciorarse de mantener alejados los objetos sueltos de los rieles para evitar que éstos se bloqueen. Efectuar una limpieza regular con una aspiradora.
- Page 43 Caroslide Para más asistencia o consultas sobre la garantía, contactar con el distribuidor local. Se recomienda tener accesible la siguiente información / Datos de contacto del instalador / Modelo / Núm. de serie / Año de fabricación / Fecha de compra /...
- Page 44 Caroslide Grazie per avere scelto Caroslide di BraunAbility! Il presente manuale è parte integrante del prodotto e fornisce informazioni importanti per un uso ottimale e sicuro. Conservare quindi il manuale a portata di mano per qualsiasi evenienza. Per qualsiasi domanda sulla vostra soluzione personalizzata, rivolgetevi all’installatore.
- Page 45 Caroslide Installazione Caroslide adattato alla versione a sinistra Montaggio sotto Turnout Montaggio sopra Turnout con il sedile BEV o Carseat Flex ®...
-
Page 46: Installazione
Caroslide Installazione Caroslide adattato alla versione a sinistra Per il montaggio sotto Turnout, versione a sinistra, Caroslide va girato secondo lo schizzo qui sotto. Le seguenti parti, contrassegnate in grigio, vanno girate. Distanziatore Supporto di montaggio Blocco di rotazione Piastrina di... - Page 47 Caroslide Nell’adattamento alla versione a sinistra è di estrema importanza tenere presente quanto segue Serrare le tre viti del punto di attacco del motore alla piastra inferiore con momento normale. Stringere poi le due viti del motore con momento leggero. Muovere il motore in entrambe le direzioni nel gioco concesso dalle viti e collocarvelo nel mezzo.
- Page 48 Serrare le quattro viti M8 nei Dado fori predisposti sul supporto. superiori Spostarlo in avanti ed indietro per raggiungere le viti. Portare Caroslide all’indietro e rimuovere i 4 dadi superiori M8. Dado inferiori Serrare le rimanenti quattro viti M8. Connessione semplice secondo diagramma nell’ultima pagina.
- Page 49 Rimuovere i quattro dadi inferiori M8. Serrare le quattro viti M8 nella serie di fori anteriore o posteriore, come richiesto. Spostare Caroslide in avanti ed indietro per raggiungere le viti. Si consiglia di non usare la serie anteriore di fori su veicoli con portiere piccole. Nel...
- Page 50 Caroslide Caroslide regola elettricamente il sedile di 240 mm in senso longitudinale, accrescendo il comfort e semplificando le operazioni di entrata e uscita dal veicolo. Accertarsi che non vi siano oggetti sciolti sui profili di scorrimento che potrebbero causarne il blocco.
- Page 51 Caroslide Per maggiori informazioni o questioni di garanzia, rivolgersi all’installatore.Si raccomanda di tenere a portata di mano i seguenti dati / Dati dell’installatore / Modello / Numero di serie / Anno di produzione / Data di acquisto / Note /...
- Page 52 Caroslide Poly Switch +12V 7.5A Enkel inkoppling enligt schema 18 mm Simple wiring according to diagram Einfacher Anschluß gemäß Schaltplan 36 mm Connexion facile conformément au schéma Conexión simple según el diagrama Connessione semplice secondo diagramma...
- Page 55 ECE R14, ECE R17 and ECE R145. and ISO 14001:2015 Illustrations, descriptions and specifications in the user manual are based on current product information. BraunAbility Europe AB reserves the right to make alterations without previous notice. © 2024 BraunAbility Europe AB...
- Page 56 BraunAbility Europe AB Åkerivägen 7 Phone: +46 302 254 00 443 61 Stenkullen E-mail: info@braunability.eu Sweden www.braunability.eu...
