Montageanleitung Gehstützen Halterung
Produkt: Nitro Glide
Artikelnr.: 700500100
DE

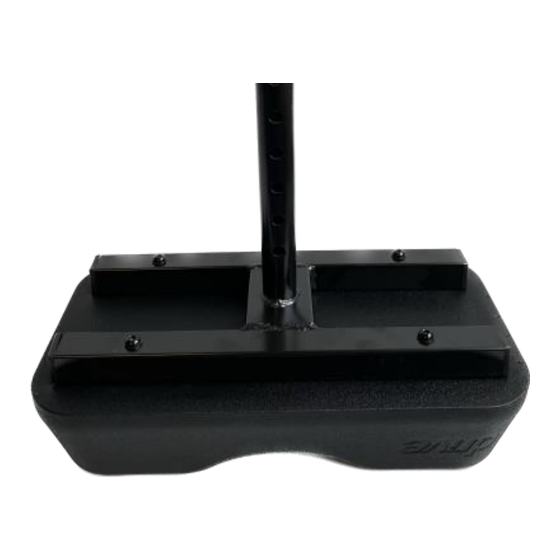

Die Gehstützen Halterung für Ihren Fußentlastungsrollator Nitro Glide wird am Kniepolster befestigt. Um eine
reibungslose Montage zu gewährleisten, lesen Sie bitte die folgende Montageanleitung sorgfältig durch.
Die Montage der Halterung wird individuell an den Patienten angepasst. Ausschlaggebend hierfür ist, ob die
linke oder rechte Extremität des Nutzers verletzt ist.

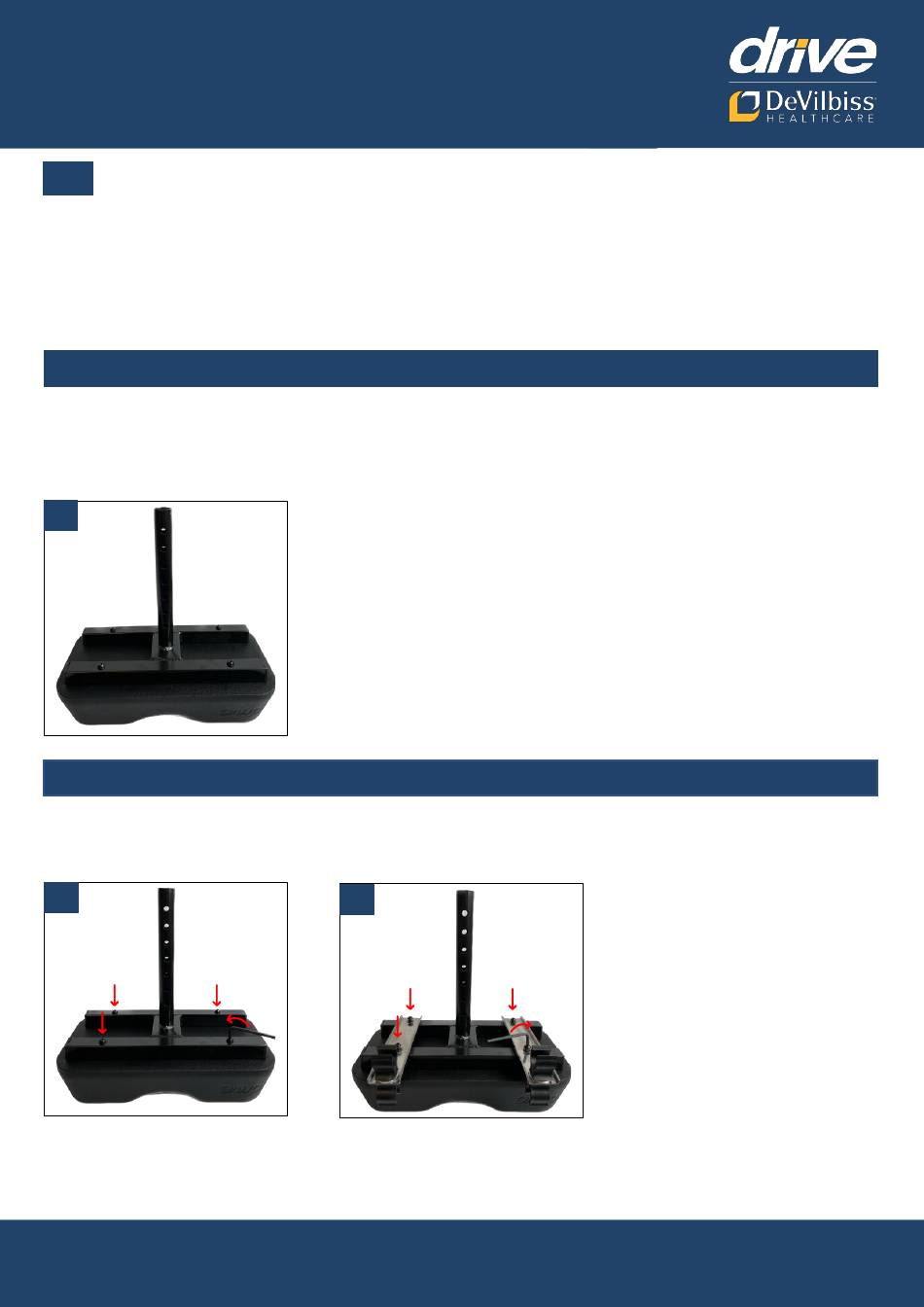

Schritt 1
Entnehmen Sie das Kniepolster aus dem Karton und entfernen Sie das Verpackungsmaterial oder demontieren
Sie dieses von Ihrem Nitro Glide laut Gebrauchsanweisung.
Legen Sie das Kniepolster auf die gepolsterte Fläche, sodass das Einsteckrohr nach oben zeigt.
1
1
Schritt 2
Demontieren Sie die vier Schrauben, indem Sie einen passenden Innensechskant (Größe 5/32) verwenden
und entgegen dem Uhrzeigersinn drehen (Bild 2). Nehmen Sie die beiden mitgelieferten Halterungen, legen
diese in die gewünschte Position und befestigen Sie diese mit den vorher demontierten Schrauben (Bild 3).
2
Copyright All rights reserved. Errors and omissions excepted. Alle Rechte vorbehalten. Irrtum und Änderungen vorbehalten
3
Seite 1 von
2.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Drive DeVilbiss Healthcare Nitro Glide
Summary of Contents for Drive DeVilbiss Healthcare Nitro Glide
- Page 1 Produkt: Nitro Glide Artikelnr.: 700500100 Die Gehstützen Halterung für Ihren Fußentlastungsrollator Nitro Glide wird am Kniepolster befestigt. Um eine reibungslose Montage zu gewährleisten, lesen Sie bitte die folgende Montageanleitung sorgfältig durch. Die Montage der Halterung wird individuell an den Patienten angepasst. Ausschlaggebend hierfür ist, ob die linke oder rechte Extremität des Nutzers verletzt ist.
- Page 2 Produkt: Nitro Glide Artikelnr.: 700500100 Schritt 3 Nachdem alle Schrauben befestigt sind, kann das Kniepolster laut Gebrauchsanweisung an Ihrem Nitro Glide montiert werden (Bild 4). Die Halterung Ihrer Gehstützen kann nun verwendet werden. Hierzu wird je eine Gehstütze in die obere und eine Gehstütze in die untere Befestigung geclipst (Bild 5).
- Page 3 Product: Nitro Glide Item code: 700500100 The crutch holder for your Nitro Glide Knee Walker should be attached to the underside of the knee pad. For easy assembling, please read and follow the instructions below. The assembling of the crutch holder should be done to meet individual patient requirements and can be fitted on the left or right of the unit, depending on the patients injured, non-weight bearing leg.
- Page 4 Assembly Instruction Crutch holder Product: Nitro Glide Item code: 700500100 Step 3 Now that the crutch holder brackets have been assembled, please refer to the Instruction for Use manual and install the knee pad. To use the crutch holder, place one crutch top and bottom into the bracket clips as shown below. (Pic. 5).
