Allen + Roth 8002146/23MMP7101-PO132 Manual

54 in electric fireplace

Hide thumbs

Quick Links

Download this manual

ALLEN + ROTH and logo design are trademarks or

registered trademarks of LF, LLC.

Serial Number:

Questions, problems, missing parts? Before returning to your retailer,

call our customer service department at 866-439-9800, 8 a.m. - 8 p.m.,

EST, Monday - Sunday. You can also contact us at ascs@lowes.com.

SG24107

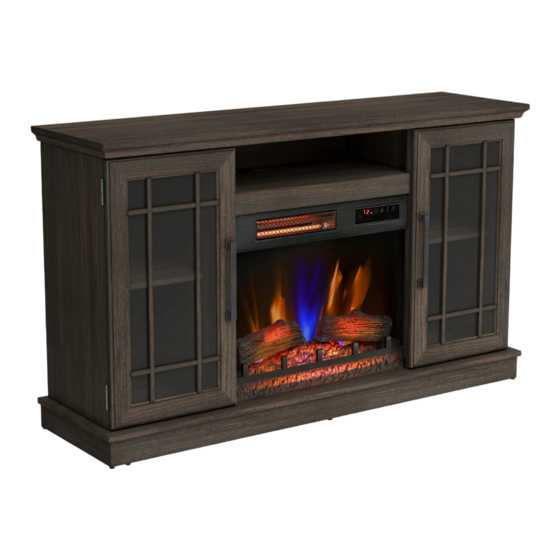

54 IN ELECTRIC FIREPLACE

Purchase Date:

ITEM #5698810, 5698811

MODEL #8002146/23MMP7101-PO132,

8002139/23MMP7101-TPO147

Español p. 30

Table of Contents

Chapters

Need help?

Do you have a question about the 8002146/23MMP7101-PO132 and is the answer not in the manual?

Questions and answers

Amy Sier

February 4, 2025

The display does not light up

Summary of Contents for Allen + Roth 8002146/23MMP7101-PO132

Page 1 ITEM #5698810, 5698811 54 IN ELECTRIC FIREPLACE MODEL #8002146/23MMP7101-PO132, ALLEN + ROTH and logo design are trademarks or 8002139/23MMP7101-TPO147 registered trademarks of LF, LLC. All rights reserved. Español p. 30 Serial Number: Purchase Date: Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 866-439-9800, 8 a.m.
Page 2: Table Of Contents
TABLE OF CONTENTS Product Specifications ..........................2 Safety Information.............................3 Maximum Load............................Package Contents............................6 Hardware Contents...........................8 Preparation.............................. Assembly Instructions..........................9 Operating Instructions..........................22 Troubleshooting............................. FCC/IC Information..........................25 Care and Maintenance..........................25 Warranty..............................Battery Replacement..........................27 Replacement Parts List......................... PRODUCT SPECIFICATIONS VOLTAGE 120VAC, 60 Hz AMPS 12.5 Amps WATTS 1500 Watts 23MMP7101 REV1.0...
Page 3: Safety Information
SAFETY INFORMATION When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock, and injury to persons including the following: 1. Read all instructions before using this appliance. 2. DANGER – High temperatures may be generated under certain abnormal conditions. Do not partially or fully cover or obstruct the front of this heater.
Page 4 12. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric shock or fire, or damage the appliance. 13. To prevent a possible fire, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like a bed, where opening may become blocked.
Page 5: Maximum Load
MAXIMUM LOAD MAXIMUM LOAD 22.7 kg / 50 lb Max TV Size up to 60”. MAXIMUM LOAD 13.6 kg / 30 lb MAXIMUM LOAD 6.8 kg / 15 lb MAXIMUM LOAD 9.1 kg / 20 lb WARNING For use with most flat panel televisions weighing 22.7 kg / 50 lbs or less. Usage with televisions or loads heavier than the maximum weights specified may result in instability causing tip over resulting in death or serious injury.
Page 6: Package Contents
PACKAGE CONTENTS 23MMP7101 REV1.0...
Page 7 PACKAGE CONTENTS PART DESCRIPTION QUANTITY Base Base Left Rail Base Back Panel Base Right Rail Base Front Rail Left Partition Top Panel Left Surround Rail Right Partition Right Surround Rail Fixed Shelf Top Partition Rail Glass Panel Left Side Panel Right Side Panel Left Door Right Door...
Page 8: Hardware Contents
HARDWARE CONTENTS Plastic Connector Ø6.3x12mm Block Wire Clip Bolt Cam Lock Cover Cam Bolt Qty: 32 Qty: 68 Qty: 6 Qty: 8 Qty: 3 Tipping Restraint Ø3.5x12mm Ø4x50mm Ø4x12mm Hardware Cam Lock Screw Bolt Screw Qty: 1 Qty: 8 Qty: 7 Qty: 4 Qty: 4 Note: USB to AC...
Page 9: Preparation
PREPARATION Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assem- ble, install or operate the product. To protect the product from possible scratches, please assemble the parts on a scratch-free surface.
Page 10 ASSEMBLY INSTRUCTIONS 3. Assembling the Base • Locate the Base Front Rail (E) and the Base Back Panel Assembly (C). • Align the Base Front Rail (E) with the Base Back Panel Assembly (C). • Fasten each Plastic Connector Block (AA) using Bolts (BB) on the Base Back Panel (C), using a Phillips Screwdriver.
Page 11 ASSEMBLY INSTRUCTIONS 6. Attaching the Wire Clips • Insert Wire Clips (CC) into pre-drilled holes in the rail of the Right Surround Rail (J), pushing them by hand. Hardware Used Wire Clip 7. Preparing the Surround Rails • Place and tighten the Cam Bolts (EE) as indicated in the diagram.
Page 12 ASSEMBLY INSTRUCTIONS 9. Preparing the Top Partition Rail • Place and tighten the Cam Bolts (EE) into the Top Partition Rail (L) as indicated in the diagram. Hardware Used Cam Bolt 10. Preparing the Fixed Shelf • Attach the Fixed Shelf (K) to the Top Partition Rail (L), inserting the Cam Bolts (EE) on the Top Parti- tion Rail (L) into the pre-drilled holes on the Fixed Shelf (K).
Page 13 ASSEMBLY INSTRUCTIONS 12. Securing the Surround Brackets • Find the pre-attached metal plate bracket behind the top surround rail. Rotate the bracket to span the joint of the top surround rail and side surround rail. • Secure the surround bracket with Screws (SS). •...
Page 14 ASSEMBLY INSTRUCTIONS 15. Attaching the Insert Brackets • Locate the Brackets (EF) and secure to each side of the Heater Box (EB) using Bolts (II). Hardware Used Ø4x12mm Bolt 16. Attaching the Heater Box Assembly • Locate the Heater Box (EB) and align it behind the Control Panel Support.
Page 15 ASSEMBLY INSTRUCTIONS 18. Attaching the Base • Locate the base assembly and align the pre- drilled holes on the base panel with the edges of the center assembly. • Insert Screws (JJ) through the base assembly and into the pre-drilled holes on the edges of the center assembly as shown.
Page 16 ASSEMBLY INSTRUCTIONS 21. Attaching the Side Panels • Locate the Left and Right Side Panels (N and O). • Align the Left and Right Side Panels (N and O) with the Base. • Insert Bolts (BB) through the base assembly and into the pre-drilled holes on the edges of the Left and Right Side Panels (N and O) as shown.
Page 17 ASSEMBLY INSTRUCTIONS 24. Attaching the Cabinet Doors • Lift the Left Door (P) and align the hinges with the pre-attached hardware on the main assembly as shown. • Slide the barrel of the hinge on the door downward onto the pin of the hardware on the main assembly. •...
Page 18 ASSEMBLY INSTRUCTIONS 27. Securing the Back Panels • Place the Back Panel Brackets (QQ) between the back panels and the grooves of the assembly as shown. • Fasten each Back Panel Bracket (QQ) using pre-attached screws. • Note that these screws are self-drilling and do not require pilot holes in the wood.
Page 19 ASSEMBLY INSTRUCTIONS 30. Assembling the Log Set • Route the wires of the Log Set Left (EC) and the Log Set Right (ED) down the back of the Ember Bed (EG) and into the receiving tabs to secure in place. Refer to the diagram. •...
Page 20 ASSEMBLY INSTRUCTIONS 33. Connecting the Fireplace Wiring • Connect control panel cable to heater. • Insert the Ember Bed Connection Wire into the Control Panel Cable heater. • Route the Ember Bed Connection Wire down the Ember Bed side of surround rail and along the back of the log Connection Wire set, securing it in place with the clips as shown.
Page 21 ASSEMBLY INSTRUCTIONS 36. Installing the Tip Restraint Hardware • When the Tipping Restraint Hardware (GG) is properly installed, it can provide protection against unexpected tipping of the Unit due to small tremors, bumps or climbing. • Each Tipping Restraint Hardware (GG) includes one Unit Anchor, one Wall Anchor, one Anchor Tether, and two Anchor Screws.
Page 22: Operating Instructions
OPERATING INSTRUCTIONS CONTROL PANEL LOCATION ICON FUNCTION DESCRIPTION The POWER button supplies power to all the functions of the heater. Pressing the POWER button again will put the heater in standby mode. POWER Holding the Power button on the control panel for 10 seconds will disable the heater function.
Page 23 FUNCTION ICON DESCRIPTION The up and down buttons “ ” on the remote TEMPERATURE IN- will increase / decrease temperature setting. CREASE / DECREASE The thermostat setting range is 62°F - 82°F ( 17°C - 27°C) or continuously ON. The thermostat is adjustable by 2°F or 1°C increments.
Page 24: Troubleshooting
TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Unplug the fireplace, remove the back panel of the heater box and check that the thermostat is plugged The thermostat sensor is Display shows “ ” into the main circuit board. If this does not solve the broken or disconnected.
Page 25: Fcc/Ic Information
FCC/IC INFORMATION Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of the FCC Rules.
Page 26: Warranty
1-YEAR LIMITED WARRANTY The manufacturer warrants that your new Electric Fireplace is free from manufacturing and material defects for a period of one year from date of purchase, subject to the following conditions and limitations. Install and operate this appliance in accordance with the installation and operating instructions furnished with the product at all times.
Page 27: Replacing The Remote Control Battery
REPLACING THE REMOTE CONTROL BATTERY: NOTE: Battery disposal Please always dispose batteries at a suitable recycling point. CR2025 1pcs CR2025 included • Remove and immediately recycle or dispose used batteries according to local regulations and keep away from children. Do NOT dispose batteries in household trash or incinerate. •...
Page 28: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at ascs@lowes.com. PART PART NAME PART NUMBER Thermostat Sensor Y21-S307-P186 Blower/ Heater Assembly Y21-S307-P01 Main Circuit Board Y21-S307-P15...
Page 29 Printed in Vietnam 23MMP7101 REV1.0...
Page 30 ARTÍCULO #5698810, 5698811 CHIMENEA ELÉCTRICA DE 137.16 CM MODELO #8002146/23MMP7101-PO132, ALLEN+ROTH y el diseño del logotipo son 8002139/23MMP7101-TPO147 marcas comerciales o marcas registradas de LF, LLC. Inglés p. 1 Todos los derechos reservados. Número de serie: Fecha de compra: ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nues- tro Departamento de Servicio al Cliente al 866-439-9800, de lunes a domingo de 8 a.m.
Page 31: Especificaciones Del Producto
ÍNDICE Especificaciones del producto.........................31 Información sobre seguridad........................32 Carga máxima............................34 Contenido del paquete..........................35 Aditamentos............................37 Preparación............................38 Instrucciones de ensamblaje........................38 Instrucciones de funcionamiento......................51 Solución de problemas........................53 ..Información sobre la FCC/IC......................55 ..Cuidado y mantenimiento........................55 ..
Page 32: Información Sobre Seguridad
INFORMACIÓN DE SEGURIDAD Cuando utilice electrodomésticos, siempre tome medidas de precaución básicas para evitar incendios, descargas eléctricas y lesiones personales. Entre las medidas: 1. Lea todas las instrucciones antes de usar este electrodoméstico. 2. PELIGRO: se pueden generar altas temperaturas debido a ciertas condiciones que no son normales.
Page 33 12. No introduzca objetos extraños ni permita que estos entren en las aberturas de ventilación o escape, ya que podrían provocar descargas eléctricas, incendios o daños en el electrodoméstico. 13. Para evitar incendios, no bloquee las entradas ni salidas de aire de ninguna manera. No use el producto sobre superficies blandas, como una cama, donde las aberturas se puedan bloquear.
Page 34: Carga Máxima
CARGA MÁXIMA CARGA MÁXIMA 22.67 kg / 50 lb Tamaño máximo de TV de hasta 60” CARGA MÁXIMA 13.6 kg / 30 lb CARGA MÁXIMA 6.8 kg / 15 lb CARGA MÁXIMA 9.07 kg / 20 lb ADVERTENCIA Para usar con la mayoría de televisores de pantalla plana que pesen 22.67 kg / 50 lb o menos. El uso con televisores o cargas más pesadas que la capacidad máxima especificada puede causar inestabilidad, lo que provocaría vuelcos que pueden causar la muerte o lesiones graves.
Page 35: Contenido Del Paquete
CONTENIDO DEL PAQUETE 23MMP7101 REV1.0...
Page 36 CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Base Riel izquierdo de la base Panel posterior de la base Riel derecho de la base Riel frontal de la base Partición izquierda Panel superior Riel envolvente izquierdo Partición derecha Riel envolvente derecho Estante fijo Riel de partición superior Panel de vidrio Panel lateral izquierdo...
Page 37: Aditamentos
ADITAMENTOS Bloque conector Sujetador de Perno de Cubierta de cerrojo de Perno de leva de plástico cables Ø6.3x12mm leva Cant.: 32 Cant.: 68 Cant.: 6 Cant.: 8 Cant.: 3 Aditamentos de Contención Tornillo de Perno de Tornillo de Cerrojo de leva Antivuelcos Ø3.5x12mm Ø4x50mm...
Page 38: Preparación
PREPARACIÓN Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar, instalar ni utilizar el producto si alguna pieza falta o está dañada. Para proteger el producto de posibles rayones, ensam- ble las piezas sobre una superficie que no produzca rayones.
Page 39 INSTRUCCIONES DE ENSAMBLAJE 3. Ensamblaje de la base • Ubique el riel frontal de la base (E) y el ensamble del panel posterior de la base (C). • Alinee el riel frontal de la base (E) con el ensamble del panel posterior de la base (C). •...
Page 40 INSTRUCCIONES DE ENSAMBLAJE 6. Conexión de los sujetadores de cables • Inserte los sujetadores de cables (CC) en los orificios pretaladrados en el panel derecho del riel envolvente (J) y empújelos con la mano. Aditamentos utilizados Sujetador de cables 7. Preparación de los rieles envolventes •...
Page 41 INSTRUCCIONES DE ENSAMBLAJE 9. Preparación del riel de partición superior • Coloque y apriete los pernos de leva (EE) en el riel de partición superior (L) como se indica en el diagrama. Aditamentos utilizados Perno de leva 10.Preparación del estante fijo •...
Page 42 INSTRUCCIONES DE ENSAMBLAJE 12. Fijación de los soportes envolventes • Ubique el soporte de la placa metálica preinstalada detrás del riel envolvente superior. Gire el soporte para que abarque la unión del riel envolvente superior y el riel envolvente lateral. •...
Page 43 INSTRUCCIONES DE ENSAMBLAJE 15. Colocación de los soportes para accesorios • Ubique los soportes en L (EF) y asegúrelos a cada lado de la caja de calentador (EB) con pernos (II). Aditamentos utilizados Perno de Ø4x12mm 16. Conexión del ensamble de la caja del calentador •...
Page 44 INSTRUCCIONES DE ENSAMBLAJE 18. Conexión de la base • Ubique el ensamble de la base y alinee los orifi- cios pretaladrados en el panel de la base con los bordes del ensamble central. • Inserte tornillos (JJ) a través del ensamble de la base y en los orificios pretaladrados en los bordes del ensamble central, como se muestra.
Page 45 INSTRUCCIONES DE ENSAMBLAJE 21. Colocación de los paneles laterales • Ubique los paneles laterales izquierdo y derecho (N y O). • Alinee los paneles laterales izquierdo y derecho (N y O) con la base. • Inserte pernos (BB) a través del ensamble de la base y en los orificios pretaladrados en los bordes de los paneles laterales izquierdo y derecho (N y O), como se muestra.
Page 46 INSTRUCCIONES DE ENSAMBLAJE 24. Colocación de las puertas del gabinete • Levante la puerta izquierda (P) y alinee las bisagras con los aditamentos preinstalados en el ensamble principal, como se muestra. • Deslice el barril de la bisagra de la puerta hacia abajo sobre el pasador de los aditamentos en el ensamble principal.
Page 47 INSTRUCCIONES DE ENSAMBLAJE 27. Fijación de los paneles posteriores • Coloque los soportes del panel posterior (QQ) entre los paneles posteriores y las ranuras del ensamble, como se muestra. • Fije cada soporte del panel posterior (QQ) con los tornillos preinstalados. •...
Page 48 INSTRUCCIONES DE ENSAMBLAJE 30. Ensamblaje del juego de leños • Enrute los cables del juego de leños izquierdo (EC) y el juego de leños derecho (ED) por la parte posterior del lecho de brasas (EG) y hacia las pestañas receptoras para asegurarlos en su lugar.
Page 49 INSTRUCCIONES DE ENSAMBLAJE 33. Conexión del cableado de la chimenea • Conecte el cable del panel de control al calentador. • Inserte el cable de conexión del lecho de brasas Cable del en el calentador. panel de control • Pase el cable de conexión del lecho de brasas Cable de conexión por el riel envolvente lateral y a lo largo de la del lecho de...
Page 50 INSTRUCCIONES DE ENSAMBLAJE 36. Instalación de los aditamentos de contención antivuelcos • Cuando los aditamentos de contención antivuel- cos (GG) se instalan correctamente, pueden proporcionar protección contra vuelcos inespe- rados de la unidad debido a pequeños temblores, golpes o subidas. •...
Page 51: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO UBICACIÓN DEL PANEL DE CONTROL ÍCONO FUNCIÓN DESCRIPCIÓN El botón de ENCENDIDO suministra alimentación a todas las POTENCIA funciones del calentador. Si presiona el botón de ENCENDIDO nuevamente, el calentador entrará en el modo de espera. Si mantiene presionado el botón de alimentación del panel de control durante 10 segundos, desactivará...
Page 52 INSTRUCCIONES DE FUNCIONAMIENTO FUNCIÓN ÍCONO DESCRIPCIÓN CICLO DE Antes de que el calentador se apague, el ventilador seguirá ENFRIAMIENTO funcionando durante un tiempo para enfriar las piezas internas. Al presionar el botón del temporizador se alternará entre los TEMPORIZADOR ajustes del temporizador: 30 minutos, 1 hora, 2 h, 3 h, 4 h, 5 h, 6 h, 7 h, 8 h, 9 h y APAGADO (00).
Page 53: Solución De Problemas
SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA Desenchufe la chimenea, retire el panel posterior de la caja del calentador y revise que el termostato El sensor del termostato La pantalla muestra esté enchufado en la placa del circuito principal. Si está...
Page 54 SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA El efecto de llama fun- Con la unidad encendida, mantenga presionado el ciona, pero el calenta- botón de encendido en el panel de control durante dor no, y el lecho de El calentador está 10 segundos.
Page 55: Información Sobre La Fcc/Ic
INFORMACIÓN SOBRE LA FCC/IC Advertencia: los cambios o las modificaciones a esta unidad que no estén expresamente aprobados por la parte responsable del cumplimiento podrían anular la autorización del usuario para utilizar el equipo. NOTA: este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo digital clase B, conforme a la Parte 15 de las regulaciones de la FCC.
Page 56: Año De Garantía Limitada
1 AÑO DE GARANTÍA LIMITADA El fabricante garantiza que su nueva chimenea eléctrica no presentará defectos de fabricación ni en los materiales durante un período de un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes condiciones y limitaciones. 1.
Page 57: Reemplazo De La Batería
CÓMO REEMPLAZAR LAS BATERÍAS DEL CONTROL REMOTO: NOTA: eliminación de las baterías Siempre elimine las baterías en un punto de reciclaje adecuado. CR2025 Se incluye 1 batería CR2025 • Retire y recicle o deseche de inmediato las baterías usadas de acuerdo con las regulaciones locales y manténgalas fuera del alcance de los niños.
Page 58: Lista De Piezas De Repuesto
LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto con nosotros en ascs@lowes.com. PIEZA NOMBRE DE LA PIEZA NÚMERO DE PIEZA...
Page 59 Impreso en Vietnam 23MMP7101 REV1.0...
