Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de

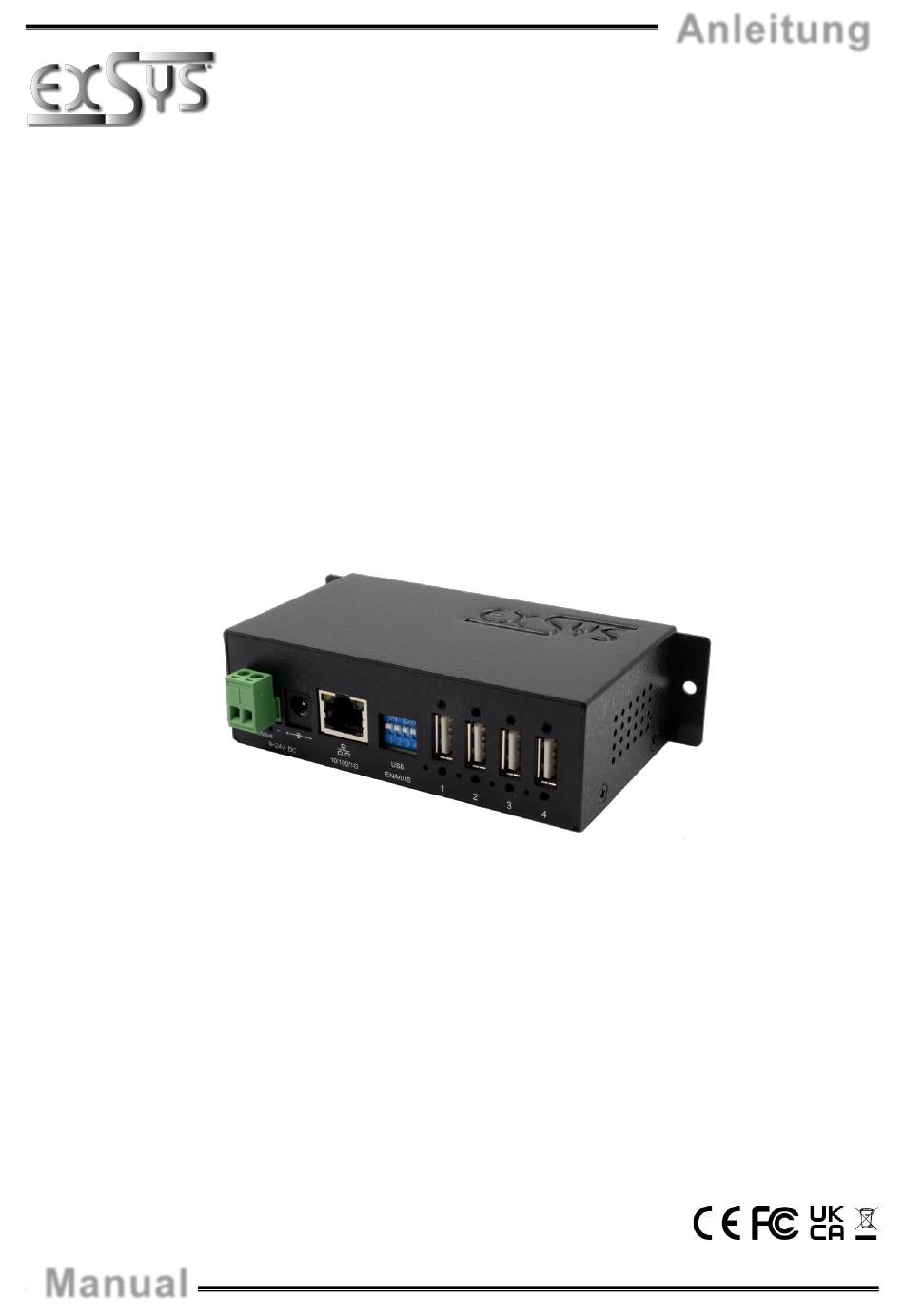

Manual

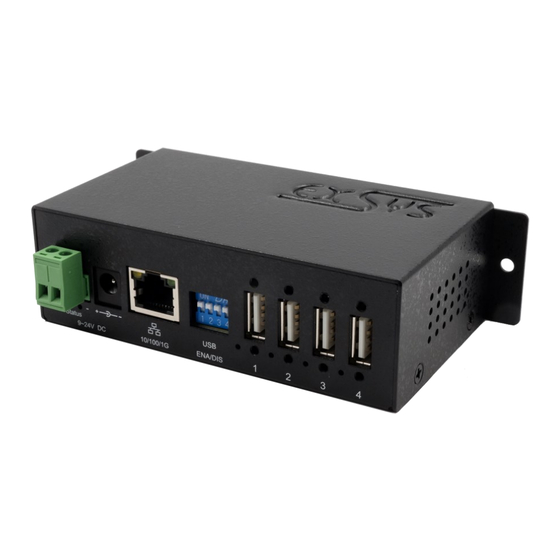

EX-6003HMVS
USB Device Server
4x USB 2.0
USB Device Server
4x USB 2.0
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
Anleitung
Vers. 1.0 / 28.08.24
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Exsys EX-6003HMVS
Summary of Contents for Exsys EX-6003HMVS
- Page 1 Vers. 1.0 / 28.08.24 EX-6003HMVS USB Device Server 4x USB 2.0 USB Device Server 4x USB 2.0 Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
-
Page 2: Table Of Contents
Hardware Installation ························································································· 19 Configuration of the EX-6003HMVS ································································· 20-24 Switching USB-Ports On and Off ···································································· 25-27 UDP and TCP Ports used by the EX-6003HMVS ···················································· 27 Product Specification ························································································· 28 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 3: Beschreibung
ARM Cortex AARCH64 • 15KV ESD Überspannungs-Schutz für alle USB-Signale • Bus-Power: maximal 2,1A, 500mA pro Port gleichzeitig 2. Lieferumfang Bevor Sie den EX-6003HMVS in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6003HMVS • Netzteil (12V/3A) •... -
Page 4: Aufbau, Anschlüsse & Leds
Stecker nie umgekehrt DATA+ oder mit Gewalt einstecken. DATA- +9V bis +24V T-Block: +9V bis +24V DC-Buchse: ACHTUNG! Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 5 Aus: Am LAN Kabel kann kein PoE Strom entnommen werden An: EX-6003HMVS ist eingeschaltet Status LED Grün Aus: EX-6003HMVS ist ausgeschaltet Status LEDs An: USB-Anschluss ist aktiv für jeden Grün Aus: USB-Anschluss ist inaktiv USB-Anschluss © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 6: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-6003HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Falls Sie den EX-6003HMVS auf einer Trägerschiene installieren wollen, verwenden Sie das im Lieferumfang enthaltende Din-Rail Kit. -
Page 7: Konfiguration Des Ex-6003Hmvs
• USB-Gerätesteuerung: Ein (Aktiviert) Installieren des USB-Administrator-Dienstprogramms (unter Windows): Bei aktiviertem DHCP des EX-6003HMVS ist zur Konfiguration eine IP-Adresse erforder- lich. Diese kann über das USB-Administrator-Dienstprogramm unter Windows installiert werden. Das Windows-basierte USB-Administrator-Dienstprogramm ist eine wertvolle Hilfe bei der Ermittlung der IP-Adresse. Diese können Sie von unserer Webseite herunter laden. - Page 8 Browser. Verwenden Sie für den Zugriff auf beide das Standardkennwort "admin". Nach- dem Sie Änderungen vorgenommen haben, müssen Sie auf "Submit" oder "Save Chan- ges" klicken, um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 9 "Weiter zu ...". Um sich beim Server anzumelden, navigieren Sie zur Server-IP, geben Sie das Passwort ein (Standard ist "admin"). Nachdem Sie alle erforderlichen Änderungen vorgenommen haben, klicken Sie auf "Änderungen speichern", um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 10 Funktionen: Host-Name: Ändern Sie den Hostnamen, eine beschreibende Zeichenfolge, die den EX-6003HMVS darstellt. Location: Legen Sie den Standort fest, wo sich der EX-6003HMVS physisch befindet. Network Setup: Konfigurieren Sie die Netzwerkeinstellungen, einschließlich DHCP, IP, Subnetzmaske und Gateway-Adresse.
- Page 11 Change Password: Ermöglicht das Ändern des Server-Anmeldepassworts. Restore Default: Stellt die vorkonfigurierten Standardeinstellungen wieder her. Reboot Server: Verwenden Sie diese Option, wenn ein Neustart des EX-6003HMVS erforderlich ist, z. B. aufgrund von Netzwerkproblemen oder zum Zurücksetzen von Geräten für die Anwendungen.
-
Page 12: Usb-Anschlüsse Ein- Und Ausschalten
6. USB-Anschlüsse Ein- und Ausschalten Verwalten Sie USB-Geräteverbindungen: Der EX-6003HMVS bietet zwei Methoden zum Verbinden oder Trennen von USB-Geräten. Manuell über DIP-Schalter oder per Fernzugriff über die Benutzeroberfläche (GUI). Außerdem unterstützt er eine API für die programmatische Steuerung von Geräteverbindungen. Hier wird demonstriert, wie diese Funktionalitäten genutzt werden können. - Page 13 USB-Geräte zu finden. Identifizieren Sie den mit dem Device Server verbunde- nen Steueranschluss, klicken Sie darauf und klicken Sie dann auf die auf der rechten Seite ange- zeigte Anschlussnummer, um den USB-Anschluss ein- oder auszuschalten. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 14: Vom Ex-6003Hmvs Verwendete Udp Und Tcp Ports
7. Vom EX-6003HMVS verwendete UDP und TCP Ports Anschlussanforderungen des EX-6003HMVS: Um eine optimale Funktionalität zu gewährleisten, müssen für den EX-6003HMVS die folgenden Ports geöffnet werden, insbesondere wenn Sie erwägen, den EX-6003HMVS über Ihren Router weiterzuleiten, um Clients über das Internet zu bedienen: UDP 5474, 5475, 8801: Wird für die Server- und Geräteerkennung verwendet. -
Page 15: Produktspezifikation
5,5 x 2,1 mm (0,22 x 0,08 Zoll) DC-Buchse Steckverbinder Terminal Block: 2-polige Klemmenblöcke Unterstützung von Betriebssystemen Windows 7, 8.x, 10 und 11 Die Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch Suchen nach: EX-6003HMVS Alternativ scannen Sie den QR Code rechts:... -
Page 16: Description
EX-6003HMVS 1. Description Thank you for choosing our EX-6003HMVS - your ultimate solution for seamless USB connectivity, now with the added ability to access and control USB devices from anywhere via the internet. With four high-speed USB ports and versatile Gigabit network connectivity. With the optional PoE model, power is supplied via the Ethernet cable, eliminating the need for additional power sources and simplifying installation. -
Page 17: Construction, Connectors & Leds
DATA- +9V to +24V T-Block: +9V to +24V DC-Socket: CAUTION! Only for use with the power supply included in the scope of delivery or another compliant power supply! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 18 Off: No PoE power can be drawn from the LAN cable On: EX-6003HMVS is switched on Status LED Green Off: EX-6003HMVS is switched off Status LEDs On: USB-Port is active for each Green Off: USB-Port is inactive USB-Port © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 19: Hardware Installation
EX-6003HMVS. If you are un- sure, please refer to the operating instructions for your computer system. 1. If you want to install the EX-6003HMVS on a mounting rail, use the Din-Rail Kit included in the scope of delivery. -
Page 20: Configuration Of The Ex-6003Hmvs
USB-Device Control: On (Activated) Install the USB administrator utility (under Windows): If DHCP of the EX-6003HMVS is activated, an IP address is required for configuration. This can be installed via the USB administrator utility under Windows. The Windows- based USB administrator utility is a valuable aid in determining the IP address. You can download it from our website. - Page 21 Windows GUI, the other via the browser. Use the default password “admin” to access both. After you have made changes, you must click on “Submit” or “Save Changes” to apply them. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 22 5. Configuration of the EX-6003HMVS Configure in the browser: For security reasons, the EX-6003HMVS now hosts the web-based configuration program via the SSL/TSL https protocol. A self-signed certificate is used, so your browser will display a warning message “Your connection is not private” the first time. For example, in Chrome, please click on “Advanced”...
- Page 23 Host-Name: Change the host name, a descriptive string that represents the EX- 6003HMVS. Location: Specify the location where the EX-6003HMVS is physically located. Network Setup: Configure the network settings, including DHCP, IP, subnet mask and gateway address. USB Device List: In this section you will find a number of configurations that determine how your EX- 6003HMVS interacts in the network and communicates with connected devices.
- Page 24 Change Password: Allows you to change the server login password. Restore Default: Restores the preconfigured default settings. Reboot Server: Use this option if a restart of the EX-6003HMVS is required, e.g. due to network problems or to reset devices for the applications.
-
Page 25: Switching Usb-Ports On And Off
6. Switching USB-Ports On and Off Manage USB device connections: The EX-6003HMVS offers two methods for connecting or disconnecting USB devices. Manually via DIP switches or remotely via the user interface (GUI). It also supports an API for programmat- ic control of device connections. Here is a demonstration of how these functionalities can be used. - Page 26 Identify the control port connected to the device server, click on it and then click on the port num- ber displayed on the right-hand side to switch the USB port on or off. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 27: Udp And Tcp Ports Used By The Ex-6003Hmvs
Connection requirements of the EX-6003HMVS: To ensure optimal functionality, the following ports must be opened for the EX-6003HMVS, espe- cially if you are considering forwarding the EX-6003HMVS via your router to serve clients over the Internet: UDP 5474, 5475, 8801: Used for server and device identification. -
Page 28: Product Specification
5,5 x 2,1 mm (0,22 x 0,08 Zoll) DC-Socket Terminal Block Connector: 2-pol Terminal Block Support for Operating Systems Windows 7, 8.x, 10 and 11 The Software is available for download on the EXSYS website: www.exsys.de www.exsys.ch Search for: EX-6003HMVS Alternatively, scan the QR code on the right: ©...
