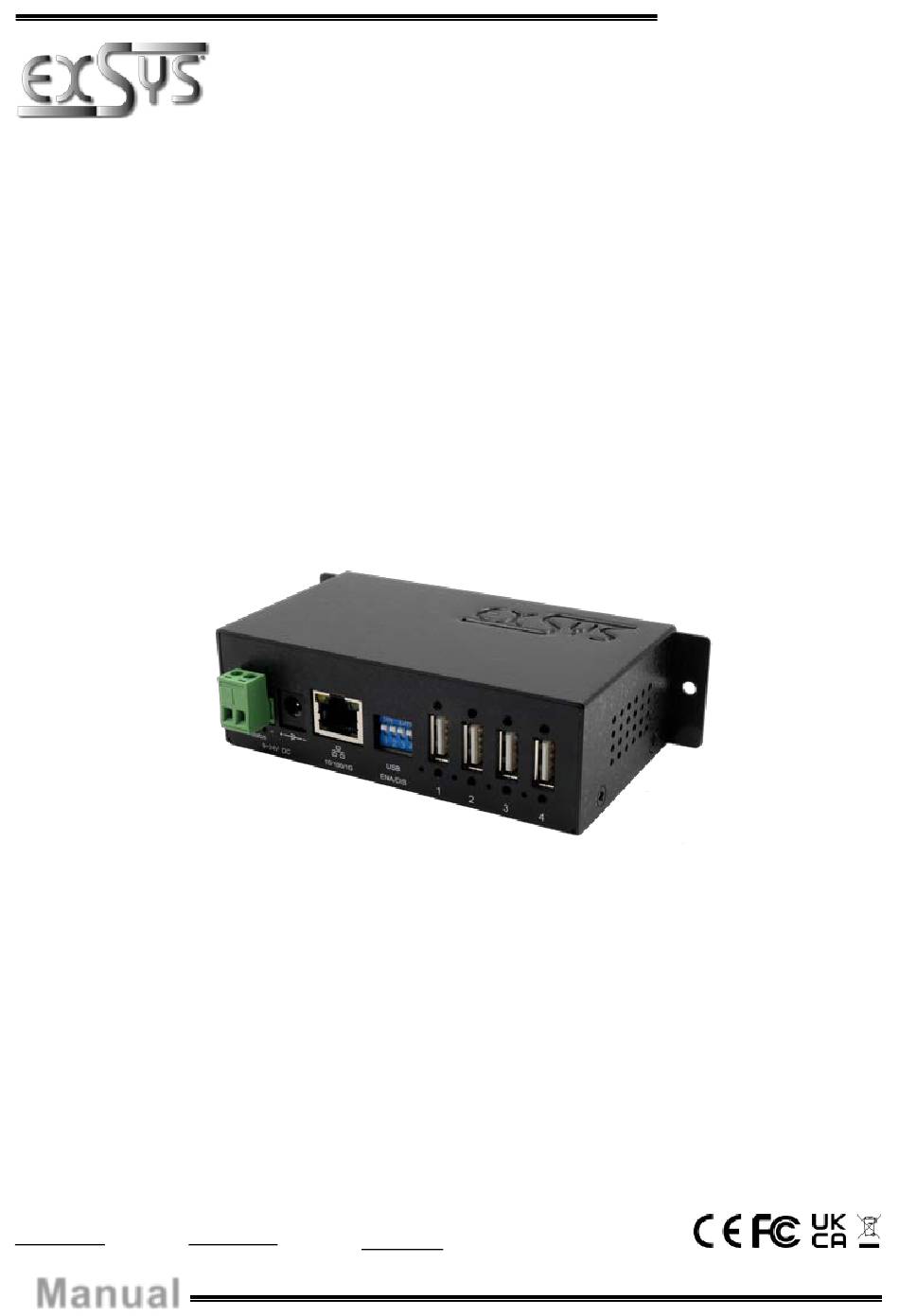

- Page 1 Vers. 1.0 / 28.08.24 EX-6003HMVS Dispositivo USB Server 4x USB 2.0 USB Device Server 4x USB 2.0 Italianoland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
- Page 2 Scope of delivery Construction, Connectors & LEDs 17-18 Hardware Installation Configuration of the EX-6003HMVS 20-24 Switching USB-Ports On and Off 25-27 UDP and TCP Ports used by the EX-6003HMVS Product Specification © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 3: Contenuto Confezione
Italiano 1. Descrizione Grazie per aver acquistato il nostro EX-6003HMVS: la soluzione definitiva per una connettività USB continua, ora con la possibilità aggiuntiva di accedere e controllare i dispositivi USB da qualsiasi luogo tramite Internet. Dotato di quattro porte USB ad alta velocità e versatile connettività... - Page 4 Non inserire mai la spina al contrario né DATA+ forzarla. DATA- T-Block: +9V a +24V +9V bis +24V JACK-DC: ATTENZIONE! Da utilizzare solo con l'alimentatore incluso o con un altro alimentatore compatibile! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 5 Acceso: EX-6003HMVS è acceso VERDE Stato Spento: EX-6003HMVS è spento LED di stato per Acceso: la porta USB è attiva VERDE tutti le Spento: la porta USB non è attiva Porte USB © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 6: Installazione Hardware
6003HMVS. Se qualcosa non vi è chiaro, fare riferimento al manuale d’istruzioni per l'uso del proprio computer. 1. Se si desidera installare EX-6003HMVS su una guida portante, utilizzare il kit guida Din incluso. 2. Collegare ora l'alimentatore in dotazione alla presa Jack DC o un altro alimentatore compatibile alla morsettiera. - Page 7 Controllo dispositivo USB: attivato (abilitato) Installazione dell'utilità di amministrazione USB (su Windows): Se DHCP è abilitato su EX-6003HMVS, per la configurazione è richiesto un indirizzo IP. Questo può essere installato tramite l'utilità USB Administrator su Windows. L'utilità USB Administrator basata su Windows è un valido aiuto per determinare l'indirizzo IP. Potete scaricarli dal nostro sito web.
- Page 8 Server Device, uno tramite la GUI di Windows, l'altro tramite il browser. Per accedere ad entrambi, utilizzare la password predefinita "admin". Dopo aver apportato le modifiche, è necessario fare clic su "Invia" o "Salva modifiche" per applicarle. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 9 5. Configurazione EX-6003HMVS 8. Configura nel browser: Per ragioni di sicurezza, l’EX-6003HMVS ora ospita l'utilità di configurazione basata sul web tramite il protocollo https SSL/TSL. Viene utilizzato un certificato auto firmato, quindi la prima volta che il tuo browser visualizza un messaggio di avviso "La tua connessione non è...
- Page 10 Elenco dispositivi USB: In questa sezione troverai una serie di configurazioni che determinano il modo in cui il tuo EX-6003HMVS interagisce sulla rete e comunica con i dispositivi collegati. Queste impostazioni includono: Condividi: passa a "On" per abilitare la condivisione per il dispositivo. Passa a "Off" per disabilitare la condivisione.
- Page 11 L'interfaccia utente Windows e l'utility di configurazione basata sul web ti consentono di personalizzare in modo efficiente il tuo EX-6003HMVS in base alle tue esigenze specifiche, garantendo un utilizzo ottimizzato e prestazioni ottimali.
- Page 12 6. Accensione e spegnimento delle porte USB Gestisci le connessioni del dispositivo USB: L'EX-6003HMVS offre due metodi per collegare o scollegare i dispositivi USB. Manualmente tramite DIP switch o da remoto tramite l'interfaccia utente (GUI). Supporta inoltre un'API per il controllo programmatico delle connessioni dei dispositivi.
- Page 13 USB gestiti. Identificare la porta di controllo connessa al Device Server, fare clic su di essa, quindi fare clic sul numero di porta mostrato a destra per attivare o disattivare la porta USB. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 14 7. Porte UDP e TCP utilizzate da EX-6003HMVS Requisiti di connessione per l’ EX-6003HMVS: Per garantire una funzionalità ottimale, l’EX-6003HMVS richiede l'apertura delle seguenti porte, soprattutto se si intende instradare EX-6003HMVS attraverso il router per servire i client su Internet: UDP 5474, 5475, 8801: Utilizzato per il rilevamento del Server e dispositivi.
-
Page 15: Specifiche Del Prodotto
Morsettiera del connettore: Morsettiera a 2 poli Sistema Operativo supportato Windows 7, 8.x, 10 e 11 Il software è disponibile per il download sul sito EXSYS: www.exsys.de oppure www.exsys.ch Cerca per: EX-6003HMVS In alternativa, scansiona il codice QR a destra:... -
Page 16: Scope Of Delivery
EX-6003HMVS 1. Description Thank you for choosing our EX-6003HMVS - your ultimate solution for seamless USB connectivity, now with the added ability to access and control USB devices from anywhere via the internet. With four high-speed USB ports and versatile Gigabit network connectivity. With the optional PoE model, power is supplied via the Ethernet cable, eliminating the need for additional power sources and simplifying installation. - Page 17 DATA- +9V to +24V T-Block: +9V to +24V DC-Socket: CAUTION! Only for use with the power supply included in the scope of delivery or another compliant power supply! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 18 Off: No PoE power can be drawn from the LAN cable On: EX-6003HMVS is switched on Status LED Green Off: EX-6003HMVS is switched off Status LEDs On: USB-Port is active for each Green Off: USB-Port is inactive USB-Port © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 19: Hardware Installation
EX-6003HMVS. If you are unsure, please refer to the operating instructions for your computer system. 1. If you want to install the EX-6003HMVS on a mounting rail, use the Din-Rail Kit included in the scope of delivery. - Page 20 USB-Device Control: On (Activated) Install the USB administrator utility (under Windows): If DHCP of the EX-6003HMVS is activated, an IP address is required for configuration. This can be installed via the USB administrator utility under Windows. The Windows- based USB administrator utility is a valuable aid in determining the IP address. You can download it from our website.
- Page 21 Windows GUI, the other via the browser. Use the default password “admin” to access both. After you have made changes, you must click on “Submit” or “Save Changes” to apply them. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 22 5. Configuration of the EX-6003HMVS Configure in the browser: For security reasons, the EX-6003HMVS now hosts the web-based configuration program via the SSL/TSL https protocol. A self-signed certificate is used, so your browser will display a warning message “Your connection is not private” the first time. For example, in Chrome, please click on “Advanced”...
- Page 23 Host-Name: Change the host name, a descriptive string that represents the EX- 6003HMVS. Location: Specify the location where the EX-6003HMVS is physically located. Network Setup: Configure the network settings, including DHCP, IP, subnet mask and gateway address. USB Device List: In this section you will find a number of configurations that determine how your EX- 6003HMVS interacts in the network and communicates with connected devices.
- Page 24 Change Password: Allows you to change the server login password. Restore Default: Restores the preconfigured default settings. Reboot Server: Use this option if a restart of the EX-6003HMVS is required, e.g. due to network problems or to reset devices for the applications.
- Page 25 6. Switching USB-Ports On and Off Manage USB device connections: The EX-6003HMVS offers two methods for connecting or disconnecting USB devices. Manually via DIP switches or remotely via the user interface (GUI). It also supports an API for programma- tic control of device connections. Here is a demonstration of how these functionalities can be used.
- Page 26 Identify the control port connected to the device server, click on it and then click on the port num- ber displayed on the right-hand side to switch the USB port on or off. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 27 Connection requirements of the EX-6003HMVS: To ensure optimal functionality, the following ports must be opened for the EX-6003HMVS, espe- cially if you are considering forwarding the EX-6003HMVS via your router to serve clients over the Internet: UDP 5474, 5475, 8801: Used for server and device identification.
-
Page 28: Product Specification
5,5 x 2,1 mm (0,22 x 0,08 Zoll) DC-Socket Terminal Block Connector: 2-pol Terminal Block Support for Operating Systems Windows 7, 8.x, 10 and 11 The Software is available for download on the EXSYS website: www.exsys.de www.exsys.ch Search for: EX-6003HMVS Alternatively, scan the QR code on the right: ©...
