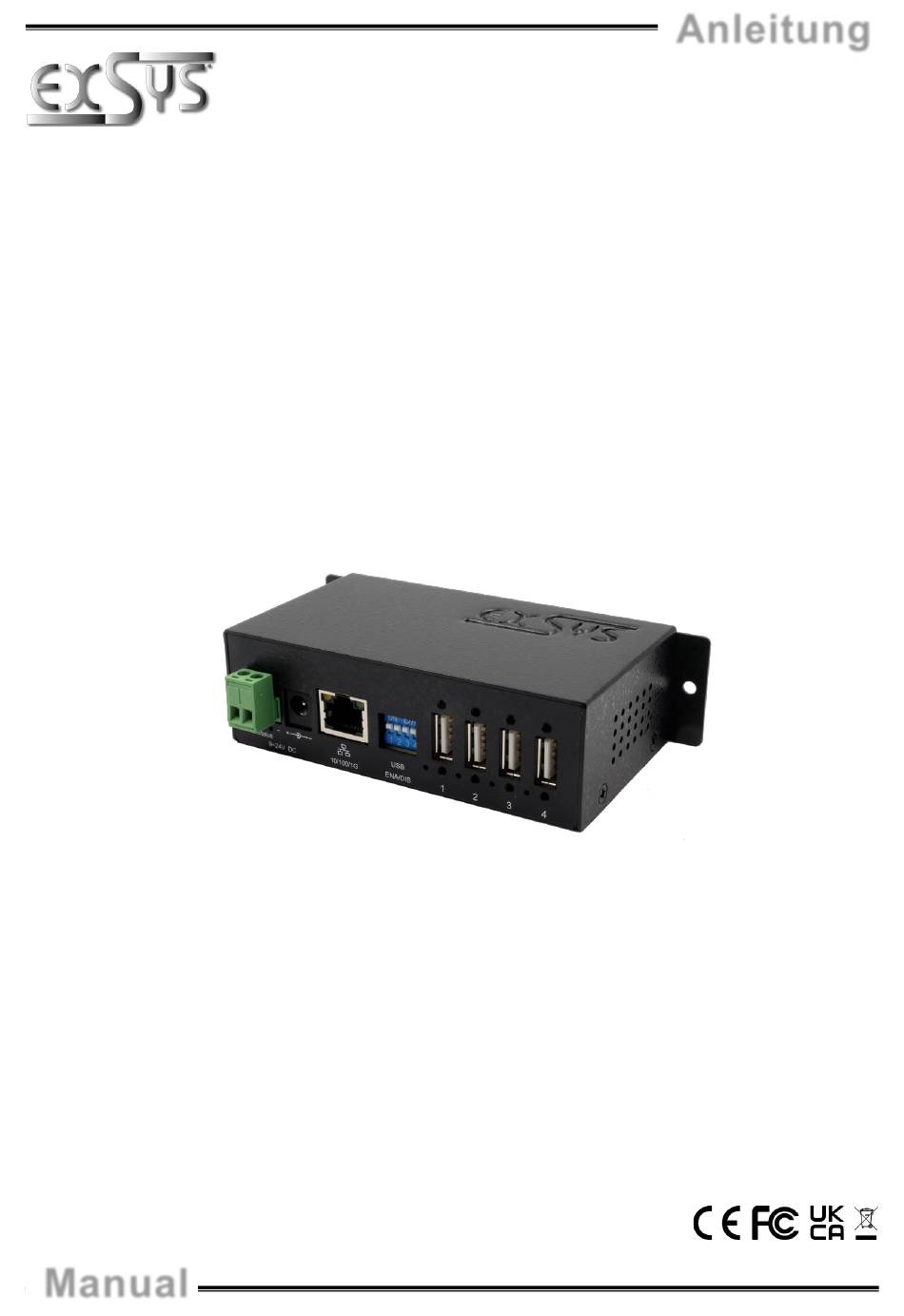

EX-6003HMVS(-PoE)
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
USB Device Server
4x USB 2.0
USB Device Server
4x USB 2.0
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
Anleitung
Vers. 1.1 / 06.02.25
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Exsys EX-6003HMVS-POE
Summary of Contents for Exsys EX-6003HMVS-POE
- Page 1 Vers. 1.1 / 06.02.25 EX-6003HMVS(-PoE) USB Device Server 4x USB 2.0 USB Device Server 4x USB 2.0 Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
-
Page 2: Table Of Contents
Hardware Installation ························································································· 19 Configuration of the EX-6003HMVS(-PoE) ························································ 20-24 Switching USB-Ports On and Off ···································································· 25-27 UDP and TCP Ports used by the EX-6003HMVS(-PoE) ············································ 27 Product Specification ························································································· 28 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 3: Beschreibung
2. Lieferumfang Bevor Sie den EX-6003HMVS(-PoE) in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6003HMVS(-PoE) • Netzteil (12V/3A), nicht vorhanden bei EX-6003HMVS-PoE-ON • DIN-Rail-Kit • Kurzanleitung © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 4: Aufbau, Anschlüsse & Leds
Stecker nie umgekehrt DATA+ oder mit Gewalt einstecken. DATA- +9V bis +24V T-Block: +9V bis +24V DC-Buchse: ACHTUNG! Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 5 Aus: Am LAN Kabel kann kein PoE Strom entnommen werden An: EX-6003HMVS(-PoE) ist eingeschaltet Status LED Grün Aus: EX-6003HMVS(-PoE) ist ausgeschaltet Status LEDs An: USB-Anschluss ist aktiv für jeden Grün Aus: USB-Anschluss ist inaktiv USB-Anschluss © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 6: Hardware Installation
Vergewissern Sie sich, dass die grüne RJ45 LED blinkt, um eine erfolgreiche Netzwerkverbindung zu bestätigen. 4. Schließen Sie nun Ihre USB-Geräte an die USB-Anschlüsse des EX-6003HMVS(-PoE) an. 5. Nun können Sie die entsprechende Software auf Ihrem PC installieren. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 7: Konfiguration Des Ex-6003Hmvs(-Poe)
"Remote Server(s)" oben rechts angezeigt. Wenn die "Automatische Suche (im LAN)" den Device Server nicht findet (z. B. wenn er sich im Internet und nicht im lokalen Netzwerk befindet), geben Sie die IP-Adresse manuell ein und klicken Sie auf "Suchen". © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 8 Device Server zu konfigurieren, eine über die Windows-GUI, die andere über den Browser. Verwenden Sie für den Zugriff auf beide das Standardkennwort "admin". Nachdem Sie Änderungen vorgenommen haben, müssen Sie auf "Submit" oder "Save Changes" klicken, um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 9 "Weiter zu ...". Um sich beim Server anzumelden, navigieren Sie zur Server-IP und geben das Passwort ein (Standard ist "admin"). Nachdem Sie alle erforderlichen Änderungen vorgenommen haben, klicken Sie auf "Save Changes", um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 10 Connected IP (non-cangeable): Zeigt die Client-IP-Adresse an, die das Gerät derzeit verwendet. Klicken Sie auf die Schaltfläche "Refresh", wenn Geräte ein- oder ausgesteckt worden sind. Device Name (non-changeable): Zeigt den Namen des aktuellen USB-Geräts an, das angeschlossen ist. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 11 GUI. Diese Aktion gibt die Socket-Port-Verbindung des Servers frei, so dass sich andere Benutzer anmelden können. Windows-Benutzeroberfläche webbasierten Konfigurationsprogramm können Sie Ihren EX-6003HMVS(-PoE) effizient an Ihre spezifischen Anforderungen anpassen und so eine optimierte Nutzung und optimale Leistung sicherstellen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 12: Usb-Anschlüsse Ein- Und Ausschalten
Stellen Sie den entsprechenden DIP-Schalterstift auf die Position OFF (weg von der mit "ON" markierten Seite). Sobald er auf OFF steht, wird das USB-Gerät getrennt und simuliert einen nicht angeschlossenen Zustand. Steuerung der USB-Anschlüsse 1-4 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 13 Stellen Sie innerhalb der grafischen Benutzeroberfläche (GUI) eine Verbindung zum internen Control-Port her (Beschreibung: "Control", USB-Gerätename: "USB-Serial Controller"). Dies ermöglicht den Zugriff auf den Steueranschluss im Netzwerk für die Interaktion mit der Software. Steueranschluss © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 14: Vom Ex-6003Hmvs(-Poe) Verwendete Udp Und Tcp Ports
TCP 8000 - 8008: Diese Ports sind speziell für den Zugriff auf einzelne USB-Ports über ein Netzwerk oder das Internet vorgesehen. TCP 5473, 5475: Wird für die Verwaltung von gemeinsam genutzten Geräten verwendet. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 15: Produktspezifikation
Steckverbinder Terminal Block: 2-polige Klemmenblöcke Unterstützung von Betriebssystemen Windows 7, 8.x, 10 und 11 Die Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch Suchen nach: EX-6003HMVS oder EX-6003HMVS-PoE Alternativ scannen Sie den QR Code rechts: © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 16: Description
Before integrating the EX-6003HMVS(-PoE) into your network, please first check the contents of the delivery: • EX-6003HMVS(-PoE) • Power Supply (12V/3A), not supplied with EX-6003HMVS-PoE-ON • DIN-Rail-Kit • Quick Guide © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 17: Construction, Connectors & Leds
DATA- +9V to +24V T-Block: +9V to +24V DC-Socket: CAUTION! Only for use with the power supply included in the scope of delivery or another compliant power supply! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 18 Off: No PoE power can be drawn from the LAN cable On: EX-6003HMVS(-PoE) is switched on Status LED Green Off: EX-6003HMVS(-PoE) is switched off Status LEDs On: USB-Port is active for each Green Off: USB-Port is inactive USB-Port © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 19: Hardware Installation
4. Connect your USB devices to the USB ports of the EX-6003HMVS(-PoE). 5. You can now install the appropriate software on your PC. 6. Now connect your USB devices to the USB ports of the EX-6003HMVS(-PoE). © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 20: Configuration Of The Ex-6003Hmvs(-Poe)
“Remote Server(s)” window at the top right. If the “Auto Search (on LAN)” does not find the device server (e.g. if it is on the Internet and not on the local network), enter the IP address manually and click on “Search”. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 21 Windows GUI, the other via the browser. Use the default password “admin” to access both. After you have made changes, you must click on “Submit” or “Save Changes” to apply them. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 22 Chrome, please click on “Advanced” and then on “Continue to ...”. To log in to the server, navigate to the server IP, enter the password (default is “admin”). Once you have made all the necessary changes, click on “Save changes” to apply them. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 23 Connected IP (non-cangeable): Displays the client IP address that the device is cur rently using. Click on the “Refresh” button if devices have been plugged in or unplugged. Device Name (non-changeable): Displays the name of the current USB device that is connected. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Page 24 With the Windows user interface and the web-based configuration program, you can efficiently adapt your EX-6003HMVS(-PoE) to your specific requirements and thus ensure optimized use and optimum performance. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 25: Switching Usb-Ports On And Off
Set the corresponding DIP switch pin to the OFF position (away from the side marked “ON”). As soon as it is set to OFF, the USB device is disconnected and simulates a disconnected state. Control of the USB-Ports 1-4 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... - Page 26 Identify the control port connected to the device server, click on it and then click on the port number displayed on the right-hand side to switch the USB port on or off. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Page 27: Udp And Tcp Ports Used By The Ex-6003Hmvs(-Poe)
TCP 8000 - 8008: These ports are specifically designed for accessing individual USB ports via a network or the Internet. TCP 5473, 5475: Used for the management of shared devices devices. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Page 28: Product Specification
5,5 x 2,1 mm (0,22 x 0,08 Zoll) DC-Socket Terminal Block Connector: 2-pol Terminal Block Support for Operating Systems Windows 7, 8.x, 10 and 11 The Software is available for download on the EXSYS website: www.exsys.de www.exsys.ch Search for: EX-6003HMVS(-PoE) Alternatively, scan the QR code on the right:...
