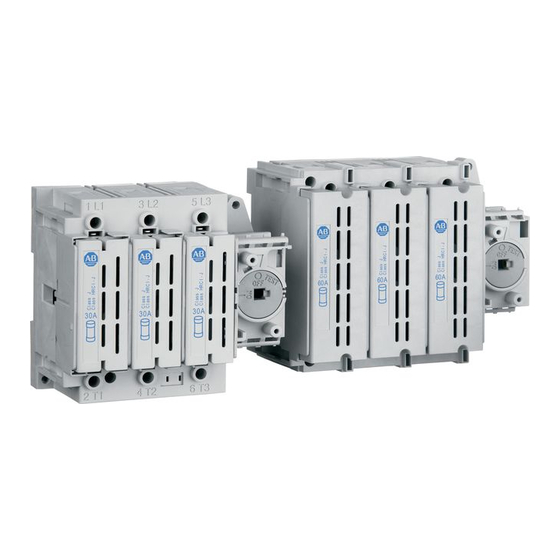

Allen-Bradley Bulletin 194R-B20-1753 Installation Instruction

Fused and Non-Fused Rotary Disconnect Switches / Installation instruction
Attention: To prevent electrical shock, disconnect from power source before installing or servicing.
Install in suitable enclosure. Keep free from contaminants.
Trennschalter mit oder ohne Sicherung / Montageanleitung
Achtung: Vor Installations- oder Servicearbeiten Stromversorgung unterbrechen, um Unfälle zu vermeiden.
Die Geräte müssen in einem passenden Gehäuse eingebaut und gegen Verschmutzung geschützt werden.
Interrupteurs sectionneurs rotatifs à fusibles et sans fusibles / Instruction de montage
Attention: Avant le montage et la mise en service, couper l'alimentation secteur afin d'éviter tout accident.
Prévoir une mise en coffret ou armoire appropriée. Protéger le produit contre les environnements agressifs.
Sezionatori rotativi, fusibili e non fusibili / Istruzione per il montaggio
Attenzione: Per prevenire infortuni, togliere tensione prima dell'installazione o manutenzione.
Installare in custodia idonea. Tenere lontano da contaminanti.
Interruptores giratorios para desconexión con o sin fusibile / Instrucción de montaje
Atención: Desconectar la alimentación eléctrica antes de realizar el montaje y la puesta en servicio, con el objeto
de evitar accidentes. Instalado en una caja o armario apropiado. Proteger el producto de los ambientes agresivos.
C
T1
(Pozidrive 2)
{
F
25.4 mm
(1 in.)
CLICK
C+25.4 mm
C+1in.

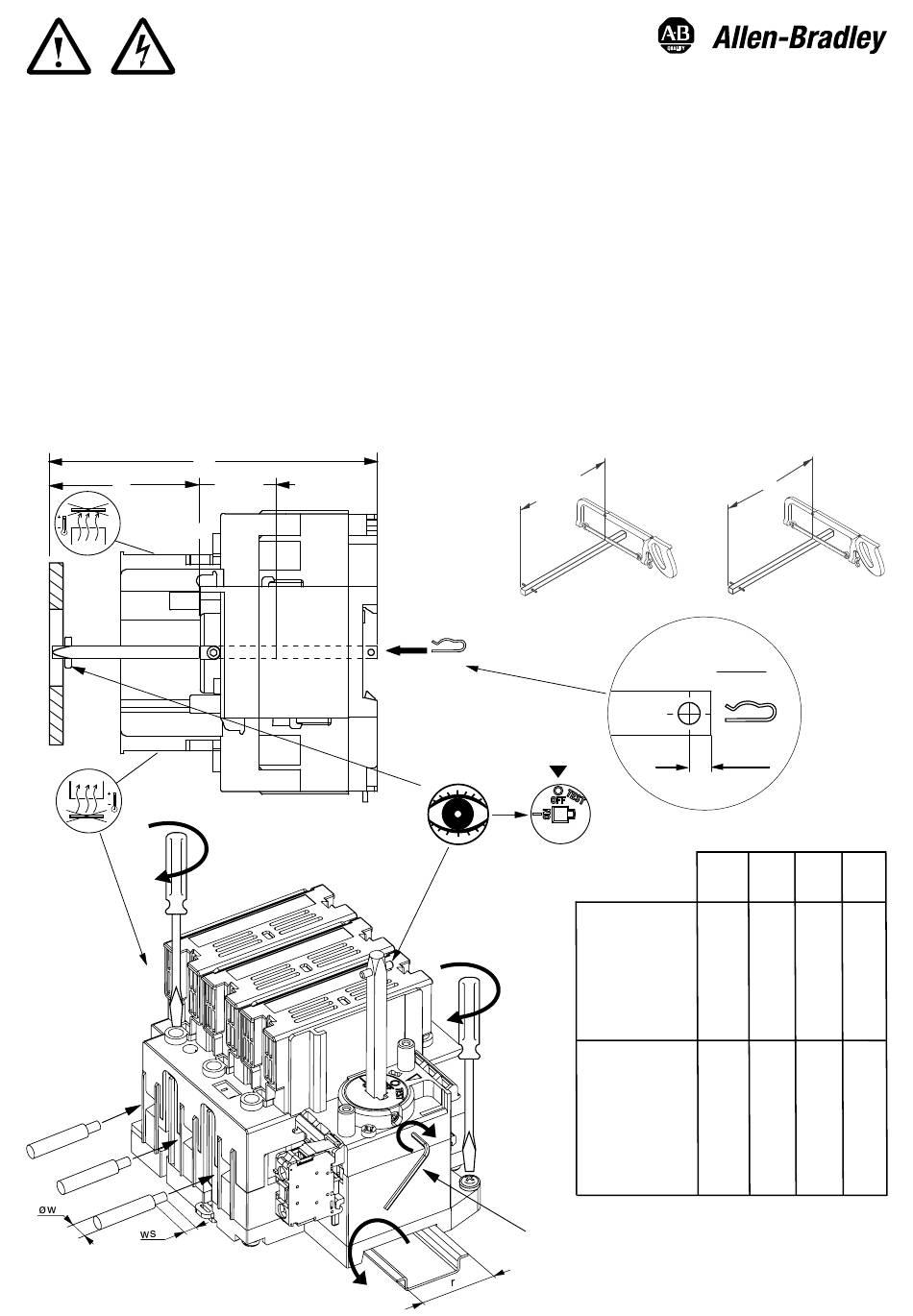

Pozidrive 2
194R-B20-1753(S)
2 Nm
194R-F25-1753(S)
18 lb.in
194R-C30-1753(S)
194R-J30-1753(S)
194R-B32-1753(S)
194R-F32-1753(S)
194R-N30-1753
194R-D32-1753(S)
194R-H30-1753(S)
194R-B63-1753(S)
194R-D63-1753(S)
194R-F63-1753(S)
194R-H60-1753(S)
194R-J60-1753(S)
194R-N60-1753
Tool size 2 (mm)
ISO 2936 - DIN 911
1,4 Nm - 12 lb.in
Bulletin 194R
-B20-1753(S)
-F25-1753(S)
-C30-1753(S)
-J30-1753(S)
-H30-1753(S)
-B32-1753(S)
-D32-1753(S)
-F32-1753(S)
-N30-1753
-H60-1753(S)
-J60-1753(S)
-B63-1753(S)
-D63-1753(S)
-F63-1753(S)
F
ø 2 mm
ø .078 in.
3 mm
0.118 in.
w
ws T1
r
[mm] [mm] [Nm]
[mm]
[AWG] [in.] [lb-in]
2.5-10 11 1.6
35
14-8 .43 14
2.5-25 13 2.8
35-75
14-4 .51 25
