Building Instructions PAULA IV No. 1198
Notice de construction PAULA IV réf. 1198
Istruzioni di montaggio PAULA IV No. 1198

Advertisement

loading
Need help?

Need help?

Do you have a question about the PAULA IV and is the answer not in the manual?

Questions and answers

Related Manuals for ROBBE PAULA IV

Summary of Contents for ROBBE PAULA IV

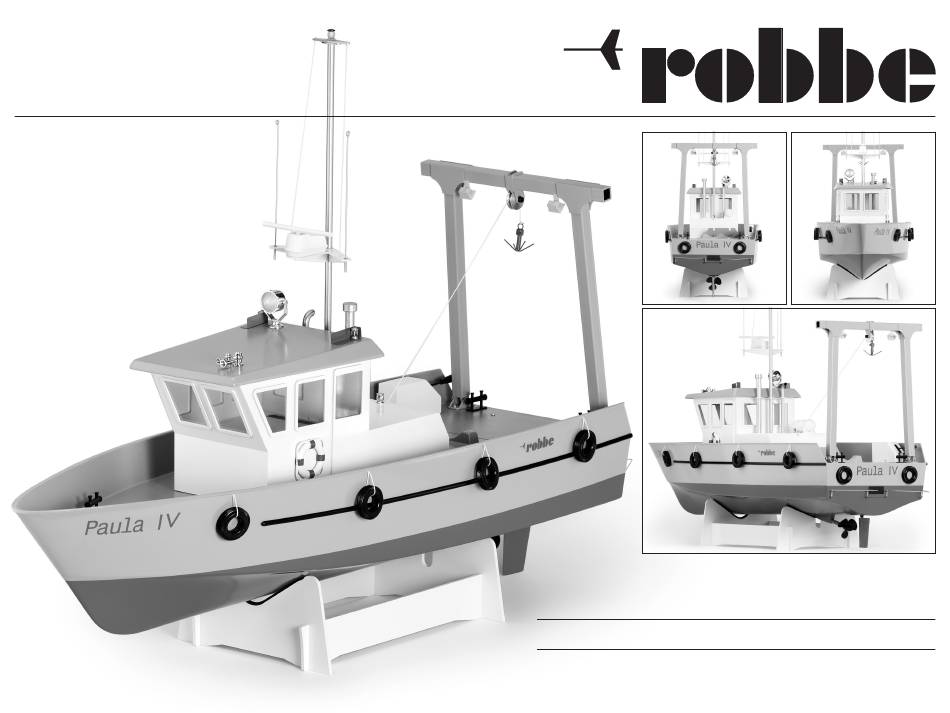

  • Page 1 Building Instructions PAULA IV No. 1198 Notice de construction PAULA IV réf. 1198 Istruzioni di montaggio PAULA IV No. 1198...
  • Page 2 Introduction to the building instructions 1 x Rokraft 100 uP TAM No. 8366 Our model of the PAULA IV is a classic kit - not a ready-made RC functions: 1 x Racing Pack 5NiMH 3000 6 V TAM No. 456007 model.
  • Page 3 When joining parts at an angle to each other, it is important to using a plastic filler paste, e.g. robbe rostuff-micro. Sand filled We recommend that you install the specified RC components. ensure that their contact surfaces mate accurately, as errors areas smooth when dry.
  • Page 4 27, 35 and 40 (41) MHz frequency bands: Liability exclusion: robbe Modellsport is unable to ensure that you observe the assembly Boat propellers, and all moving parts generally, constitu- and operating instructions, or the conditions and methods used for te a constant injury hazard.
  • Page 5 Bauanleitung PAULA IV No. 1198 Baustufe 0 – Bootsständer - Trennen Sie die Teile aus der Fräsplatte „A“ aus. Moosgummi, Schaumgummi oder - Verkleben Sie die Teile auf einer ebenen Unterlage ent- Filz aufkleben sprechend der Zeichnung miteinander. - Nach dem Trocknen den Bootsständer verschleifen und lackieren.
  • Page 6 Baustufe 1 – Rumpf/Motoreinbau Baustufe 1 – Rumpf/Motoreinbau - Teile aus Fräsplatte „B,C“ austrennen. - Die schraffierten Felder der Tiefziehteile 1.1 und 1.2 aus- schneiden. - Rumpf 1.1 wie angegeben bohren. - Achtung „X“: Ein kleiner rundum verbleibender Rand (ca.2-3mm) sollte bleiben und kann später als Auflage für das Deck 1.2 benutzt werden.
  • Page 7 Baustufe 1 – Rumpf/Motoreinbau Baustufe 1 – Rumpf/Motoreinbau - Stevenrohr 1.8 wie dargestellt in den Rumpf einsetzen, dabei Welle 1.9 leicht einfetten. - Stevenrohr an Außenkante des Rumpfes nach Maßangabe anheften. - Propeller 1.11 mit Sechskantmutter 1.10 auf Welle 1.9 kontern.
  • Page 8 Bauanleitung PAULA IV No. 1198 Stage 2 Rudder and linkage Page 10 Stade d Baustufe 2 – Ruder mit Anlenkung Gouver - Teile aus Fräsplatte „C“ austrennen. - Frästeile 2.1 bis 2.10 wie dargestellt zusammenkleben. Dabei unbedingt die Lage von Spant 2.2 beachten. Hin- weis: Die Rasthaken 2.6 dienen zur Halterung des heraus-...
  • Page 9 Bauanleitung PAULA IV No. 1198 Baustufe 2 – Ruder mit Anlenkung - Servobefestigungseinheit und RC-Plateau mittig in den Rumpf kleben. - Ruderbaugruppe 2.27-2.35 zusammenstecken, in Rumpf und Servohalter einbauen und ausrichten. Die Zentrier- scheibe 2.31 fixiert die Lage des Ruders.
  • Page 10 Buildin Notice d Baustufe 3 – Deck Baustufe 3 – Deck - Teile aus Fräsplatte „C“ austrennen. Istruzion - Umlenkhebelverlagerung 3.1-3.10 und Kasten 3.11-3.15 wie dargestellt zusammenbauen. Die Schrauben 3.10 dienen vorerst nur als Zentrierhilfe zur Positionierung der Stage 2 Rudder and linkage Page 11 Stade de montage 2 Unterlagen 3.9.
  • Page 11 Build Baustufe 4 – Kran Baustufe 4 – Kran - Teile aus Fräsplatte „C“ austrennen Notic - Zum Zusammenbau der Kranelemente 4.1 mit 4.2 und 4.3 einen Aufriss nach Maßangaben anfertigen. Istruz Achtung: Winkel der Elementverbinder 4.3 beachten, Rol- lenhalter 4.2 noch nicht verkleben. Stage 3 –...
  • Page 12 Bauanleitung PAULA IV No. 1198 Baustufe 5 – Aufbau Stage 5 – Superstructure Page 16 - Separate the parts required from the machine-cut sheet "B". - Preliminary note: the superstructure is designed to be assembled with window frames and inset glazing panels.
  • Page 13 Baustufe 5.1 – Aufnahme für Windenservo - Falls die Kranseil – Wickelfunktion mit einem Segelver- stellservo ausgeführt werden soll, kann eine dafür vorge- sehene Aufnahme eingebaut werden. - Teile aus Fräsplatte “C“ austrennen. - Teile 5.21 – 5.25 zusammenbauen. - Die Teile 5.26 sind als Halter für den Aufbau vorgesehen. Diese verhindern bei eventuell stärkeren Zugkräften der Winde, dass der komplette Aufbau vom Schiff gezogen wird.
  • Page 14 Baustufe 5.2 – Aufbau Mast/Dach - Teile aus Fräsplatte „B“ austrennen. - Tiefziehteil 5.28 wie angegeben bohren. Die äußere Bohrungen Ø3mm von dem Frästeil 5.6 übernehmen. Da Dach dabei möglichst weit „nach vorne“ anhalten. - Positionslampen mit Lampenboard 5.29-5.31 aufkleben. - Einzellampe 5.31 konzentrisch zur Bohrung in der Aufba platte 5.1 kleben.
  • Page 15 Baustufe 6 – Endausstattung Stage 6 – Final fitting-out Page 20/21 - Separate the parts required from the machine-cut sheet "C". - Attach the struts 6.2 to the buoy holders 6.1, and glue them to the deck, in line with the depressions. Keep to the stated dimensions.
  • Page 16 Bauanlei Baustufe 6 – Endausstattung - Teile aus Fräsplatte „ Haken 2 Trennschalter - Bojenhalter 6.1 mit S zu den Ausformunge beachten. - Fangdrahthalter 6.3 onen am Heckspiege festlegen und anklebe - Fangdrähte 6.7 (R+L nung biegen und die E ken (Kleben / Löten).

  • Page 17: Wiring Diagram

    Building instructions - PAULA IV No. 1198 Notice de construction PAULA IV réf. 1198 Istruzioni di montaggio PAULA IV No. 1198 Stage 7 – RC installation Wiring diagram Receiver Prepare the Y-lead for connecting and charging the batteries: 1 x TAM gold-contact socket, pack of 5 No. 4060 1 x TAM gold-contact plug, pack of 5 No.
  • Page 18 - Check all the auxiliary working systems. - From time to time it is advisable to grease the propeller shaft: loosen the shaft and withdraw it. Apply robbe preci- sion grease to the stern tube, then re-fit the propeller shaft.
  • Page 19 Handelsregister: Amtsgericht Gießen HRA 2722 Persönlich haftender Gesellschafter: robbe Modellsport Beteiligungs GmbH Gießen / HRB 5793 · Geschäftsführer: E. Dörr Irrtum und technische Änderungen vorbehalten · Copyright robbe-Modellsport 2013 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG...
  • Page 20 Stückliste PAULA IV No. 1198 Baustufe Stckl.Nr. Bezeichnung Material Maße in mm Stück Bemerkung Baustufe Stckl.Nr. Bezeichnung Material Maße in mm Stück Bemerkung 0 Ständer Horizontalspant 1,5 Frästeil 4 Kran Fußteil, innen 1,5 Frästeil Längsträger 1,5 Frästeil Kranlager-Platte 1,5 Frästeil Auflage Bug, innen...
  • Page 21 Fräsplatten PAULA IV No. 1198 Fräsplatte „A“ Fräsplatte „B“ Fräsplatte „C“ Fräsplatte „D“...
