Quality Heating F-CR04G-B Manual

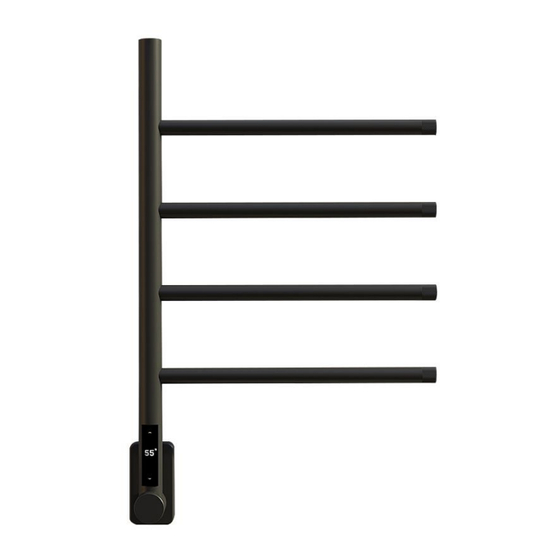

Electric towel radiator black
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Elektrische handdoek radiator zwart

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F-CR04G-B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Quality Heating F-CR04G-B

Summary of Contents for Quality Heating F-CR04G-B

  • Page 1 Elektrische handdoek radiator zwart...
  • Page 2 Inhoud 1. Veiligheidswaarschuwingen 2. Technische specificaties 3. Installatie 4. Gebruik 5. Wifi 6. Troubleshooting...
  • Page 3 Veiligheidswaarschuwingen...
  • Page 4 Let op, waarschuwingen! • Controleer welke serie u heeft gekocht en installeer volgens de tips in het installatiegedeelte! Let op, mocht u deze niet opvolgen vervalt de garantie op uw product. • Verwijder voor gebruik de beschermfolie (aan de voorzijde) indien aanwezig.
  • Page 5 • Houd rekening met het opgenomen vermogen van het apparaat, de kabellengte en het beoogde gebruik bij het kiezen van verlengsnoeren voor het netsnoer. Rol verlengkabels volledig af. Om elektrische overbelasting te vermijden. • Haal voor onderhouds-, verzorgings- of reparatiewerkzaamheden aan het apparaat de stekker uit het stopcontact.
  • Page 6 • Waarschuwing: Dit product moet zo ver mogelijk van doucheruimtes, badkuipen of plaatsen waar gemakkelijk water op kan spatten, worden geïnstalleerd of gebruikt Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...
  • Page 7 Technische specificaties F-CR04G-B Model 230V Aansluiting 67x41x8 Afmeting in cm 3,3 KG Gewicht in kg 60Watt Vermogen IP x4 IP waarde 8720986328142 2 Jaar Garantie Quality Heating Merk 57cm (opgerold) Aansluitsnoer Roestvrij staal 304 Materiaal Inhoud verpakking: - Elektrische handdoekradiator...
  • Page 8 Installatie Schroevendraaier Markeerstift Boormachine Meetlint Hamer Let op: Algemene installatie-instructies voor roterende modellen, het wordt aanbevolen om op een hoogte van 1200 mm vanaf de grond te installeren. 1200 mm hoogte Stap 1 Stap 2 Voor verborgen installatie, Inbouwdoos sluit eerst de draden aan en installeer vervolgens het hoofdgedeelte Stap 3 Stap 4...
  • Page 9 • Stap 2: Plaats de rubberdeeltjes in de voorgeboorde installatiegaten en draai ze vast met schroeven. (Trek voor verborgen installatie de draden eruit voordat u het hoofdgedeelte installeert en vastmaakt) Zoals weergegeven in Afbeelding 2 • Stap 3: Installeer het handdoekrek op de geïnstalleerde hangende basis en vergrendel de basis met de speciale schroeven van het handdoekreklichaam.
  • Page 10 Gebruik • 1. Druk na het inschakelen op en het apparaat zal beginnen te werken • 2. Druk op om over te schakelen naar de temperatuurregelaar. Druk kort om de temperatuur in te stellen (40°/45°/50°/55°/60°) • Druk op om over te schakelen naar de timermodus. Druk kort om de tijd in te stellen (1H –...
  • Page 11 Trouble Shooting Foutmelding Oorzaak Oplossing De elektrische Het netsnoer is niet Controleer het netsnoer handdoekradiator werkt goed aangesloten niet. De elektrische Het netsnoer is Raadpleeg een handdoekradiator werkt beschadigd elektricien om het niet. netsnoer te vervangen...
  • Page 12 Electric towel radiator black...

  • Page 13: Table Of Contents

    Contents 1. Safety Warnings 2. Technical specifications 3. Installation 4. Usage 5. WiFi 6. Troubleshooting...

  • Page 14: Safety Warnings

    Safety Warnings Symbol Meaning Warning! This symbol indicates a hazard with a medium level of risk which, if not avoided, could result in serious injury or death. Warning of electrical voltage! This symbol indicates a hazard with a medium level of risk which, if not avoided, could result in serious injury or death due to electrical voltage.
  • Page 15 Attention, warnings! • Check which series you purchased and install according to the tips in the installation section! Please note that if you do not follow these instructions, the warranty on your product will be void. • Remove the protective film (on the front) before use, if present.
  • Page 16 • Consider the device's power consumption, cable length, and intended use when choosing power cord extensions. Unwind extension cables completely. To avoid electrical overload. • Before maintenance, care or repair work on the device, remove the plug from the socket. Hold the plug firmly and do not plug it back into the socket until the above has been completed.
  • Page 17 • Warning: This product should be installed or used as far as possible from shower areas, bathtubs or places where water is prone to splashing Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...

  • Page 18: Technical Specifications

    Technical specifications F-CR04G-B Fashion model 230V Connection 67x41x8 Dimensions in cm 3.3KG Weight in kg 60Watt Assets IP x4 IP value 8720986328142 2 years Guarantee Quality Heating Brand 57cm (rolled up) Connection cable Stainless steel 304 Material Package contents: - Electric towel radiator...

  • Page 19: Installation

    Installation Screwdriver Highlighter Drilling Measuri Hamm machine ng tape Please note: General installation instructions for rotary models, it is recommended to install at a height of 1200mm from the ground. 1200mm height Step 1 Step 2 For hidden installation, Flush- mounted first connect the wires and then install the main body...
  • Page 20 • Step 2: Place the rubber particles into the pre-drilled installation holes and tighten them with screws. (For concealed installation, pull out the wires before installing and tightening the main body) As shown in Picture 2 • Step 3: Install the towel rack on the installed hanging base and lock the base with the special screws of the towel rack body.

  • Page 21: Usage

    Usage • 1. After turning on, press and the device will start working • 2. Press to switch to the temperature controller. Short press to set the temperature (40°/45°/50°/55°/60°) • Press to switch to timer mode. Short press to set the time (1H –...

  • Page 22: Troubleshooting

    Trouble Shooting Error message Cause Solution The electric towel The power cord is not Check the power cord radiator does not work. connected properly The electric towel The power cord is Consult an electrician radiator does not work. damaged to replace the power cord...
  • Page 23 Elektrischer Handtuchheizkörper schwarz...
  • Page 24 Inhalt 1. Sicherheitswarnungen 2. Technische Spezifikationen 3. Installation 4. Verwendung 5. W-lan 6. Fehlerbehebung...

  • Page 25: Sicherheitswarnungen

    Sicherheitswarnungen Symbol Meaning Achtung! Dieses Symbol weist auf eine Gefahr mit mittlerem Risiko hin, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führen kann. Warnung vor elektrischer Spannung! Dieses Symbol weist auf eine Gefährdung mit mittlerem Risikograd hin, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod durch elektrische Spannung führen kann.
  • Page 26 Achtung, Warnungen! • Überprüfen Sie, welche Serie Sie erworben haben und installieren Sie diese gemäß den Tipps im Abschnitt Installation! Bitte beachten Sie, dass die Garantie für Ihr Produkt erlischt, wenn Sie diese Anweisungen nicht befolgen. • Entfernen Sie vor Gebrauch die Schutzfolie (auf der Vorderseite), sofern vorhanden.
  • Page 27 • Überprüfen Sie Zubehör und Anschlussteile vor jedem Gebrauch des Gerätes auf mögliche Beschädigungen. Benutzen Sie das Gerät niemals, wenn es defekte Teile aufweist. • Stellen Sie sicher, dass alle elektrischen Leitungen außerhalb des Geräts vor Beschädigungen (z. B. durch Tiere) geschützt sind.
  • Page 28 • Berühren Sie nicht die Oberfläche des Geräts, während das Gerät noch in Betrieb ist. • Lassen Sie das Gerät vor Transport, Wartung und ähnlichen Arbeiten vollständig abkühlen. • Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschwannen, Schwimmbädern oder anderen Wasserreservoirs.

  • Page 29: Technische Spezifikationen

    Technische Spezifikationen F-CR04G-B Modemodell 230V Verbindung 67x41x8 Maße in cm 3,3 kg Gewicht in kg 60 Watt Vermögenswerte IP x4 IP-Wert 8720986328142 2 Jahre Garantie Qualitätsheizung Marke 57cm (aufgerollt) Verbindungskabel Edelstahl 304 Material Packungsinhalt: - Elektrischer Handtuchheizkörper - Handbuch - Bohrlehre vorbohren - Schrauben/Dübel...

  • Page 30: Installation

    Installation Schraubendreher Textmarker Bohrmaschine Maßband Hammer Bitte beachten Sie: Allgemeine Installationshinweise für Rotationsmodelle, es wird empfohlen, sie in einer Höhe von 1200 mm über dem Boden zu installieren. 1200 mm Höhe Schritt 1 Schritt 2 Für versteckte Installation, Unterputzdo Verbinden Sie zuerst die Drähte und Installieren Sie dann den Hauptkörper Schritt Schritt...
  • Page 31 • Schritt 2: Legen Sie die Gummipartikel in die vorgebohrten Montagelöcher und befestigen Sie sie mit Schrauben. (Ziehen Sie bei verdeckter Installation die Drähte heraus, bevor Sie das Hauptgehäuse installieren und festziehen.) Wie in Bild 2 gezeigt • Schritt 3: Installieren Sie den Handtuchhalter auf der installierten Hängebasis und befestigen Sie die Basis mit den Spezialschrauben des Handtuchhalterkörpers.

  • Page 32: Verwendung

    Verwendung • 1. Nach dem Einschalten drücken Sie und das Gerät beginnt zu arbeiten • 2. Drücken Sie , um zum Temperaturregler zu wechseln. Kurz drücken, um die Temperatur einzustellen (40°/45°/50°/55°/60°) • Drücken Sie diese Taste, um in den Timer-Modus zu wechseln. Kurz drücken, um die Zeit einzustellen (1H –...

  • Page 33: Fehlerbehebung

    Fehlerbehebung Fehlermeldung Ursache Lösung Der elektrische Das Netzkabel ist nicht Überprüfen Sie das Handtuchheizkörper richtig angeschlossen Netzkabel funktioniert nicht. Der elektrische Das Netzkabel ist Wenden Sie sich zum Handtuchheizkörper beschädigt Austausch des funktioniert nicht. Netzkabels an einen Elektriker...
