- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差動測試棒 DP-40K 40 KVp-p / 75 MHz INSTRUCTION MANUAL 使用說明書...
-
Page 3: Table Of Contents
目次 TABLE OF CONTENTS / 1. FEATURES 2. SPECIFICATIONS 3. PANEL DESCRIPTION 4. OPERATING ENVIRONMENTAL CONDITIONS 5. OPERATING PROCEDURE 6. EXT. POWER SOURCE 7. VOLTAGE DERATING CURVE 8. MAINTENANCE 9. CLEANING 10. WARRANTY 11. REPAIR 1. 簡述 2. 規格 測試棒面板說明 操作環境及狀況... - Page 4 Differential Voltage Probe, Read the instructions before using the instrument: 1. Must acquire a differential voltage probe & get the best service from instrument. 2. Read carefully the USER MANUAL. 3. Respect the safety precautions. SAFETY PRECAUTIONS Warning, Risk of Electric Shock, Respect the max input voltages (Note: Time limit 30 seconds) 1.
-
Page 5: Features

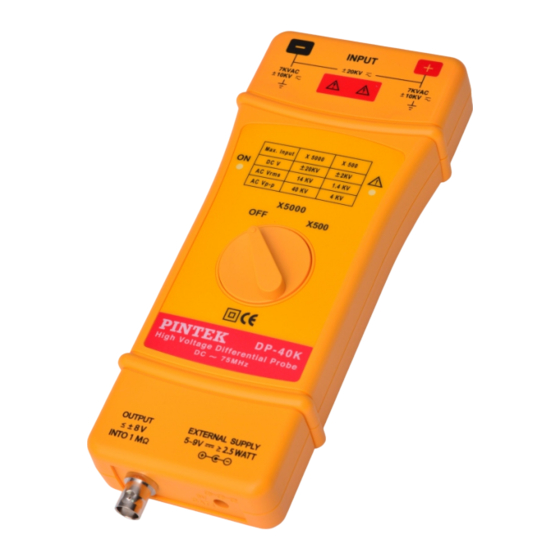

DP-40K HIGH VOLTAGE DIFFERENTIAL PROBE 1. FEATURES The DP-40K differential voltage probe provides a safety means of measuring floating potentials for all models of oscilloscopes incomplete safety (MAX. Bandwidth: 75 MHZ). ≦ ± 20 KV DC or AC 14 KV / It converts the high differential voltage ( ≦... -
Page 6: Panel Description
DP-40K Instruction Manual (9) Rise Time: 4.7 ns for X500 , 17.5 ns for X5000 (10) Rejection Rate on Common Mode: ＞ ＞ ＞ 60 Hz: 80 dB , 100 Hz: 60 dB , 1 MHz: 50 dB (11) Power Supply: External 9 V DC power supply. -
Page 7: Operating Environmental Conditions
DP-40K Instruction Manual 4. OPERATING ENVIRONMENTAL CONDITIONS Reference Storage Temperature +20 °C … +30 °C 0 °C … +50 °C -30 °C … +70 °C Relative Humidity 70% RH 10% … 85% RH 10% … 90% RH (1) Dimensions and Weight: 218 x 83 x 30 mm;... -
Page 8: Ext. Power Source
DP-40K Instruction Manual Real Deviation In V/div Vertical Deviation on the Oscilloscope in V/div X5000 Range X500 Range 5 KV 500 V 2.5 KV 250 V 1 KV 100 V 500 V 50 V 50 m 250 V 25 V... -
Page 9: Voltage Derating Curve
DP-40K Instruction Manual Voltage Derating Curve 10 KHz / 20 KVp-p, 100 KHz / 15 KVp-p, 1 MHz / 10 KVp-p, 3 MHz / 5 KVp-p, 20 MHz / 4 KVp-p, 75 MHz / 2 KVp-p 100KV 40KV 20KV 10KV... -
Page 10: Maintenance
DP-40K Instruction Manual 8. MAINTENANCE For maintenance, only use specified spare parts. The manufacturer can not be held responsible for any accident arising following a repair made other than its after sales service or approved repairers. 9. CLEANING This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. - Page 11 差動測試棒, 使用前請詳細閱讀使用說明 1.請先獲得⼀⽀差動測試棒 2.從使⽤說明取得最佳維修及服務 3.請詳讀使⽤者操作⼿冊 4.請注意安全注意事項 安全注意事項: 請注意最⾼輸⼊電壓,最⾼電壓限時30秒! 請⼩⼼注意觸電! ± 最⾼差動電壓:40KVp-p或 14KVrms/60Hz 輸⼊端及接地端間的最⼤共模電壓:7KVRMS 請勿使⽤此產品在潮濕的環境下或有易爆的⾵險下操作! 請勿使⽤此產品當此產品的盒蓋被打開! 當打開此產品的盒蓋時請將輸出及輸⼊端切斷! 訂購差動測試棒時內含 雙端BNC接頭的測試纜線,⾧度3英呎(BP-250) ⼀個9VDC轉換器[客⼾必需指定115V(SP-115H)或230V(SP- 230H)] ⼀對⾼電壓專⽤的IC夾(BP-266N) ⼀對指定規格的雙端⾹蕉插頭⾼電壓傳輸線(BP-366A) ⼀對⾼電壓專⽤的鱷⿂夾(BP-276N)
- Page 12 差動測試棒 DP-40K 簡述 DP-40K差動測試棒提供⼀個安全的絕緣儀器給所有的⽰波器使 ⽤,它可以轉換由⾼輸⼊的差動電壓(≦ ±20KVDC或AC14KV/ 個低電壓(≦4.0V),並且顯⽰波形在⽰波器上,使⽤ 60Hz)進⼊⼀ 頻率⾼達75MHz,是⾼電壓專⽤型。 差動測試棒輸出標⽰是設計在操作⽰波器1MΩ的輸⼊阻抗的相 對衰減量,當使⽤50Ω匹配器時衰減量剛好為2倍量。 DP-40K差動測試棒,也建議在數字電表上觀測更精確的實際測試 電壓值(⽰波器精確度為3%,數字電表約精準10倍)。 規格 (注意!最⾼電壓限時30秒) (1)頻寬:DC-75MHz(-3dB)forX500檔 DC-20MHz(-3dB)forX5000檔 (2)衰減:共2檔(X5000,X500) (3)精確度:±2% (4)輸⼊電壓範圍(DC+ACpeaktopeak) ≦40KVforX5000,(約14KVrms或±20KVDC) ≦4KVforX500, (約1.4KVrms或±2KVDC) (5)允許最⾼輸⼊電壓: 最⾼差動電壓: 40KV(DC+ACpeaktopeak)或AC14KV/60Hz 輸⼊端及接地端間最⾼電壓:7Kvrms [注意]最⾼電壓輸⼊時,時間請勿超過30秒。 (6)輸⼊阻抗: 差動:110MΩ//1pF 單端到接地端間的輸⼊阻抗:55MΩ//2pF (7)輸出電壓:≦±4V...
-
Page 13: 測試棒面板說明
DP-40K 中文說明書 (8)輸出阻抗:50Ω (9)上升時間:4.7nsforX500檔,17.5nsforX5000檔 (10)雜訊抑制率: 60Hz:>80dB;100Hz:>60dB;1MHz:>50dB (11)電源:指定外接9VDC電源(必須使⽤本公司指定品) (12)耗電:最⼤耗電量120mA(1.1⽡特) 安全注意事項 ! (1) 量測 1 KV 以上⾼壓時, 請勿⼿持本機, 建議平放於⼯作桌使⽤。 (2) 市電量測 (包含雙相電, 三相電) , 嚴禁超過 7 KVrms。 (3) ⼀般測量超過DC 10 KV 或AC 7 KVrms, 請量測30秒, 休息10分 鐘。讓內部⾼壓電阻有⾜夠時間散熱。 (4) 測量DC 15 KV ~ 20 KV, 或 DC 10 KV ~14 KVrms 請勿超過... -
Page 14: 操作環境及狀況
DP-40K 中文說明書 操作環境及狀況 一般 狀 態 使 用 操作 中 儲 存 溫 度 +20 °C … +30 °C 0 °C … +50 °C -30 °C … +70 °C 溼 度 70% RH 10% … 85% RH 10% … 90% RH (1)尺⼨及重量:218x83x30mm;390g... -
Page 15: 外接電源
DP-40K 中文說明書 換 算 實 際 偏 向(V/DIV) 示 波 器 上 的 垂 直偏 向(V/DIV) X5000檔 X500檔 5 KV 500 V 2.5 KV 250 V 1 KV 100 V 500 V 50 V 50 m 250 V 25 V... -
Page 16: 耐壓曲線
10 KHz / 20 KVp-p, 100 KHz / 15 KVp-p, 1 MHz / 10 KVp-p, 3 MHz / 5 KVp-p, 20 MHz / 4 KVp-p, 75 MHz / 2 KVp-p 100KV 40KV 20KV 10KV 100V 100K 500K 100M (Hz) 頻 率 [註] 本公司保留變更規格的權利, 若有規格版別之更動將直接更新網站 資料; 歡迎上網下載說明書最新版! ( ww.pintek.com.tw ) - Page 17 DP-40K 中文說明書 維護: 保 養此產品時請使⽤原廠指定的⼯具.原廠將不負任何責任由其他不 被認可的維修⼈員所做的維修。 清潔: 此產品不需要任何特定的清潔 如有需要 請⽤輕軟乾淨的布沾上微量 的清潔液輕輕的在產品外觀擦拭。 保固: 10. 除了在⼈為上的特意損壞 本產品是受保固並可以維修的 並不包含在 安全規範的責任。 保固是以不超出發票上的⾦額,零件的更換及運送的費⽤。 保固是僅在正常操作下⽽造成的損壞.並不包含任何刻意的損壞,操作 上的錯誤,機械上的操作不當,保養不當,負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件.使⽤者將不可歸據直接 或間接的責任在原廠。 原廠的保固是賣出後的12個⽉內.如有任意的⾮原廠的維修或更換零件, 原廠保固將⾃然取消。 維修: 有任何的維修 保養或更換零件是在保固以外 請將產品退回原廠維 修。...
- Page 18 附件圖: Accessories BP-250 BP-266N BP-276N BP-366A (Adapter) 115V: SP-115H 230V: SP-230H...
- Page 20 TINSE22 Ver.06...
