Summary of Contents for Pintek DP-08VF
- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差動測試棒 DP-08VF 800Vp-p / 150MHz INSTRUCTION MANUAL 使用說明書...
- Page 3 TABLE OF CONTENTS FEATURES------------------------------------------------------------------------5 SPECIFICATIONS---------------------------------------------------------------5 PANEL DESCRIPTION---------------------------------------------------------7 OPERATING ENVIRONMENTAL CONDITIONS------------------------8 OPERATING PROCEDURE------------------------------------------8 EXT. POWER SOURCE------------------------------------------------------10 MAINTENANCE----------------------------------------------------------------10 CLEANING-----------------------------------------------------------------------10 WARRANTY---------------------------------------------------------------------10 REPAIR---------------------------------------------------------------------------10 DERATING CURVE------------------------------------------------------------11 ACCESSORIES----------------------------------------------------------------22...
- Page 4 目 次 簡述 ----------------------------------------------------------------------------13 規格 ---------------------------------------------------------------------------13 測試棒面板說明 --------------------------------------------------------------16 操作環境及狀況 --------------------------------------------------------------17 操作程序 ----------------------------------------------------------------------17 外接電源 ------------------------------------------------------------------------20 清潔 ----------------------------------------------------------------------------20 保固 -------------------------------------------------------------------------------20 維修 -------------------------------------------------------------------------------21 高頻耐電壓曲線參考圖 ---------------------------------------------------21 附件圖 ----------------------------------------------------------------------------22...
- Page 5 DP-08VF HIGH VOLTAGE DIFFERENTIAL PROBE...
- Page 6 Read the instructions before using the instrument: 1.Must acquire a differential voltage probe & get the best service from instrument. 2.Read carefully the USER MANUAL. 3.Respect the safety precautions. Safety Precautions: Warning, Risk of Electric Shock. Respect the max input voltages: 1.

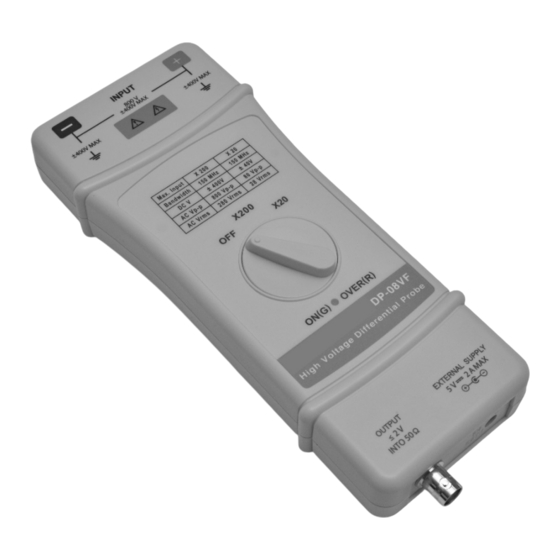

- Page 7 FEATURES: The DP-08VFdifferential voltage probe provides a safety means of measuring floating potentials for all models of oscilloscopes incomplete safety. It converts the high differential voltage (≦800VDC peak) into a low voltage (≦2.0V) with reference to the earth for display on the oscilloscopes.
- Page 8 PANEL DESCRIPTION:...
- Page 9 OPERATING ENVIRONMENTAL CONDITIONS: Reference Storage Temperature +20°C H+30°C 0°C H+50°C -30°C H+70°C Relative ≦70 %RH 10 % H 85 %RH 10 % H90 %RH Humidity (1) Dimensions and Weight: 220 x 85 x 30 mm; 450g (2) Electrical Safety to IEC 1010-1: Dual Insulation Installation Category III Degree of Pollution 2...
- Page 10 Vertical Deviation Real Deviation In V/div on theOscilloscope x200 Range x20 Range in V/div 50 m 20 m 10 m 0.04 NOTE: The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope.
- Page 11 EXT. POWER SOURCE: Power consumption of the probe is about 500mA, thus it not suit for battery, please use the accessory adapter only. If there are any damage on the adaptor, please contact us and use the adaptor supply by us only. If the input power over 7VDC will caused to the probe hard damage.
- Page 12 DERATING CURVE: The derating curve of the absolute maximum input voltage in common mode is shown as below. 1000 28.3 2.83 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency...
- Page 13 DP-08VF 差動測試棒...
- Page 14 使用前請詳細閱讀使用說明： 1.請先獲得一支差動測試棒。 2. 從使用說明取得最佳維修及服務。 3. 請詳讀使用者操作手冊。 4. 請注意安全注意事項。 安全注意事項: 請小心注意觸電! 請注意最高輸入電壓! 最高差動電壓: 800V (DC + AC peak) 或 283VRMS。 輸入端及接地端間的最大差動電壓: 283VRMS。 請勿使用此產品在潮濕的環境下或有易爆的風險下操作! 請勿使用此產品當此產品的盒蓋被打開! 當打開此產品的盒蓋時請將輸出及輸入端切斷! 訂購差動測試棒時內含: 雙端 BNC 接頭的測試纜線,長度 3 英呎(BP-250)。 一個 5VDC 轉換器。 一對高電壓專用的 IC 夾(BP-256N)。 一對指定規格的雙端香蕉插頭高電壓傳輸線(BP-367)。 一對高電壓專用的鱷魚夾(BP-276N)(選配)。 使用說明書。...
- Page 15 DP-08VF 差動測試棒提供一個安全的絕緣儀器給所有的示波器使用, 它 可以轉換由高輸入的差動電壓(≦800V PEAK)進入一個低電壓(≦2V), 並 且顯示波形在示波器上, 使用頻率高達 150 MHz, 非常適合大電力測試、 研發使用。 差動測試棒輸出標示是設計在操作示波器 50Ω 的輸入阻抗的相對衰減 量。 DP-08VF 為一高靈敏度設計, 衰減器 x20, x200 皆為 20 進位, 最高電壓 達到 800Vp-p, 為一高頻率設計的機種。 規格： (1) 頻寬:DC –150 MHz (-3dB) (2) 衰減:x20, 或 x200 (3) 精確度:±2% (4) 輸入電壓範圍...
- Page 16 (6) 輸入阻抗:各單端到接地端間的輸入阻抗: 10 MΩ//10pF (7) 輸出電壓: ≦±2V (8) 輸出阻抗: 50Ω(在 50Ω 輸入阻抗的示波器系統中) (9) 上升時間:4 ns (10) 雜訊抑制率:60 Hz: ＞80 dB ; 100 Hz: ＞60 dB ; 1 MHz: ＞50 dB (11) 電源: 指定外接 5VDC 電源(必須使用本公司指定品) (12) 耗電:最大耗電量約 500 mA/5VDC...
- Page 17 測試棒面板說明：...
- Page 18 220 x 85 x 30 mm; 450g (2) 電子安全規範 IEC 1010-1: 雙絕緣 安裝類目 III 污染程度 2 相關電壓或最大接地: 283VRMS CE: EN50081-1 及 50082-1 操作程序： 將附件 BP-256N (或 BP-276N) 接起來後插入 DP-08VF 的輸入端, 並將 BP-256N (或 BP-276N) 與測量物接觸。 將 BP-250 與 DP-08VF 的輸出端連接, 並與示波器連結。 如有需要先調整示波器上的垂直開關。 將示波器上的衰減率及垂直開關調整到一致的位置, 如下表。...
- Page 19 注意!電源必須打開。 衰減 x200 最大輸入電壓(DC+AC Peak) 800V DC 最大輸入 ±400V ±40V AC RMS 最大輸入 283V 換算實際偏向(V/DIV) 示波器上的 垂直偏向(V/DIV) x200 檔 x20 檔 50 m 20 m 10 m 0.04...
- Page 20 注意! 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向。 例如: 測試棒是 x200, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 200 x 0.5 = 100 V/div...
- Page 21 外接電源： 本產品因耗電量高達 500mA, 因此指定使用電轉接器。 請勿使用非本公司指定品, 若因此造成任何損毀, 本公司概不負責。 維護： 保養此產品時請使用原廠指定的工具,原廠將不負任何責任由其他不被認可 的維修人員所做的維修。 清潔： 此產品不需要任何特定的清潔,如有需要, 請用輕軟乾淨的布沾上微量的清 潔液輕輕的在產品外觀擦拭。 保固： 除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全 規範的責任。 保固是以不超出發票上的金額, 零件的更換及運送的費用。 保固是僅在正常操作下而造成的損壞,並不包含任何刻意的損壞, 操作上的 錯誤, 機械上的操作不當, 保養不當, 負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件,使用者將不可歸據直接或間 接的責任在原廠。 原廠的保固是賣出後的 12 個月內,如有任意的非原廠的維修或更換零件, 原 廠保固將自然取消。...
- Page 22 維修： 有任何的維修, 保養或更換零件是在保固以外, 請將產品退回原廠維修。 高頻耐壓曲線參考圖： 高頻耐壓曲線是以最大共模輸入電壓為例: 1000 28.3 2.83 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency [註] 本公司保留變更規格的權利, 若有規格版別之更動將直接更新網 站資料; 歡迎上網下載說明書!(隨機 Ver.01 版)
- Page 23 Accessories/附件：...
- Page 24 Memo:...
- Page 25 Memo:...
- Page 28 TINSE43 Ver.01 Made In Taiwan...
