- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差動測試棒 DP-25 1400Vp-p/25MHz DP-50 7000Vp-p/50MHz DP-100 7000Vp-p/100MHz INSTRUCTION MANUAL 使用說明書...
-
Page 3: Table Of Contents
TABLE OF CONTENTS DP-25 DP-25 / DP-50 / DP-100 VOLTAGE DERATING CURVE High Voltage Differential Probe 1. FEATURES 2. SPECIFICATIONS 3. PANEL DESCRIPTION 4. OPERATING ENVIRONMENTAL CONDITIONS 5. OPERATING PROCEDURE 6. MAINTENANCE 7. CLEANING 8. STORAGE 9. WARRANTY 10. REPAIR 11. - Page 4 目 次 差動測試棒 DP-25 DP-25 / DP-50 / DP-100 耐壓曲線參考圖 1. 簡述 2. 規格 測試棒面板說明 操作環境及狀況 5. 操作程序 6. 維護 7. 清潔 8. 保固 9. 維修 10.附件 差動測試棒 DP-50 1. 簡述 2. 規格 測試棒面板說明 操作環境及狀況 5. 操作程序 6. 維護 7. 清潔...
- Page 5 3.Disconnect the inputs and outputs of the probe before opening the case. 4.The probes are for indoor use only. Respect the max input voltages: DP-25: 1.Max differential voltage: 1400V (DC + AC peak) or 450 Vrms 2.Max voltage between each input terminal and ground:600 Vrms DP-50 & DP-100: 1.Max differential voltage: 7000V (DC + AC peak) or 2200 Vrms...
-
Page 6: High Voltage Differential Probe
DP-25 High Voltage Differential Probe... -
Page 7: Features
When combine with the 50 load, the attenuation will be 2 times. We recommend to use PINTEK PL-10 with DP-25 to expand the measuring with DMM to observe more accurate measurement. The accuracy of oscilloscope is 3% and the DMM is less than 1%. -
Page 8: Panel Description
DP-25 Instruction Manual (6) Input Impedance: Ω Differential: 4 M / 1.2 pF Ω Between terminals and ground: 2 M / 2.3 pF ≦ (7) Output: +/- 7.0 V Ω (8) Output Impedance: 50 (9) Rise Time: 14 ns for x 50, and x 200; 23.4 ns for x 20 (10) Rejection Rate on Common Mode: ＞... -
Page 9: Operating Environmental Conditions
DP-25 Instruction Manual 4. OPERATING ENVIRONMENTAL CONDITIONS Reference Storage Temperature +20°C … +30°C 0°C … +50°C -30°C … +70°C ≦70 % RH Relative Humidity 10 % … 85 % RH 10 % … 90 % RH (1) Dimensions and Weight: 195 x 55 x 30 mm;... -
Page 10: Maintenance
DP-25 Instruction Manual Real Deviation In V/div Vertical Deviation on the Oscilloscope in V/div x 200 x 50 x 20 50 m 20 m 10 m 0.25 40 m [N.B] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope. -
Page 11: Cleaning
DP-25 Instruction Manual 7. CLEANING This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. 8. STORAGE If the probe is not use more than 60 days, please store the probe in a dehumidified environment to keep dry. -
Page 12: Accessories
DP-25 Instruction Manual 11. ACCESSORIES ADP-110V or ADP-220V: AC Adapter. BP-250: BNC Plug to BNC Plug; 50ΩResistance , RG58C UL, Length 100cm. BP-356N: Banana Plug to Banana Plug Silicon Wire; UL 6KV, 18AWG, Length 60cm.(Red x 1pc , Black x 1pc) BP-256N: IC Clip, UL 1000V CAT III.(Red x 1pc , Black x 1pc) -
Page 13: High Voltage Differential Probe
DP-50 High Voltage Differential Probe... -
Page 14: Features
When combine with the 50 load, the attenuation will be 2 times. We recommend to use PINTEK PL-10 with DP-50 to expand the measuring with DMM to observe more accurate measurement. The accuracy of oscilloscope is 3% and the DMM is less than 1%. -
Page 15: Panel Description
DP-50 Instruction Manual (6) Input Impedance: Ω Differential: 54 M / 1.2 pF Ω Between terminals and ground: 27 M / 2.3 pF ≦ (7) Output: +/- 7.0 V Ω (8) Output Impedance: 50 (9) Rise Time: 7 ns for x 200, x 500, and x 1000; 14 ns for x 100 (10) Rejection Rate on Common Mode: ＞... -
Page 16: Operating Environmental Conditions
DP-50 Instruction Manual 4. OPERATING ENVIRONMENTAL CONDITIONS Reference Storage Temperature +20°C … +30°C 0°C … +50°C -30°C … +70°C ≦70 % RH Relative Humidity 10 % … 85 % RH 10 % … 90 % RH (1) Dimensions and Weight: 240 x 80 x 30 mm;... -
Page 17: Maintenance
DP-50 Instruction Manual Real Deviation In V/div Vertical Deviation on the Oscilloscope in V/div x 1000 x 500 x 200 x 100 1000 50 m 20 m 10 m [N.B] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope. -
Page 18: Cleaning
DP-50 Instruction Manual 7. CLEANING This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. 8. STORAGE If the probe is not use more than 60 days, please store the probe in a dehumidified environment to keep dry. -
Page 19: Accessories
DP-50 Instruction Manual 11. ACCESSORIES ADP-110V or ADP-220V: AC Adapter. BP-250: BNC Plug to BNC Plug; 50ΩResistance, RG58C UL, Length 100cm. BP-276N: Alligator Clip, UL 1000V CAT II, 10A. (Red x 1pc , Black x 1pc) BP-266: HV IC Clip, MAX. 6500V(DC+ACp-p). (Red x 1pc , Black x 1pc) BP-366: HV Banana Plug to Banana Plug Silicon Wire, 18AWG, UL 20KV, Length 60cm.(Red x 1pc , Black x 1pc) -
Page 20: High Voltage Differential Probe

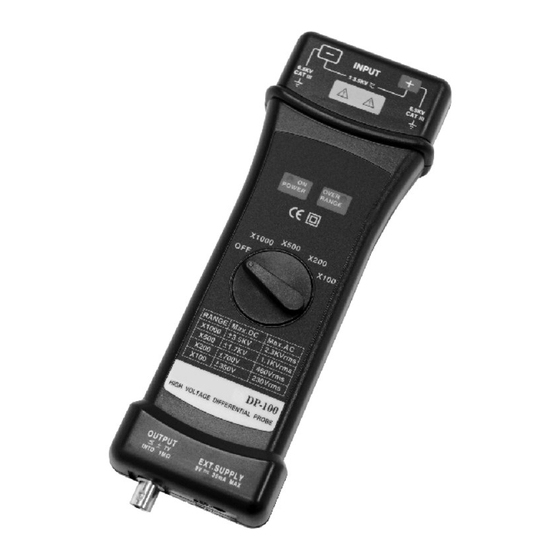

DP-100 High Voltage Differential Probe... -
Page 21: Features
When combine with the 50 load, the attenuation will be 2 times. We recommend to use PINTEK PL-10 with DP-100 to expand the measuring with DMM to observe more accurate measurement. The accuracy of oscilloscope is 3% and the DMM is less than 1%. -
Page 22: Panel Description
DP-100 Instruction Manual (6) Input Impedance: Ω Differential: 54 M / 1.2 pF Ω Between terminals and ground: 27 M / 2.3 pF ≦ (7) Output: +/- 7.0 V Ω (8) Output Impedance: 50 (9) Rise Time: 3.5 ns for x 200, x 500, and x 1000; 7 ns for x 100 (10) Rejection Rate on Common Mode: ＞... -
Page 23: Operating Environmental Conditions
DP-100 Instruction Manual 4. OPERATING ENVIRONMENTAL CONDITIONS Reference Storage Temperature +20°C … +30°C 0°C … +50°C -30°C … +70°C ≦70 % RH Relative Humidity 10 % … 85 % RH 10 % … 90 % RH (1) Dimensions and Weight: 240 x 80 x 30 mm;... -
Page 24: Maintenance
DP-100 Instruction Manual Real Deviation In V/div Vertical Deviation on the Oscilloscope in V/div x 1000 x 500 x 200 x 100 1000 50 m 20 m 10 m [N.B] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope. -
Page 25: Cleaning
DP-100 Instruction Manual 7. CLEANING This probe does not require any particular cleaning. If necessary, clean the case with a cloth slightly moistened with soapy water. 8. STORAGE If the probe is not use more than 60 days, please store the probe in a dehumidified environment to keep dry. -
Page 26: Accessories
DP-100 Instruction Manual 11. ACCESSORIES ADP-110V or ADP-220V: AC Adapter. BP-250: BNC Plug to BNC Plug; 50ΩResistance, RG58C UL, Length 100cm. BP-276N: Alligator Clip, UL 1000V CAT II, 10A. (Red x 1pc , Black x 1pc) : Test Lead UL 1000V, CAT III.(Red x 1pc , Black x 1pc) BP-266: HV IC Clip, MAX. - Page 27 注 意 項: 請 小 心 注意 觸電! 請 注意 最高 輸入 電壓! DP-25: 最 高 差 動電 壓: 1400 V (DC + AC peak) 或 450 Vrms 輸 入 端 及接 地端 間的最 大差 動電 壓: 600Vrms DP-50 DP-100: 及...
- Page 28 DP-25 差 動 測 試 棒...
-
Page 29: 簡述
差動測試棒 DP-25 簡述 DP-25差動測試棒提供一個安全的儀器給所有的示波器使用, 它可以轉換由高輸入的差動電壓(≦1400 PEAK) 進入一個低電 壓(≦7.0V), 並且顯示波形在示波器上, 使用頻率高達25 Mhz, 非常適合大電力測試、研發使用。 差動測試棒輸出標示是設計在操作示波器 Ω的輸入阻抗的 相對衰減量, 當使用 Ω匹配器時衰減量剛好為 倍量。 差動測試棒, 也建議選購本公司生產的 阻抗轉換器, DP-25 PL-10 可以延伸差動測試棒的應用範圍 可以在數字電錶上觀測更精確 的實際測試電壓值 示波器精確度為 , 數字電錶約精準 倍 。 [注意] 如果沒有使用 阻抗轉換器 而直接連接數字電錶 讀 PL-10 值的誤差將大於 。 規... -
Page 30: 測試棒面板說明
DP-25 中文說明書 輸出阻抗 Ω : 50 上升時間 14 ns for x 50 及 x 200 23.4 ns for x 20 雜訊抑制率 (10) 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB 電源... -
Page 31: 操作環境及狀況
DP-25 中文說明書 作 狀況 一般 狀態 使 用 操 作 中 儲存 溫 度 +20°C … +30°C 0°C … +50°C -30°C … +70°C 溼 度 ≦70 % RH 10 % … 85 % RH 10 % … 90 % RH (1) 尺寸及重量:... -
Page 32: 維護
DP-25 中文說明書 實 際 偏 向(V/DIV) 示波 器上 的 垂 直 偏 向(V/DIV) x 200 x 50 x 20 50 m 20 m 10 m 0.25 40 m [注 意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向, 如果是 Ω 使用PL-50(50 負載 )時, 際 向值 x2 (等... -
Page 33: 清潔
DP-25 中文說明書 清 此產 品 不需 要任 何特 定的 清潔, 如有 需要, 請 用 輕軟 乾 淨 的布 沾 上 微 量 的 清 潔液 輕 輕的 在產 品外 觀擦 拭。 保固: 除 了 在 人為 上的 特意 損壞 本 產品是 受保 固並 可 以 維修 的... -
Page 34: 差動測試棒
DP-50 差 動 測 試 棒... -
Page 35: 簡述
差動測試棒 DP-50 簡述 DP-50差動測試棒提供一個安全的儀器給所有的示波器使用, 它可以轉換由高輸入的差動電壓(≦7000 PEAK) 進入一個低電 壓(≦7.0V), 並且顯示波形在示波器上, 使用頻率高達50 MHz, 非常適合大電力測試、研發、維修使用。 差動測試棒輸出標示是設計在操作示波器 Ω的輸入阻抗的 相對衰減量 當使用 Ω匹配器時衰減量剛好為 倍量。 差動測試棒 也建議選購本公司生產的 阻抗轉換器, DP-50 PL-10 可以延伸差動測試棒的應用範圍 可以在數字電錶上觀測更精確 的實際測試電壓值 示波器精確度為 數字電錶約精準 倍 。 [注意] 如果沒有使用 阻抗轉換器 而直接連接數字電錶 讀 PL-10 值的誤差將大於 。 規 頻寬 及... -
Page 36: 測試棒面板說明
DP-50 中文說明書 輸出阻抗 Ω : 50 上升時間 7 ns for x 200, x 500 及 x 1000 14 ns for x 100 雜訊抑制率 (10) 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB 電源... -
Page 37: 操作環境及狀況
DP-50 中文說明書 作 狀況 一般 狀態 使 用 操 作 中 儲存 溫 度 +20°C … +30°C 0°C … +50°C -30°C … +70°C 溼 度 ≦70 % RH 10 % … 85 % RH 10 % … 90 % RH (1) 尺寸及重量: 240 x 80 x 30 mm;... -
Page 38: 維護
DP-50 中文說明書 實 際 偏 向(V/DIV) 示波 器上 的 垂 直 偏 向(V/DIV) x 1000 x 500 x 200 x 100 1000 50 m 20 m 10 m [注 意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果是 Ω 使用PL-50(50 負載 )時, 際 向值 x2 (等 量)。... -
Page 39: 清潔
DP-50 中文說明書 清 此 產 品 不需 要任 何特 定的 清潔, 如有 需要, 請 用 輕軟 乾 淨 的布 沾 上 微 量 的 清 潔液 輕 輕的 在產 品外 觀擦 拭。 保固: 除 了 在 人為 上的 特意 損壞 本... - Page 40 DP-100 差 動 測 試 棒...
-
Page 41: Dp-100 差動測試棒
差動測試棒 DP-100 簡述 DP-100差動測試棒提供一個安全的儀器給所有的示波器使用, 它可以轉換由高輸入的差動電壓(≦7000 PEAK) 進入一個低電 壓(≦7.0V), 並且顯示波形在示波器上, 使用頻率高達100 MHz, 非常適合大電力測試、研發、維修使用。 差動測試棒輸出標示是設計在操作示波器 Ω的輸入阻抗的 相對衰減量 當使用 Ω匹配器時衰減量剛好為 倍量。 差動測試棒 也建議選購本公司生產的 阻抗轉換器, DP-100 PL-10 可以延伸差動測試棒的應用範圍 可以在數字電錶上觀測更精確 的實際測試電壓值 示波器精確度為 數字電錶約精準 倍 。 [注意] 如果沒有使用 阻抗轉換器 而直接連接數字電錶 讀 PL-10 值的誤差將大於 。 規 頻寬 及... -
Page 42: 測試棒面板說明
DP-100 中文說明書 輸出阻抗 Ω : 50 上升時間 3.5 ns for x 200, x 500 及 x 1000 7 ns for x 100 雜訊抑制率 (10) 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB 電源... -
Page 43: 操作環境及狀況
DP-100 中文說明書 作 狀況 一般 狀態 使 用 操 作 中 儲存 溫 度 +20°C … +30°C 0°C … +50°C -30°C … +70°C 溼 度 ≦70 % RH 10 % … 85 % RH 10 % … 90 % RH (1) 尺寸及重量: 240 x 80 x 30 mm;... -
Page 44: 維護
DP-100 中文說明書 實 際 偏 向(V/DIV) 示波 器上 的 垂 直 偏 向(V/DIV) x 1000 x 500 x 200 x 100 1000 50 m 20 m 10 m [注 意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果是 Ω 使用PL-50(50 負載 )時, 際 向值 x2 (等 量)。... -
Page 45: 清潔
DP-100 中文說明書 清 此 產 品 不需 要任 何特 定的 清潔, 如有 需要, 請 用 輕軟 乾 淨 的布 沾 上 微 量 的 清 潔液 輕 輕的 在產 品外 觀擦 拭。 保固: 除 了 在 人為 上的 特意 損壞,本 產品 是受 保固 並 可 以 維 修的,並 不 包 含 在... - Page 46 / 耐壓曲線參考圖 Voltage Derating Curve DP-25 1.4KV:1KHz / 700V:10KHz / 300V:100KHz / 200V:1MHz / 150V:10MHz / 100V:25MHz ) 100KV 10KV (1.4KV) 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency DP-50 7KV:1KHz / 2KV:10KHz / 1KV:100KHz / 500V:1MHz / 300V:10MHz /...
- Page 47 / 耐壓曲線 Voltage Derating Curve DP-100 7KV:1KHz / 2KV:10KHz / 1KV:100KHz / 500V:1MHz / 300V:10MHz / 100V:100MHz ) 100KV 10KV (7KV) 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency...
- Page 48 MEMO...
- Page 50 TINSE0004S4 Ver.03...
