Summary of Contents for Pintek DP-16VF

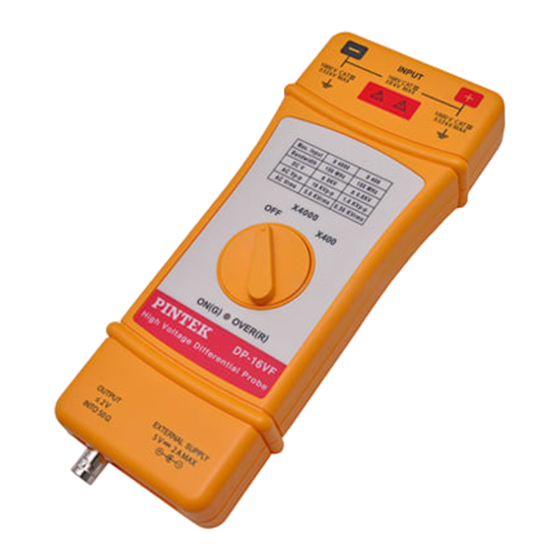

- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差動測試棒 16VF/08VF/02VF 16KV/800V/80V 150MHz INSTRUCTION MANUAL 使用說明書...
- Page 2 1 ...
-
Page 3: Table Of Contents
TABLE OF CONTENTS FEATURES------------------------------------------------------------------------6 SPECIFICATIONS---------------------------------------------------------------7 PANEL DESCRIPTION---------------------------------------------------------8 OPERATING ENVIRONMENTAL CONDITIONS------------------------9 OPERATING PROCEDURE------------------------------------------9 EXT. POWER SOURCE------------------------------------------------------11 MAINTENANCE----------------------------------------------------------------11 CLEANING----------------------------------------------------------------------11 WARRANTY---------------------------------------------------------------------11 REPAIR---------------------------------------------------------------------------11 DERATING CURVE------------------------------------------------------------12 ACCESSORIES----------------------------------------------------------------22 2 ... - Page 4 目 次 簡述 ----------------------------------------------------------------------------15 規格 ---------------------------------------------------------------------------15 測試棒面板說明 --------------------------------------------------------------17 操作環境及狀況 --------------------------------------------------------------18 操作程序 ----------------------------------------------------------------------18 外接電源 ------------------------------------------------------------------------20 清潔 ----------------------------------------------------------------------------20 保固 -------------------------------------------------------------------------------20 維修 -------------------------------------------------------------------------------21 高頻耐電壓曲線參考圖 ---------------------------------------------------21 附件圖 ----------------------------------------------------------------------------22 3 ...
- Page 5 DP-16VF/08VF/02VF HIGH VOLTAGE DIFFERENTIAL PROBE 4 ...
- Page 6 Read the instructions before using the instrument: 1.Must acquire a differential voltage probe & get the best service from instrument. 2.Read carefully the USER MANUAL. 3.Respect the safety precautions. Safety Precautions: Warning, Risk of Electric Shock. Respect the max input voltages: 1. Max differential voltage: 16KV (DC + AC peak) or 5650V RMS (16VF) ...
-
Page 7: Features
The BNC output is designed to operate on an input with an impedance of 50 Ω. DP-16VF is a design for high sensitivity module and high dynamic range. Attenuation X 400, X 4000.Maximum voltage is 16KVp-p. It is a model designed for ultra-high voltage. -
Page 8: Specifications
≦8Vp-p for x 2,(i.e about 2.8 V RMS or 4V DC) ≦80Vp-p for x 20, (i.e about 28V RMS or 40V DC) (5) Permitted Max Input Voltage: (in DP-16VF) Max differential voltage: 16KV (DC + AC peak to peak) Max voltage between each input terminal and ground: 2825V RMS (6) Input Impedance: 10 MΩ... -
Page 9: Panel Description
PANEL DESCRIPTION: 8 ... -
Page 10: Operating Environmental Conditions
Select the attenuation ratio* and the vertical deviation of the oscilloscope in accordance with the conversion table below. NB: The POWER light must come on. The conversion table gives the real vertical deviation.(DP-16VF) Attenuation x4000 x400 MAXVoltageInputRange(DC+AC Peak) 16KV 1.6KV... - Page 11 Example: DP‐16VF Vertical Deviation Real Deviation In V/div on theOscilloscope x4000 Range x400 Range in V/div 4000 2000 50 m 20 m 10 m Example: With the probe on factor x400, the oscilloscope on 0.5 V/div, the real vertical deviation is 400 x 0.5 = 200 V/div. 10 ...
-
Page 12: Ext. Power Source
EXT. POWER SOURCE: Power consumption of the probe is about 500mA, thus it not suit for battery, please use the accessory adapter only. If there are any damage on the adaptor, please contact us and use the adaptor supply by us only. If the input power over 7V DC will caused to the probe hard damage. -
Page 13: Derating Curve
DERATING CURVE: The derating curve of the absolute maximum input voltage in common mode is shown as below. 10000 2828 2828 2828 2828 1000 1000 10000 100000 Frequency KHz 12 ... - Page 14 DP-16VF/08VF/02VF 差動測試棒 13 ...
- Page 15 使用前請詳細閱讀使用說明： 1.請先獲得一支差動測試棒 2. 從使用說明取得最佳維修及服務 3. 請詳讀使用者操作手冊 4. 請注意安全注意事項 安全注意事項: 請小心注意觸電! 請注意最高輸入電壓! 最高差動電壓: 16KV (DC + AC peak) 或 5650V RMS(DP-16VF) 輸入端及接地端間的最大差動電壓: 2825V RMS(DP-16VF) 請勿使用此產品在潮濕的環境下或有易爆的風險下操作! 請勿使用此產品當此產品的盒蓋被打開! 當打開此產品的盒蓋時請將輸出及輸入端切斷! 訂購差動測試棒時內含: 雙端 BNC 接頭的測試纜線,長度 3 英呎(BP-250)。...
- Page 16 用, 它可以轉換由高輸入的差動電壓(≦16KV PEAK)進入一個低電壓(≦ 2V), 並且顯示波形在示波器上, 使用頻率高達 150 MHz, 非常適合大電 力測試、研發使用。 差動測試棒輸出標示是設計在操作示波器 50Ω 的輸入阻抗的相對衰減量。 DP-16VF 為一高靈敏度設計, 動態範圍之大前所未見, 衰減器 x400, x4000 皆為 40 進位, 最高電壓達到 16KVp-p, 為一超高電壓設計的機種。 DP-08VF 為一高靈敏度設計, 衰減器 x20, x200 皆為 20 進位, 最高電壓 達到 800Vp-p, 為一高電壓設計的機種。 ...
- Page 17 最高差動電壓: 16KV (DC + AC PEAK TO PEAK) 輸入端及接地端間最高電壓: 3500V RMS (6) 輸入阻抗:各單端到接地端間的輸入阻抗: 10 MΩ//10pF (7) 輸出電壓: ≦ 2V(在 50Ω 輸入阻抗的示波器系統中) (8) 輸出阻抗: 50 Ω (9) 上升時間: 4 ns (10) 雜訊抑制率: 60 Hz: ＞ 80 dB ; 100 Hz: ＞ 60 dB ; 1 MHz: ＞ 50 dB (11) 電源: 指定外接...
- Page 18 測試棒面板說明： 17 ...
- Page 19 安裝類目 III 污染程度 2 相關電壓或最大接地: 2825V RMS CE: EN50081-1 及 50082-1 操作程序： 將附件 BP-367 與 BP-266N (或 BP-276N) 接起來後插入 DP-16VF 的 輸入端, 並將 BP-266N (或 BP-276N) 與測量物接觸。 將 BP-250 與 DP-16VF 的輸出端連接, 並與示波器連結。 如有需要先調整示波器上的垂直開關。...
- Page 20 例: DP-16VF x4000 x400 衰減 最大輸入電壓(DC+AC Peak) 16KV 1.6KV DC 最大輸入 ±8KV ±800V AC RMS 最大輸入 5650V 565V 換算實際偏向(V/DIV) 示波器上的 垂直偏向(V/DIV) x4000 檔 x400 檔 4000 2000 50 m 20 m 10 m 例如: 測試棒是 x400, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 400 x 0.5 = 200 V/div 19 ...
- Page 21 外接電源： 本產品因耗電量高達 500mA, 因此指定使用電轉接器。 請勿使用非本公司指定品, 若因此造成任何損毀, 本公司概不負責。 維護： 保養此產品時請使用原廠指定的工具,原廠將不負任何責任由其他不被認可 的維修人員所做的維修。 清潔： 此產品不需要任何特定的清潔,如有需要, 請用輕軟乾淨的布沾上微量的清 潔液輕輕的在產品外觀擦拭。 保固： 除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全 規範的責任。 保固是以不超出發票上的金額, 零件的更換及運送的費用。 保固是僅在正常操作下而造成的損壞,並不包含任何刻意的損壞, 操作上的 錯誤, 機械上的操作不當, 保養不當, 負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件,使用者將不可歸據直接或間 接的責任在原廠。 原廠的保固是賣出後的 12 個月內,如有任意的非原廠的維修或更換零件, 原 廠保固將自然取消。 維修： 有任何的維修, 保養或更換零件是在保固以外,請將產品退回原廠維修。 20 ...
- Page 22 高頻耐壓曲線參考圖： 高頻耐壓曲線是以最大共模輸入電壓為例: (DP-16VF) 10000 2828 2828 2828 2828 1000 1000 10000 100000 Frequency KHz [註] 本公司保留變更規格的權利, 若有規格版別之更動將直接更新網 站資料; 歡迎上網下載說明書!(隨機 Ver.01 版) 21 ...
-
Page 23: Accessories
Accessories/附件： 110V~250V:ASW‐01 22 ... - Page 24 23 ...
- Page 25 Memo: 24 ...
- Page 26 Memo: 25 ...
- Page 27 26 ...
- Page 28 TINSE54 Ver.01 Made In Taiwan 27 ...
