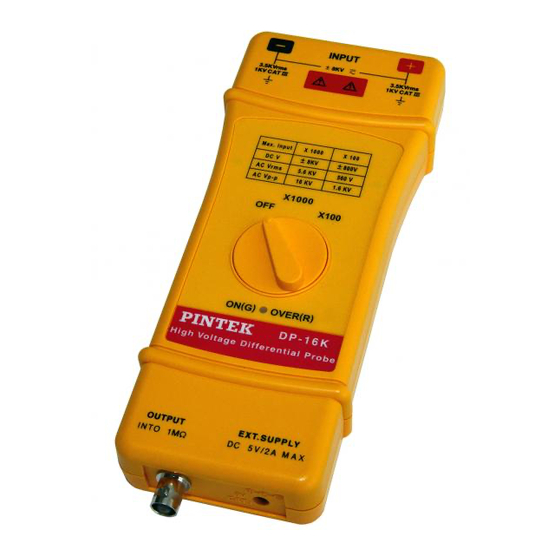

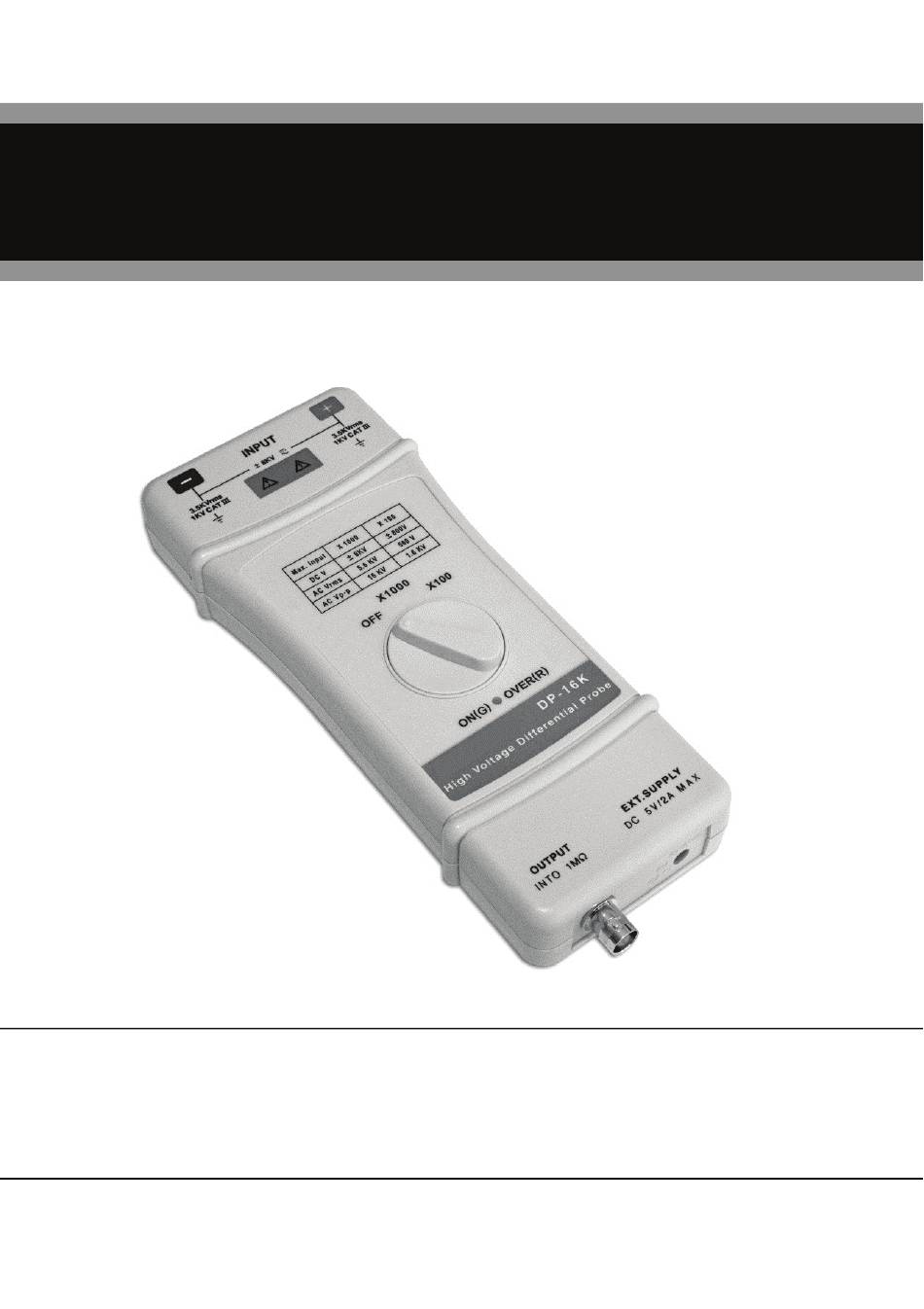

- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差 動 測 試 棒 DP-16K DP-16KM DP-16KL 16KVp‐p / 100MHz INSTRUCTION MANUAL 使 用 說 明 書...
-
Page 2: Table Of Contents
TABLE OF CONTENTS FEATURES------------------------------------------------------------------------5 SPECIFICATIONS---------------------------------------------------------------5 PANEL DESCRIPTION---------------------------------------------------------7 OPERATING ENVIRONMENTAL CONDITIONS------------------------8 OPERATING PROCEDURE------------------------------------------8 EXT. POWER SOURCE------------------------------------------------------10 MAINTENANCE----------------------------------------------------------------10 CLEANING----------------------------------------------------------------------10 WARRANTY---------------------------------------------------------------------10 REPAIR---------------------------------------------------------------------------10 DERATING CURVE------------------------------------------------------------11 ACCESSORIES----------------------------------------------------------------21 目 次 簡述 ----------------------------------------------------------------------------14 規格 ---------------------------------------------------------------------------14 測試棒面板說明 --------------------------------------------------------------16 操作環境及狀況 --------------------------------------------------------------17 操作程序 ----------------------------------------------------------------------17 外接電源 ------------------------------------------------------------------------19 清潔 ----------------------------------------------------------------------------19 保固 -------------------------------------------------------------------------------19 維修 -------------------------------------------------------------------------------19 高頻耐電壓曲線參考圖... - Page 3 DP-16K/DP-16KM/DP-16KL HIGH VOLTAGE DIFFERENTIAL PROBE...
- Page 4 Read The Instructions Before Using The Instrument: 1. Must acquire a differential voltage probe & get the best service from instrument. 2. Read carefully the USER MANUAL. 3. Respect the safety precautions. Safety Precautions: Warning, Risk of Electric Shock Respect the max input voltages: 1. Max differential voltage: 16 KV (DC + AC peak) or 5650 VRMS. 2.
-
Page 5: Features
FEATURES: The DP-16K series differential voltage probes provides a safety means of measuring floating potentials for all models of oscilloscopes incomplete safety. It converts the high differential voltage (≦16 KVDC peak) into a low voltage (≦8.0 V) with reference to the earth for display on the oscilloscopes. - Page 6 (7) Output: ≦ 8.0 V (8) Output Impedance: 50 Ω (for 1 MΩ input oscilloscope) (9) Rise Time: 4 ns (10) Rejection Rate on Common Mode: 60 Hz: ＞80 dB ; 100 Hz: ＞60 dB ; 1 MHz: ＞50 dB (11) Power Supply: External 5 VDC power supply (12) Consumption: 500 mA about (5 VDC)
-
Page 7: Panel Description
PANEL DESCRIPTION:... -
Page 8: Operating Environmental Conditions
OPERATING ENVIRONMENTAL CONDITIONS: Reference Storage Temperature +20 °C …+30 °C 0 °C …+50 °C -30 °C …+70 °C Relative ≦ 70 %RH 10 % …85 %RH 10 % …90 %RH Humidity (1) Dimensions and Weight: 220 x 85 x 30 mm; 450 g (2) Electrical Safety to IEC 1010-1: ... - Page 9 Vertical Deviation on Real Deviation In V/div the Oscilloscope in X1000 Range X100 Range V/div 1000 50 m 20 m 10 m NOTE: The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope.
-
Page 10: Ext. Power Source
EXT. POWER SOURCE: Power consumption of the probe is about 500 mA, thus it not suit for battery, please use the accessory adapter only. If there are any damage on the adaptor, please contact us and use the adaptor supply by us only. -
Page 11: Derating Curve
DERATING CURVE: The DP-16K derating curve of the absolute maximum input voltage in common mode is shown as below. - Page 12 DP-16K/DP-16KM/DP-16KL 差 動 測 試 棒...
- Page 13 使用前請詳細閱讀使用說明： 1. 請先獲得一支差動測試棒。 2. 從使用說明取得最佳維修及服務。 3. 請詳讀使用者操作手冊。 4. 請注意安全注意事項。 安全注意事項: 請小心注意觸電 ! 請注意最高輸入電壓 ! 最高差動電壓: 16 KV (DC + AC peak) 或 5650 VRMS。 輸入端及接地端間的最大差動電壓: 3500 VRMS。 請勿使用此產品在潮濕的環境下或有易爆的風險下操作 ! 請勿使用此產品當此產品的盒蓋被打開 ! 當打開此產品的盒蓋時請將輸出及輸入端切斷 ! 訂購差動測試棒時內含: ...
- Page 14 簡述： DP-16K 系列差動測試棒提供一個安全的絕緣儀器給所有的示波器使用, 它可以轉換由高輸入的差動電壓 (≦16 KV PEAK) 進入一個低電壓 (≦ ±8 V), 並且顯示波形在示波器上, 使用頻率高達 100 MHz(DP-16K), 非 常適合大電力測試、研發使用。 差動測試棒輸出標示是設計在操作示波器 1 MΩ 的輸入阻抗的相對衰減 量, 當使用 50 Ω 匹配器時衰減量剛好為 2 倍量。 DP-16K 系列差動測試棒, 也建議選購本公司生產的 PL-10 阻抗轉換器, 可以延伸差動測試棒的應用範圍-可以在數字電表上觀測更精確的實際測 試電壓值 (示波器精確度為 3%, 數字電表約精準 10 倍)。 ...
- Page 15 (7) 輸出電壓: ≦ ±8 V (8) 輸出阻抗: 50 Ω (在 1 MΩ 輸入阻抗的示波器系統中) (9) 上升時間: 4 ns (10) 雜訊抑制率: 60 Hz: ＞80 dB ; 100 Hz: ＞60 dB ; 1 MHz: ＞50 dB (11) 電源: 指定外接 5 VDC 電源 (必須使用本公司指定品) (12) 耗電: 最大耗電量約...
-
Page 16: 測試棒面板說明
測試棒面板說明： ... -
Page 17: 操作環境及狀況
操作環境及狀況： 一般狀態 使用操作中 儲存 +20 °C …+30 °C 0 °C …+50 °C -30 °C …+70 °C 溫 度 ≦70 %RH 10 % … 85 %RH 10 % … 90 %RH 濕 度 (1) 尺寸及重量: 220 x 85 x 30 mm; 450 g (2) 電子安全規範... - Page 18 換算實際偏向(V/DIV) 示波器上的 垂直偏向(V/DIV) X1000 檔 X100 檔 1000 50 m 20 m 10 m 注意! 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向, 如果另外 Ω 使用 50 負載端子時, 實際電壓值剛好是 2 倍量。 例如: 測試棒是 x100, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 100 x 0.5 = 50 V/div Ω 示波器輸入的負載是 50 , 偏向就為 100 V/div ...
-
Page 19: 外接電源
外接電源： 本產品因耗電量高達 500mA, 因此指定使用電轉接器。 請勿使用非本公司指定品, 若因此造成任何損毀, 本公司概不負責。 維護： 保養此產品時請使用原廠指定的工具, 原廠將不負任何責任由其他不被認可 的維修人員所做的維修。 清潔： 此產品不需要任何特定的清潔, 如有需要, 請用輕軟乾淨的布沾上微量的清 潔液輕輕的在產品外觀擦拭。 保固： 除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全 規範的責任。 保固是以不超出發票上的金額, 零件的更換及運送的費用。 保固是僅在正常操作下而造成的損壞, 並不包含任何刻意的損壞, 操作上的 錯誤, 機械上的操作不當, 保養不當, 負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件, 使用者將不可歸據直接或間 接的責任在原廠。 原廠的保固是賣出後的 12 個月內, 如有任意的非原廠的維修或更換零件, 原廠保固將自然取消。 維修：... - Page 20 高頻耐壓曲線參考圖： DP-16K 高頻耐壓曲線是以最大共模輸入電壓為例: ...
-
Page 21: Accessories
Accessories / 附件： ... - Page 22 TINSE43 Ver.03 Made In Taiwan ...
