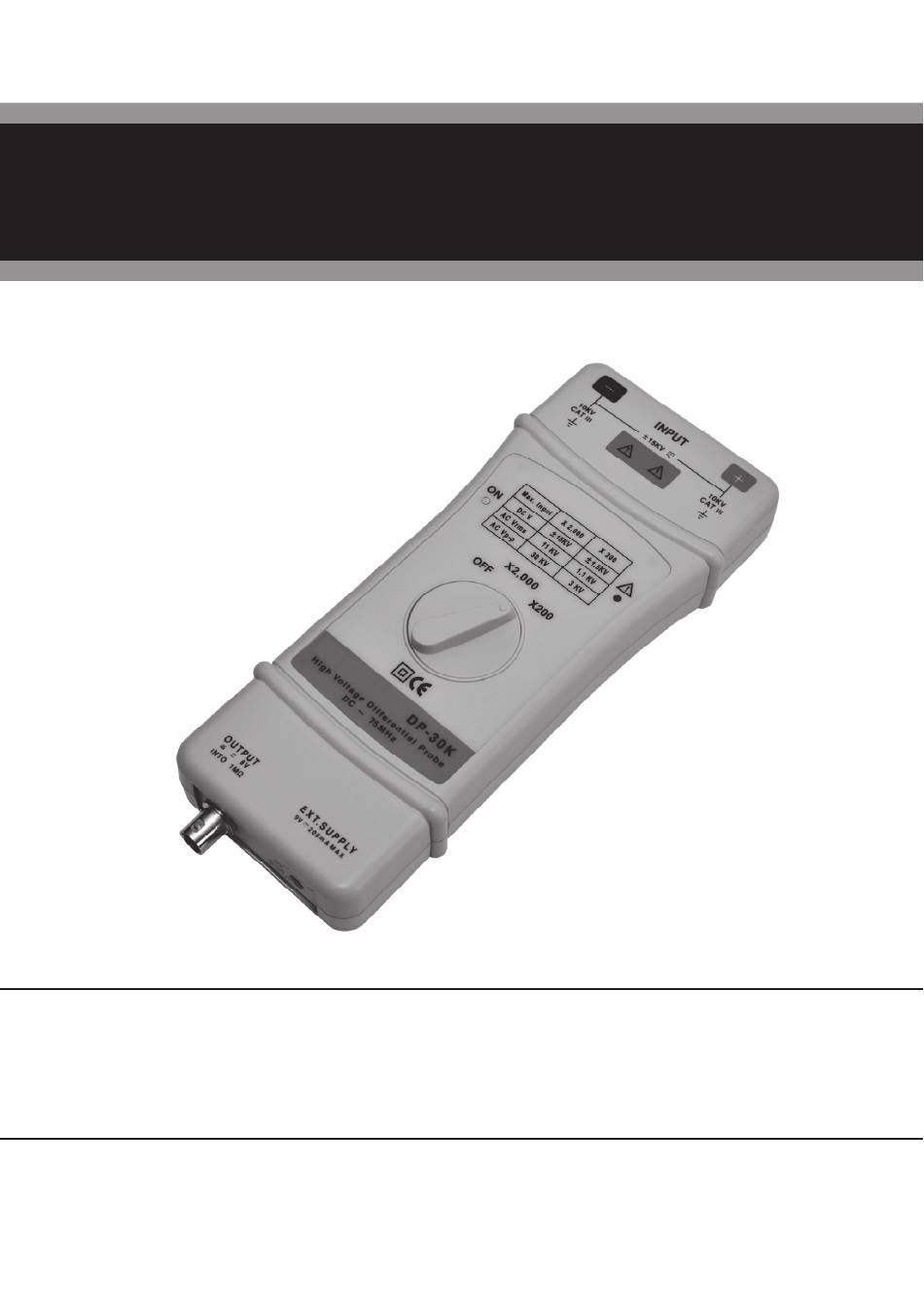

- Page 1 HIGH VOLTAGE DIFFERENTIAL PROBE 差 動 測 試 棒 DP-30K 30 KVp-p / 75 MHz INSTRUCTION MANUAL 使 用 說 明 書...
-
Page 2: Table Of Contents
TABLE OF CONTENTS FEATURES--------------------------------------------------------------- 5 SPECIFICATIONS-------------------------------------------------------- 5 PANEL DESCRIPTION------------------------------------------------------6 OPERATING ENVIRONMENTAL CONDITIONS----------------7 OPERATING PROCEDURE------------------------------------------7 EXT. POWER SOURMAINTENANCE-----------------------------------9 CLEANING------------------------------------------------------------------------9 WARRANTY--------------------------------------------------------------------9 REPAIR-------------------------------------------------------------------------9 DERATING CURVE-----------------------------------------------------10 目 次 簡述 -----------------------------------------------------------------14 規格 --------------------------------------------------------------14 測試棒面板說明 -------------------------------------------------------15 操作環境及狀況 -------------------------------------------------------------16 操作程序 ----------------------------------------------------------------------16 外接電源 ------------------------------------------------------------------------18 清潔 ----------------------------------------------------------------------------18 保固 -------------------------------------------------------------------------------18 維修... - Page 3 DP-30K HIGH VOLTAGE DIFFERENTIAL PROBE...
- Page 4 Differential Voltage Probe, Read the instructions before using the instrument: 1.Must acquire a differential voltage probe & get the best service from instrument. 2.Read carefully the USER MANUAL. 3.Respect the safety precautions. SAFETY PRECAUTIONS Warning, Risk of Electric Shock, Respect the max input voltages. 1.Max differential voltage: 30KV (DC + AC peak) or 11KV RMS 2.Max voltage between each input terminal and ground: 10KV RMS Do not use the probe in damp environment or where there is...
-
Page 5: Features
From DMM can observe more exact measured testing voltage. (Oscilloscope accuracy is 3%, and DMM is 10 times). DP-30K is a design for high sensitivity module and high dynamic range. Attenuation is x200 and x2000 without any mistakes. Maximum voltage is 30KVp-p. -
Page 6: Panel Description
(8) Output Impedance: 50 Ω (9) Rise Time: 4.7 ns for x 200; 17.5 ns for x 2000 (10) Rejection Rate on Common Mode: 60 Hz: ＞80 dB , 100 Hz: ＞60 dB , 1 MHz: ＞50 dB (11) Power Supply: External 5 V DC power supply. -
Page 7: Operating Environmental Conditions
OPERATING ENVIRONMENTAL CONDITIONS: Reference Storage Temperature +20°C …+30°C 0°C …+50°C -30°C …+70°C Relative ≦ 70 % RH 10 % … 85 % RH 10 % …90 % RH Humidity (1) Dimensions and Weight: 220 x 85 x 30 mm; 350 g (2) Electrical Safety to IEC 1010-1: ... - Page 8 Vertical Deviation Real Deviation In V/div on the Oscilloscope X 2000 Range X 200 Range in V/div 2000 1000 50 m 20 m 10 m [NOTE] The real vertical deviation in V/div is equal to the attenuation factor multiplied by the range of vertical deviation selected on the oscilloscope.
-
Page 9: Cleaning
EXT. POWER SOURCE: Power consumption of the probe is about 0.5 A, please use the company provided adaptor with current (positive and negative) polarity. If there are any damage on the adaptor, please contact us and use the adaptor supply by us only. -
Page 10: Derating Curve
DERATING CURVE: The derating curve of the absolute maximum input voltage in common mode is show as follows: 100 KHz / 30 KVp-p, 500 KHz / 20 KVp-p, 1 MHz / 10 KVp-p, 3 MHz / 5 KVp-p, 20 MHz / 3 KVp-p, 75 MHz /1 KVp-p, Specification is subject to change as required by our company. - Page 11 DP-30K 差 動 測 試 棒...
- Page 12 使用前請詳細閱讀使用說明： 1. 請先獲得一支差動測試棒 2. 從使用說明取得最佳維修及服務 3. 請詳讀使用者操作手冊 4. 請注意安全注意事項 安全注意事項: 請小心注意觸電! 請注意最高輸入電壓! 最高差動電壓: 30KV (DC + AC peak) 或 11 KV RMS 輸入端及接地端間的最大差動電壓: 10 KV RMS 請勿使用此產品在潮濕的環境下或有易爆的風險下操作! 請勿使用此產品當此產品的盒蓋被打開! 當打開此產品的盒蓋時請將輸出及輸入端切斷! 訂購差動測試棒時內含: 雙端 BNC 接頭的測試纜線,長度 3 英呎(BP-250) ...
- Page 13 量, 當使用 50 Ω 匹配器時衰減量剛好為 2 倍量。 DP-30K 差動測試棒, 也建議在數字電表上觀測更精確的實際測試電壓 值(示波器精確度為 3%, 數字電表約精準 10 倍)。 DP-30K 為一高靈敏度設計, 動態範圍之大前所未見, 衰減器 x 200, x 2000, 不容易出錯, 最高電壓達到 30KVp-p, 為一超高電壓設計的機種。 規格： (1) 頻寬: DC - 75 MHz (-3dB) for x 200 DC - 20 MHz (衰減...
-
Page 14: 測試棒面板說明
(9) 上升時間: 4.7 ns for x 200 檔 , 17.5 ns for x 2000 檔 (10) 雜訊抑制率: 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB (11) 電源: 指定外接 5 V DC 電源(必須使用本公司指定品) (12) 耗電: 最大耗電量約... -
Page 15: 操作環境及狀況
安裝類目 III 污染程度 2 相關電壓或最大接地: 10 KV RMS CE: EN50081-1 及 50082-1 操作環境及狀況： 將附件 BP-366 與 BP-266 (或 BP-276N) 接起來後插入 DP-30K 的輸 入端, 並將 BP-266 (或 BP-276N) 與測量物接觸。 將 BP-250 與 DP-30K 的輸出端連接, 並與示波器連結。 如有需要先調整示波器上的垂直開關。... - Page 16 換算實際偏向(V/DIV) 示波器上的 垂直偏向(V/DIV) x 2000 檔 x 200 檔 2000 1000 50 m 20 m 10 m [注意] 實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向. 如果另外 使用 50Ω負載端子時,實際電壓值剛好是 2 倍量。 例如: 測試棒是 x 200, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 200 x 0.5 = 100 V/div 示波器輸入的負載是 50 Ω, 偏向就應該還原為 200 V/div...
-
Page 17: 外接電源
外接電源： 本產品因耗電量高達 0.5 A, 而且有指定正負極性, 因此指定使用本公司 提供的電轉接器。 請勿使用非本公司指定品, 若因此造成任何損毀, 本公司概不負責。 維護： 保養此產品時請使用原廠指定的工具, 原廠將不負任何責任由其他不被認可 的維修人員所做的維修。 清潔： 此產品不需要任何特定的清潔, 如有需要, 請用輕軟乾淨的布沾上微量的清 潔液輕輕的在產品外觀擦拭。 保固： 除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全 規範的責任。 保固是以不超出發票上的金額, 零件的更換及運送的費用。 保固是僅在正常操作下而造成的損壞, 並不包含任何刻意的損壞, 操作上的 錯誤, 機械上的操作不當, 保養不當, 負載或過壓。 原廠的保固僅包含有限的單純更換損壞的零件, 使用者將不可歸據直接或間 接的責任在原廠。 原廠的保固是賣出後的 12 個月內, 如有任意的非原廠的維修或更換零件, 原 廠保固將自然取消。... -
Page 18: 高頻耐電壓曲線參考圖
高頻耐電壓曲線參考圖： (在共同模式下最大輸出電壓與頻率的相對應曲線參考圖) 100 KHz / 30 KVp-p, 500 KHz / 20 KVp-p, 1 MHz / 10 KVp-p, 3 MHz / 5 KVp-p, 20 MHz / 3 KVp-p, 75 MHz /1 KVp-p, [註] 本公司保留變更規格的權利, 若有規格版別之更動將直接更新網 站資料; 歡迎上網下載說明書!(隨機 Ver.01 版) - Page 19 Accessories / 附件：...
- Page 20 Memo:...
- Page 21 TINSE0092S4 Ver.03 Made In Taiwan...
